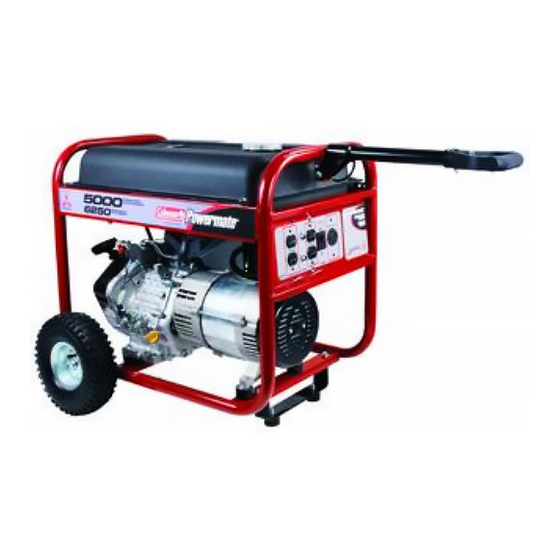

ELECTRIC GENERATOR - GROUPE ELECTROGENE - GENERADOR ELECTRICO
IMPORTANT – Please make certain that persons who
are to use this equipment thoroughly read and
understand these instructions and any additional
instructions provided prior to operation.
IMPORTANT - Prière de vous assurer que les
personnes destinées à utiliser cet appareil ont pris
soin d'en lire et d'en comprendre le mode d'emploi
ou les directives avant de le mettre en marche.
IMPORTANTE - Asegúrese que las personas que
utilizarán este equipo lean y entiendan
completamente estas instrucciones y cualquier
instrucción adicional proporcionada antes del
funcionamiento.
Record the serial numbers as indicated on your Generator's nameplate:
Enregistrer le numéro de série figurant sur la plaque signalétique du groupe électrogène:
Registre de serie como se indica en la placa del nombre de su generador:
STOP
DO NOT RETURN TO STORE!
CALL US FIRST!
CUSTOMER HOTLINE
1-800-445-1805
or 1-308-237-2181
FOR QUESTIONS OR
SERVICE INFORMATION
www.powermate.com
Serial No.____________________________
Nº de série ____________________________
No. de serie __________________________
ARRÊT
NE PAS RETOURNER AU MAGASIN!
APPELEZ–NOUS D'ABORD!
ASSISTANCE TELEPHONIQUE
A LA CLIENTELE
1-800-445-1805
ou 1-308-237-2181
POUR L'INFORMATION DE
QUESTIONS OU SERVICE
Operator Manual
Manuel de l'opérateur
Manual del operador
ALTO
NO LO DEVUELVA A LA TIENDA!
¡PRIMERO LLÁMENOS!
LÍNEA DIRECTA DE ATENCIÓN
AL CLIENTE
1-800-445-1805
o 1-308-237-2181
PARA la INFORMACION de
PREGUNTAS O SERVICIO
08/07 0065678

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PC0685000 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Summary of Contents for Powermate PC0685000

  • Page 1 Operator Manual Manuel de l’opérateur Manual del operador PC0685000 ELECTRIC GENERATOR - GROUPE ELECTROGENE - GENERADOR ELECTRICO IMPORTANT – Please make certain that persons who are to use this equipment thoroughly read and understand these instructions and any additional instructions provided prior to operation.

  • Page 2: Table Of Contents

    TABLE OF CONTENTS Safety and operation rules ......3 Oil type ........10 Spark arresting muffler .

  • Page 3: Safety And Operation Rules

    CAUTION indicates a potentially WARNING indicates a DANGER indicates a potentially hazardous situation which, if not potentially hazardous situation hazardous situation which, if not avoided, may result in minor or which, if not avoided, could avoided, WILL result in death or moderate personal injury, or serious injury.

  • Page 4: Spark Arresting Muffler

    An approved spark arrester is available from our parts. product dealers, or may be ordered from Powermate Corporation, P.O. Box 6001, Kearney, Nebraska 68848. 17.Unit must reach operating speed before electrical 1-800-445-1805.

  • Page 5: Operating Voltage

    To avoid backfeeding into utility systems, isolation of the OPERATING VOLTAGE residence electrical system is required. Before temporary connection of the generator to the residence electrical system, turn off the main service/disconnect. CAUTION: Operating voltage and frequency If your generator is to be used as a stand-by power source requirement of all electronic equipment should be in case of utility power failure, it should be installed by a checked prior to plugging them into this generator.

  • Page 6: Before Operation

    LOW OIL SENSOR BEFORE OPERATION The unit is equipped with a low oil sensor. If the oil level becomes lower than required, the sensor will activate a GROUNDING THE GENERATOR warning device or stop the engine. The National Electric Code requires that this product be If generator shuts off and the oil level is within properly connected to an appropriate earth ground to help specifications, check to see if generator is sitting at an angle...

  • Page 7: Generator Features

    GENERATOR FEATURES A. Control Panel E. Engine On/Off Switch NOTE: Total power drawn from all receptacles must not exceed the nameplate ratings. F. 10 HP OHV Engine B. 120 V, 20 Ampere Duplex Receptacle G. Recoil Starter 20 amps of current may be drawn from either of the duplex receptacles.

  • Page 8: Portability Kit Installation

    PORTABILITY KIT INSTALLATION TOOLS REQUIRED: 7/16”, 1/2”, 9/16", and 5/8” sockets and LOCKING HANDLE ratchets, block(s) of wood (minimum of 6” tall). 1. Attach the lanyard (item 44) to the release pin (item 40) Refer to the parts list on page 37. and carrier as shown in the illustration.

  • Page 9: Starting The Unit

    STARTING THE UNIT • Provide adequate ventilation for toxic exhaust gases and cooling air flow. Gasoline is very dangerous. • Do not start or run the generator in an enclosed Serious injury or death may result from fire caused area, even if door or windows are open. by gasoline contacting hot surfaces.

  • Page 10: Periodic Maintenance

    PERIODIC MAINTENANCE Daily (Before Initial Every Every ITEM NOTES operation) 20 hours 50 hours 100 hours Check condition. Adjust gap and ü Spark Plug clean. Replace if necessary. ü Engine Oil Check oil level. ü ü Replace. ü Air Filter Clean, replace if necessary.

  • Page 11: Exciting The Generator

    NOTE: Your generator is a brushless unit. Please contact result. to eliminate hard starting, run the generator at least 30 your local service center or the Powermate Corporation minutes every month. Also, if the unit will not be used for...

  • Page 12: Engine Troubleshooting

    ENGINE TROUBLESHOOTING ENGINE SPECIFICATIONS Type .......4-stroke, single cylinder, gasoline, OHV Displacement .

  • Page 13: Service Information

    For warranty service: Call toll free 800-445-1805, or on the Model No./Serial No. plate. write to Powermate Corporation, Product Services, 4970 Part number or numbers as shown in the Parts List Airport Road, P. O. Box 6001, Kearney, NE 68848.

  • Page 14: Régles D'opération Et De Sécurité

    SÉCURITÉ L'AVERTISSEMENT Indique une DANGER signifie une situation La mention ATTENTION sert à situation présentant un danger susceptible de présenter un danger prévenir l'utilisateur d'un danger potentiel et qui, en l'absence potentiel qui risque d'occasionner qui, s'il n'est pas évité, d'intervention, pourrait conduire à...

  • Page 15: Silencieux Pare-Étincelles

    être en place et en bon état puisqu’ils jouent le pare-étincelles homologué est disponible auprès de notre rôle de coupe-flammes s’il y a des ratés. concessionnaires ou peut être commandé à Powermate Corporation, f. Ne pas fumer près du générateur. P. O. Box 6001, Kearney, Nebraska 68848.

  • Page 16: Vérifier La Tension

    5. La puissance nominale du générateur devrait être égale ou INSTALLATION supérieure au nombre total de watts nécessaires au fonctionnement de l'équipement à alimenter. 6. Branchez toujours d’abord la charge la plus lourde au générateur, puis ajoutez les les autres une à une. VÉRIFIER LA TENSION Pour éviter toute blessure et tout dommage aux appareils, faire effectuer l’installation électrique et toutes réparations...

  • Page 17: Avant De Mettre En Marche

    LE DETECTEUR DE BAS NIVEAU D'HUILE AVANT DE METTRE EN MARCHE Le système est équipé d'un détecteur de bas niveau d'huile. Quand l’huile descend au-dessous du niveau limite, le MISE EN PLACE DE L'APPAREIL détecteur activera un appareil qui avertit ou arrête le moteur. Selon les recommandations stipulées dans le Code nation- Si le groupe électrogène s’arrête mais qu’il y a al de l'électricité, cet appareil doit faire l'objet d'un raccorde-...

  • Page 18: Caractéristiques Du Groupe Electrogene

    CARACTÉRISTIQUES DU GROUPE ELECTROGENE A. Tableau de commande E. Commutateur On/Off (Sur/De) du moteur NOTE : Le total charge dessiné de toutes prises ne doit pas dépasser les limites indiquées de plaque. F. Moteur 10 HP OHV B. Prise double de 120 V, 20 A G.

  • Page 19: L'installation De Kit De Transport

    L'INSTALLATION DE KIT DE TRANSPORT OUTILS NÉCESSAIRES : Cliquet à rochet de 7/16 po, 1/2 po, 2. Insérer le boulon de 5/16 x 2.25 po (article 30) dans la 9/16 po, ET 5/8 po blocs de bois (minimum de 6 po (15,2 cm) poignée, support de poignée, et rondelles de 5/16 po de hauteur).

  • Page 20: Démarrage De L'appareil

    DEMARRAGE DE L'APPAREIL • Fournir une aération suffisante pour éliminer les gaz L’essence est un produit très dangereux. Un incendie d’échappement toxiques et assurer le refroidissement résultant du contact de l'essence avec des surfaces chaudes du moteur. peut causer de graves blessures ou entraîner la mort. •...

  • Page 21: Entretien Périodique

    ENTRETIEN PÉRIODIQUE Quotidiennement Initiale Chaque Chaque ARTICLE REMARQUES (Avant de mettre 20 heures 50 heures 100 heures en marche) Bougie ü Vérifier l'état. Ajuster l'écartement des d'allumage électrodes et nettoyer. Remplacer selon le besoin. ü Huile à moteur Vérifier le niveau d'huile. ü...

  • Page 22: Excitation De L'appareil

    Contacter votre centre de service à la clientèle local ou le service qu’elle soit difficile à mettre en marche. Pour éliminer ce à la clientèle Powermate Corporation afin d’obtenir de l’aide problème, faire tourner la génératrice pendant au moins 30 pour exciter votre générateur.

  • Page 23: Depannage Du Moteur

    DEPANNAGE DU MOTEUR CARACTERISTIQUES DU MOTEUR Type ......A quatre temps, à un cylindre, à essence, OHV Cylindrée .

  • Page 24: Service Clientèle

    SERVICE CLIENTELE GARANTIE LIMITÉE Pour obtenir des renseignements sur Couverture Limitée : Powermate Corporation (la compagnie) garantit au revendeur d'origine en Amérique du Nord qu'elle les modalités de réparation sous réparera ou remplacera, sans frais, toutes les pièces que la compagnie ou que son représentant du service autorisé...

  • Page 25: Reglas De Seguridad Y De Funcionamiento

    SEGURIDAD PELIGRO indica una situación ADVERTENCIA indica una PRECAUCIÓN indica una situación situación de peligro potencial, la potencialmente peligrosa que, si potencialmente de riesgo, la cual, si cual, si no se evita, podría ocasionar no se evita, puede ocasionar no se evita, PROVOCARÁ lesiones severas e incluso la muerte.

  • Page 26: Silenciador Apagachispas

    Existen apagachispas de uso f. No fume cerca del generador. aprobado en nuestro distribuidors. También puede encargarse a Powermate Corporation, P.O. Box 6001, Kearney, Nebraska, 15.Cerciórese de el generador esté conectado a tierra 68848, EE.UU., teléfono 1-800-445-1805.

  • Page 27: Requerimiento De Voltaje

    Para evitar la retro-alimentación a los sistemas de EL REQUERIMIENTO DE VOLTAJE suministro, se requiere el aislamiento del sistema eléctrico residencial. Antes de realizar la conexión temporal del generador hacia el sistema eléctrico residencial, apague o desconecte el servicio principal. PRECAUCION: El requerimiento de voltaje y Si el generador va a usarse como fuente de energía de frecuencia operativa de todos los equipos electrónicos...

  • Page 28: Antes De La Operacion

    esté colocado a un ángulo que obliga que el aceite varíe su ANTES DE LA OPERACION nivel. Colóquelo sobre una superficie pareja para corregir este problema. Si el motor no arranca, el nivel de aceite podría no PUESTA A TIERRA DEL GENERADOR ser el suficiente como para desactivar el interruptor de bajo El Código Nacional de Electricidad requiere que este nivel de aceite.

  • Page 29: Caracteristicas Del Generador

    CARACTERISTICAS DEL GENERADOR A. Panel de control circuito, reduzca la carga. NOTA: Si salta continuamente el NOTA: El carga total dibujado de todos receptáculos no protector de circuito, se podría dañar el generador o el debe exceder los valores nominales de la placa de equipo.

  • Page 30: Instalacion Del Juego De Transport

    INSTALACION DEL JUEGO DE TRANSPORT HERRAMIENTAS NECESARIAS: Cubos y trinquetes de 2. Deslice el perno de 5/16 x 2.25” (artículo 30) a través de 7/16”, 1/2”, 9/16”, y 5/8” bloque(s) de madera, mínimo de 6” la manija, soporte del manija, y arandelas de 5/16 (artículo (15 cm) de alto.

  • Page 31: Arranque De La Unidad

    ARRANQUE DEL UNIDAD • Debe suministrar una ventilación adecuada La gasolina es muy peligrosa. Si la gasolina hace para los gases tóxicos de escape y el flujo de contacto con superficies calientes puede ocasionar aire refrigerante. lesiones serias o la muerte. •...

  • Page 32: Mantenimiento Periódico

    MANTENIMIENTO PERIÓDICO Diariamente Inicial Cada Cada ARTÍCULO NOTAS (Antes de la 20 horas 50 horas 100 horas operacion) Revise en qué condición se encuentra. Ajuste el ü Bujía espacio y límpiela. Reemplácela, si fuera necesario. ü Revise el nivel de aceite. Aceite del motor ü...

  • Page 33: Excitacion Del Generador

    Comuníquese por favor con su centro de servicio local o el funcionar el generador por lo menos 30 minutos todas las Departamento de Servicios Powermate Corporation para semanas. Además, si la unidad no se va a utilizar durante solicitar ayuda con el encendido de su generador.

  • Page 34: Deteccion De Fallos Del Motor

    DETECCION DE FALLOS DEL MOTOR ESPECIFICACIONES DEL MOTOR Tipo ....... 4 carreras, cilindro único, gasolina, OHV Desplazamiento .

  • Page 35: Informacion De Servicio Al Cliente

    GARANTÍA LIMITADA SERVICIO AL CLIENTE Cobertura de la garantía: Powermate Corporation (la Compañía) garantiza al cliente minorista original en América del Norte, que reparará o reemplazará, sin costo alguno, COMUNÍQUESE CON EL cualesquiera partes que la Compañía o cualquiera de sus...

  • Page 36: Parts Drawing And Parts List

    PARTS DRAWING / SCHEMA DES PIÈCES / DIAGRAMA DE PIEZAS Customer Hotline 1-800-445-1805...
  • Page 37 PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS REF. PART DESCRIPTION DESCRIPTION DESCRIPCIÓN 0065827 Carrier, assembly Ensemble transport Transportador, conjunto 0065665 Engine Mitsubishi 10HP Moteur Motor 0051094 Isolator Sectionneur Aislador 0048736 Nut, nyloc 5/16-18 Écrous nyloc 5/16-18 Tuerca, nyloc 5/16-18 0057512 Bolt whz 3/8-16 x 1.25 Boulon...
  • Page 38 PARTS DRAWING / SCHEMA DES PIÈCES / DIAGRAMA DE PIEZAS Customer Hotline 1-800-445-1805...
  • Page 39 PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS REF. PART DESCRIPTION DESCRIPTION DESCRIPCIÓN 0065734 Gasket kit Jeu de joint Juego de empaquetadura 0065735 Drain plug Bouchon Tapón 0065736 Gasket Joint Empaquetadura 0065737 Intake valve Soupape d’admission Válvula de admisión 0065738 Exhaust valve Soupape d’échappement...
  • Page 40 PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS Part Description Description Descripción 0065813 Adapter, engine Adaptateur pour moteur Adaptor, motor 0065816 Rotor Rotor Rotor 0065815 Stator Stator Estator 0065814 Band, stator cover Bande Banda 0065818 Bolt, M6 x 155 Boulon Perno 0065819...
  • Page 41 NOTES – REMARQUES – NOTAS Customer Hotline 1-800-445-1805...

  • Page 42: Emission System Warranty

    30 days. If you have any question regarding your warranty rights and responsibilities, you should contact Powermate Corporation at 1-800-445-1805. The emission warranty is a defects warranty. Defects are judged on normal engine performance.
  • Page 43 EMISSION SYSTEM WARRANTY MITSUBISHI HEAVY INDUSTRIES, LTD. Emission Control Defects Warranty Provisions The following are specific provisions relative to your Emission Control Defects Warranty Coverage. It is in addition to the MHI engine warranty for non-regulated engines found in the Owner's Manual. 1.
  • Page 44 Powermate® est une marque déposée de Powermate Corporation. © 2007 Powermate Corporation. Reservados todos los derechos. Coleman® y son marcas comerciales registradas de The Coleman Company, Inc. utilizadas bajo licencia. Powermate ® es una marca comercial registrada de Powermate Corporation.
