Frederiksen 400150 Quick Manual

2018-08-27 / HS
Quick Guide
Denne guide er ikke ment som en generel manual, men
viser blot, hvordan oscilloskopet nemt kan bringes til at
vise kurveformen for en 50 Hz vekselspænding.
Der skal bruges en AC strømforsyning, to sikkerheds-
ledninger og en adapter 111005. Sæt adapteren på
bøsningen mærket CH1.
Forbind strømforsyningens AC-udgang til bøsningerne
på adapteren. Skru op på f.eks. 6 V.

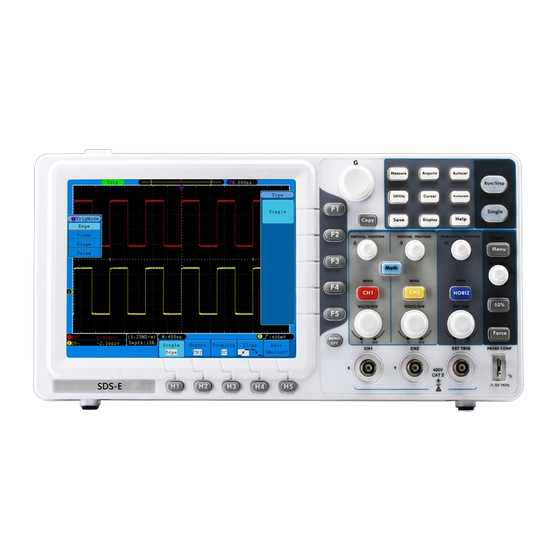

Knapperne grupperet
De to indgange styres af knapperne over dem. A vælger
følsomhed for kanal 1, E forskyder kurven op og ned.
Tilsvarende for kanal 2 – knapperne B og J.
Den næste gruppe knapper kontrollerer oscilloskopets
time-base (tidsaksen). C vælger skalaen og G flytter
nulpunktet for tiden frem og tilbage.
Knapperne i gruppe D er indstilling af oscilloskopets
trigger. Triggeren fastlægger tidsaksens nulpunkt i
forhold til de indkommende pulser. Triggerniveauet
fastlægges af knappen L.
Knapperne F og H bruges til valg af punkter i menuer,
som vises på skærmen. M er en drejeknap, som lige-
ledes anvendes til at vælge mellem muligheder, som
vises på skærmen.
Knapperne i gruppen N er hovedfunktioner – disse
leder oftest til menuer, som betjenes via F og H.
Knappen K fjerner eventuelle menuer fra skærmen.
Frederiksen Scientific A/S
Viaduktvej 35 · DK-6870 Ølgod
Digitaloscilloskop 400150 – Quick Guide
Guide til simpel opsætning:
Tel. +45 7524 4966
Fax +45 7524 6282
400150-Simple_Setup
_AC
Opsætning – skridt for skridt
1 – Nulstilling til fabriksindstillingerne
Gruppe N: Tryk på Utility.
(Herved åbner en række valg-
muligheder for H-knapperne.)
Gruppe H: Tryk på H1 for Function.
(Dette åbner en menu i skærmens
venstre side.)
Drej knap M til menupunktet
Adjust.
(Der åbnes en række
valgmuligheder for H-knapperne.)
Gruppe H: Tryk på H3 for Default.
Efter kort tid, hvor man kan høre
klikkende lyde, er oscilloskopet ført
tilbage til et
udgangspunkt.
(Skærmen viser på dette tidspunkt ikke nødvendigvis
noget fornuftigt.)
2 – Automatisk tilpasning
Gruppe N: Tryk på Autoset.
Skærmbilledet skulle nu gerne
vise et antal perioder af en
sinuskurve.
3 – Opsætning af indgange
Tryk på den røde knap CH1.
(Dette åbner en række valg-
muligheder for H-knapperne.)
Gruppe H: Tryk på H3 for Probe.
(Dette åbner en række valg-
muligheder for F-knapperne.)
English
manual
overleaf
