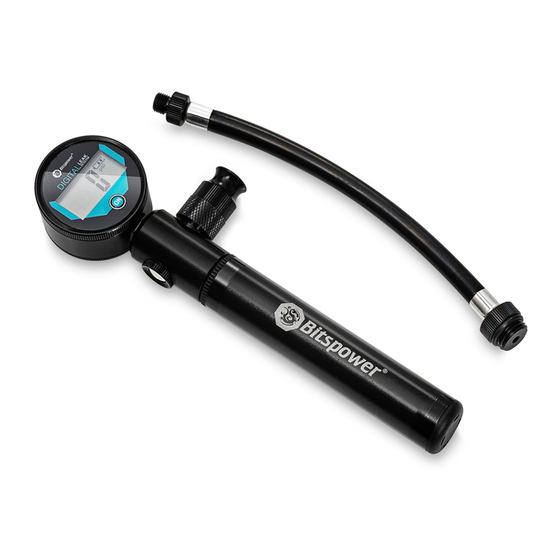

Bitspower Digital Leak Detector
Front
Reset button
5
Back
Air pressure value
4
2
Pressure unit: PSI, kPa, bar, kg/cm
3
Press for more than 2 seconds: Turn the digital leak
detector on and off.
Press for less than 1 second: Press the power button
quickly to cycle through the air pressure units.
5
This button can reset the value.
Make sure to remove the insulating sheet from the
battery before using.
Battery replacement(Battery type: CR1220 3V lithium battery.)
step 1
Turn the bottom cover
counterclockwise.
V1
step 2
[ 1 ]
instruction manual
1
Battery level
PS I
2
Unit
bar
kPa
kg/cm
2
3
Power button
2
Advertisement
Subscribe to Our Youtube Channel
Summary of Contents for Bitspower BPTA-DLDR
- Page 1 Bitspower Digital Leak Detector Front Battery level Air pressure value PS I Unit kg/cm Reset button Power button Pressure unit: PSI, kPa, bar, kg/cm Press for more than 2 seconds: Turn the digital leak detector on and off.
- Page 2 Assembly steps step 1 PS I Tighten the tube and digital leak detector kg/cm so that they can be assembled. Tighten the tube to a 1/4" tapped hole in PS I the loop to measure the pressure. kg/cm [ 2 ]...
- Page 3 step 3 PS I kg/cm Begin to pump the detector. Once you’ ve attached the detector, and ensured that the pressure value is zero. step 4 After pumping to full pressure, lock the handle and the pressure doesn't drop for 1 minute, the closed PS I waterway has successfully passed the leak test.
- Page 4 SIZE 214.5mm 40mm PS I 140mm kg/cm 18mm 175mm [ 4 ]...
- Page 5 Notice Turn the power on: press and hold the power button for 2 seconds to turn the digital leak detector’ s power on. The OLED screen will display the current air pressure value (note: the preset pressure unit is PSI). The screen will also show the level of battery charge.
- Page 6 使用說明書 Bitspower Digital Leak Detector 正面 電量 數值 PS I 單位 kg/cm 重置鍵 電源鍵 單位類型：PSI、kPa、bar、kg/cm 長按 （2 秒以上） 操作開關機、 短按（小於 1 秒）開機時短按電源鍵，可依序循環 切換氣壓顯示單位 此按鈕可將數值歸零 背面 首次使用前請將絕緣片抽起 電池更換 ( 電池類型：CR1220 3V 鋰電池 ) 步驟 1 步驟 2 背蓋逆時鐘轉開 [ 6 ]...
- Page 7 組裝步驟 步驟 1 PS I kg/cm 將管子與測壓計旋緊組裝 步驟 2 將管子接至欲測壓封閉水路 PS I 所預留的 G1/4" 牙孔後旋緊 kg/cm [ 7 ]...
- Page 8 步驟 3 PS I kg/cm 進行打氣 確認數值歸零後，鬆開握柄。 步驟 4 將氣壓打氣至飽壓後，固定握柄，1 分鐘後數值不變即 通過漏氣偵測。 PS I kg/cm 飽壓值 0.35 kg/cm 0.34 [ 8 ]...
- Page 9 尺寸 214.5mm 40mm PS I 140mm kg/cm 18mm 175mm [ 9 ]...
- Page 10 注意 開機：長按電源鍵 2 秒後啟動，可顯示目前氣壓值，預設單位是 PSI。 （氣壓穩定時可正常啟動，氣壓不穩時則無法正常偵測氣壓數值。） 螢幕上具有顯示電池電量的計量格。 自動關機時間：無施加氣壓時，15 秒後自動關機；有施加氣壓時不會自動關機。 斷電記憶功能：電池正常時重新啟動可顯示關機前設定的氣壓單位；在電量耗 盡後，更換電池並重新啟動則會顯示預設的氣壓單位。 自動開機：當在無施加氣壓時使用電源鍵關機，此時再施加氣壓後會立刻開機， 啟動完成後螢幕會顯示目前的氣壓值。（待測系統需處於密閉狀態） 電源鍵： 長按（2 秒以上）：操作開關機。 短按（小於 1 秒）：開機時短按電源鍵，可依序循環切換氣壓顯示單位。 [ 10 ] [ 10 ]...
- Page 11 使用说明书 Bitspower Digital Leak Detector 正面 电量 数值 PS I 单位 kg/cm 重置键 电源键 单位类型：PSI、kPa、bar、kg/cm 长按 （2 秒以上） 操作开关机、 短按（小于 1 秒）开机时短按电源键，可依序循环 切换气压显示单位 此按钮可将数值归零 背面 首次使用前请将绝缘片抽起 电池更换 ( 电池类型：CR1220 3V 锂电池 ) 步骤 1 步骤 2 背盖逆时钟转开 [ 11 ]...
- Page 12 组装步骤 步骤 1 PS I kg/cm 将管子与测压计旋紧组装 步骤 2 将管子接至欲测压封闭水路 PS I 所预留的 G1/4" 牙孔后旋紧 kg/cm [ 12 ]...
- Page 13 步骤 3 PS I kg/cm 进行打气 确认数值归零后，松开握柄。 步骤 4 将气压打气至饱压后，固定握柄，1 分钟后数值不变即 通过漏气侦测。 PS I kg/cm 饱压值 0.35 kg/cm 0.34 [ 13 ]...
- Page 14 尺寸 214.5mm 40mm PS I 140mm kg/cm 18mm 175mm [ 14 ]...
- Page 15 注意 开机：长按电源键 2 秒后启动，可显示目前气压值，预设单位是 PSI。 （气压稳定时可正常启动，气压不稳时则无法正常侦测气压数值。） 萤幕上具有显示电池电量的计量格。 自动关机时间：无施加气压时，15 秒后自动关机；有施加气压时不会自动关机。 断电记忆功能：电池正常时重新启动可显示关机前设定的气压单位；在电量耗 尽后，更换电池并重新启动则会显示预设的气压单位。 自动开机：当在无施加气压时使用电源键关机，此时再施加气压后会立刻开机， 启动完成后萤幕会显示目前的气压值。（待测系统需处于密闭状态） 电源键： 长按（2 秒以上）：操作开关机。 短按（小于 1 秒）：开机时短按电源键，可依序循环切换气压显示单位。 [ 15 ] [ 15 ]...
