广东汉洋
电器
有限公司
C A V I N C.
品名：
高保真扬声器系统
型号：INF-1
生产：广州汉林电器实业有限公司
地址：广州市番禺区化龙镇石化公路明经路段9号
MODEL: INF-1 HIGH FIDELITY SPEAKER SYSTEM
MANUFACTURER: CAV AUDIO (GUANGZHOU) CO.,LTD
ADDRESS: 9, MINGJING INDUSTRIAL DISTRICT HUALONG, PANYU, GUANGZHOU, CHINA
注意：CAV 保留在不作任何预先通知的情况下对规格和外型进行修改。
.
NOTE: SPECIFICATIONS AND DESIGN ARE SUBJECT TO CHANGE WITHOUT NOTICE

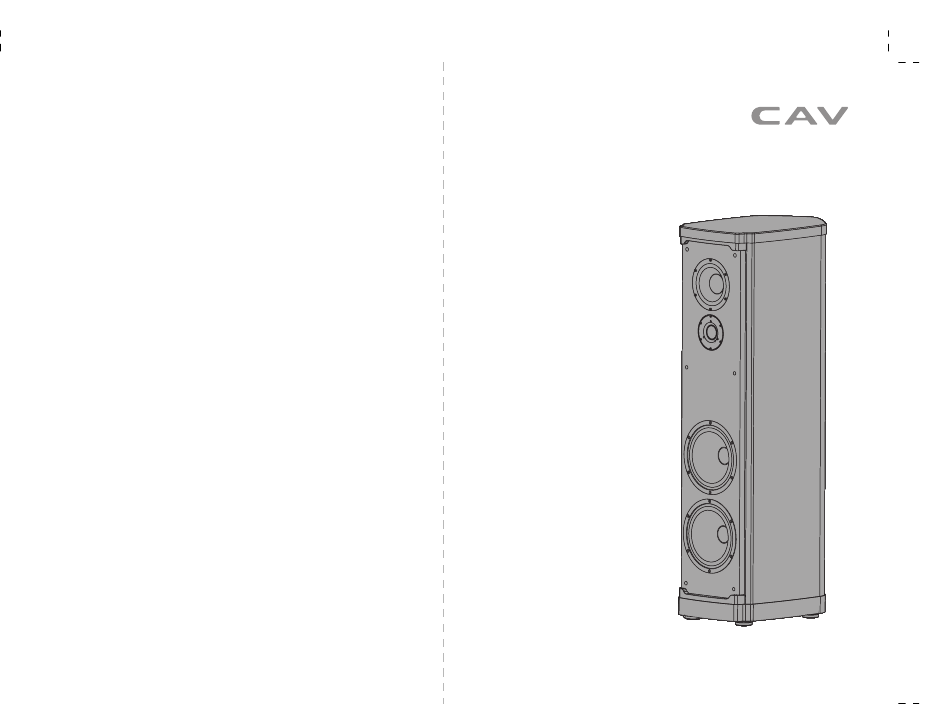

INF-1
SPEAKER SYSTEM
OPERA TING INSTRUCTIONS
扬声器系统使用说明书
Advertisement
Related Manuals for CAV INF-1
Summary of Contents for CAV INF-1
- Page 1 OPERA TING INSTRUCTIONS 品名： 高保真扬声器系统 型号：INF-1 扬声器系统使用说明书 生产：广州汉林电器实业有限公司 地址：广州市番禺区化龙镇石化公路明经路段9号 MODEL: INF-1 HIGH FIDELITY SPEAKER SYSTEM MANUFACTURER: CAV AUDIO (GUANGZHOU) CO.,LTD ADDRESS: 9, MINGJING INDUSTRIAL DISTRICT HUALONG, PANYU, GUANGZHOU, CHINA 注意：CAV 保留在不作任何预先通知的情况下对规格和外型进行修改。 NOTE: SPECIFICATIONS AND DESIGN ARE SUBJECT TO CHANGE WITHOUT NOTICE...
- Page 2 HIGH FIDELITY SPEAKER...
- Page 3 INF-1 CURVE FOR IMPEDANCE INF-1 IMP INF-1 扬声器系统使用说明书 尊敬的用户： 感谢您购买了INF-1, 它是CAV倾力制作的一款具有精湛技术和深厚艺 术内涵完美结合的扬声器系统, 该系统是CAV表现美学、艺术形式与真 实音乐合而为一的理想载体, 也是本公司独具个性的又一代表性产品。 本公司的企业精神是高尚生活, 愿您体验高尚生活中的音乐。 为获得最佳性能和完备的服务支持, 敬请仔细阅读本说明书, 并妥善保 存以备将来查阅。 HIGH FIDELITY SPEAKER...
- Page 4 INF-1 INF-1 扬声器系统使用说明书 CURVE FOR FREQUENCY 产品特点介绍: 1.INF-1箱体采用三维宫格支撑技术 箱体内部纵横多层木架支撑，箱体大动态的播放时的共振得到有效抑制，消除箱体自身振 动产生的音染。 2.高音采用德国伊顿ETON的陶瓷镁三明冶振膜扬声器。 INF-1 SPL 陶瓷镁的结合大大提高了振膜的刚性，声音在保持金属膜的明亮通透感的同时，去掉了传 统金属膜特有的不耐听金属味。 3.中低音采用德国伊顿ETON定制的HEXACONE六角蜂巢振膜扬声器 德国伊顿ETON的低音喇叭采用HEXACONE三明治六角蜂巢振膜技术，在提高刚性的同 时还能增大振盆内部阻尼，使中频声音更清晰、更干净，同时振动质量的的降低可以显著 的改善低频的瞬态响应，速度更快，失真更低。 4.精确设计及采用进口元件的高级分音器。 经LEAP精确分析的三分频设计，反复多次精心调试，让每个不同的喇叭单体的最优秀的 发声频段充分的表现出来，采用美国ERSE进口金属化聚丙烯膜电容，高纯度铜箔电感在 大电流的工作状态无磁饱和失真，有效减小涡流失真。这些配合将分音器损耗降到最低。 注意事项: 1. 音箱连接线应确实与功率放大器连接可靠,否则会产生噪声。 2. 音箱应放置于水平、坚固的地方。音箱后背离墙应有大约20-50厘米距离，会使低音更为丰满。 3. 如果音箱的极性接反，会导致立体声效果不佳。 保养: 1. 如无必要，请尽量避免音箱在满负荷的状态下长时间工作。 2. 开机前，请注意功率放大器音量旋钮的位置，应在最小或较小音量位置才开机。 3. 清洁音箱表面，请用干软布擦净。切记不要用天拿水、汽油等化学溶剂,否则会损坏音箱表面。 附件： 音箱连接线3.85米2条。 注:上述规格如有变动，恕不另行通知。...
-
Page 5: Technical Specification
INF-1 INF-1 扬声器系统连接方法 TECHNICAL SPECIFICATION 连接方法一: Type: 3 ways, 4 units (with bass reflex) Drive Units:1x1" Tweeter 普通一台功放机连接方法 1x5.25” Mid-Bass 2x8” Woofer 1、确定功放机的电源处于关闭状态。 Power Handling:40W–200W 2、确认INF-1后接线板上的两组接线柱之间的连接铜片是将两个正极、负极分别连接好。 Sensitivity:89dB 3、取出附件里的音箱连接线,从功放的正负极输出接出, 正极(+)连接红色端, Impedance:4Ω 负极(-)连接黑色端,线的另一端与音箱的正负极分别连接起来。(见图) Frequency range:28Hz – 20kHz Dimensions: W323xH1256xD475 mm 4、最后再打开功放机的电源。 Net weight: 57.0kg 负极端连接柱... -
Page 6: Speaker Placement
INF-1 INF-1 扬声器系统连接方法 OPERATING GUIDE 连接方法二: OPERATING GUIDE 双线分音:用多台功放推 The nominal power of the speaker refers to low frequency power. Excessive reliance on the mid and tweeter drivers or constant deviation from nominal distribution may result in 1、确定功放机的电源处于关闭状态。 damage due to overloading. Please note that damage caused by this is not covered by 2、将I N F- 1后接线板上的两组接线柱之间的连接铜片拆下,... - Page 7 3、Connect the positive and negative of the output for left(right)channel for the amplifier with the two wire 成的损坏，我们将不负责免费保修）有的系统标称功率大，可能听起来声音并不大。这与音箱 post(+,-)on the upside of the rear board of INF-1 ;Connected the positive and negative of the output for 的灵敏度有关。灵敏度高，在相同的功率下，声音听起来就响得多，这当然是我们所希望的。 left(right)channel the amplifier with the two wire post(+,-)on the underside of the rear board of INF-1.
- Page 8 INF-1 INF-1 扬声器系统技术规格 CONNECTION 技术规格 CONNECTION 1 类型: 三路四单元倒相式音箱 NORMAL, DRIVEN BY ONE AMPLIFIER 高音: 1寸高音单元×1只 1、Before connecting any wires, ensure the power amplifier is turned off. 中音: 5.25寸中音单元×1只 2、Make sure that the golden flake between the top wire post(+,-)l and thebottom wire 低音: 8寸低音单元×2只...
-
Page 9: Maintenance
INF-1 INF-1 扬声器系统频率响应曲线 SPEAKER SYSTEM OPERATING INSTRUCTIONS KEY FEATURES: 、 1 Three dimensions design of cabinet which can reduce dynamic vibration and minimize sound coloration. INF-1频率响应曲线 2、Fitted with Magnesium Diaphragm tweeter produced by Eton.The combination of magnesium and ceramic layer which improves the rigid of damping and keep sound more bright and clean. - Page 10 Thank you and congratulation on your purchase CAV latest high-end speaker system-INF-1. This system represents the perfect combination between beauty and real music, and CAV' updated design as well. Our company's spirit is to give you noble life through our products. Please enjoy our products and enjoy your life.
