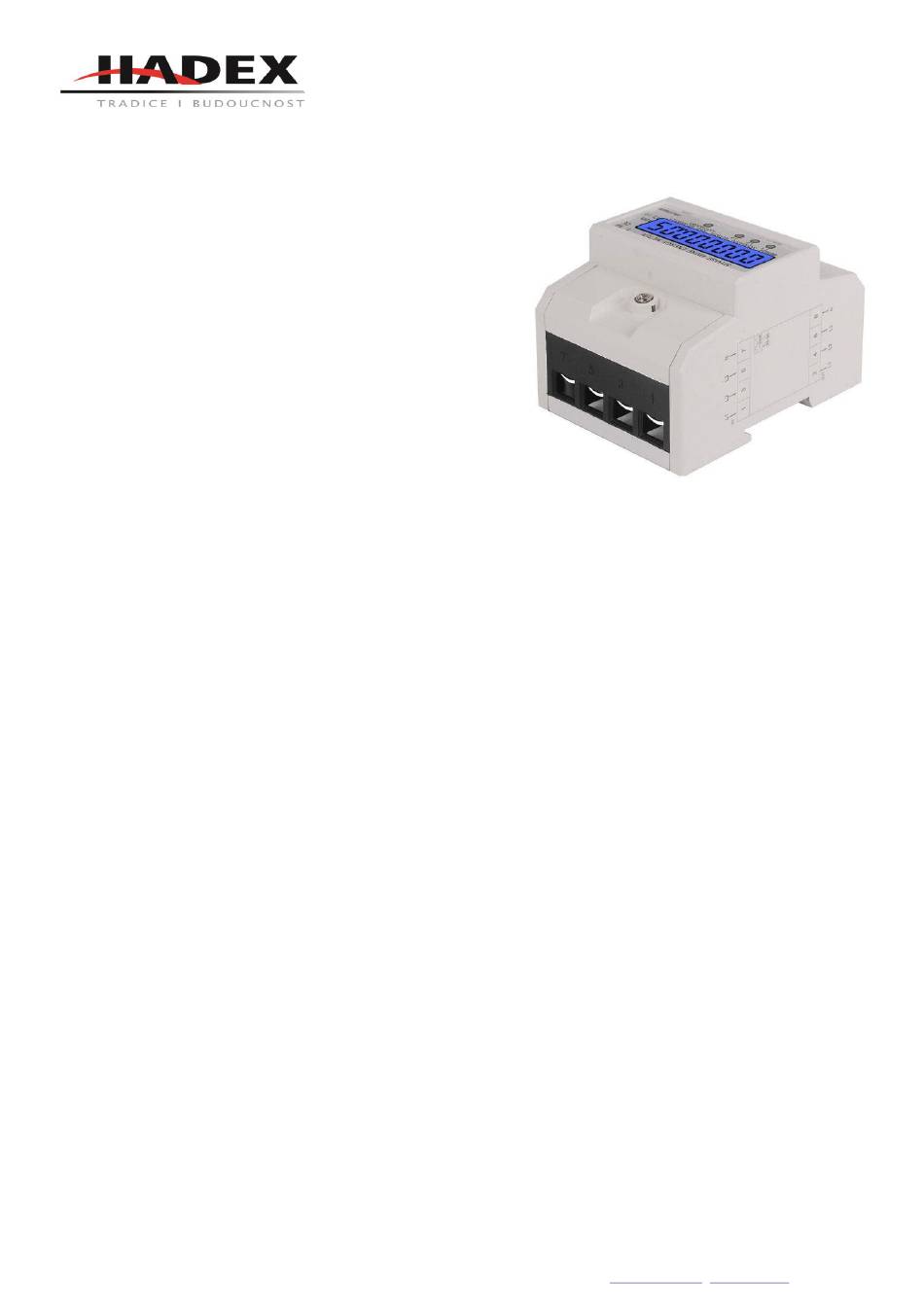

R241 - Elektroměr DDS024 3 fázový digitální na DIN lištu

Návod k použití

Vážení zákazníci,

děkujeme Vám za Vaši důvěru a za nákup tohoto produktu. Tento

návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k

uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek

předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento

návod. Ponechejte si tento návod, abyste si jej mohli znovu

kdykoliv přečíst!

1. Úvod

Jedná se o jednoduchý třífázový čtyřmodulový měřič na DIN lištu s

průhledným pouzdrem pro měření, který je široce používán v

dílčím systému měření. Tento měřič je celosvětově velmi oblíbený

pro svůj nový vzhled, dobrou kvalitu a rozumnou cenu.

Vlastnosti a technické parametry

2.1 Funkce

LCD podsvícený displej

Vnitřní baterie pro podporu vypnutí displeje

2.2 Technické parametry

Napětí: 3x 230 / 400V

Základní proud: 3x5A

Maximální proud Imax: 80A

Třída přesnosti: 1.0

Standard: IEC62052-11, IEC62053-21

Frekvence: 50-60 Hz

Impulzní konstanta: 400imp / kWh, 1600imp / kWh

Displej: LCD6 + 2

Spotřeba energie: ≤2W, 10VA

Startovací proud: 0,004lb

Pracovní teplota: -20 ° C - 55 ° C

Skladovací teplota: -25 ° C - 70 ° C

Pracovní napětí: 0,9-1,1 Jmenovité napětí

Nejvyšší napětí: 0,8-1,15 Jmenovité napětí

Průměrná hodnota vlhkosti během roku: ≤75%

Odchylka: méně než 1 impuls, když je jmenovité napětí 115% nebo proud bez smyčky.

Hadex, spol. s.r.o., Kosmova 11, 702 00, Ostrava – Přívoz, tel.: 596 136 917, e-mail: hadex@hadex.cz,

Jakékoliv druhy neoprávněných kopií tohoto návodu i jeho částí jsou předmětem souhlasu společnosti Hadex, spol. s.r.o

www.hadex.cz
