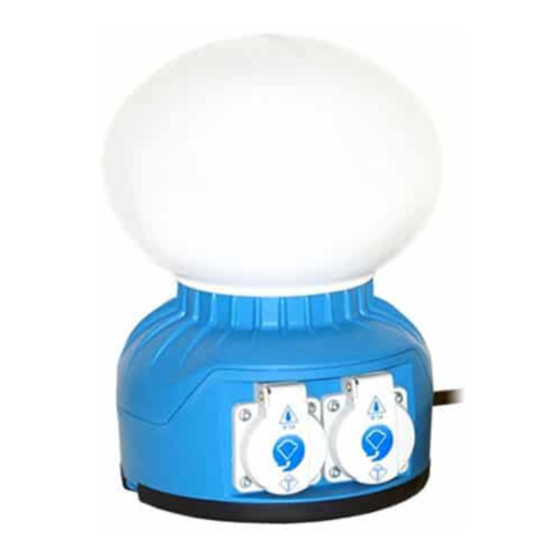

- Page 1 Manual EBL Boj 230/20 EBL NödBoj 230/20...
- Page 2 SÄKERHET OBS! Vid byte av kupa eller service av Vid eventuellt byte av LED och elektronik EBL Boj/NödBoj 230/20 skall skall detta ske i EPA miljö (ESD-säkert område spänningen brytas! skyddat från statisk elektricitet). BESKRIVNING El-Björns egenutvecklade LED belysning EBL Boj/NödBoj 230/20 är utrustad med EBL Boj/NödBoj 230/20 är en rundstrålande infällbar kombikrok vilket ger olika val av bländfri arbetsplatsbelysning med extremt lång...
-
Page 3: Teknisk Data
TEKNISK DATA Boj 230/20 NödBoj 230/20 Effekt: Spänning: 230VAC (Symboliseras av blå gummifot) 230VAC (Symboliseras av blå gummifot) Livslängd: >30 000h. L70 >30 000h. L70 Ljuskälla: Bridgelux Bridgelux Batteri: NiMH 2200mAh Färgtemperatur: 5000 K 5000 K Ljusflöde ljuskälla: 2250 lm 2250 lm Ljusflöde armatur: 2030 lm 2030 lm... - Page 4 Ej spänningsatt armatur BATTERITEST Ett tryck på TEST knappen mindre än 3s Ett fullt uppladdat batteri håller lampan lysande fungerar som ON/OFF knapp för batteridrift. i 3 x 1h alt. 3h beroende på utförande. Vid ex. nedmontering kan armaturen släckas Batterifunktionen skall provas regelbundet.
- Page 5 SIKKERHET OBS! Ved bytte av kuppel eller service Ved eventuelt bytte av LED og elektronikk skal på EBL Boj/NödBoj 230/20 skal dette skje i EPA-miljø (ESD-sikkert område spenningen brytes! beskyttet mot statisk elektrisitet). BESKRIVELSE El-Björns egenutviklede LED-belysning EBL Boj/NödBoj 230/20 er utstyrt med EBL Boj/NödBoj 230/20 er en rundstrålende, innfellbar kombikrok, noe som gir ulike blendingsfri arbeidsplassbelysning med ekstremt...
-
Page 6: Tekniske Data
TEKNISKE DATA Boj 230/20 NödBoj 230/20 Effekt: 23 W 24 W Spenning: 230 VAC (symboliseres av blå gummifot) 230 VAC (symboliseres av blå gummifot) Levetid: > 30 000 t. L70 > 30 000 t. L70 Lyskilde: Bridgelux Bridgelux Batteri: NiMH 2200 mAh Fargetemperatur: 5000 K 5000 K... - Page 7 Ikke spenningssatt armatur BATTERITEST Et trykk på TEST-knappen i mindre enn 3 sek Et fullt oppladet batteri holder lampen fungerer som ON/OFF-knapp for batteridrift. lysende i 3 x 1 t eller 3 t avhengig av utførelse. Ved f.eks. nedmontering kan armaturen slås av Batterifunksjonen må...
- Page 8 TURVALLISUUS HUOM! Virta on katkaistava ennen Jos LED ja elektroniikka joudutaan vaihtamaan, EBL Boj/NödBoj 230/20 -valaisimen se on tehtävä EPA-ympäristössä (staattiselta kuvun vaihtoa tai valaisimen huoltoa! sähköltä suojattu ESD-turvallinen alue). KUVAUS El-Björnin kehittämä LED-valaisin EBL Boj/ EBL Boj/NödBoj 230/20 on varustettu NödBoj 230/20 on ympärisäteilevä, sisäänkääntyvällä...
-
Page 9: Tekniset Tiedot
TEKNISET TIEDOT Boj 230/20 NödBoj 230/20 Teho: 23 W 24 W Jännite: 230 VAC (sininen kumijalka) 230 VAC (sininen kumijalka) Käyttöikä: > 30 000 h. L70 > 30 000 h. L70 Valonlähde: Bridgelux Bridgelux Akku: NiMH 2200 mAh Värilämpötila: 5000 K 5000 K Valonlähteen valovirta: 2250 lm 2250 lm... - Page 10 AKKUTESTI Täyteen ladattu akku pitää valaisimen Valaisimessa ei virtaa toiminnassa 3 x 1 h tai 3 h mallista riippuen. TEST-painikkeen painaminen alle 3 sekuntia Akkutoiminto on testattava säännöllisesti. toimii akkukäytön ON/OFF-painikkeena. Esimerkiksi purkamisen yhteydessä valaisin Valaisimen TEST-painikkeessa on vihreä LED-diodi, joka palaa latauksen aikana. voidaan sammuttaa akun säästämiseksi.
-
Page 11: Application Area
SAFETY NOTE! Always disconnect the power Replacement of the LED and electronics must supply before replacing the lamp head or always be done in an EPA area (ESD-protected servicing the EBL Boj/NödBoj 230/20. area free of static electricity). DESCRIPTION The EBL Boj/NödBoj 230/20 is an LED lamp The EBL Boj/NödBoj 230/20 has a fold-away designed by El-Björn that provides non-dazzling multipurpose hook that allows it to be suspended... -
Page 12: Technical Data
TECHNICAL DATA Boj 230/20 NödBoj 230/20 Power output: 23 W 24 W Voltage: 230 VAC 230 VAC (Indicated by blue rubber base) (Indicated by blue rubber base) Lifespan: > 30,000 hours. L70 > 30,000 hours. L70 Light source: Bridgelux Bridgelux Battery: NiMH 2200 mAh Colour temperature:... -
Page 13: Testing The Battery
TESTING THE BATTERY be switched off to conserve the battery. A fully charged battery will provide lighting for Alternatively, the lamp can be run on the battery 3 x 1 hour or 3 hours depending on the version. alone, at reduced brightness. Check the operation of the battery regularly. - Page 14 ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 15 ..............................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................................
- Page 16 El-Björn AB, Box 29, SE-334 21 Anderstorp, Sweden Tel.: +46 (0)371-588 100, Fax: +46 (0)371-181 34 info@elbjorn.se, www.elbjorn.com...
