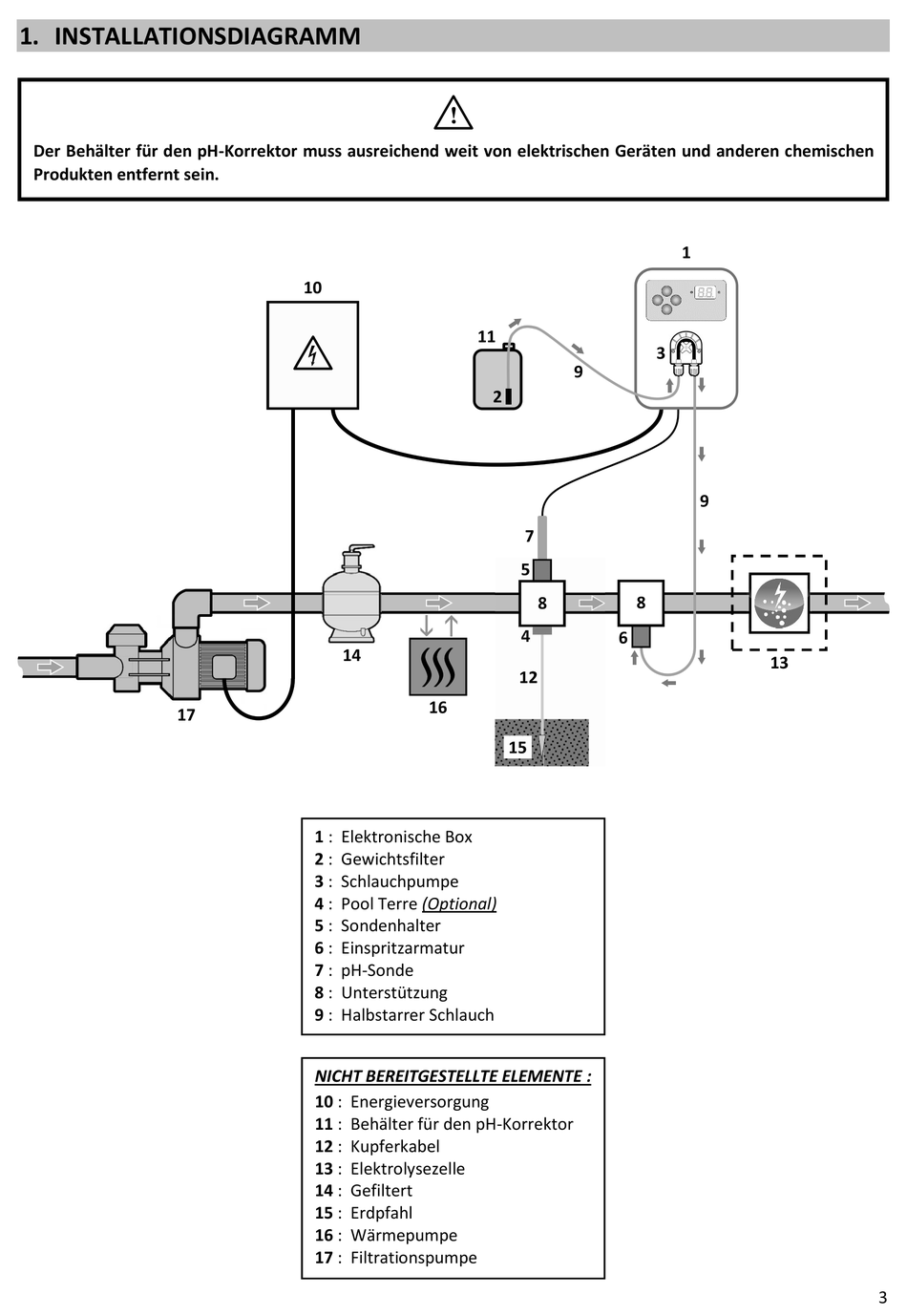

1. INSTALLATIONSDIAGRAMM

Der Behälter für den pH-Korrektor muss ausreichend weit von elektrischen Geräten und anderen chemischen
Produkten entfernt sein.
17
I
10
H
14
16
1 : Elektronische Box
2 : Gewichtsfilter
3 : Schlauchpumpe
4 : Pool Terre (Optional)
5 : Sondenhalter
6 : Einspritzarmatur
7 : pH-Sonde
8 : Unterstützung
9 : Halbstarrer Schlauch
NICHT BEREITGESTELLTE ELEMENTE :
10 : Energieversorgung
11 : Behälter für den pH-Korrektor
12 : Kupferkabel
13 : Elektrolysezelle
14 : Gefiltert
15 : Erdpfahl
16 : Wärmepumpe
17 : Filtrationspumpe
11
9
2
7
5
8 8
X X
4
6
12
15
1
3
9
13
