Summary of Contents for Credo CPRBAND

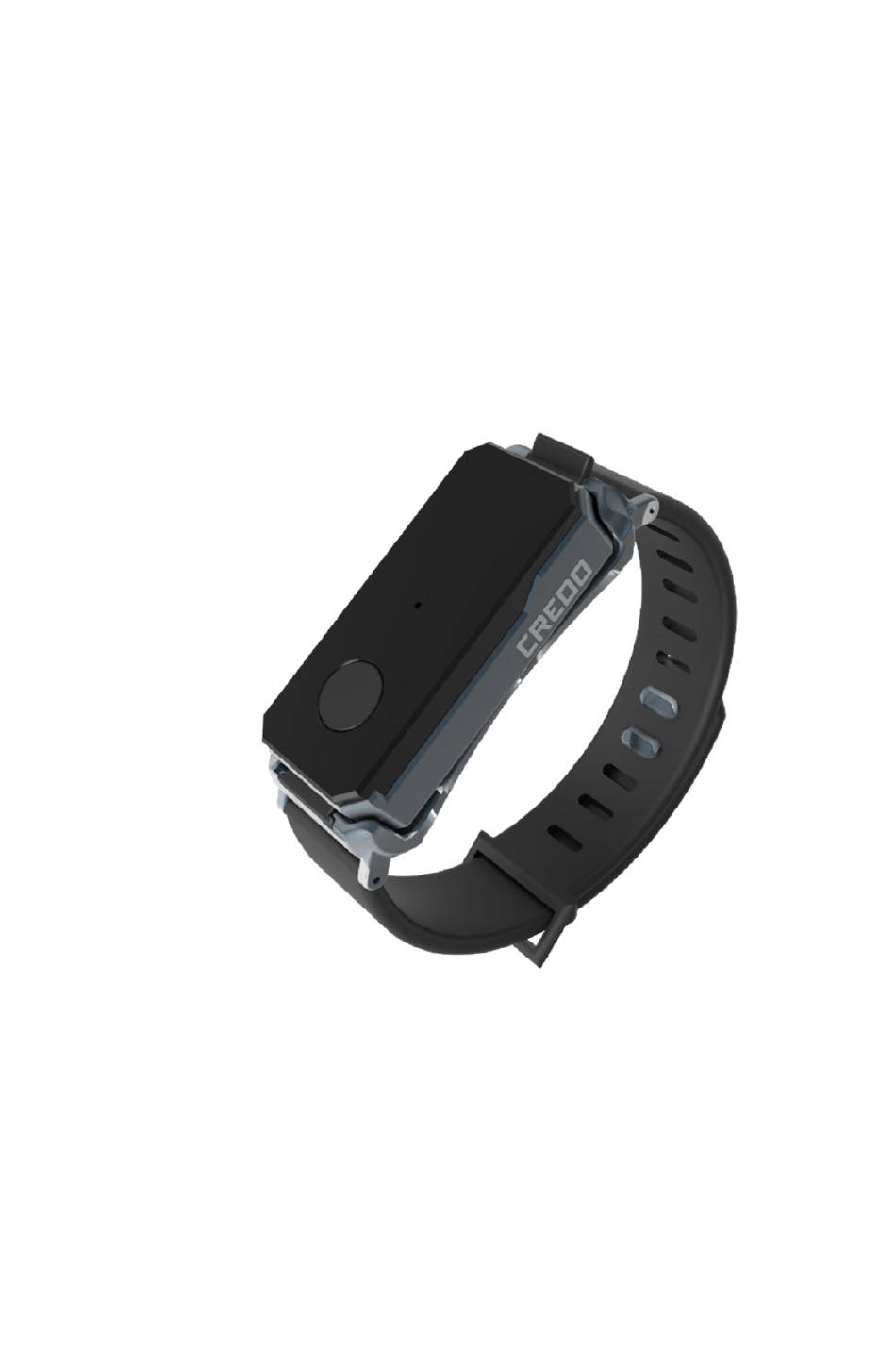

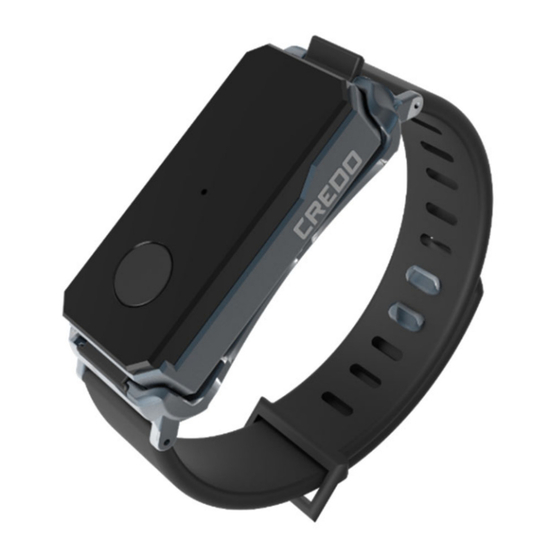

- Page 1 CPRBAND Model: CREDO‐CB User Manual...
-
Page 2: Table Of Contents
Battery Charging ------------------------------------------------------- Battery Indicator ------------------------------------------------------- Wearing CPR BAND (Model: CREDO-CB) ----------------------------- Preparation for use ---------------------------------------------------- CPR Mode -------------------------------------------------------------- Healthcare in CPR BAND (Model: CREDO-CB) ----------------------- Application ----------------------------------------------------- Install and Using ------------------------------------------------------- Device Connection ----------------------------------------------------- Setting ------------------------------------------------------------------ Real Time CPR ---------------------------------------------------------... -
Page 3: Overview
- Date of manufacture: A separate mark - User Manual Date of Issue: 2019-01-01 - Intended use: The CPR BAND (Model: CREDO-CB) is used as a guide in administering cardiopulmonary resuscitation (CPR) to a suspected SCA victim at least 8 years old. -
Page 4: Summation
Summation The CPR BAND (Model: CREDO-CB) is a small, lightweight device that uses rechargeable batteries and is worn on the wrist. This device is designed for first aid personnel trained in CPR and use of the CPR BAND (Model: CREDO-CB). - Page 5 The CPR BAND (Model: CREDO-CB) measures the chest compression depth during CPR via the built-in accelerometer and displays it on the LED. The measured data is temporarily stored in the CPR BAND (Model: CREDO-CB) and transmitted to the application via the Bluetooth interface. In the application, detailed data information such as compression depth, compression rhythm, and compression axis angle can be checked.
-
Page 6: Important Information
Important Information Read this User Manual and become familiar with the operation of the product prior to use. Use the product only as described in this User Manual. Warnings and Cautions 'Warning' states a condition, hazard, or unsafe behavior that can result in serious injury or death. - Page 7 - The module is small and can be swallowed by children or pets. It should be kept out of the reach of children or pets. Contact a local CREDO representative for further assistance, or visit www.credo-ltd.com for more information and Frequently Asked Questions...
-
Page 8: Items Included
Items Included Charge Cable may differ in appearance and may be changed. www.credo-ltd.com Contact for more information including latest product downloads, spare parts and accessories. -
Page 9: Cpr Band (Model: Credo-Cb)
CPR BAND (Model: CREDO-CB) Appearance Combining Part: Combined with the '8' part of the band OLED: Displays information such as time, battery amount, CPR count, CPR time, and healthcare function Buzzer: Compression rhythm guide at CPR LED: Compression depth feedback at CPR... -
Page 10: Operation
Press button for 3 seconds to start CPR mode. CPR BAND (Model: CREDO-CB) guides the compression rhythm through the Buzzer and provides depth CPR mode feedback through the LED. To exit CPR mode, press and hold the button for 2 seconds. -
Page 11: Battery Charging
CPR BAND (Model: CREDO-CB) Battery Charging - Charge the battery by connecting the cable to the charging port of the module. Use the enclosed cable. Use a power source certified by IEC 60950 or IEC 60601-1. - When charging, the OLED indicates the charging status. -
Page 12: Battery Indicator
CPR BAND (Model: CREDO-CB) Battery Indicator The CPR BAND constantly monitors battery power. (Model: CREDO-CB) Check the battery status regularly by turning on the device. The battery amount is displayed in the top right corner of the OLED as follows... -
Page 13: Wearing Cpr Band (Model: Credo-Cb)
CPR BAND (Model: CREDO-CB) Wearing CPR BAND (Model: CREDO-CB) When combining the module and the band, the charging port of the module should be connected to the Band Body Rubber. To separate the module and the band, press the clip. -
Page 14: Preparation For Use
CPR BAND (Model: CREDO-CB) Preparation for use - The product must be powered on. - Make sure the patient is on a solid surface. - Remove the patient's upper garment and reveal the chest. Location of products CPR posture Caution - Provide chest compressions according to local CPR protocol. -
Page 15: Cpr Mode
CPR BAND (Model: CREDO-CB) CPR Mode - Press button for 3 seconds in Power on state to enter CPR mode. - CPR BAND guides the compression rhythm (Model: CREDO-CB) through the Buzzer and provides depth feedback through the LED. - When CPR is finished, press button for 2 seconds to exit CPR mode. - Page 16 CPR BAND (Model: CREDO-CB) CPR Mode 1) Compression Depth Feedback The LED lights according to the correct compression depth set in the [Setting] tab. The maximum value is 10 cm and the minimum value is 1 cm of the correct compression depth you can set. The factory-set values of correct range is 4.5 cm ~ 6.0 cm.
- Page 17 • There is no the time required for the CPR BAND (Model: CREDO-CB) to warm from the minimum storage temperature between uses until the device is ready for its intended use when the ambient temperature is 20 °C •...
- Page 18 CPR BAND (Model: CREDO-CB) How to process CPR data Data process How to process - Data storage items: ① Total CPR time (CPR mode start~CPR mode stop) ② Compression time (2cm or more compression start ~ last compression) Data collection ③...
-
Page 19: Healthcare In Cpr Band (Model: Credo-Cb)
CPR BAND (Model: CREDO-CB) Healthcare in CPR BAND (Model: CREDO-CB) The usual CPR BAND (Model: CREDO-CB) provides time and healthcare functions. If the button is pressed briefly while the product is on, the following healthcare functions will appear in sequence on the OLED. -
Page 20: Application
Application Install and Using 1. Android products search for 'credo cpr band' in Play store. IOS products search for 'credo cpr band' in App store. 2. Click the application icon to run it. Main Display ① Setting: User Information, Device Name, Correct... -
Page 21: Device Connection
Application Device Connection 1. Turn on Bluetooth on smart device. 2. Click the Bluetooth icon in the top right corner of the application and click [Find CPR Band] to connect the device to the application. 3. If you keep Auto Connecting ON, my CPR BAND will connect automatically. -
Page 22: Setting
Device Name The name of the connected device should be changed for identification with other devices. (Up to 8 characters) Factory set: CPRBAND Correct Compression Depth Setting the CPR compression depth according to local regulations. Select Min/Max value of compression depth. -
Page 23: Real Time Cpr
Application Real Time CPR If CPR Mode of CPR BAND is operated while the application is connected, the CPR Data is displayed on the Real Time CPR Screen of application at real time. ① A graph of compression depth is displayed. Real Time CPR ②... -
Page 24: Cpr Report
Application CPR Report Case date: Date CPR was performed Gender: Gender of patient Episode Summary Episode start time : CPR start time Episode end time : CPR end time Total length of episode : Total time to CPR Compression Data Total number of compressions: Total number of chest compressions Total number of correct compressions: Total number of correct compressions Percentage of correct compression [%]: correct compression as a percentage... - Page 25 Application CPR Report On the CPR report, click [ Reports can be modified, exported, and deleted. CPR Report Modify : You can enter patient gender and comment. Export : Reports can be converted to PDF files for export. Delete : Delete the report.
- Page 26 Application CPR Report Click [Export] to convert the report to a PDF file for e-mailing or printing. Export Converts Report to PDF file and sends it by e-mail. Converts Report to PDF file and prints it.
-
Page 27: Healthcare
Application Healthcare If you click [PEDOMETER] on the main screen, you can check the healthcare information. Data is stored for up to 30 days. PEDOMETER... -
Page 28: Cyber Security Requirement
Application Cyber security requirement Set the security function of the smart device itself so that non-users cannot access the application When updating the application, update is performed by securing the unique identification ID and password of our update manager 1) When updating from the app store of iOS, update after the pre-check and verification process according to Apple's regulations 2) When updating from play store of android, update after pre-check and verification process according to Google's regulations... -
Page 29: Maintenance
CREDO. Expected Service Life During product development, the CPR BAND (Model: CREDO-CB) is subjected to rigorous life testing. However, both rapid technological changes and the availability of replacement parts limit the useful life of all modern medical devices. -
Page 30: Storage After Use
4. Clean the CPR BAND as described under (Model: CREDO-CB) Cleaning and Disinfection. Proper cleaning is required to achieve disinfection. 5. Check the exterior of the CPR BAND for signs of (Model: CREDO-CB) damage. Contact CREDO for replacement parts or service if needed. - Page 31 Maintenance ▶ Cleaning and Disinfection Contaminated CPR BAND should be properly (Model: CREDO-CB) cleaned and disinfected. Cleaning 1. Prepare a small brush (e.g. toothbrush) moistened with warm water (40 - 50 °C). 2. Scrub the device with a wet brush for at least 2 minutes. Do not clean the charging port directly.
-
Page 32: Storage When Not In Use
Maintenance Storage when not in use When not in use, keep the product free from damage. When you use again, use it after charging. Customer Service Icon Caution If the Customer Service Indicator appears, www.credo-ltd.com Contact for further support. -
Page 33: Specifications
CPR Target Category Specification >50mm Compression Depth Target Depth accuracy: ±10% Compression Rate Target 100 ~ 120/min ± 3/min CPR BAND: Module (Model: CREDO-CB-MO) Category Specification Dimensions 47.1mm x 21.1mm x 12mm Weight 11.0 g Sleep mode hold time 40 hours at full charge in room temperature... - Page 34 CREDO-CB-FW V1.0, 2018-01-01 Application CREDO-CB-AP V1.0, 2018-01-01 Environmental Considerations Product Information CPR BAND The CPR BAND (Model: CREDO-CB) contains electronic (Model: components. Dispose of it at an appropriate recycling CREDO-CB) facility in accordance with local regulations. Safety Classification Category Specification...
-
Page 35: Frequently Used Function
Combining Components Connect Module and Band Install the mobile application, which is called as the ‘credo cpr band’ or ‘credo Installing the Mobile band’, through the Play Store (Android Application Products) or APP Store (IOS Products) ... -
Page 36: Essential Performance (Ep)
Essential Performance (EP) Essential EP ID Performance Limit Performance 1. CPR BAND (Module) 1) Move to the CPR mode To move the CPR Mode, Press button for three CPR Mode EP 1 seconds. Setting 2) Escape from the CPR mode To leave the CPR Mode, Press button for two seconds. -
Page 37: Symbol Glossary
Symbol Glossary Symbol Description Manufacturer Date of manufacture Authorized representative in the European Community WEEE sign. Should not be disposed in general garbage. IP22 Degree of protection provided by enclosures (IP Code) manufacture serial number Attached document number Warning / Caution Note Storage and transportation temperature : -25°C to 70°C... - Page 38 Symbol Glossary Symbol Description Bluetooth symbol Contains or presence of natural rubber latex Do not use if package is damaged Stand-by Loudspeaker Keep dry Device includes RF transmitter. Korea Certification Mark Lithium ion Battery rechargeable CE mark according to (EU) 2017/745 for medical devices Korea GMP certification mark ISO 13485:2016 certification mark...
-
Page 39: Regulatory Information
It is not necessary to remove the device. - Do not practice CPR by using the CPR BAND (Model: CREDO-CB) on a people. It may be with a training manikin or simply on a compliant surface for practice. - Page 40 State in which the user and/or patient is established Recommendation Responders should receive training, including regular refresher training, in use of the CPR BAND (Model: CREDO-CB). When training with the device on a CPR manikin, disable or ignore feedback from the manikin. WEEE This appliance is marked according to European directive 2012/19/EU on Waste Electrical and Electronic Equipment (WEEE).
- Page 41 Electromagnetic Conformity - Electromagnetic environment Guidance The CPR BAND (Model: CREDO-CB) uses RF energy only for its internal function. Therefore, its RF emissions are very low and are not likely to cause any interference in nearby electronic equipment. The CPR BAND (Model: CREDO-CB) is...
- Page 42 EMI: Group 1 Class B EMS: ESD (Contact ±8kV, Air ±15kV), Burst (Power Line: ±2kV) - Recommended separation distances between portable and mobile RF communication equipment and the CPR BAND (Model: CREDO-CB) Rated Separation distance according to frequency of transmitter [m]...
- Page 43 Regulatory Information FCC Warning Statement FCC Part 15.19 This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) this device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation.
-
Page 44: Additional Information
Additional Information Warranty The CREDO CPR BAND (Model: CREDO-CB) has a one-year limited Warranty. Refer to the CREDO Global Warranty for terms and conditions. About this edition The information in this applies to the model CREDO-CB. This information is subject to change. - Page 46 Index 개요 ------------------------------------------------------------ 요약 ------------------------------------------------------------ 중요정보 ------------------------------------------------------- 경고 및 주의 사항 --------------------------------------------- 제품구성 ------------------------------------------------------- CPR BAND ------------------------------------------------------ 외형 --------------------------------------------------------- 작동 방법 --------------------------------------------------- 배터리 충전 ------------------------------------------------ 배터리 표시 ------------------------------------------------ CPR BAND 착용하기 --------------------------------------- 사용 준비 --------------------------------------------------- CPR Mode --------------------------------------------------- 건강관리 ---------------------------------------------------- Application ----------------------------------------------------- 설치...
- Page 47 - 제조지: 강원도 원주시 배울로 86, 302호 - 제품명: 심폐소생술 보조제품 - 품목명: 심혈관용 기계기구 (A17000) - 등급: 2등급 - 허가(신고)번호: 제허 20-824 호 - 모델명: CREDO-CB - 포장단위: 1 set - 보증기한: 별도표시 - 제조번호: 별도표시 - 제조연월: 별도표시...
- Page 48 요약 CPR BAND는 손목에 착용하여 사용하는 작고 가벼운 기기로 CPR 및 CPR BAND의 사용법에 대해 교육을 받은 응급 처치 담당자용으로 설계되었습니다. CPR BAND는 충전용 배터리가 내장되어 있습니다. CPR BAND는 급성심장마비(SCA) 추정 환자에게 심폐소생술(CPR)을 실시할 때 최신 CPR 지침에 따라 가슴 압박에 대한 실시간 정보를 알려줍니다. 이 기기에는...
-
Page 49: 중요정보
중요정보 사용하기 전에 이 사용설명서를 읽고 제품 조작에 익숙해져야 합니다. 이 사용설명서의 설명대로만 제품을 사용하십시오. 경고 및 주의사항 ‘경고’는 환자가 심각한 부상을 입거나 목숨을 잃을 수도 있는 상황, 위험 요소 또는 위험한 행위를 나타냅니다. ‘주의’는 환자가 경미한 부상을 입거나, 위험 요소 또는 위험한 행위를 나타냅니다. - Page 50 CPR 을 계속하십시오. 이후 CREDO 기술 서비스에 문의하십시오. - 모듈의 크기가 작아 어린이 혹은 애완동물이 삼킬 위험이 있습니다. 어린이 혹은 애완동물로부터 영향을 받지 않는 곳에 두어야 합니다. 추가 지원은 현지 CREDO 담당자에게 문의하십시오. 더 많은 정보와 자주 묻는 질문의 경우 www.credo-ltd.com 을 방문하십시오.
-
Page 51: 제품구성
제품구성 Charge Cable 은 제공된 제품의 모양이 다를 수 있으며, 변경될 수 있습니다. 최신제품 다운로드, 예비 부품 및 부속품에 대한 자세한 내용은 www.credo-ltd.com 에서 확인하십시오. -
Page 52: Cpr Band
CPR BAND 외형 결합부: 밴드의 8번 부분과 결합 OLED: 시간, 배터리 잔량, CPR 횟수, CPR 시간, Health Care 기능 등 정보 디스플레이 Buzzer: CPR 시 압박 박자 가이드 LED: CPR 시 압박 깊이 피드백 버튼: Power On, CPR Mode 진입 등 mode 변경 시 사용 충전부: 배터리... -
Page 53: 작동 방법
CPR BAND 작동 방법 Power on 버튼을 짧게 눌러 전원을 켭니다. Sleep mode 4초간 버튼을 누르지 않으면 Sleep mode가 됩니다. Additional 버튼을 짧게 누르면 Healthcare mode를 포함한 부 function 가기능이 순차적으로 넘어갑니다. 모든 상태에서 버튼을 3초간 누르면 CPR mode로 넘어가며, Buzzer를 통한 박자 가이드와 LED를 통 한... -
Page 54: 배터리 충전
CPR BAND 배터리 충전 - 모듈의 충전부에 케이블을 연결하여 배터리를 충전합니다. 케이블은 동봉된 제품을 사용하십시오. Power source는 IEC 60950 또는 IEC 60601-1 인증을 받은 제품을 사용하여야 합니다. - 충전 중 OLED는 충전 상태를 나타냅니다. - 충전 중 버튼을 누르면 재부팅이 실행됩니다. 설정된 올바른 깊이와, 박자, 저장되어있는... -
Page 55: 배터리 표시
CPR BAND 배터리 표시 CPR BAND는 배터리 전력을 상시 모니터링 합니다. 정기적으로 CPR BAND를 켜고 배터리 상태를 확인하십시오. 배터리 잔량은 OLED의 우측 상단에 다음과 같이 표시됩니다. 배터리 잔량 표시 20% 이하 21%-40% 41%-60% 61%-80% 81%-100% - 배터리 잔량에 따른 작동 지속 시간 배터리... -
Page 56: Cpr Band 착용하기
CPR BAND CPR BAND 착용하기 모듈과 밴드 결합 시, 모듈의 충전부는 Band Body Rubber 부분에 연 결되어야 합니다. 모듈과 밴드를 분리할 때는 Clip을 눌러 분리하세요. 모듈 및 밴드 결합 방법 1. 밴드 및 모듈의 충전 2. 밴드 및 모듈의 3. 밴드를 손목에 착용 부... -
Page 57: 사용준비
CPR BAND 사용준비 - 제품의 전원이 켜져 있는 상태여야 합니다. - 환자가 단단한 표면 위에 있는지 확인합니다. - 환자의 상의를 탈의해 흉부를 드러냅니다. 제품의 위치 CPR 자세 주의사항 CPR 현지 규정 실시 방법에 따라 흉부를 압박합니다. 경고사항 매트리스에 누워있는 환자에게 CPR 을 실시하는 경우, 압박 깊이 중에서... -
Page 58: Cpr Mode
CPR BAND CPR Mode - Power on 상태에서 버튼을 3초간 누르면 CPR mode로 진입합니다. - CPR BAND는 실시간으로 LED를 통해 깊이 가이드, Buzzer를 통해 박자 가이드를 해 줍니다. - CPR이 끝나면 버튼을 2초간 눌러 CPR mode를 종료합니다. - 종료 직후 OLED에는 ‘압박 횟수’와 ‘CPR 시간’이 10초 동안 디스플 레이... - Page 59 CPR BAND CPR Mode 1) 압박 깊이 피드백 [Setting] 탭에서 설정한 올바른 압박 깊이에 따라 LED가 점등됩니다. 설정할 수 있는 올바른 깊이의 최대값은 10cm, 최소값은 1cm입니다. 올바른 범위의 Factory-set 값은 4.5cm ~ 6.0cm 입니다. * M: 설정된 올바른 깊이의 최대값 * m: 설정된...
- Page 60 CPR BAND CPR Mode 2) 압박 박자 가이드 CPR BAND 는 내장된 Buzzer 를 통해 가슴 압박 박자를 가이드 해줍니다. 압박 박자(BPM)는 국제 표준에 따라 어플리케이션의 [메뉴] → [Setting] 탭에서 설정할 수 있으며, Factory-set 은 110BPM 입니다. 주의사항 CPR 현지 규정 실시 방법에 따라 설정을 변경하여 흉부를 압박합니다.
-
Page 61: 건강관리
CPR BAND 건강관리 평상시의 CPR BAND 는 시간과 건강관리 기능을 제공합니다. 제품이 켜져 있는 상태에서 버튼을 짧게 누르면 시간, 걸음 수, 이동거리, 칼로리 소모량 기능이 순서대로 나타납니다. 4초 동안 아무런 터치가 없으면 Sleep mode 로 넘어갑니다. Time: 현재 시간을 나타냅니다. Walk Steps: 당일의... -
Page 62: Application
Application 설치 및 실행 1. Android 제품은 Play store 에서 IOS 제품은 App store 에서 ‘credo cpr band’를 검색합니다. 어플리케이션을 설치합니다. 2. 어플리케이션 아이콘을 클릭하여 어플리케이션을 실행합니다. 메인 화면 Setting: 사용자 정보, 디바이스이름, 올바른 압박 깊이, 올 ① 바른 압박 박자, 앱 정보, 회사 정보, 오픈소스라이선스정보... -
Page 63: 제품 연동
Application 제품 연동 1. 스마트폰의 블루투스를 켭니다. 2. 어플리케이션 메인 화면의 오른쪽 상단에 있는 블루투스 아이콘을 클릭하고, [Find CPR Band]를 클릭하여 제품과 어플리케이션을 연동합니다. 3. Auto Connecting 을 ON 으로 유지하면 나의 CPR BAND 가 자동으로 연결됩니다. Find CPR Band Auto Connecting CPR BAND 가... -
Page 64: Setting
사용자 성별, 나이, 키, 몸무게를 설 정합니다. Device Name 다른 제품과의 식별을 위하여 연결된 제품의 이름을 수정할 수 있습니다. (최대 8자) Factory set : CPRBAND Correct Compression Depth 현지 규정에 맞는 CPR 압박 깊이 설 정. 압박 깊이의 Min/Max 값을 선택 합니다. Correct Compression Rate 현지... -
Page 65: Real Time Cpr
Application Real Time CPR CPR Mode 시 어플리케이션이 켜져 있다면, CPR BAND 뿐만 아니라 어플리케이션에서도 피드백 정보를 실시간으로 받아볼 수 있습니다. 실시간 CPR 정보 ① 압박 깊이의 그래프를 보여줍니다. ② CPR 총 시간 / 올바른 CPR 횟수 / CPR 총 횟수를 보여줍니다. ③... -
Page 66: Cpr Report
Application CPR Report Case date: CPR 시행 날짜 Gender: 환자 성별 Episode Summary Episode start time : CPR 시작 시간 Episode end time : CPR 종료 시간 Duration of episode : 총 CPR 시간 Compression Data Total number of compressions: 총 흉부 압박 횟수 Total number of correct compressions: 올바른... - Page 67 Application CPR Report CPR Report 화면 오른쪽 상단의 아이콘을 클릭합니다. Report 를 수정, 내보내기, 삭제 할 수 있습니다. CPR Report Modify : 환자 성별, Comment를 입력 할 수 있습니다. Export : 리포트를 PDF 파일로 변환하 여 내보낼 수 있습니다. Delete : 리포트를...
- Page 68 Application CPR Report Export 를 클릭하면 리포트를 PDF 파일로 변환하여 메일로 전송하거나, 인쇄할 수 있습니다. Export Report를 PDF 파일로 변환하여 메일로 전송합니다. Report를 PDF 파일로 변환하여 출력합니다.
-
Page 69: 건강관리
Application 건강관리 메인 화면에서 [PEDOMETER]를 클릭하면 건강관리 정보를 확인할 수 있습니다. 데이터는 최대 30 일까지 저장됩니다. PEDOMETER... -
Page 70: 유지관리
유지 관리 Troubleshooting Tips 이러한 문제해결의 정보는 가능한 문제에 대한 즉각적인 해결 조치를 제공합니다. 문제가 지속되면 현지 CREDO 담당자에게 문의하십시오. 발견된 문제 시정 조치 정확한 압박 깊이가 피드백 어플리케이션 연동 후 [Setting] 탭에서 되지 않습니다. [correct compression depth]를 확인하십시오. - 스마트기기의 블루투스 기능이 켜져 있는... -
Page 71: 사용 후 보관
3. 모듈과 밴드를 분리하십시오. 분리할 때는 모듈의 위쪽부터 분리하여야 합니다. 4. CPR BAND 를 세척 및 소독에서 설명한 것처럼 세척하십시오. 소독하려면 적절하게 세척해야 합니다. 5. CPR BAND 의 외부에 손상된 표시가 있는지 점검하십시오. 필요한 경우 CREDO 에 연락하여 교체 품을 구입하거나 서비스를 받으십시오. - Page 72 유지 관리 ▶ 세척 및 소독 오염된 CPR BAND 는 적절하게 세척 및 소독하여야 합니다. 세척 따뜻한 물(40~50℃)에 적신 작은 브러시(예: 칫솔)를 준비합니다. 브러시로 최소 2분 동안 기기를 문질러 닦습니다. 충전부를 직접적으로 닦지 마십시오. 포트가 막힌 경우 젖은 브러시로 막힌 부분을 제거합니다. 미지근한...
-
Page 73: 미사용 시 보관
유지 관리 미사용 시 보관 CPR BAND 를 사용하지 않을 때에는 제품에 손상이 가지 않게 보관하시고 다시 사용할 때는 충전 후 사용하십시오. 고객 서비스 아이콘 주의사항 www.credo-ltd.com 고객 서비스 아이콘이 나타나면 에 문의하십시오. - Page 74 CPR 목표치 카테고리 사양 >50mm 압박 깊이 목표치 깊이 정확도: ±10% 압박 속도 목표치 100 ~ 120/min ± 3/min CPR BAND: Module (Model: CREDO-CB-MO) 카테고리 사양 치수 47.1mm x 21.1mm x 12mm 무게 11.0 g Sleep mode 유지 시간 완전 충전 시 실온에서 40 시간...
- Page 75 Lithium-ion Polymer Battery, DC 3.7 V, 120mAh 충전용 배터리 수명: 완전 충전 후 완전 방전까지 500회 소프트웨어 정보 항목 사양 Module CREDO-CB-FW Ver.1.0, 20180101 Application CREDO-CB-AP Ver.1.x, 20180101 환경관련 고려사항 제품 정보 CPR BAND에는 전자 부품이 포함되어 있습니다. 현지 법규에 따라 적절한 재생시설에서 폐기하십...
-
Page 76: 기호 용어
기호 용어 기호 정의 제조업체 제조 날짜 유럽 대리인 WEEE 표시. 해당 국가의 요구사항에 따라 폐기하십시오. IP22 제품의 보호 등급 (IP 코드) 시리얼 번호 첨부된 문서 번호 경고 / 주의 참고 저장 및 운송 온도 -25°C ~ 70°C 저장 및 운송 습도 0% ~ 90% 저장... - Page 77 기호 용어 기호 정의 블루투스 천연 고무 라텍스 함유 또는 포함 포장이 손상된 경우 사용 금지 Stand-by Buzzer 젖지 않게 하십시오. RF transmitter 포함 한국 인증 마크 충전용 리튬 이온 배터리 CE 마크 한국 GMP 인증 마크 ISO 13485:2016 인증 마크...
-
Page 78: 규제 정보
마십시오. 그런 상태에서는 정확성이 떨어집니다. 부작용: 갈비뼈 골절 주의사항 - 이 기기는 CREDO 에서 승인한 부속품만 사용하도록 설계되었으며 승인되지 않은 부속품을 사용하면 부적절하게 작동할 수 있습니다. 어떤 방식이건 기기를 개조하려고 하지 마십시오. - 배터리는 교체 불가합니다. 배터리에 문제가 있는 경우 CREDO 에 문의하십시오. - Page 79 규제 정보 참고 - CREDO 가 명시적으로 승인하지 않은 변경이나 개조는 사용자가 본 장비를 조작할 수 있는 권한을 무효화할 수 있습니다. - 제품과 관련하여 발생한 중대한 사고는 제조자 및 관계 당국에 보고되어야 합니다. 권장 사항 응급 처치 담당자는 정기적인 재교육을 포함하여 CPR BAND 사용에...
- Page 80 규제 정보 전자기파 적합성 지침 및 제조업체의 공지 사항: CREDO-CB 는 아래 표에 규정되어 있는 전자기 환경에서 사용하도록 설계되었습니다. 사용자는 제품이 해당 환경에서 사용되는지 확인해야 합니다. 전자파 장해 장해 시험 적합 여부 전자파 환경 - 지침 모델 CREDO-CB 는 그 내부 기능...
- Page 81 규제 정보 전자파 내성 내성 시험 시험 레벨 적합 레벨 전자파 환경 - 지침 정전기 방전 정전기 방전과 관련된 접촉 ±6kV 접촉 ±6kV (ESD) 특별한 요구사항은 기중 ±8kV 기중 ±8kV 없습니다. KN 61000-4-2 전원 품질은 전형적인 상용 전원 또는 병원 전기적...
- Page 82 FM방송, TV 방송과 같은 고정 송신기에서 발생되는 전계 강도는 정밀한 이론적 예측이 어 렵다. 고정 RF 송신기로 인한 전자파 환경을 평가하기 위해서는 현장 실사가 이루어져야 한다. 만일 모델 CREDO-CB가 사용되는 차폐된 장소 외부에서 측정한 전계 강도가 적용 가능한 RF 적합 레벨을 상회한다면 모델 CREDO-CB가 정상적으로 동작하는지를 관찰, 검...
- Page 83 규제 정보 휴대형과 이동형 RF 통신기기와 CREDO-CB 간의 권고 이격거리 송신기 주파수에 적합한 이격거리[m] 송신기의 정격 150kHz ~ 80MHz ~ 800MHz ~ 최대 출력전력 80MHz 800MHz 2.5 GHz d = 1.2 √ P d = 1.2 √ P d = 2.3 √ P 0.01...
-
Page 84: 추가 정보
CREDO CPR BAND 는 1년 제한 보증이 적용됩니다. 이용약관은 CREDO 글로벌 보증서를 참조하십시오. 이 문서에 대하여 이 문서의 내용은 모델 CREDO-CB 에 적용됩니다. 이 내용은 변경될 수 있습니다. CPR BAND 는 한국 및 국제 등록 특허로 보호됩니다. CPR BAND 와...
