aquaforte FC300 Quick Start Manual

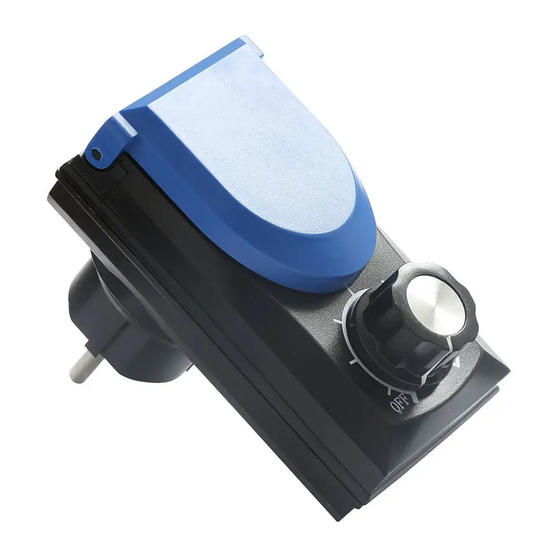

Pomp Flow Controller FC-300
Pro ciat met de aanschaf van de AquaForte FC300 Flow Controller. Zorg ervoor dat u deze
handleiding compleet hebt doorgenomen alvorens u de pomp in gebruik neemt. Bewaart u
verder de handleiding goed voor eventueel toekomstig gebruik.
Werkingsprincipe:
Door het gebruik van halfgeleider technieken kunt u het uitgaande voltage regelen met de draaiknop.
Functie:
1) De FC300 kan de AC voltage waarden veranderen. De Frequentie blijft onveranderd.
2) U kunt zelf de gewenste voltage waardes instellen.
3) U kunt de ow en de druk van de pomp aanpassen
Kenmerken:
1) U kunt het voltage aanpassen van 100 tot 230V
2) U kunt de pomp uitzetten met de FC-300.
3) De FC300 is geschikt voor buitengebruik (IP44).
4) De FC-300 is geaard.
5) Lichgewicht, compacte afmeting.
Technische speci caties:
1) Input: 230V 50/60Hz
2) Max kracht: AC 230V 800W
3) Voltage bereik: AC 230-100V
Installatie
1) Zet de knop op de "OFF" stand voor gebruik.
2) open de blauwe kap en steek de stekker erin.
3) draai de knop met de klok mee om de FC-300 aan te zetten. Het voltage wordt lager naarmate u verder
met de klok meedraait. Tegen de klok indraaien verhoogt het voltage.
Clapet bleu
Figuur 1 Figuur 2
Blauwe kap
stekker
ingang
OFF
Knop
Waarschuwing
1. Moet onder het aangegeven voltage gebruikt worden.
2. Buiten bereik van kinderen houden.
3. Raak geen metalen delen aan om het risico op een elektrische schok te vermijden.
4. Niet onder water gebruiken! Is geschikt voor buitengebruik.
5. Controleer regelmatig of de stekker vrij is van stof om het risico op een elektrische schok of brand te vermijden.
6. Zet de stroomtoevoer uit wanneer u de stekker schoonmaakt.
7. Gebruik dit apparaat niet wanneer de stekker of andere onderdelen niet werken of beschadigd zijn.
Neem contact op met de dealer of technische dienst voor onderhoud.
Verwijdering:
Dit product mag niet samen worden afgevoerd met het huishoudelijk afval. Dit product moet worden
afgevoerd door een erkende plaats voor de recycling van elektrische en elektronische apparaten
Beperkte garantie
Dit product bezit een garantie voor een periode van 12 maanden, vanaf de datum van aankoop, voor materiaal- of
fabricagefouten. Bij eventuele aanvragen tot garantie/reparatie, product samen met de aankoop bon aanbieden. De
garantie bestaat uit het eventueel vervangen van defecte onderdelen. Garantie wordt beschouwd als nietig in geval van
oneigenlijk gebruik en/of schade veroorzaakt door onjuist gebruik of nalatigheid van de kant van de koper. Voor alle
terug te sturen garantieaanvragen dient u zelf de portokosten te betalen.
Manufactured for: SIBO B.V. Doornhoek 3950 5465 TC Veghel The Netherlands www.aqua-forte.nl
Figuur 3
Met de klok
meedraaien
OFF
Débitmètre FC-300
Félicitations pour l'achat du débitmètre AquaForte FC-300. Lisez attentivement et
complètement ce manuel avant de mettre la pompe en service. Conservez soigneusement
ce manuel pour un usage futur éventuel.
Principe de fonctionnement :
L'application de techniques relatives aux semi-conducteurs vous permet de régler la tension de sortie avec le bouton
rotatif.
Fonction :
1) Le FC-300 permet de modi er les valeurs de tension CA. La fréquence reste inchangée.
2) Vous pouvez régler vous-même les valeurs de tension souhaitées.
3) Vous pouvez adapter le débit et la pression de la pompe.
Caractéristiques :
1) Vous pouvez régler la tension entre 100 et 230V.
2) Vous pouvez désactiver la pompe avec le FC-300.
3) Le FC300 convient pour utilisation à l'extérieur (IP44).
4) Le FC-300 est mis à la terre.
5) Unité légère aux dimensions compactes.
Caractéristiques techniques :
1) Entrée : 230V 50/60Hz
2) Puissance max. : CA 230V 800W
3) Plage de tension : CA 230-100V
Installation :
1) Avant l'utilisation, placez le bouton en position "OFF".
2) Ouvrez le clapet bleu et insérez la che.
3) Tournez le bouton vers la droite pour activer l'unité FC-300. La tension diminue au fur et à mesure que vous tournez le
bouton vers la droite. Pour augmenter la tension, tournez le bouton vers la gauche.
Figure 1 Figure 2
Clapet bleu
Fiche
Entrée
OFF
Bouton
Avertissement :
1. Utilisez l'unité à la tension prescrite.
2. Tenez hors de portée des enfants.
3. Ne touchez pas de pièces métalliques a n d'éviter tout risque de choc électrique.
4. N'utilisez pas l'unité sous l'eau ! Convient pour utilisation à l'extérieur.
5. Contrôlez régulièrement l'absence de poussières sur la che a n d'éviter tout risque de choc électrique ou d'incendie.
6. Coupez l'alimentation électrique lorsque vous nettoyez la che.
7. N'utilisez pas cet appareil lorsque la che ou d'autres pièces ne fonctionnent pas ou sont endommagées.
Prenez contact avec le revendeur ou le service technique pour la maintenance.
Mise au rebut :
Il est interdit de jeter ce produit avec les déchets ménagers. Ce produit doit être mis au rebut via une
instance agréée pour le recyclage d'appareils électriques et électroniques.
Restriction de garantie :
Ce produit est assorti d'une garantie pour une période de 12 mois, à compter de la date d'achat, pour ce qui est des vices
de matériaux ou de fabrication. Lors d'une demande éventuelle de garantie/réparation, présentez le produit accompag-
né du titre d'achat. La garantie comprend le remplacement éventuel de pièces défectueuses. La garantie est considérée
comme nulle et non avenue en cas d'utilisation à mauvais escient et/ou de dommage causé par une utilisation erronée
ou par la négligence dans le chef de l'acheteur. Les frais de port des demandes de garantie sont à votre charge.
Manufactured for: SIBO B.V. Doornhoek 3950 5465 TC Veghel The Netherlands www.aqua-forte.nl
Figure 3
Tournez vers
la droite
OFF
