Sony SMF-D102 Operating Instructions

Italiano

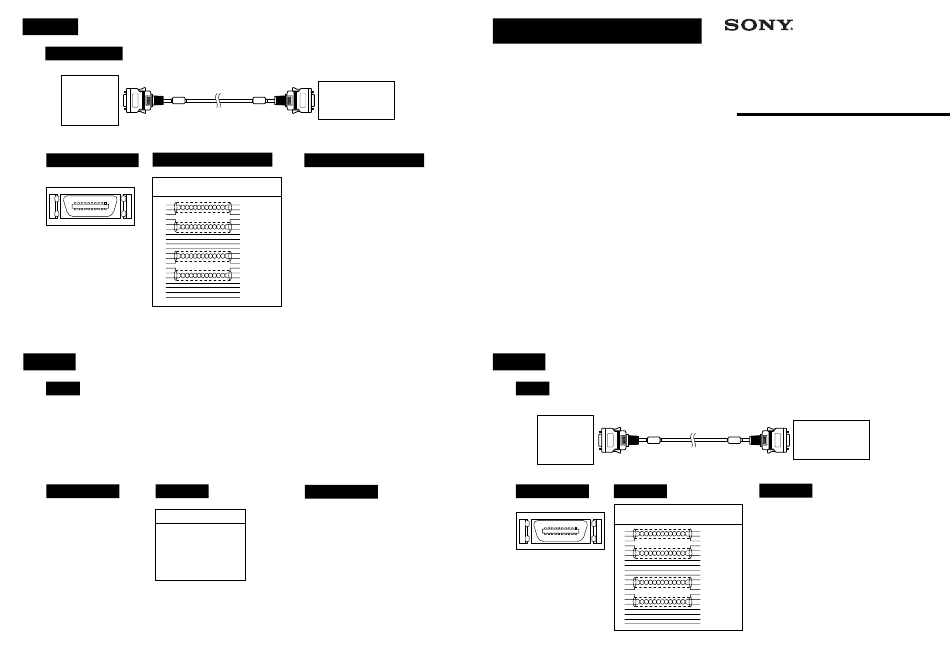

Collegamento
Prima effettuare il collegamento, assicurarsi che tutti gli apparecchi siano spenti.
Apparecchio con
uscita RGB
digitale conforme
a TMDS
SMF-D102 (2,0 m)
DFP a 20 piedini
SMF-D110 (10,0 m)
(maschio)
Collegamento terminali
Numero terminali
1 10
PC host
1
2
3
4
5
11 20 6
7
8
9
Note
10
11
• Non forzare il cavo per
12
13
inserirlo in un connettore di
14
forma diversa. 15
16
• Per dettagli, fare riferimento al
17
18
manuale di istruzioni
19
dell'apparecchio da collegare. 20
* Per il modello SMF-D102, i piedini numero
9, 10 e 17 sono aperti.
Proiettore di dati LCD e
altri dispositivi dotati di
ingresso RGB digitale
conforme a TMDS
DFP a 20 piedini
(maschio)
Caratteristiche tecniche
SMF-D102
Proiettore di dati
LCD Lunghezza 2,0 m
Peso 150 g
16 TX1+
SMF-D110
15 TX1–
14 TX1 SHIELD
13 TXC SHIELD Lunghezza 10,0 m
12 TXC+
11 TXC– Peso 860 g
20 GND
19 +5V DC
9 RESERVED9
10 RESERVED10
6 TX2+
5 TX2–
4 TX2 SHIELD
3 TX0 SHIELD
2 TX0+
1 TX0–
17 RESERVED17
18 SENSE
8 DDC/SDA
7 DDC/SCL
/Outline/Présentation/Kurzbeschreibung/
概要
Descripción general/Descrizione/
デジタルシグナルケーブルSMF-D102/D110はTMDS方式のデジタル
RGB 入出力端子（DFP20 ピン（メス） ）を使って LCD データプロジェ
クターなどと他の機器を接続するときに使います。
A Digital Signal Cable SMF-D102/D110 connects the LCD Data Projector,
with other equipment using the digital RGB input/output connectors (DFP
20-pin, female) compliance with TMDS.
Un câble de signal numérique SMF-D102/D110 est utilisé pour raccorder
un projecteur de données LCD, etc., doté d'un connecteur d'entrée RVB
numérique (DFP à 20 broches, femelle) compatible avec TMDS à un appareil
doté d'un connecteur de sortie RVB numérique (DFP à 20 broches, femelle)
compatible avec TMDS.
Über das digitale Signalkabel SMF-D102/D110 können Sie einen LCD-
Datenprojektor usw. mit digitalem RGB-Eingang (DFP, 20polig, weiblich)
und TMDS-Unterstützung an ein Gerät mit digitalem RGB-Ausgang (DFP,
20polig, weiblich) und TMDS-Unterstützung anschließen.
Un cable de señal digital SMF-D102/D110 conecta el proyector LCD de
datos, etc., que disponga de conector de entrada RGB digital (DFP de 20
contactos, hembra) que cumpla con TMDS con un equipo que disponga de
conector de salida RGB digital (DFP de 20 contactos, hembra) que cumpla
con TMDS.
Il cavo del segnale digitale SMF-D102/D110 viene utilizzato per collegare
il proiettore di dati LCD e altri dispositivi provvisti di un connettore di
ingresso RGB digitale (DFP a 20 piedini, femmina) conforme a TMDS ad
un apparecchio provvisto di un connettore di uscita RGB digitale (DFP a 20
piedini, femmina) conforme a TMDS.
日本語
接続
接続の際には、必ず各機器の電源を切ってください。
T M D S 方 式 の
デジタルRGB出力
をもつ機器
SMF-D102 (2.0 m)
DFP20 ピン
SMF-D110（10.0 m）
（オス）
ピンナンバー ピン接続
1 10
ホスト PC 側
1
2
3
4
5
11 20
6
7
8
9
10
11
12
13
14
15
ご注意
16
17
• 形状の異なるコネクターに無
18
19
理に差し込まないでくださ
20
い。
• 接続機器の取扱説明書を併せ
* SMF-D102 では、9、10、17 番ピンは
てご覧ください。
OPEN です。
Digital Signal
Cable
取扱説明書
Operating Instructions
Mode d'emploi
Bedienungsanleitung
Manual de instrucciones
Istruzioni per l'uso
SMF-D102/D110
Sony Corporation © 1999
Printed in Japan
T M D S 方式のデジタル
RGB 入力をもつ LCD デー
タプロジェクターなど
DFP20 ピン
（オス）
主な仕様
LCD データ
SMF-D102
プロジェクター側
長さ 2.0 m
16 TX1+
質量 150 g
15 TX1–
14 TX1 SHIELD
SMF-D110
13 TXC SHIELD
12 TXC+
11 TXC– 長さ 10.0 m
20 GND
19 +5V DC 質量 860 g
9 RESERVED9
10 RESERVED10
6 TX2+
5 TX2–
4 TX2 SHIELD
3 TX0 SHIELD
2 TX0+
1 TX0–
17 RESERVED17
18 SENSE
8 DDC/SDA
7 DDC/SCL
4-074-506-01 (1)
