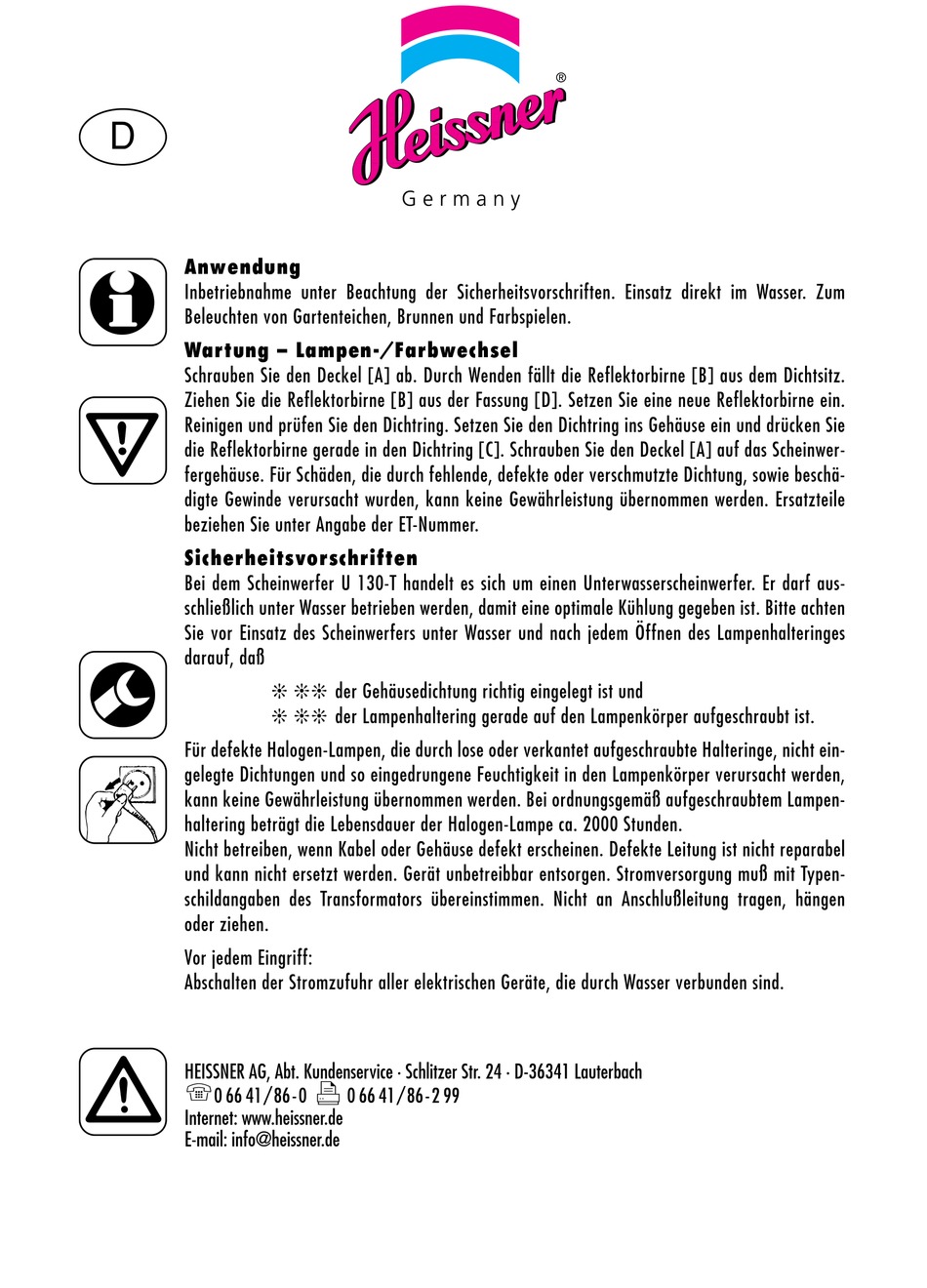

D
Anwendung
Inbetriebnahme unter Beachtung der Sicherheitsvorschriften. Einsatz direkt im Wasser. Zum
Beleuchten von Gartenteichen, Brunnen und Farbspielen.
Wartung – Lampen-/Farbwechsel
Schrauben Sie den Deckel [A] ab. Durch Wenden fällt die Reflektorbirne [B] aus dem Dichtsitz.
Ziehen Sie die Reflektorbirne [B] aus der Fassung [D]. Setzen Sie eine neue Reflektorbirne ein.
Reinigen und prüfen Sie den Dichtring. Setzen Sie den Dichtring ins Gehäuse ein und drücken Sie
die Reflektorbirne gerade in den Dichtring [C]. Schrauben Sie den Deckel [A] auf das Scheinwer-
fergehäuse. Für Schäden, die durch fehlende, defekte oder verschmutzte Dichtung, sowie beschä-
digte Gewinde verursacht wurden, kann keine Gewährleistung übernommen werden. Ersatzteile
beziehen Sie unter Angabe der ET-Nummer.
Sicherheitsvorschriften
Bei dem Scheinwerfer U 130-T handelt es sich um einen Unterwasserscheinwerfer. Er darf aus-
schließlich unter Wasser betrieben werden, damit eine optimale Kühlung gegeben ist. Bitte achten
Sie vor Einsatz des Scheinwerfers unter Wasser und nach jedem Öffnen des Lampenhalteringes
darauf, daß
❊ ❊❊ der Gehäusedichtung richtig eingelegt ist und
❊ ❊❊ der Lampenhaltering gerade auf den Lampenkörper aufgeschraubt ist.
Für defekte Halogen-Lampen, die durch lose oder verkantet aufgeschraubte Halteringe, nicht ein-
gelegte Dichtungen und so eingedrungene Feuchtigkeit in den Lampenkörper verursacht werden,
kann keine Gewährleistung übernommen werden. Bei ordnungsgemäß aufgeschraubtem Lampen-
haltering beträgt die Lebensdauer der Halogen-Lampe ca. 2000 Stunden.
Nicht betreiben, wenn Kabel oder Gehäuse defekt erscheinen. Defekte Leitung ist nicht reparabel
und kann nicht ersetzt werden. Gerät unbetreibbar entsorgen. Stromversorgung muß mit Typen-
schildangaben des Transformators übereinstimmen. Nicht an Anschlußleitung tragen, hängen
oder ziehen.
Vor jedem Eingriff:
Abschalten der Stromzufuhr aller elektrischen Geräte, die durch Wasser verbunden sind.
HEISSNER AG, Abt. Kundenservice · Schlitzer Str. 24 · D-36341 Lauterbach
1
0 66 41/86-0
Internet: www.heissner.de
E-mail: info@heissner.de
I
0 66 41/86-2 99
