A MARCAÇÃO DO NÚMERO DE LOTE E CÓDIGO DA PEÇA QUE APARECE NAS
FITAS É FACILMENTE REMOVIDA COM BORRACHA ESCOLAR OU COM PANO E ÁLCOOL
CÓD PRODUTO
Nº PEÇA
CÓD PRODUCTO
NR. PIEZA
CODE
ITEM
52130
50
BASE INF NICHO | BASE INF NICHO | LOWER BASE NICHO
52130
51
LATERAL DIR/ESQ NICHO | LATERAL DER/IZQUI NICHO | LEFT/RIGHT SIDE NICHO
52130
52
LATERAL CENTRO NICHO | SIDE CENTER NICHO
52130
53
BASE SUPERIOR | CUBIERTA SUPERIOR | TOP BASE
52130
54
PAINEL INFERIOR | PANEL INFERIOR | LOWER PANEL
52130
55
PAINEL SUPERIOR | PANEL SUPERIOR | TOP PANEL
52130
56
LATERAL TRASEIRA | LATERAL TRAZERA | REAR SIDE
52130
57
KIT ACESSÓRIO | KIT ACCESORIOS | ACCESSORIES SET
A
CAVILHA MADEIRA 6x30mm
CLAVIJA MADERA 6x30mm
6X30MM WOODEN DOWEL
X
PARAFUSO 4x12 CABEÇA PANELA
TORNILLO 4x12 CABEZA CUCHARA
4X12MM PAN HEAD SCREW
BP
BUCHA PLÁSTICA 8mm
TACO PLASTICO 8mm
8 MM PLASTIC PLUG
EE
JUNÇÃO 36mm
JUNCIÓN 36mm
36MM JUNCTION
PS
PASSA FIO 46mm
PASA-CABLES 46mm
46MM THREAD GUIDE
TERMO DE GARANTIA
A presente garantia deverá ser exercida nos prazos aqui indicados,
mediante apresentação deste certificado e da nota fiscal.
Para que o produto esteja assegurado pela garantia conferida neste
documento, o cliente deverá adotar as seguintes orientações e cuidados
quanto à montagem, conservação e limpeza.
MONTAGEM
A montagem deverá ser feita obedecendo as instruções do manual
de montagem que será fornecido com o produto no momento da entrega.
Para o uso adequado e conservação do móvel deve-se evitar maus
tratos, como por exemplo: bater portas e gavetas, arrastar ou riscar o
móvel, umidade ou calor excessivos e exposição ao sol, para evitar
possível alteração na cor original dos móveis.
Não será de responsabilidade da Notável Móveis problemas que
tenham origem na utilização dos produtos de forma inadequada ou
quebra do móvel em função do excesso de peso por colocação de pedras
de granito, mármore e outros.
- O peso suportado por cada prateleira deverá obedecer os valores
indicados na ilustração.
Também não serão de responsabilidade da Notável Móveis,
PRAZO DE GARANTIA
O prazo de garantia será de noventa (90) dias, conforme prevista no artigo 26 do Código
do Consumidor, a contar da efetiva entrega do produto, desde que observadas as condições
normais de uso e conservação. Essa garantia cobre defeitos de fabricação. A Indústria de
Móveis Notável não se responsabiliza pela garantia estendida adquirida pelos consumidores
junto aos lojistas e seguradoras, a garantia legal da fabricante é de 90 dias. Art. 26, II, CDC."
ESQUEMA DE MONTAGEM
INSTRUCCIONES DE MONTAJE
ASSEMBLY INSTRUCTIONS
5kg
53
51
52
5kg
51
50
La TELE deberá ser fijada en el panel. No
utilice la TELE apoyada sólo sobre el nicho.
The TV should be attached to the Panel. Do
RELAÇÃO DE PEÇAS | LISTA DE PIEZAS | PARTS LIST
DESCRIÇÃO
DESCRIPCIÓN
DESCRIPTION
RELAÇÃO DE FERRAGENS | LISTA DE HARDWARE |
PD
6
PARAFUSO 4,5x60mm CABEÇA CHATA
TORNILLO 4,5x60mm CABEZA PLANA
4,5X60MM FLAT HEAD SCREW
W
12
PARAFUSO 3,5X25MM CABEÇA CHATA
TORNILLO 3,5X25MM CABEZA PLANA
3.5X25MM FLAT HEAD SCREW
Y
6
PARAFUSO 3,5x40mm CABEÇA CHATA
TORNILLO 3,5x40mm CABEZA PLANA
3.5X40MM FLAT HEAD SCREW
PU
5
PARAFUSO UNIÃO 4x8mm
4X8MM SCREW
TORNILLO UNION 4x8mm
PC
2
PARAFUSO 5x32mm CABEÇA CHATA COM PORCA
TORNILLO 5x32mm CABEZA PLANA CON TUERCA
SCREW CHATA HEAD WITH NUT 5x32mm
problemas que tenham origem em:
- Instalações elétricas ou hidráulicas.
- Ações de cupins ou outras pragas.
- Armazenamento e deslocamento do móvel em locais impróprios e
não dedetizados periodicamente.
- Todo e qualquer recorte ou alteração nos móveis.
- Uso de produtos de limpeza ou abrasivos não recomendados.
CONSERVAÇÃO E LIMPEZA
Para maior durabilidade, recomenda-se que a limpeza dos móveis
seja feita da seguinte forma:
Nas partes externas (portas, laterais e frente de gaveta), internas,
vidros e espelhos, a limpeza deverá ser feita com pano limpo e levemente
umedecido em água e sabão neutro. Em seguida, deverá ser passado um
pano limpo e seco.
Em caso de transferência do móvel para local diverso, esta só
poderá ocorrer através de profissional especializado, sendo que para a
movimentação do móvel é necessário que o mesmo seja levantado do
chão. O produto não deve ser arrastado, pois avarias no manuseio e
transporte, não estão contempladas na garantia.
COD: 52130
PAINEL EROS
PANEL EROS
PAINEL EROS
56
56
55
15kg
54
A TV deverá ser fixada no Painel. Não
utilize a TV apenas apoiada sobre nicho.
not use the niche-only TV.
MATERIAL
MDP
MDP
MDP
MDP
MDP
MDP
MDP
.
LIST OF HARDWARE
6
8
9
4
2
DOCUMENTO DE FIANZA
Tampoco serán responsabilidad
Esta garantía se ejerce dentro del
de Notável Muebles los problemas que
periodo en el presente documento, con
se originan en:
la presentación de este certificado y la
- Instalaciones eléctricas o
factura.
hidráulicas.
P a r a q u e e l p r o d u c t o e s t é
- Acciones de termitas u otras
garantizado por la garantía dada en este
plagas.
documento, el cliente debe tomar las
- Almacenamiento y cambio del
siguientes directrices y precauciones de
mueble en locales inapropiados y no
instalación, mantenimiento y limpieza.
fumigados periódicamente.
- Todo y cada corte o cambio en
MONTAJE
los muebles.
El montaje se realizará siguiendo
- Uso de productos de limpieza o
las instrucciones de ensamblaje que
abrasivos no recomendados.
serán proporcionadas con la entrega del
producto.
CUIDADO Y LIMPIEZA
Para el uso adecuado y la
Para una mayor durabilidad, se
recomienda que la limpieza de los
conservación del mueble se debe evitar
los malos tratos, tales como: golpear
muebles sea hecha como sigue:
En las partes externas (puertas,
puertas y cajones, arrastrar o arañar los
muebles, humedad o el calor excesivos y
laterales y frontales de cajón), internas,
vidrios y espejos, la limpieza debe ser
la exposición al sol para evitar un posible
cambio en el color original de los
hecha con paño limpio y ligeramente
humedecido con agua y jabón suave. A
muebles.
No será responsabilidad de
continuación, se debe pasar un paño
limpio y seco.
Notável Móveis problemas que se
originen en el uso de los productos de
En el caso del traslado del mueble
a otro sitio, esto sólo puede ocurrir a
forma inapropiada o ruptura del mueble
en función de exceso de peso mediante
través de profesionales especializados,
y para el manejo del mueble se requiere
la colocación de piedras de granito,
mármol y otros.
que el mismo sea levantado del piso. El
producto no debe ser arrastrado pues
- El peso soportado por cada
estante debe cumplir con los valores
daños en la manipulación y el transporte
no están cubiertos por la garantía.
indicados en la ilustración.
DIMENSÕES TOTAIS | DIMENSIONES TOTALES |
OVERALL DIMENSIONS
VOLUME | VOLUMEN | VOLUME: 01
CAPACIDADE TV | CAPACIDAD TV | TV SIZE: 49''
01. A marcação do número de lote e código da peça que aparece nas fitas é facilmente removida com
borracha escolar ou com pano e álcool.
01. La marca del número de lote y el código de pieza que aparece en las cintas se quita fácilmente con
goma escolar o con paño y alcohol.
01. The marking of the lot number and part code that appears on the tapes is easily removed with school
rubber or with cloth and alcohol.
02. Para reclamações, ter à mão a etiqueta do produto com número do lote e data da fabricação.
02. Para cualquiera que sea la reclamación hay que tener siempre a mano la etiqueta del producto con el
número del lote y la fecha de fabricación.
02. For complaints always have the product label with the batch number and manufacturing date at hand.
03. Sr. Montador, favor conferir as peças antes da montagem, pois só efetuamos a troca do produto antes de
ser montado.
03. Señor ensamblador, favor conferir las piezas antes del montaje, pues sólo cambiamos los productos antes
de ensamblados.
03. Mr. Assembler, please check parts before assembling. We only replace products before put together.
FERRAMENTAS PARA MONTAGEM E INSTALAÇÃO
HERRAMIENTAS PARA ENSAMBLAJE E INSTALACIÓN
TOOLS FOR ASSEMBLY AND INSTALLATION
Ferramentas não fornecidas | Herramientas no proporcionadas | Tools not supplied
PARAFUSADEIRA
CHAVE PHILIPS E FENDA
NÍVEL
DESTORNILLADOR
DESTORNILLADOR
NIVEL
ELETRIC SCREW
NIVEL
Y DE CRUCETA
DRIVER
PHILLIPS
SCREWDRIVER
Montagem
Instalação
ATENÇÃO: Sugerimos montar os produtos sobre
Ensamblaje
a embalagem para evitar arranhões nas peças.
Instalación
PRECAUCIÓN: Sugerimos ensamblar los
Assembly
Installation
productos sobre el embalaje para evitar
rayaduras en las partes.
ATTENTION: We suggest assembling the
products on the packaging to avoid scratches on
COD PEÇA
QTDE
COMP.
COD PIEZA
CTD.
LARGO
PART CODE
QTY.
LENGTH
43472-50
1
900
43473-51
2
108
42947-52
1
108
43474-53
1
900
43475-54
1
1200
43464-55
1
1200
42951-56
2
600
42953-57
1
-
SC
SACHÊ DE COLA 5g
SACHÊ DE PEGAMENTO 5g
5G GLUE SACHET
CC
CAVILHA PLÁSTICA ESCALONADA 8x26mm
CLAVIJA PLÁSTICA ESCALONADA 8x26mm
6X8X26MM PLASTIC STAGGERED PEG
CM
ANGULAR AÇO 20X16X12 mm
15X15X40MM ANGLE
CANTONEIRA AÇO 20X16X12 mm
SM
SUPORTE METAL PARA PAINEL
SOPORTE DE PANEL METÁLICO
METAL PANEL SUPPORT
WARRANTY TERM
This warranty shall be applied
Notável Móveis either problem from:
within the time limits specified herein, by
presentation of this certificate and
installations.
invoice.
In order for the product to be
covered by the warranty provided in this
furniture in inappropriate places and not
document, the client should follow the
fumigated periodically.
following guidelines and precautions for
assembly, maintenance and cleaning.
furniture.
ASSEMBLY
abrasives not recommended.
Assembly must be carried out
according to the instructions in the
assembly manual which is supplied with
the product at the time of delivery.
that the furniture be cleaned this way:
For proper use and conservation
of this furniture, mistreatment should be
and drawer front), inside, glass and
avoided, such as hitting doors and
mirrors, the cleaning should be done with
drawers, dragging or scratching the
a cloth clean and lightly moistened with
furniture, excessive moisture or heat to
mild soap and water. Then a clean, dry
avoid possible changes in its original
cloth should be used.
color.
Problems from improper use of
to a different place, this can only be done
the products as breaking of the furniture
by specialized professionals, and for the
due to the excess weight by installation
moving of the furniture it is necessary
of granite, marble, and others will not be
that it is lifted off the ground. It should not
the responsibility of Notável Móveis
be dragged because malfunctions due to
- The weight withstood by each
handle and moving are not covered by
shelf/drawer must comply with the
the warranty.
values indicated in illustration.
: 1180x1180x224mm
5M
MARTELO
TRENA
MARTILLO
CINTA MÉTRICA
MEASURING
HAMMER
TAPE
the parts.
LARG
ESP
ANCHO
ESP
WIDTH
THICK
250
15
248
15
198
15
250
15
445
12
445
12
70
15
-
-
1
6
2
4
It will not be responsibility of the
- E l e c t r i c a l o r h y d r a u l i c
- Actions of termites or other pests.
- Storage and moving of the
- Any trimming or alteration in the
- Use of cleaning agents or
UPKEEP AND CLEANING
For durability, it is recommended
In the outer parts (doors, sides
In case of transfer of the furniture

Advertisement

loading
Need help?

Need help?

Do you have a question about the 52130 and is the answer not in the manual?

Questions and answers

Summary of Contents for Notável Móveis 52130

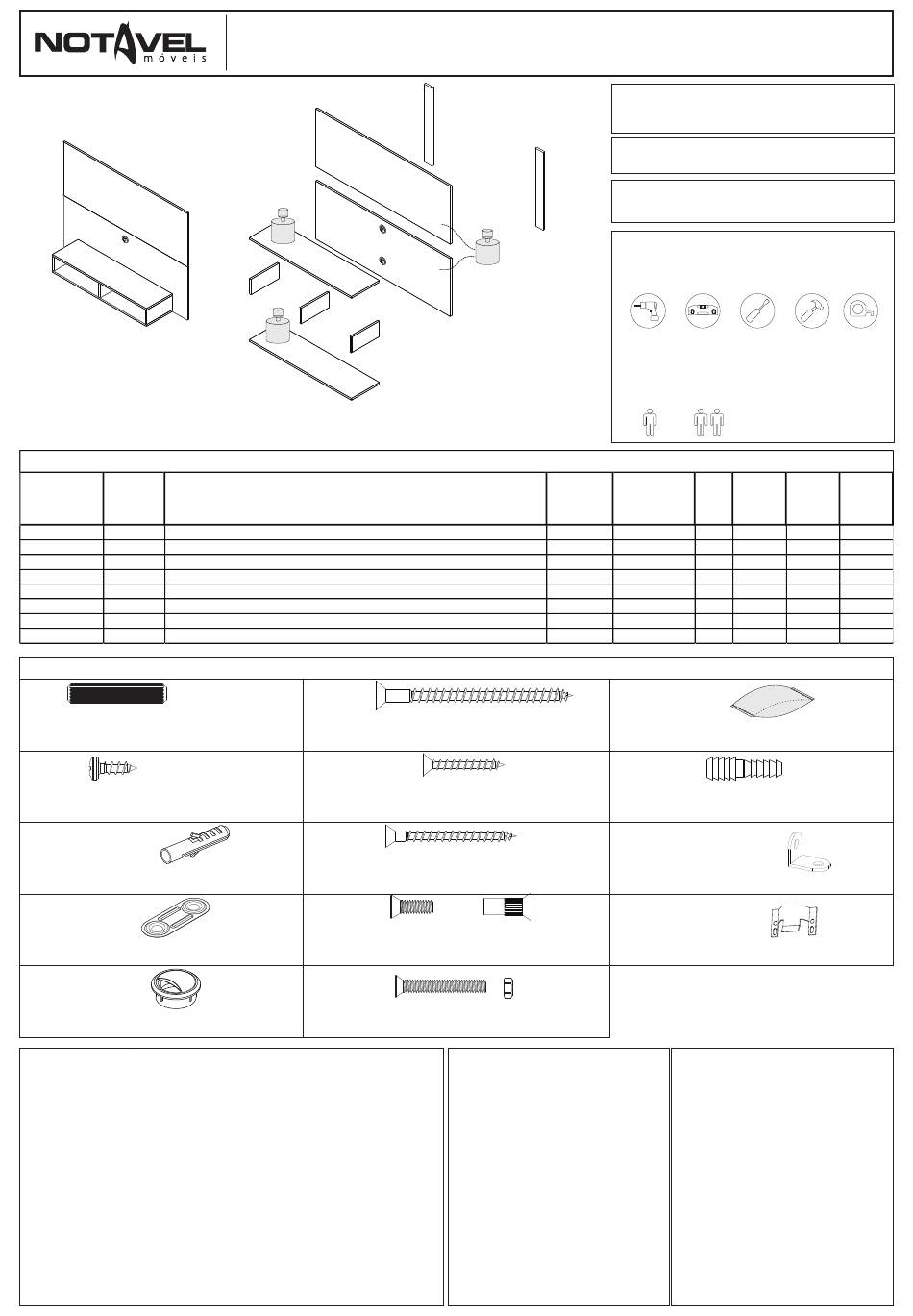

  • Page 1 COD: 52130 DIMENSÕES TOTAIS | DIMENSIONES TOTALES | ESQUEMA DE MONTAGEM PAINEL EROS OVERALL DIMENSIONS : 1180x1180x224mm INSTRUCCIONES DE MONTAJE PANEL EROS VOLUME | VOLUMEN | VOLUME: 01 ASSEMBLY INSTRUCTIONS PAINEL EROS CAPACIDADE TV | CAPACIDAD TV | TV SIZE: 49'' 01.
  • Page 2 PASSO 1 PASSO 5 PASSO 9 Fazer a preparação de todas as peças, com os acessórios 1 - Fixar a peça 53 na peça 54 utilizando os parafusos com 1 - Em seguida, posicione os suportes SM e fixe-os nas e as quantidades dos mesmos.
