Ever Optima User Manual

PL
PL
1. Firma EVER udziela gwarancji na listwę antyprzepięciową OPTIMA na okres 72 miesięcy licząc od daty sprzeda y.
2. Warunkiem realizacji naprawy gwarancyjnej jest prawidłowo wypełniona karta gwarancyjna lub dowód zakupu.
3. Gwarancja nie obejmuje uszkodzeń powstałych z winy u ytkownika wskutek niewłaściwej eksploatacji, w tym skutków ingerencji w strukturę listwy osób nieupowa nionych, zalania cieczą
oraz wszelkich uszkodzeń termicznych i mechanicznych.
4. Samodzielne dokonywanie napraw, zdejmowanie obudowy lub jakiekolwiek próby ingerencji wewnątrz urządzenia powodują utratę uprawnień z tytułu gwarancji.
5.Listwa powinna być dostarczona osobiście lub przesłana na adres Serwisu. Warunkiem pokrycia kosztów przesyłki przez EVER jest realizacja wysyłki w sposób wskazany na stronie
www.ever.eu.
6. Gwarancja obowiązuje tylko na terenie Rzeczypospolitej Polskiej.
7. Gwarancja na sprzedany towar konsumpcyjny nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z niezgodności towaru z umową.
8. Adres Serwisu: EVER Sp. z .o.o., 60-003 Poznań, ul. Wołczyńska 19, tel.: +48 61 6500 419, faks: +48 61 6510 927, email: serwis@ever.eu.
Informacje dotyczące ubezpieczenia dostępne na stronie www.ever.eu.
Odciąć i zachować
PL
Dla prawidłowej pracy urządzenie powinno być podłączane do gniazda sieciowego wyposa onego w bolec uziemiający. Urządzenie nale y stosować w pomieszczeniach, w których instalacja
elektryczna posiada jednoznacznie zidentyfikowane przewody: fazowy i neutralny.
Układ wyprowadzeń gniazda zasilającego powinien wyglądać jak na rysunku 1:
Aby podłączyć listwę zabezpieczającą EVER nale y:
podłączyć wtyczkę sieciową listwy zabezpieczającej do gniazda sieciowego,
ź
wtyczki urządzeń zabezpieczanych wło yć do gniazd listwy zabezpieczającej,
ź
załączyć wyłącznik sieciowy,
ź
pojawienie się napięcia w gniazdach sieciowych sygnalizowane jest podświetleniem klawisza wyłącznika.
ź
ZALECENIA EKSPLOATACYJNE
W przypadku braku napięcia w gniazdach (brak podświetlenia wyłącznika) listwy nale y skontrolować obecność napięcia w gnieździe sieciowym, do którego produkt jest podłączony. Je eli
ź
mimo występowania napięcia na zaciskach wtyczki zasilającej listwy nadal brakuje napięcia w gniazdach listwy, oznacza to, i produkt wymaga naprawy informacje odnośnie realizacji
naprawy znajdują się na stronie www.ever.eu.
ź Listwę nale y stosować wyłącznie w instalacjach ze stykiem ochronnym (bolcem uziemiającym)!
Z uwagi na typ i sposób umiejscowienia bezpiecznika, jako jeden ze stopni ochrony, wykorzystywane są układy zabezpieczające w instalacji budynku.
ź
W zale ności od podło a, do którego mocowana będzie listwa (beton, cegła, płyta kartonowo gipsowa), nale y zastosować odpowiedni zestaw kołków wraz z śrubami dla danego podło a.
ź
Monta wykonać zgodnie z załączonym szablonem mocowania.
UWAGA! Całkowite odłączenie listwy zabezpieczającej od sieci zasilającej następuje po wyjęciu wtyczki przewodu zasilającego z gniazdka, które powinno być łatwo dostępne i znajdować się
w pobli u urządzenia.
UWAGA! Urządzenie przeznaczone do u ytku wewnętrznego. Chronić przed wilgocią.
PARAMETRY \ MODEL
Indeks
Rodzaj listwy
Napięcie i częstotliwość znamionowa
Prąd maksymalny (sumaryczny)
Obcią alność jednego gniazda
Moc maksymalna (sumaryczna)
Ilość i typ gniazd sieciowych
Zabezpieczenie nadprądowe
Typ zabezpieczenia przepięciowego
Zabezpieczane linie
Absorpcja energii (sumaryczna)
Napięcie próby U
Napięciowy poziom ochrony U
Napięcie trwałej pracy U
Prąd udarowy I
MAX (L-N)
Sygnalizacja
Wtyczka
Wyłącznik sieciowy
Wymiary [szer. x dł. x wys.]
Długość przewodu
Waga netto
Właściwe postępowanie ze zu ytym sprzętem elektrycznym i elektronicznym przyczynia się do uniknięcia szkodliwych dla zdrowia ludzi i środowiska naturalnego konsekwencji,
wynikających z obecności składników niebezpiecznych oraz niewłaściwego składowania i przetwarzania takiego sprzętu
(Ust. z dn. 29.07.2005 r. o zu ytym sprzęcie elektrycznym i elektronicznym Art. 22.1 pkt 1,2.).
Przekreślony symbol pojemnika na śmieci oznacza, e na terenie Unii Europejskiej po zakończeniu u ytkowania produktu nale y się go pozbyć w osobnym, specjalnie do tego
przeznaczonym punkcie. Dotyczy to zarówno samego urządzenia, jak i akcesoriów oznaczonych tym symbolem. Nie nale y wyrzucać tych produktów razem z nie sortowanymi
odpadami komunalnymi.
KARTA GWARANCYJNA LISTWY ANTYPRZEPIĘCIOWEJ OPTIMA
Data sprzeda y, podpis i pieczęć sprzedawcy
WARUNKI GWARANCJI
KONIEC GWARANCJI

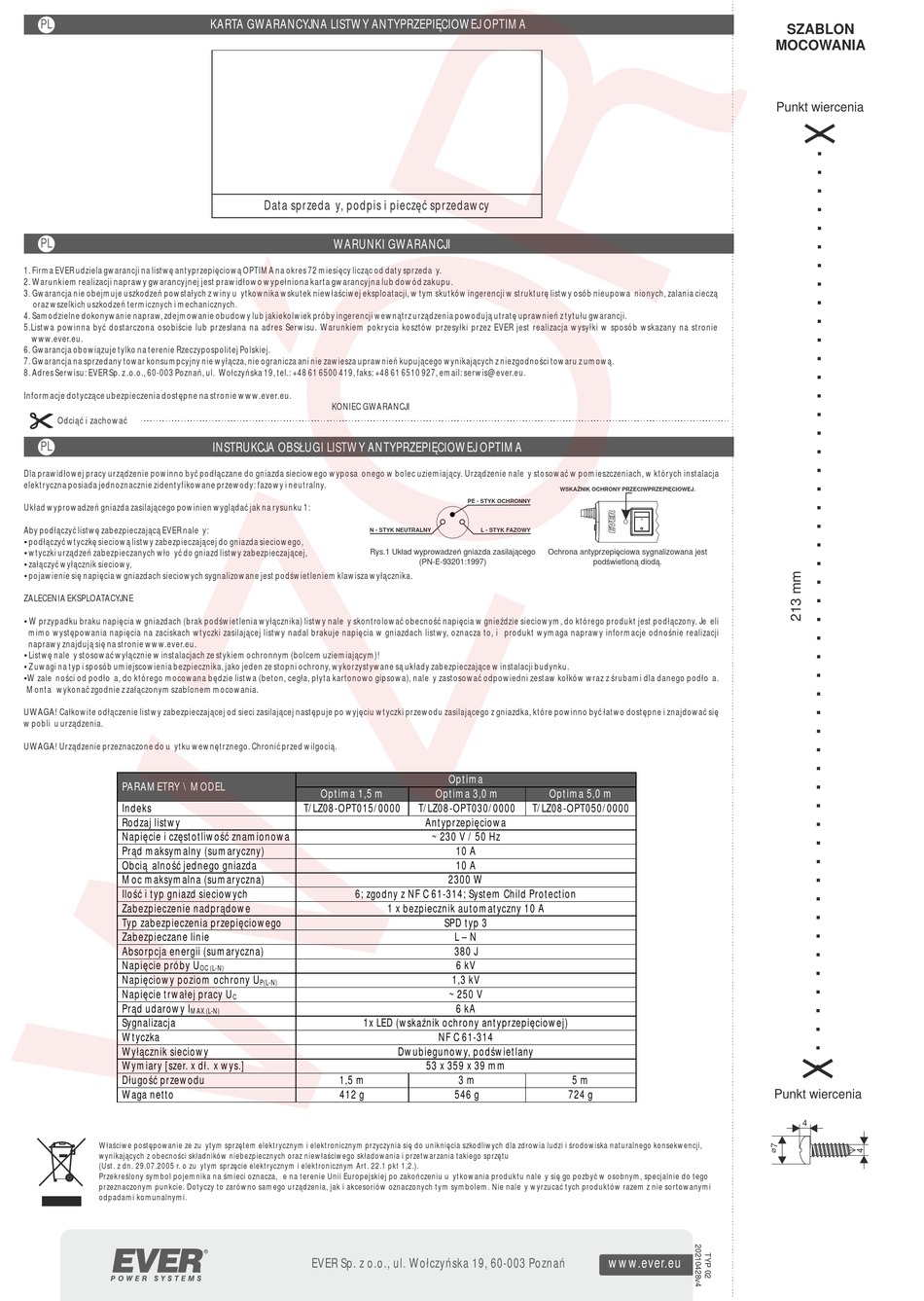

INSTRUKCJA OBSŁUGI LISTWY ANTYPRZEPIĘCIOWEJ OPTIMA
N - STYK NEUTRALNY
Rys.1 Układ wyprowadzeń gniazda zasilającego
Optima 1,5 m
T/LZ08-OPT015/0000
6; zgodny z NF C 61-314; System Child Protection
OC (L-N)
P(L-N)
C
1x LED (wskaźnik ochrony antyprzepięciowej)
1,5 m
412 g
EVER Sp. z o.o., ul. Wołczyńska 19, 60-003 Poznań
WSKAŹNIK OCHRONY PRZECIWPRZEPIĘCIOWEJ.
PE - STYK OCHRONNY
L - STYK FAZOWY
Ochrona antyprzepięciowa sygnalizowana jest
(PN-E-93201:1997)
Optima
Optima 3,0 m Optima 5,0 m
T/LZ08-OPT030/0000 T/LZ08-OPT050/0000
Antyprzepięciowa
~ 230 V / 50 Hz
10 A
10 A
2300 W
1 x bezpiecznik automatyczny 10 A
SPD typ 3
L – N
380 J
6 kV
1,3 kV
~ 250 V
6 kA
NF C 61-314
Dwubiegunowy, podświetlany
53 x 359 x 39 mm
3 m
546 g
podświetloną diodą.
5 m
724 g
www.ever.eu
SZABLON
MOCOWANIA
Punkt wiercenia
Punkt wiercenia
