- Page 1 11189_Version 11/2016 V1.4 Betriebsanleitung Betriebsanleitung Betriebsanleitung Operating manual Operating manual Operating manual...
- Page 2 Vorwort: Diese Betriebsanleitung ist gültig für das Produkt PRCD-K + 30mA ab dem Produktionsdatum 2021 02. Sicherheitshinweise: Die Installation, Inbetriebnahme und Funktionsüberprüfung muss durch eine Elektrofachkraft (EFK) erfolgen! 5 SICHERHEITSREGELN: Vor Beginn der Arbeiten: • Freischalten • gegen Wiedereinschalten sichern •...
- Page 3 Anwendungsbereich: Der PRCD-K + ist ein allpolig schaltender ortsveränderlicher Personenschutzschalter mit elektronischer Fehlerauswertung für die Verwendung im IT-System (z.B. Notstromaggregat, Trenntransformator), um Personen und elektrischen Betriebsmitteln eine sichere Stromentnahme aus einem Speisepunkt zu ermöglichen. Hinweis: Die Durchgängigkeit des Schutzleiterkreises ist aufgrund von Varistoren nicht gegeben.
-
Page 4: Montage
Montage: • Achten Sie beim Anschluss des Gerätes auf die Bezeichnung „IN“ (Eingangs- bzw. Netzseite) und „OUT“ (Ausgangs- bzw. Verbraucherseite) sowie auf die Pfeilrichtung in der Elektronikabdeckung. • Normen/Regelwerk DIN VDE 0661 u. DGUV Information 203-006 (bisher BGI/GUV-I 608) Typen Anschlussleitung H05BQ-F H07BQ-F H07RN-F... -
Page 5: Technische Daten
Technische Daten: Nennspannung: = 230V~ Nennfrequenz: = 50Hz Nennstrom: = 16A Nenndiff erenzstrom: = 30mA (Art. Nr. 968011355) Δn Umgebungstemperatur: -25°C bis +45°C Schutzart: IP55 Produktübersicht: LED (rot) LED (grün) Taste... - Page 6 Funktion: • Der PRCD-K + ist allpolig schaltend: Im Falle eines Fehlers wird der Stromfluss über Phase (L) und Neutralleiter (N) unterbrochen und die Signaleinheit (LED) am Gerät leuchtet oder blinkt in der Farbe Rot. Beim roten Blinken der LED liegt ein quittierbarer Fehler vor. Mit einem Tastendruck wird der Fehler quittiert, anschließend muss die Ursache beseitigt werden und der PRCD-K + kann wieder eingeschaltet werden.
-
Page 7: Bedienung
Bedienung: grün EINSCHALTEN • Den Netzstecker des PRCD-K + an ein Aggregat anstecken. Bei ordnungsgemäßer Netzversorgung blinkt nach ca. 2 Sek. >drücken Überprüfungszeit die Signaleinheit in der Farbe GRÜN. grün • Die grüne Taste vom PRCD-K + drücken. Der PRCD-K + schaltet EIN, die Signaleinheit leuchtet dauerhaft in der Farbe GRÜN. - Page 8 Fehleranzeige: wird durch Differenzstromfehler rotes Blinken Signaleinheit angezeigt. Der PRCD-K + von PCE gibt in solchem Fall eine optische Warnung aus und schaltet sofort ab. Der Schutzleiter bleibt bis zum Quittieren geschlossen! >drücken Wenn während des Einschaltens die Signaleinheit um den Taster liegt ein Fehler vor.
-
Page 9: Safety Instructions
Introduction: This operating instruction is valid for the product PRCD-K + 30mA from the production date 2021 02. Safety instructions: Installation, commissioning and function testing must be carried out by a qualified electrician! 5 SAFETY RULES: Before starting work: • Disconnect mains! •... -
Page 10: Field Of Application

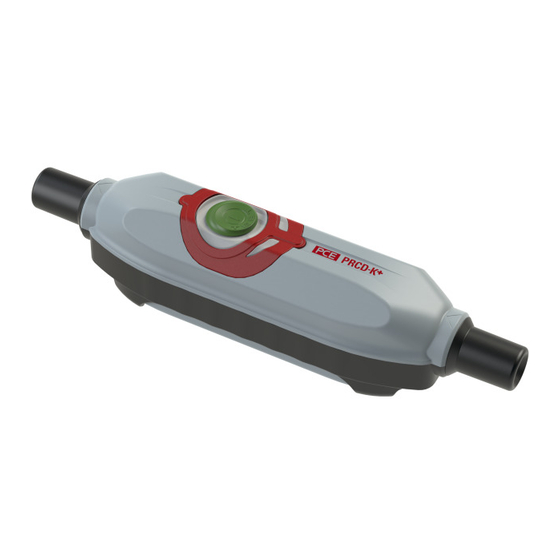

Field of application: The PRCD-K + is an all-pole switching portable RCD circuit breaker with electronic fault evaluation for use in IT-systems (e.g. emergency power generator, isolating transformer) to enable persons and electrical equipment to safely draw current from a feed point. Note: The continuity of the protective earth circuit is not given due to varistors. - Page 11 Assembly: • When connecting the device, pay attention to the designation “IN” (input or mains side) and “OUT” (output or consumer side) as well as on the arrow direction inside the electronics cover. • Codes/Standards DIN VDE 0661 and DGUV Information 203-006 (former BGI/GUV-I 608) Connection cable H05BQ-F H07BQ-F...
-
Page 12: Technical Data
Technical data: Nominal voltage: = 230V~ Rated frequency: = 50Hz Rated current: = 16A Nominal diff erential current: I = 30mA (Cat.No. 968011355) Δn Ambient temperature: -25°C to +45°C Protection class: IP55 Overview LED control unit: LED (red) LED (green) Button... - Page 13 Function: • The PRCD-K + switches all poles when tripped: In the event of a fault, the power supply via L and N is interrupted and the signal unit on the device lights up or blinks red. When the LED flashes red, an acknowledgeable error is present. The fault is acknowledged by pressing the button, then the cause must be eliminated and the PRCD-K + can be switched on again.
-
Page 14: Operation
Operation: green Switch ON • Insert the mains plug of the PRCD-K + into a socket outlet. If the mains power supply is OK, the signal unit flashes after GREEN >Push approx. 2 sec. testing time of the unit. green •... -
Page 15: Error Indicators
Error indicators: are indicated by the signal unit Differential current faults RED. In this case, the PRCD-K + from PCE gives a visual flashing warning and switches off immediately. The PE conductor circuit remains closed until the fault is cancelled! >Push If, when switching on, the signal unit illuminates RED or... - Page 16 Dokument / Document: 11199_Version 02/2021 V1.0 Dateiname / Filename: 11199 Betriebsanleitung V1.0.pdf Seitenanzahl / Number of pages: 16 © PCE - Änderungen im Sinne der technischen Weiterentwicklung vorbehalten. Changes in terms of technical development reserved. Angaben erfolgen ohne Gewähr. Details are given without guarantee! Kontaktdaten des Herstellers / contact details manufacturer PC Electric GmbH Diesseits 145 | A-4973 St.
