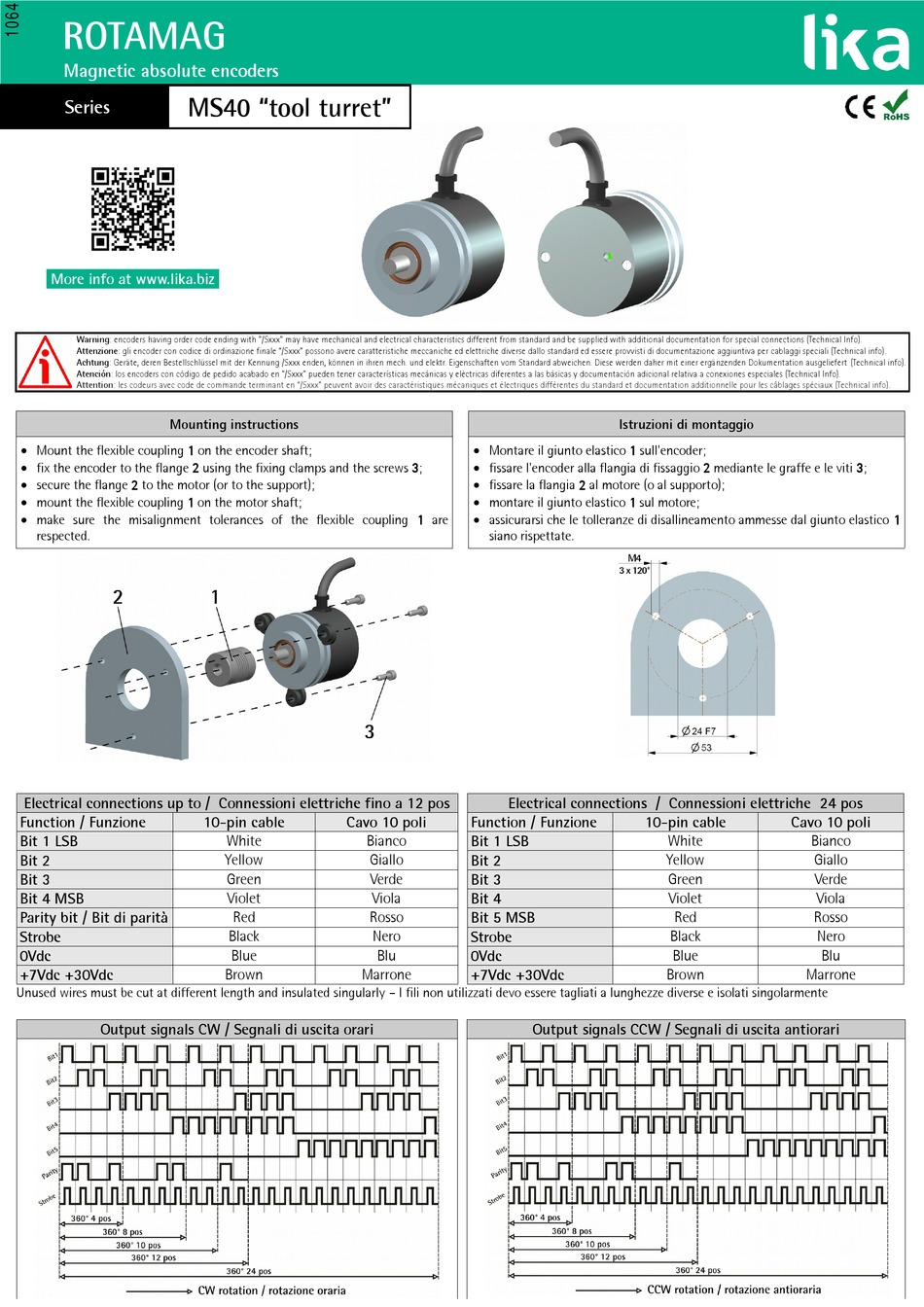

Lika ROTAMAG MS40 Series Mounting Instructions

ROTAMAG
Magnetic absolute encoders
MS40 "tool turret"
Series
More info at www.lika.biz
Warning: encoders having order code ending with "/Sxxx" may have mechanical and electrical characteristics different from standard and be supplied with additional documentation for special connections (Technical Info).
Attenzione: gli encoder con codice di ordinazione finale "/Sxxx" possono avere caratteristiche meccaniche ed elettriche diverse dallo standard ed essere provvisti di documentazione aggiuntiva per cablaggi speciali (Technical info).
Achtung: Geräte, deren Bestellschlüssel mit der Kennung /Sxxx enden, können in ihren mech. und elektr. Eigenschaften vom Standard abweichen. Diese werden daher mit einer ergänzenden Dokumentation ausgeliefert (Technical info).
Atención: los encoders con código de pedido acabado en "/Sxxx" pueden tener características mecánicas y eléctricas diferentes a las básicas y documentación adicional relativa a conexiones especiales (Technical Info).
Attention: les codeurs avec code de commande terminant en "/Sxxx" peuvent avoir des caractéristiques mécaniques et électriques différentes du standard et documentation additionnelle pour les câblages spéciaux (Technical info).
Mounting instructions
 Mount the flexible coupling 1 on the encoder shaft;
 fix the encoder to the flange 2 using the fixing clamps and the screws 3;
 secure the flange 2 to the motor (or to the support);
 mount the flexible coupling 1 on the motor shaft;
 make sure the misalignment tolerances of the flexible coupling 1 are
respected.
Electrical connections up to / Connessioni elettriche fino a 12 pos
Function / Funzione
Bit 1 LSB
Bit 2
Bit 3
Bit 4 MSB
Parity bit / Bit di parità
Strobe
0Vdc
+7Vdc +30Vdc
Unused wires must be cut at different length and insulated singularly – I fili non utilizzati devo essere tagliati a lunghezze diverse e isolati singolarmente
Output signals CW / Segnali di uscita orari
10-pin cable Cavo 10 poli
White Bianco
Yellow Giallo
Green Verde
Violet Viola
Red Rosso
Black Nero
Blue Blu
Brown Marrone
Istruzioni di montaggio
 Montare il giunto elastico 1 sull'encoder;
 fissare l'encoder alla flangia di fissaggio 2 mediante le graffe e le viti 3;
 fissare la flangia 2 al motore (o al supporto);
 montare il giunto elastico 1 sul motore;
 assicurarsi che le tolleranze di disallineamento ammesse dal giunto elastico 1
siano rispettate.
Electrical connections / Connessioni elettriche 24 pos
Function / Funzione 10-pin cable
Bit 1 LSB
Bit 2
Bit 3
Bit 4
Bit 5 MSB
Strobe
0Vdc
+7Vdc +30Vdc
Output signals CCW / Segnali di uscita antiorari
Cavo 10 poli
White Bianco
Yellow Giallo
Green Verde
Violet Viola
Red Rosso
Black Nero
Blue Blu
Brown Marrone
