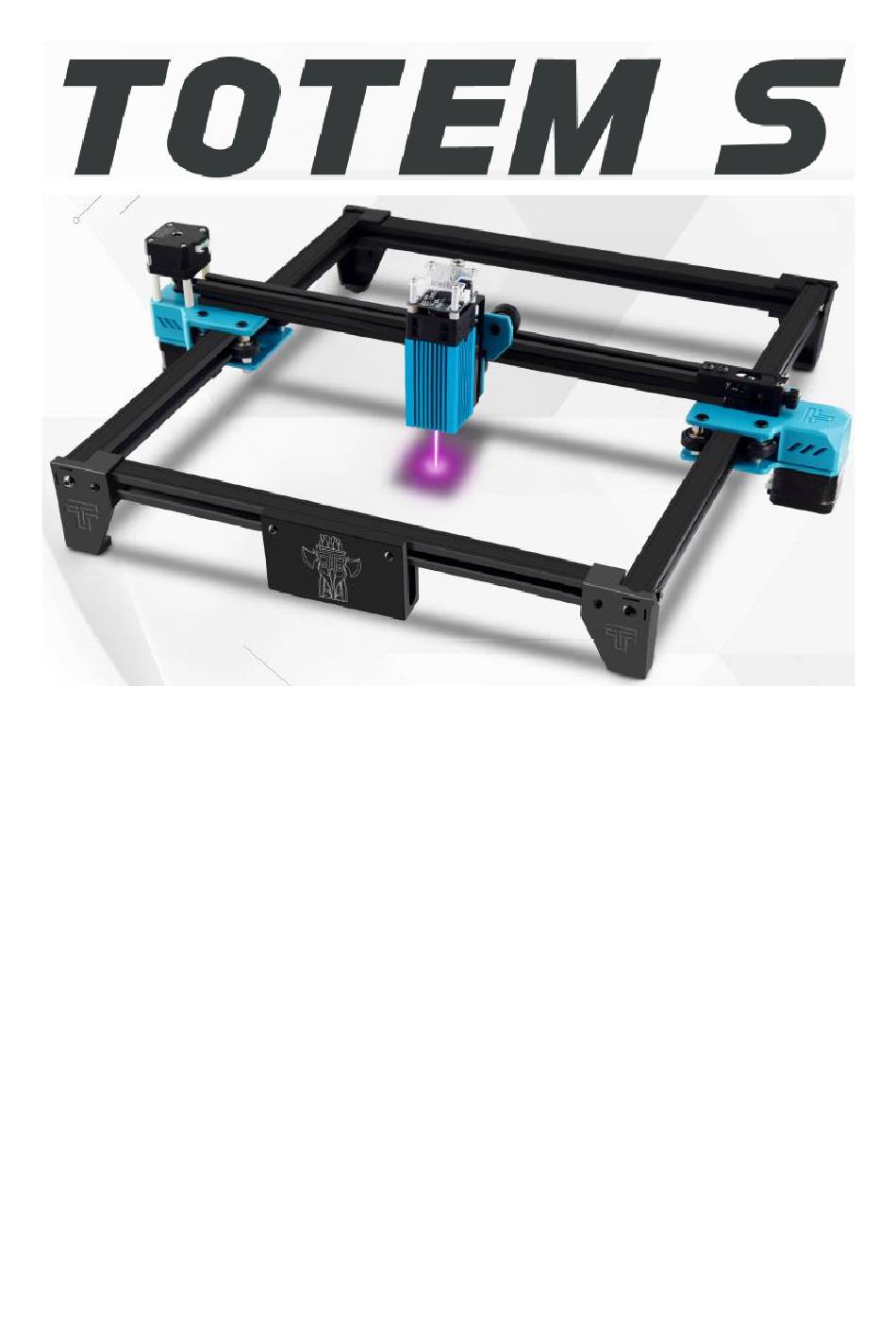

Totem S
User Manual • Uživatelský manuál •
Užívateľský manuál • Használati utasítás •
Benutzerhandbuch

Advertisement

loading
Need help?

Need help?

Do you have a question about the Totem S and is the answer not in the manual?

Questions and answers

Summary of Contents for ALZA Totem S

  • Page 1 Totem S User Manual • Uživatelský manuál • Užívateľský manuál • Használati utasítás • Benutzerhandbuch...
  • Page 2 English 1 - 21 Čeština 22 - 42 Slovenčina 43 - 63 Magyar 64 - 85 Deutsch 86 - 107...
  • Page 3 Read the user manual carefully to get the best experience and avoid unnecessary damage. Keep this manual for future reference. If you have any questions or comments about the device, please contact the customer line. www.alza.co.uk/kontakt ✉ ✆ +44 (0)203 514 4411 Importer Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz...
  • Page 4 Warning LASER FOCUS REDUCE HEAT AND GLARE WHICH CAN HARM HUMANS, ANIMALS AND OBJECTS. FOLLOW THE INSTRUCTIONS. MISUSE WILL BE AT YOUR OWN RISK. Avoid direct eye contact, may lead to blindness. Avoid exposure to body surface, it burns. Put base plate under the workpiece. Avoid using near combustible objects or gasses.
  • Page 5 Parts List X-axis guide rail Y-axis frame front rear Y-axis frame right Y axis frame left profile X 1 profiles X 2 part X 1 part X 1 Z-axis fine-tuning Foot Pad X 4 Laser head X 1 Carriage head X 1 module X 1 Tensioner X 1 Motherboard Fixed...
  • Page 6 Know Your Engraving Machine 1. Z-axis Fine—Tuning Module 2. Laser Head 3. Foot Pad 4. Motherboard Fixed seat 5. Tensioner 6. Y Axis Motor...
  • Page 7 7. Y-Axis Right Injection Molded 8. Carriage Head 9. Motherboard 10. X Axis Motor 11. Y-Axis Left Injection Molded 12. Y Axis Motor 1. Install the Feet M*5 Screws (4 Pcs) T-Nut 20-M5 (2 Pcs) M*410 Screws (4 pcs) T-Nut 20-M5 (4 pcs) Note: 1.
  • Page 8 2. Install the Feet M*5 Screws (4 Pcs) T-Nut 20-M5 (2 Pcs) M*410 Screws (4 pcs) T-Nut 20-M5 (4 pcs) 3. Install the Carriage Head X Axis Profile Eccentric Nut If it is difficult to push in, you can adjust the eccentric nut of the carriage head.
  • Page 9 4. Install the Left Support T-nuts and screws have been fixed on the injection moulded part T-Nut 20-M4 (2 Pcs) Half Round Head M4*10 (2 Pcs) If the wheel is hovering and rotating, it does not fit the profile. The eccentric nut can be adjusted clockwise from the screw head with a wrench...
  • Page 10 5. Install the Right Support T-nuts and screws have been fixed on the injection moulded part T-Nut 20-M4 (1 Pcs) Half Round Head M4*10 (1 Pcs) A If the wheel is hovering and rotating, it does not fit the profile. The eccentric nut can be adjusted clockwise from the screw head with a wrench 6.
  • Page 11 2. The timing belt is set on the head of the carriage M4*8 Screws (2 Pcs) T-Nut 20-M4 (2 Pcs) T-Nuts should be placed vertically corresponding to the profile 3. Fix the tensioner with screws and T—nuts.
  • Page 12 M3*18 Screws (1 Pcs) 4. The timing belt line is sleeved on the idler pulley, push it into the fixing seat and lock the screw, then screw the nut to install it 7. Install the Lifting Platform M3*8 Screws (4 Pcs)
  • Page 13 8. Install the Motherboard M4*12 Screws (2 Pcs) T-Nut 20-M4 (2 Pcs) 9. Laser Head Focusing Using a fixed focus laser head, Control the focus of the laser head by adjusting the lift table, the fixed focus distance is 20mm The distance is too far, the focus is not right, Correct focus and clear carving and the carving cannot be made...
  • Page 14 10. Wiring diagram 1 Laser Head line 2 X axis motor line 3 Y Axis motor line Motor line 1 Motor line 2 You can put a suction cup in the red box, and tie a cable tie to fix the wire...
  • Page 15 11. Install non-slip gasket Anti-slip sheet: You can stick a non-slip sheet under the foot pad to stabilize the.
  • Page 16 X Motor Probe Y Motor 5V Output X Eedstop Y Eedstop 12 V Output AUX1 TTL Output Power Supply Infrared Locator 5 V...
  • Page 17 Laser wiring 5 V Infrared Locator Wiring 1.Open the GRBL software installation package of the SD card to install the software by default according to the steps, and the installation is complete as shown in the figure 2.Open the software and select the corresponding COM. Connect to 115200 baud rate, and then click ”Configure”, as shown...
  • Page 18 If there is no serial port or cannot be connected, you need to install the driver (CH34O0SER.EXE) 3.As shown in the figure, read the configuration file that comes with the tf card.
  • Page 19 4. Import successful. You can also modify the configuration properties if needed. For details, please refer to tf card and grbl code. 5.Right-click below the main interface and click the Import button to configure.
  • Page 20 6. Click on this file to import. 7. Click Open File to open the picture you need to sculpt.
  • Page 21 8. Select the engraving method according to your needs. 9. Click Next The laser is enabled with the M3 spindle CW or M4 spindle CCW commands. These enable two different laser modes that are advantageous for different reasons each. http://lasergrbl.com/usage/raster—image-import/target-image—size—and-laser-options...
  • Page 22 10. Click Finish to return to the main interface, Control the sculpting head to the lower left, Click to set the origin and click the engraving range option, View carving area. 11. If the red font is displayed here, click the unlock button to unlock it.
  • Page 23 Warranty Conditions A new product purchased in the Alza.cz sales network is guaranteed for 2 years. If you need repair or other services during the warranty period, contact the product seller directly, you must provide the original proof of purchase with the date of purchase.
  • Page 24 Zejména dbejte na bezpečnostní pokyny. Pokud máte jakékoliv dotazy či připomínky ohledně přístroje, prosíme, obraťte se na zákaznickou linku. www.alza.cz/kontakt ✉ ✆ +420 255 340 111 Dovozce Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz...
  • Page 25 Varování LASEROVÉ ZAOSTŘENÍ SNIŽUJE TEPLO A ZÁŘENÍ, KTERÉ MŮŽE ZPŮSOBIT ÚJMU ČLOVĚKU, ZVÍŘATŮM A PŘEDMĚTŮM. DODRŽUJTE POKYNY.NESPRÁVNÉ POUŽITÍ JE NA VLASTNÍ NEBEZPEČÍ. Vyhněte se přímému kontaktu s očima, může vést k oslepnutí. Vyhněte se kontaktu s povrchem těla. Položte základní desku pod zařízení. Vyhněte se hořlavým předmětům nebo plynům.
  • Page 26 Seznam dílů Profil vodicí lišty osy Osa Y přední zadní Pravá část rámu osy Levá část rámu osy X X 1 profily rámu X 2 Y X 1 Y X 1 Modul jemného Podložka pod nožičky Laserová hlava X 1 Hlava jezdce X 1 doladění...
  • Page 27 Popis zařízení 1. Modul jemného doladění osy Z 2. Laserová hlava 3. Podložka pod nožičky 4. Základní deska, upevňovací sedlo 5. Napínák 6. Motor osy Y...
  • Page 28 7. Pravé vstřikování na ose Y 8. Hlava jezdce 9. Základní deska 10. Motor osy X 11. Vstřikovaná osa Y vlevo 12. Motor osy Y 1. Instalace nožiček Šrouby M*5 (4 ks) T-šroub 20-M5 (2 ks) Šrouby M*410 (4 ks) T-šroub 20-M5 (4 ks) Poznámka: 1.
  • Page 29 2. Instalace nožiček Šrouby M*5 (4 ks) T-šroub 20-M5 (2 ks) Šrouby M*410 (4 ks) T-šroub 20-M5 (4 ks) 3. Instalace hlavy jezdce Profil osy X Excentrická matice Pokud se špatně zasouvá, seřiďte excentrickou matici hlavy jezdce.
  • Page 30 4. Instalace levé podpěry Na vstřikovací díl byly připevněny T- matice a šrouby. T-šroub 20-M4 (2 ks) Půlkulatá hlava M4*10 (2 ks) Pokud se kolečko vznáší a otáčí, neodpovídá profilu. Excentrickou matici lze nastavit klíčem ve směru hodinových ručiček od hlavy šroubu.
  • Page 31 5. Instalace pravé podpory Na vstřikovací díl byly připevněny T- matice a šrouby. T-šroub 20-M4 (1 ks) Půlkulatá hlava M4*10 (1 ks) Pokud se kolečko vznáší a otáčí, neodpovídá profilu. Excentrickou matici lze nastavit klíčem ve směru hodinových ručiček od hlavy šroubu. 6.
  • Page 32 2. Rozvodový řemen je nasazen na hlavě jezdce. Šrouby M4*8 (2 ks) T-šroub 20-M4 (2 ks) T-šrouby by měly být umístěny svisle podle profilu. 3. Připevněte napínák pomocí šroubů a T-matic.
  • Page 33 Šrouby M3*18 (1 ks) 4. Řemenice rozvodového řemene je objímkou na napínací kladce, zatlačte ji do upevňovacího sedla a zajistěte šroub, poté zašroubujte matici a namontujte ji. 7. Instalace zvedací plošiny Šrouby M3*8 (4 ks)
  • Page 34 8. Instalace základní desky Šrouby M4*12 (2 ks) T-šroub 20-M4 (2 ks) 9. Zaostřování laserové hlavy Pomocí laserové hlavy s pevným zaostřením ovládejte její zaostření nastavením zvedacího stolu, vzdálenost pevného zaostření je 20 mm. Vzdálenost je příliš velká, zaostření není Správné...
  • Page 35 10. Schéma zapojení 1 linie laserové hlavy 2 Linie motoru osy X 3 Řada motoru osy Y Motorová Motorová linka 2 linka 1 Do červeného rámečku můžete umístit přísavku a drát připevnit pomocí stahovací pásky.
  • Page 36 11. Nainstalujte protiskluzové těsnění Protiskluzová fólie: Pod podložku pod nožičky můžete vložit protiskluzovou fólii, která zařízení stabilizuje.
  • Page 37 X koncový Y koncový Výstup 5V Sonda Y Motor X Motor doraz doraz AUX1 Výstup TTL Výstup 12 V Napájení Infračervený lokátor 5 V...
  • Page 38 Laserové zapojení Zapojení infračerveného lokátoru 5 V 1. Otevřete instalační balíček softwaru GRBL na kartě SD a nainstalujte software podle výchozího nastavení. Instalaci dokončíte podle obrázku. 2.Otevřete software a vyberte příslušný COM. Připojte se na přenosovou rychlost 115200 a klikněte na tlačítko "Configure" (Konfigurovat), jak je znázorněno na obrázku.
  • Page 39 Pokud není k dispozici sériový port nebo jej nelze připojit, je třeba nainstalovat ovladač (CH34O0SER.EXE). 3.Přečtěte konfigurační soubor dodaný s kartou tf.
  • Page 40 4.Úspěšný import. Zde můžete také upravit požadované konfigurační vlastnosti Podrobnosti naleznete na tf kartě a grbl kódu. 5.Klikněte pravým tlačítkem myši pod hlavním rozhraním a kliknutím na tlačítko “ Import“ (Importovat) pro konfiguraci.
  • Page 41 6.Klikněte na tento soubor pro import. 7.Kliknutím na tlačítko “Open File “ (Otevřít soubor) otevřete obrázek, který potřebujete vyřezat.
  • Page 42 8.Zvolte metodu gravírování podle svých potřeb. 9. Klikněte na tlačítko “Next“ (Další). Laser je vybaven M3 vřetenem CW nebo M4 vřetenem CCW. Tato vřetena umožňují dva různé režimy laseru, z nichž každý je výhodný z jiných důvodů. http://lasergrbl.com/usage/raster-image-import/target-image-size-and-laser-options...
  • Page 43 10.Kliknutím na tlačítko “Finish“ (Dokončit) se vraťte do hlavního rozhraní. Ovládání sochařské hlavy je vlevo dole. Kliknutím nastavte počátek a klikněte na možnost Rozsah gravírování, zobrazit oblast vyřezávání. 11.Pokud je zde zobrazeno červené písmo, kliknutím na tlačítko “ Unlock“ (Odemknout) odemkněte.
  • Page 44 Záruční podmínky Na nový výrobek zakoupený v prodejní síti Alza.cz se vztahuje záruka 2 roky. V případě potřeby opravy nebo jiného servisu v záruční době se obraťte přímo na prodejce výrobku, je nutné předložit originální doklad o koupi s datem nákupu.
  • Page 45 Najmä dbajte na bezpečnostné pokyny. Ak máte akékoľvek otázky či pripomienky týkajúce sa prístroja, prosíme, obráťte sa na zákaznícku linku. www.alza.sk/kontakt ✉ ✆ +421 257 101 800 Dovozca Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz...
  • Page 46 Upozornenie LASEROVÉ ZAOSTRENIE ZNIŽUJE TEPLO A ŽIARENIE, KTORÉ MÔŽE SPÔSOBIŤ UJMU ĽUĎOM, ZVIERATÁM A PREDMETOM. DODRŽUJTE POKYNY. NESPRÁVNÉ POUŽITIE JE NA VLASTNÉ RIZIKO. Vyhnite sa priamemu kontaktu s očami, môže viesť k oslepnutiu. Vyhnite sa kontaktu s povrchom tela. Položte základnú dosku pod zariadenie. Vyhnite sa horľavým predmetom alebo plynom.
  • Page 47 Zoznam dielov Profil vodiacej lišty Y-ová os rámu predné Pravá časť rámu osi Ľavá časť rámu osi Y osi X X 1 zadné profily X 2 Y X 1 Modul jemného Podložka pod nožičky Laserová hlava X 1 Hlava jazdca X 1 doladenia osi Z X 1 Napínač...
  • Page 48 Popis zariadenia 1. Modul jemného doladenia osi Z 2. Laserová hlava 3. Podložka pod nožičky 4. Základná doska, upevňovacie sedadlo 5. Napínač 6. Motor osi Y 7. Pravé vstrekovanie na ose Y...
  • Page 49 8. Hlava jazdca 9. Základná doska 10. Motor osi X 11. Vstrekovaná os Y vľavo 12. Motor osi Y 1. Inštalácia nožičiek Skrutky M*5 (4 ks) T-skrutka 20-M5 (2 ks) Skrutky M*410 (4 ks) T-skrutka 20-M5 (4 ks) Poznámka: 1. Nainštalujte T-maticu a skrutku na podložku pod nožičky, umiestnite T-maticu na zodpovedajúci profil.
  • Page 50 2. Inštalácia nožičiek Skrutky M*5 (4 ks) T-skrutka 20-M5 (2 ks) Skrutky M*410 (4 ks) T-skrutka 20-M5 (4 ks) 3. Inštalácia hlavy jazdca Profil osi X Excentrická matica Ak sa ťažko zasúva, nastavte excentrickú maticu hlavy jazdca.
  • Page 51 4. Inštalácia ľavej podpery Na vstrekovaný diel boli pripevnené T- matice a skrutky T-skrutka 20-M4 (2 ks) Pologuľatá hlava M4*10 (2 ks) Ak sa koliesko vznáša a otáča, nezodpovedá profilu. Excentrickú maticu možno nastaviť kľúčom v smere hodinových ručičiek od hlavy skrutky.
  • Page 52 5. Inštalácia pravej podpory Na vstrekovaný diel boli pripevnené T- matice a skrutky T-skrutka 20-M4 (1 ks) Pologuľatá hlava M4*10 (1 ks) Ak sa koliesko vznáša a otáča, nezodpovedá profilu. Excentrickú maticu možno nastaviť kľúčom v smere hodinových ručičiek od hlavy skrutky. 6.
  • Page 53 2. Rozvodový remeň je nasadený na hlave jazdca Skrutky M4*8 (2 ks) T-skrutka 20-M4 (2 ks) T-skrutky by mali byť umiestnené zvisle podľa profilu 3. Napínač pripevnite pomocou skrutiek a T-matíc.
  • Page 54 Skrutky M3*18 (1 ks) 4. Remenica rozvodového remeňa je objímkou na napínacej kladke, zatlačte ju do upevňovacieho sedla a zaistite skrutku, potom zaskrutkujte maticu a namontujte ju. 7. Inštalácia zdvíhacej plošiny Skrutky M3*8 (4 ks)
  • Page 55 8. Inštalácia základnej dosky Skrutky M4*12 (2 ks) T-skrutka 20-M4 (2 ks) 9. Zaostrovanie laserovej hlavy Pomocou laserovej hlavy s pevným zaostrením ovládajte jej zaostrenie nastavením zdvíhacieho stola, vzdialenosť pevného zaostrenia je 20 mm. Vzdialenosť je príliš veľká, zaostrenie nie je Správne zaostrenie a jasná...
  • Page 56 10. Schéma zapojenia 1 línia laserovej hlavy 2 Línia motora osi X 3 Rad motora osi Y Motorová Motorová linka 1 linka 2 Do červeného rámčeka môžete umiestniť prísavku a drôt pripevniť pomocou sťahovacej pásky.
  • Page 57 11. Nainštalujte protišmykové tesnenie Protišmyková fólia: Pod podložku pod nožičky môžete vložiť protišmykovú fóliu, ktorá zariadenie stabilizuje.
  • Page 58 X Motor Sonda Y Motor Výstup 5 V X Koncový Y Koncový doraz doraz 12 V výstup AUX1 Výstup TTL Napájanie Infračervený lokátor 5 V...
  • Page 59 Laserové zapojenie Zapojenie infračerveného lokátora 5 V 1. Otvorte inštalačný balíček softvéru GRBL na karte SD a nainštalujte softvér podľa východiskového nastavenia. Inštaláciu dokončíte podľa obrázka. 2. Otvorte softvér a vyberte príslušný COM. Pripojte sa na prenosovú rýchlosť 115200 a kliknite na tlačidlo „Configure“...
  • Page 60 Ak nie je k dispozícii sériový port alebo ho nemožno pripojiť, je potrebné nainštalovať ovládač (CH34O0SER.EXE) 3. Prečítajte konfiguračný súbor dodaný s kartou tf.
  • Page 61 4. Úspešný import. Tu môžete tiež upraviť požadované konfiguračné vlastnosti Podrobnosti nájdete na tf karte a grbl kódu. 5. Kliknite pravým tlačidlom myši pod hlavným rozhraním a kliknutím na tlačidlo „Import“ (Importovať) pre konfiguráciu.
  • Page 62 6.Kliknite na tento súbor pre import. 7. Kliknutím na tlačidlo „Open File“ (Otvoriť súbor) otvorte obrázok, ktorý potrebujete vyrezať.
  • Page 63 8. Zvoľte metódu gravírovania podľa svojich potrieb. 9. Kliknite na tlačidlo „Next“ (Ďalej). Laser je vybavený M3 vretenom CW alebo M4 vretenom CCW. Tieto vretená umožňujú dva rôzne režimy lasera, z ktorých každý je výhodný z iných dôvodov. http://lasergrbl.com/usage/raster-image-import/target-image-size-and-laser-options...
  • Page 64 10. Kliknutím na tlačidlo „Finish“ (Dokončiť) sa vráťte do hlavného rozhrania. Ovládanie sochárskej hlavy je vľavo dole. Kliknutím nastavte počiatok a kliknite na možnosť Rozsah gravírovania, zobraziť oblasť vyrezávania. 11. Ak je tu zobrazené červené písmo, kliknutím na tlačidlo „Unlock“ (Odomknúť) odomknite.
  • Page 65 Záručné podmienky Na nový výrobok zakúpený v predajnej sieti Alza.cz sa vzťahuje záruka 2 roky. V prípade potreby opravy alebo iného servisu v záručnej dobe sa obráťte priamo na predajcu výrobku, je nutné predložiť originálny doklad o kúpe s dátumom nákupu.
  • Page 66 élmény, és a felesleges károk elkerülése érdekében. Tartsa meg ezt a kézikönyvet későbbi használat céljából. Ha bármilyen kérdése vagy észrevétele van a készülékkel kapcsolatban, kérjük, forduljon ügyfélszolgálatunkhoz: www.alza.co.uk/kontakt ✉ ✆ +44 (0)203 514 4411 Importőr Alza.cz a.s. , Jankovcova 1522/53, Holešovice, 170 00 Praha 7, www.alza.cz...
  • Page 67 Figyelmeztetés A LÉZERFÓKUSZ CSÖKKENTI A HŐT ÉS A SUGÁRZÁST, AMELY KÁROSÍTHATJA AZ EMBERT, AZ ÁLLATOKAT ÉS A TÁRGYAKAT. KÖVESSE AZ UTASÍTÁSOKAT. A HELYTELEN HASZNÁLAT SAJÁT FELELŐSSÉGRE TÖRTÉNIK. Ne nézzen a laser fényébe, vaksághoz vezethet. Kerülje a testfelülettel való érintkezést, éget. Helyezze az alaplemezt a munkadarab alá.
  • Page 68 Alkatrészlista X-tengelyes Y-tengelyes keret Y-tengely keret Y tengelykeret bal vezetősín profil X 1 elülső hátsó profilok X jobb oldali része X oldali része X 1 Z-tengely Lábpárna X 4 Lézerfej X 1 Kocsifej X 1 finomhangoló modul X 1 Feszítő X 1 Alaplap Fix ülés X 1 M5*10 X 8 M3x*8 X 4...
  • Page 69 Ismerje meg a gravírozógépet 1. Z-tengely finomhangoló modul 2. Lézerfej 3. Lábtámasz 4. Alaplap rögzített ülés 5. Feszítő 6. Y tengely motor...
  • Page 70 7. Y-tengely jobb oldali fröccsöntött 8. Kocsifej 9. Alaplap 10. X tengely motor 11. Y-tengely bal oldali fröccsöntött 12. Y tengely motor 1. A lábak felszerelése M*5 csavarok (4 db) T-anyák 20-M5 (2 db) M*410 csavarok (4 db) T-anyák 20-M5 (4 db) Megjegyzés: 1.
  • Page 71 2. A lábak felszerelése M*5 csavarok (4 db) T-anyák 20-M5 (2 db) M*410 csavarok (4 db) T-anyák 20-M5 (4 db) 3. Szerelje be a kocsifejet X tengely profil Excentrikus anya Ha nehezen tolható be, akkor állítsa be a kocsifej excentrikus anyacsavarát.
  • Page 72 4. Szerelje be a bal oldali támasztékot T-anyák és csavarok rögzítése a fröccsöntött alkatrészen T-anyák 20-M4 (2 db) Fél kerek fej M4*10 (2 db) Ha a kerék lebeg és forog, akkor nem illik a profilba. Az excentrikus anyát a csavarfejtől az óramutató...
  • Page 73 5. Telepítse a megfelelő támasztékot T-anyák és csavarok rögzítése a fröccsöntött alkatrészen T-anyák 20-M4 (1 db) Fél kerek fej M4*10 (1 db) Ha a kerék lebeg és forog, akkor nem felel meg a profilnak. Az excentrikus anyát a csavarfejtől az óramutató járásával megegyező irányba lehet állítani egy csavarkulccsal. 6.
  • Page 74 2. A vezérműszíj a kocsi fejére van állítva. M4*8 csavarok (2 db) T-anyák 20-M4 (2 db) A T-anyákat a profilnak megfelelően függőlegesen kell elhelyezni. 3. Rögzítse a feszítőt csavarokkal és T-anyákkal.
  • Page 75 M3*18 csavarok (1 db) 4. A vezérműszíjvezetéket a vezérműszíjtárcsára helyezzük, toljuk be a rögzítőülésbe, és rögzítsük a csavart, majd csavarjuk be az anyát a beszereléshez. 7. Telepítse az emelőplatformot M3*8 csavarok (4 db)
  • Page 76 8. Az alaplap beszerelése M4*12 csavarok (2 db) T-anyák 20-M4 (2 db) 9. Lézerfej fókuszálása Fix fókuszú lézerfej használata, a lézerfej fókuszának vezérlése az emelőasztal beállításával, a fix fókusztávolság 20 mm A távolság túl nagy, a fókusz nem megfelelő, Helyes fókusz és tiszta faragás és a gravírozást nem lehet elkészíteni.
  • Page 77 10. Kapcsolási rajz 1 lézerfej vonal 2 X tengely motor vonal 3 Y tengely motorvonala 1. motorvonal Motorvonal 2 A piros dobozba tehet egy tapadókorongot, és egy kábelkötegelővel rögzítheti a vezetéket.
  • Page 78 11. Szerelje be a csúszásmentes tömítést Csúszásgátló lap: A talpbetét alá ragaszthat egy csúszásmentes lapot, hogy stabilizálja azt.
  • Page 79 X Motor Szonda Y motor 5V kimenet X Eedstop Y Eedstop 12 V AUX1 TTL kimenet Tápegység kimenet Infravörös lokátor 5 V...
  • Page 80 Lézer kábelezés 5 V infravörös lokátor bekötése 1.Nyissa meg az SD-kártya GRBL szoftvertelepítő csomagját a szoftver alapértelmezett telepítéséhez a lépéseknek megfelelően, és a telepítés az ábrán látható módon befejeződik.
  • Page 81 2.Nyissa meg a szoftvert, és válassza ki a megfelelő COM-ot. Csatlakoztassa a 115200 baud sebességhez, majd kattintson a "Konfigurálás" gombra, az ábrán látható módon.
  • Page 82 Ha nincs soros port, vagy nem lehet csatlakoztatni, akkor telepíteni kell az illesztőprogramot (CH34O0SER.EXE). 3.Az ábrán látható módon olvassa be a tf-kártyához mellékelt konfigurációs fájlt.
  • Page 83 4. ,,Siker megjelenítése “ Itt módosíthatja a szükséges konfigurációs tulajdonságokat is. A részleteket lásd a tf kártya és a grbl kódban. 5.Kattintson a jobb gombbal a főfelület alatt, és kattintson az Importálás gombra a konfiguráláshoz.
  • Page 84 6.Kattintson erre a fájlra az importáláshoz 7.Kattintson a Fájl megnyitása gombra a kívánt kép megnyitásához.
  • Page 85 8.Válassza ki a gravírozási módszert az igényeinek megfelelően 9. Kattintson a Tovább gombra A lézer az M3 orsó CW vagy M4 orsó CCW parancsokkal engedélyezhető. Ezek két különböző lézermódot engedélyeznek, amelyek mindegyike más-más okból előnyös. http://lasergrbl.com/usage/raster-image-import/target-image-size-and-laser-options...
  • Page 86 10.Kattintson a Befejezés gombra, hogy visszatérjen a fő felületre, vezérelje a faragófejet a bal alsó sarokba, kattintson az origó beállításához, és kattintson a vésési tartomány opcióra, a faragási terület megtekintése. 11.Ha a piros betűtípus jelenik meg itt, kattintson a feloldás gombra a feloldáshoz.
  • Page 87 Jótállási feltételek Az Alza.cz értékesítési hálózatában vásárolt új termékre 2 év garancia vonatkozik. Ha a garanciális időszak alatt javításra vagy egyéb szolgáltatásra van szüksége, forduljon közvetlenül a termék eladójához, a vásárlás dátumával ellátott eredeti vásárlási bizonylatot kell bemutatnia. Az alábbiak a jótállási feltételekkel való ellentétnek minősülnek, amelyek miatt az igényelt követelés nem ismerhető...
  • Page 88 Nachschlagen auf. Beachten Sie insbesondere die Sicherheitshinweise. Wenn Sie Fragen oder Kommentare zum Gerät haben, wenden Sie sich bitte an den Kundenservice. www.alza.de/kontakt ✉ ✆ 0800 181 45 44 www.alza.at/kontakt ✉ ✆ +43 720 815 999 Lieferant Alza.cz a.s., Jankovcova 1522/53, Holešovice, 170 00 Prag 7, www.alza.cz...
  • Page 89 Warnung DER LASERFOKUS PRODUZIERT HITZE UND BLENDUNG, DIE MENSCHEN, TIEREN UND GEGENSTÄNDEN SCHADEN KÖNNEN. BEFOLGEN SIE DIE ANWEISUNGEN, MISSBRAUCH GESCHIEHT AUF EIGENE GEFAHR. Vermeiden Sie direkten Augenkontakt, er kann zur Erblindung führen. Vermeiden Sie den Kontakt mit der Körperoberfläche, es brennt. Grundplatte unter das Werkstück legen.
  • Page 90 Teileliste Führungsschienenpr Y-Achse Rahmen vorne Y-Achse Rahmen Y-Achsenrahmen ofil der X-Achse X 1 hinten Profile X 2 rechter Teil X 1 linker Teil X 1 Modul für die Fußpolster X 4 Laserkopf X 1 Schlittenkopf X 1 Feineinstellung der Z-Achse X 1 Spanner X 1 Motherboard Fester M5*10 X 8...
  • Page 91 Kennen Sie Ihre Graviermaschine? 1. Modul für die Feinabstimmung der Z-Achse 2. Laserkopf 3. Fußpolster 4. Hauptplatine Fester Sitz 5. Spanner 6. Y-Achse Motor...
  • Page 92 7. Y-Achse rechts spritzgegossen 8. Schlittenkopf 9. Hauptplatine 10. X-Achse Motor 11. Y-Achse links spritzgegossen 12. Y-Achse Motor 1. Montieren Sie die Füße M*5-Schrauben (4 Stück) T-Mutter 20-M5 (2 St.) M*410-Schrauben (4 T-Mutter 20-M5 (4 Stück) Stück) Anmerkung: 1. Montieren Sie die T-Mutter und die Schraube auf der Fußplatte, setzen Sie die T-Mutter auf das entsprechende Profil 2.
  • Page 93 2. Montieren Sie die Füße M*5-Schrauben (4 Stück) T-Mutter 20-M5 (2 St.) M*410-Schrauben (4 T-Mutter 20-M5 (4 Stück) Stück) 3. Installieren Sie den Schlittenkopf X-Achse Profil Exzenter-Mutter Wenn er sich nur schwer einschieben lässt, können Sie die Exzentermutter des Schlittenkopfes verstellen.
  • Page 94 4. Montieren Sie die linke Stütze T-Muttern und Schrauben sind auf dem Spritzgussteil befestigt T-Mutter 20-M4 (2 St.) Halbrunder Kopf M4*10 (2 Stück.) Wenn das Rad schwebt und sich dreht, passt es nicht in das Profil. Die Exzentermutter kann im Uhrzeigersinn vom Schraubenkopf aus mit einem Schraubenschlüssel verstellt werden...
  • Page 95 5. Installieren Sie die richtige Unterstützung T-Muttern und Schrauben sind auf dem Spritzgussteil befestigt T-Mutter 20-M4 (1 St.) Halbrunder Kopf M4*10 (1 Stück.) A Wenn das Rad schwebt und sich dreht, passt es nicht in das Profil. Die Exzentermutter kann im Uhrzeigersinn vom Schraubenkopf aus mit einem Schraubenschlüssel verstellt werden 6.
  • Page 96 2. Der Zahnriemen wird auf den Kopf des Schlittens gesetzt M4*8-Schrauben (2 Stück) T-Mutter 20-M4 (2 St.) Die T-Muttern sollten vertikal entsprechend dem Profil angebracht werden. 3. Befestigen Sie den Spanner mit Schrauben und T-Muttern.
  • Page 97 M3*18-Schrauben (1 Stück.) 4. Das Zahnriemenband wird auf die Umlenkrolle aufgeschoben, in den Befestigungssitz geschoben und die Schraube gesichert, dann die Mutter aufgeschraubt, um es zu installieren 7. Installieren Sie die Hebebühne M3*8-Schrauben (4 Stück)
  • Page 98 8. Installieren Sie die Hauptplatine M4*12-Schrauben (2 Stück) T-Mutter 20-M4 (2 St.) 9. Fokussierung des Laserkopfes Bei Verwendung eines Laserkopfes mit festem Fokus kann der Fokus des Laserkopfes durch Verstellen des Hubtisches eingestellt werden; der feste Fokusabstand beträgt 20 mm. Der Abstand ist zu groß, die Schärfe stimmt Korrekter Fokus und klare Gravur nicht, und das Gravieren kann nicht...
  • Page 99 10. Schaltplan 1 Linie des Laserkopfes 2 Linie des X- Achsenmotors 3 Motorleitung der Y-Achse Motorleitung 1 Motorleitung 2 Sie können einen Saugnapf in den roten Kasten einsetzen und das Kabel mit einem Kabelbinder befestigen.
  • Page 100 11. Gleitschutzdichtung einbauen Anti-Rutsch-Folie: Sie können ein rutschfestes Blatt unter das Fußpolster kleben, um es zu stabilisieren.
  • Page 101 X Motor Sonde Y Motor 5V Ausgang X Eedstop Y Eedstop 12 V AUX1 TTL-Ausgang Stromversorgung Ausgang Infrarot-Suchgerät 5 V...
  • Page 102 Laser-Verkabelung 5-V-Infrarotortungsgerät Verdrahtung Öffnen Sie das GRBL-Software-Installationspaket auf der SD-Karte, um die Software standardmäßig gemäß den Schritten zu installieren, und die Installation ist abgeschlossen, wie in der Abbildung gezeigt Öffnen Sie die Software und wählen Sie die entsprechende COM. Stellen Sie eine Verbindung mit einer Baudrate von 115200 her und klicken Sie dann auf "Konfigurieren", wie abgebildet.
  • Page 103 Wenn keine serielle Schnittstelle vorhanden ist oder nicht angeschlossen werden kann, müssen Sie den Treiber (CH34O0SER.EXE) installieren. Lesen Sie, wie in der Abbildung gezeigt, die Konfigurationsdatei, die mit der tf-Karte geliefert wird.
  • Page 104 4.Erfolgreich anzeigen. Hier können Sie auch die gewünschten Konfigurationseigenschaften ändern. Einzelheiten finden Sie unter tf card und grbl code. Klicken Sie mit der rechten Maustaste unter der Hauptschnittstelle und klicken Sie auf die Schaltfläche Importieren, um Folgendes zu konfigurieren...
  • Page 105 6. Klicken Sie auf diese Datei, um sie zu importieren 7. Klicken Sie auf Datei öffnen, um das Bild zu öffnen, das Sie formen möchten...
  • Page 106 8. Wählen Sie die Gravurmethode nach Ihren Bedürfnissen 9. Weiter klicken Der Laser wird mit den Befehlen M3 Spindel CW oder M4 Spindel CCW aktiviert. Damit werden zwei verschiedene Lasermodi aktiviert, die jeweils aus unterschiedlichen Gründen vorteilhaft sind. http://lasergrbl.com/usage/raster-image-import/target-image-size-and-laser-options...
  • Page 107 10. Klicken Sie auf Fertig stellen, um zur Hauptschnittstelle zurückzukehren, steuern Sie den Bildkopf nach links unten, um den Ursprung festzulegen und klicken Sie auf die Option Gravurbereich, um den Gravurbereich anzeigen. Wenn hier die rote Schrift angezeigt wird, klicken Sie auf die Schaltfläche "Entsperren", um die Sperre aufzuheben.
  • Page 109 Garantiebedingungen Für ein neues Produkt, das im Vertriebsnetz von Alza gekauft wurde, gilt eine Garantie von 2 Jahren. Wenn Sie während der Garantiezeit eine Reparatur oder andere Dienstleistungen benötigen, wenden Sie sich direkt an den Verkäufer des Produkts, Sie müssen den ursprünglichen Kaufbeleg mit dem Kaufdatum vorlegen.
