Summary of Contents for Stardom SOHORAID ST2-TB

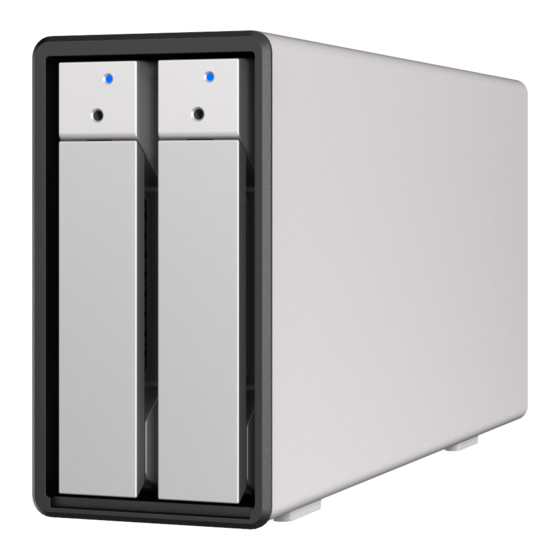

- Page 1 SOHORAID ST2-TB User Manual...
- Page 2 SOHORAID ST2-TB User Manual » ST2-TB User Manual ................1 » ST2-TB 產品使用說明 ................6 V1.3...
-
Page 3: Table Of Contents
Stardom. Any update to the product or its relevant information may be listed on www.stardom.com. tw . Product is subjected to change without prior notifications. -
Page 4: Package Contents And Product Views
Please check the product and accessories for any defect or missing parts. If you have any questions, please contact your product supplier. • Please visit the official website (www.stardom.com.tw) to download drivers and other related resources. Front and Rear Views A. -
Page 5: Hardware Requirements And Precautions
ST2 unit. 8. We strongly recommend you to keep an extra copy at your important personal data other than stored in your ST2 product. Stardom will not be responsible of your data loss problem. 4. Hardware Installation Please follow the instructions below to complete the hardware installation. -
Page 6: Raid Modes And How To Switch Between The Raid Modes
SOHORAID ST2-TB User Manual Step 7 a. After turning on power, the HDD/SSD Indicator will be changed with the following sequence, Red > Off > Blue, and then, ST2-TB is ready for use. b. In case if the HDD/SSD Indicator shows Red > Off > Blue Flashing, please use a pin to press the RESET Button for 3 seconds, and wait until the HDD/SSD Indicator is changed to Blue from Blue Flashing, your ST4-TB is then ready for use. -
Page 7: The Indication Of Hdd Status
SOHORAID ST2-TB User Manual 6. The Indication of HDD Status Status LED Light Status Power ON / No HDD Solid Red Light Power ON / Two HDDs Solid Blue Light Rebuilding, Source HDD Breathing Blue Light Rebuilding, Target HDD Solid Purple Light 7. - Page 8 SOHORAID ST2-TB User Manual » ST2-TB 產品使用說明 關於這份手冊 感謝您使用 STARDOM 的產品。本手冊將介紹 STARDOM ST2-TB 產品。在您開始使用 STARDOM ST2-TB 產品前，建議您先閱讀過本手冊。手冊裡的資訊在出版前雖已被詳細確認，實際產品規格仍 將以出貨時為準；任何產品規格或相關資訊更新請您直接到 www.stardom.com.tw 網站查詢，本公司 將不另行通知。若您想獲得 STARDOM 最新產品訊息、使用手冊、韌體 , 或對 STARDOM 產品有任何 疑問，請您聯絡當地供應商或到 www.stardom.com.tw 取得相關訊息。 本手冊相關產品內容歸銳銨科技股份有限公司版權所有 目錄索引 1. 環境需求 2. 產品外觀及包裝內容 3. 硬體需求與注意事項 4. 硬體安裝...
- Page 9 SOHORAID ST2-TB User Manual 正面與背面示意圖 A. 硬碟狀態燈 B. 硬碟抽取盒 C. 硬碟抽取盒鑰匙孔 D. 電源開關 E. 電源插座 F. Thunderbolt™ 連接埠 G. RAID 切換鈕 H. Reset 鈕 DC IN RESET RAID 0 RAID 1 JBOD 3. 硬體需求與注意事項 1. 第一次使用本產品進行設定時，資料會被全數清除。請於硬碟置入前，確認硬碟已備份，避免資料 遺失。 2. 在安裝新硬碟到 ST2 系列之前，請先確認硬碟是沒有壞軌而且是沒有故障的，以避免資料受損。...
- Page 10 SOHORAID ST2-TB User Manual 4. 硬體安裝 請參照以下步驟完成硬體安裝 步驟 1 請使用零件包內附的鑰匙插入鑰匙孔後，抽取盒門閂將會輕彈開啟，即可將硬碟機抽取盒取 出。 步驟 2 將硬碟安裝到抽取盒上，並以零件包內附的螺絲加以固定，以避免不必要的移動對硬碟造成 傷害。 步驟 3 硬碟安裝完成後，請將抽取盒平移放入主機內，並關上把手。 步驟 4 將硬碟安裝到抽取盒上，並以零件包內附的螺絲加以固定 , 以避免不必要的移動對硬碟造成 傷害。 步驟 5 將相關連接線接上，最後接上電源轉接器。 步驟 6 將機體背面的電源開關打開。 步驟 7 a. 機器啟動後，抽取盒燈號會由「紅燈恆亮 > 熄滅 > 藍燈恆亮」燈號，即為完成機器安裝設 定。 b. 如機器啟動後，抽取盒燈號如出現「紅燈恆亮 > 熄滅 > 藍紫閃爍」燈號，請使用頂針插入...
- Page 11 SOHORAID ST2-TB User Manual F. 切換 RAID 設定的標準程序： 步驟 1：請在 ST2-TB 連線到電腦後，一併打開電腦和 ST2 的電源開關。 步驟 2：請在藍燈恆亮時，將在 ST2 背板上設定 RAID 設定的「切換開關」調到你所要的設定 位置。 步驟 3：請使用頂針插入「重置鍵」，待前面板抽取盒上的閃爍藍紫燈結束、並轉成恆亮藍燈 後鬆開頂針。 步驟 4：請您再做一次關、開 ST2 電源的動作後，您已經改變、並重新設定了 ST2-TB 的 RAID。 刪除或改變 RAID 設定的警告： 若您要刪除或改變任何 RAID 的設定，請先行備份硬碟內的所有資料，RAID 一旦刪除或改變亦 即代表資料已經被刪除。 6. 硬碟狀態指示燈號說明...
- Page 12 http://www.stardom.com.tw/...
