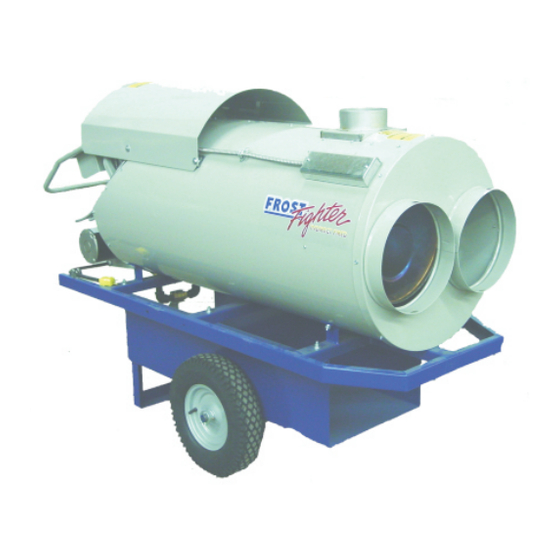

INDIRECT FIRED SPACE HEATERS
PROPANE AND NATURAL GAS
Installation - OperationMaintenance
Instructions and Parts List
READ INSTRUCTIONS PRIOR TO STARTING HEATERS
MODEL OHV 200LPNG
MODEL IDF 350LPNG
MODEL IDF 500LPNG
MODEL IDF 500LP/NG HS
ICE MANUFACTURING LTD.
1500 NOTRE DAME AVE
WINNIPEG, MANITOBA
CANADA R3E 0P9
TEL : (204) 775-8252
FAX: (204) 783-6794
WWW.FROST-FIGHTER.COM
ICE (U.S.) INC.
35 VAN BUREN STREET
BOLIVAR, TENNESSEE
UNITED STATES 38008
TEL : (731) 658-7000
FAX: (731) 658-3090

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the OHV 200LPNG and is the answer not in the manual?

Questions and answers

Summary of Contents for Frost Fighter OHV 200LPNG

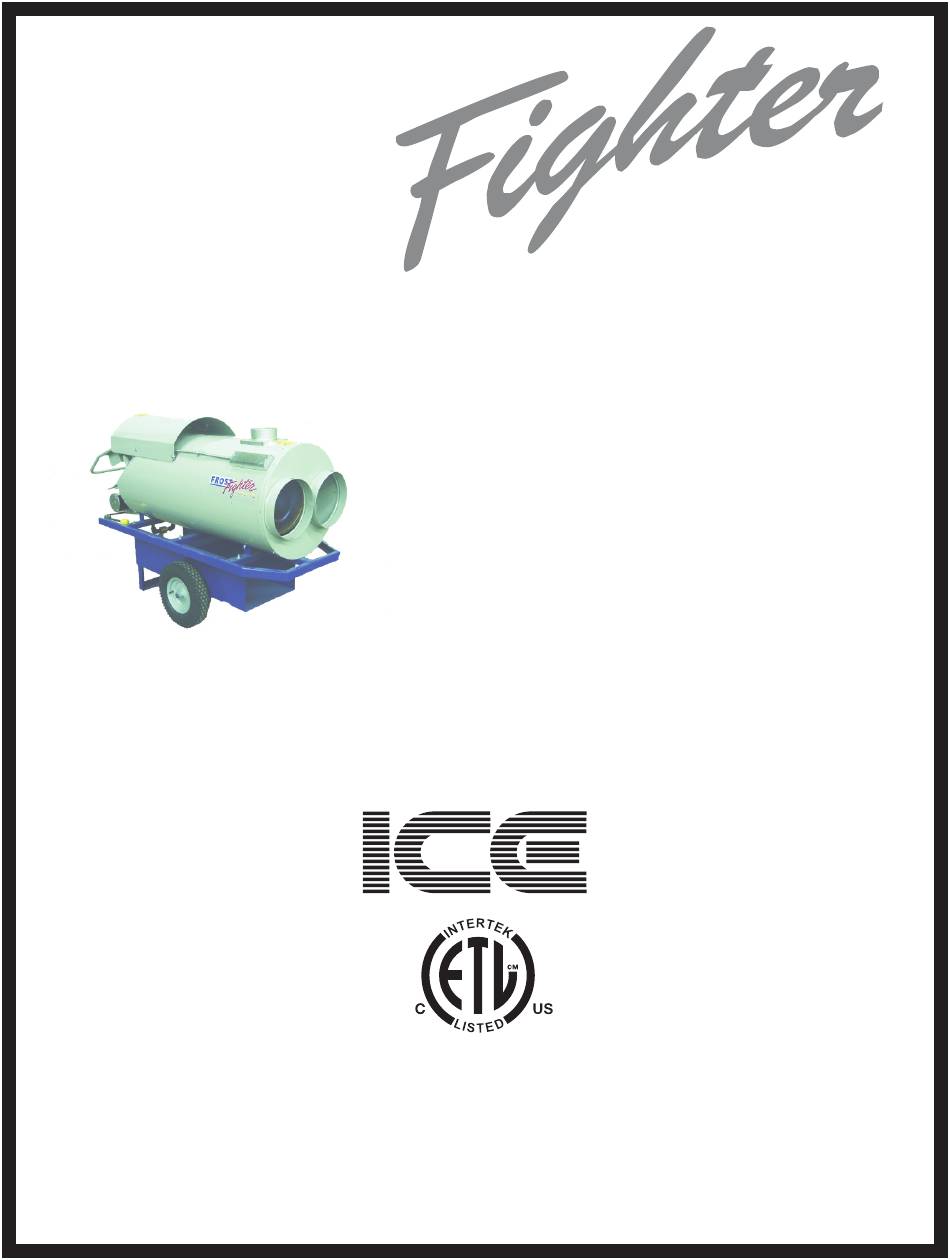

  • Page 1 FROST FROST FROST INDIRECT FIRED SPACE HEATERS PROPANE AND NATURAL GAS MODEL OHV 200LPNG MODEL IDF 350LPNG MODEL IDF 500LPNG MODEL IDF 500LP/NG HS Installation - OperationMaintenance Instructions and Parts List READ INSTRUCTIONS PRIOR TO STARTING HEATERS ICE MANUFACTURING LTD.
  • Page 2 FROSTFIGHTER WARRANTY I.C.E. Mfg. Ltd. warrants the Frostfighter heater to be free from defects in workmanship and materials for a period of twelve (12) months from date of initial service not to exceed fifteen (15) months from date of shipment. If during the warranty period, the heat exchanger fails under normal use and service due to a defect in material or workmanship said heat exchanger will be repaired or replace free of charge F.O.B.
  • Page 3: For Your Safety

    INSTALLATION- OPERATION MAINTENANCE INSTRUCTIONS READ INSTRUCTIONS PRIOR TO OPERATING HEATER GENERAL HAZARD WARNING FAILURE TO COMPLY WITH PRECAUTIONS AND INSTRUCTIONS PROVIDED WITH THIS HEATER CAN RESULT IN DEATH, SERIOUS BODILY INJURY AND PROPERTY LOSS OR DAMAGE FROM HAZARDS OF FIRE, EXPLOSION, BURN, ASPHYXIATION, CARBON MONOXIDE POISONING, AND/OR ELECTRICAL SHOCK.
  • Page 4 GENERAL NOTES: 1. The heater is designed and approved for use as a construction heater under ANSI Z83.7 with the applicable requirements of UL 795 and under CGA 2.14 with applicable requirements of CGA 3.2. The intended use is for5 the temporary heating of building or structures under construction, alteration or repair.
  • Page 5: Specifications

    SPECIFICATIONS Natural Gas Propane MODEL IDF 200 IDF 350 IDF 500 IDF 200 IDF 350 IDF 500 Part 47001 47005 47006 47001 47005 47006 Number Heating 210,000 350,000 420,000 210,000 350,000 420,000 Capacity Btu/hr Btu/hr Btu/hr Btu/hr Btu/hr Btu/hr Fuel Natural Natural Natural...
  • Page 6: Flue Pipe Connection

    INSTALLATION CLEARANCES Top -3 inches (0.076 meters) Discharge End -10 feet (3.05 meters) Sides -6 inches (0.154 meters) Vent Connector -18 inches (0.457 meters) Burner End -2 feet (0.61 meters) Floor- Combustible FLUE PIPE CONNECTION 1. Fasten rain cap on the end of the 36" (3 foot) flue pipe. 2.
  • Page 7 OPERATING INSTRUCTIONS TO START HEATER 1. Ensure unit is flat and level 2. Check that the operating switch on the unit is in the "OFF" position before plugging supply cord to a 115 V AC outlet. . Ensure that gas supply is 14” ( ½ lb) pressure maximum that is being fed to the RV53 Maxitrol regulator.
  • Page 8: Fan Switch

    STANDARD GAS CONVERSION PROCEDURE CHECK TYPE OF GAS BEING USED FOR OPERATION. SUITABLE GASES ARE NATURAL GAS AND PROPANE GAS. Propane Gas 1. For propane gas use, the conversion valve must be placed in the propane gas position as per the label on the unit.
  • Page 9 IDF MAINTENANCE INSTRUCTIONS (CONT’D) AIR SWITCH The air switch should be tested regularly to ensure it will cut out if any blockage or disruption to burner airflow occurs. With the unit running, slide a 6” X 8” piece of cardboard upwards if front of screen on burner ( under control panel) slowly.
  • Page 10: Sequence Of Operation

    SEQUENCE OF OPERATION 1-Flip toggle switch to either manual or thermostat position. 2-Red LED light on ignition controller will come on for 1 second 3-Burner fan motor will start, unit will pre-purge for 45 seconds 4-Spark ignitor energized for 4 seconds, gas solenoid valves will open during 4 second TFI ( trial for ignition)The unit has three trials for ignition before lockout.
  • Page 11 4-BURNER IGNITES BUT THEN SHUTS DOWN Upon start up, LED light should flash once. If not, refer to trouble shooting guide. Once signal is detected (after 4 seconds of trial for ignition, TFI) shut off gas then turn back on. Unit should retry to light after 60 seconds.
  • Page 13 FAN MOTOR WIRING DIAGRAM BALDOR MOTORS From Unit From Unit Black Brown White Blue Yellow White Orange Black WEG MOTORS From Unit From Unit White Black Blue White Yellow Orange Black...
  • Page 14 NATURAL/PROPANE BURNER COMPLETE #200---- PART #20223 #350-----PART #50223A #500---- PART #50289 DAMPER BURNER HOUSING LEVELER (#50250) (#50253) ELECTRODE ASSEMBLY (#50268) BURNER ACCESS COVER BURNER (#50143) MOTOR AIR DAMPER 1/4HP(#48140A) (#50254) BLOWER (#50141) AIR TUBE COMBINATION (# 50255) ELECTRICAL PANEL COMPLETE (#50156) CONTROL BOX COVER...
  • Page 15 ELECTRODE DRAWER ASSEMBLY (350/500) SPARK ROD LEAD WIRE (#50140) (#50268) FLAME ROD & ELECTRODE BRASS FLAME ROD COUPLING LEAD WIRE (#50183) (#50140A) ELECTRODE SPARK ROD ELECTRODE ASSEMBLY (#50150) MOUNTING PLATE (#50142) PROPANE AND NATURAL NOZZLE (#48292) FLAME ROD (#50154) BLAST TUBE ASSEMBLY (#50257) MOUNTING FLANGE BLAST TUBE (INC.
  • Page 16 ELECTRICAL PANEL (COMPLETE #50156) IGNITION TRANSFORMER (#50138) FUSE-5 AMP (#50216) TERMINAL GAS PRIMARY CONTROL STRIP (#50139) (#50217) FUSE-2 AMP (#50215) **AIR PROVING SWITCH STEP DOWN (#48294) TRANSFORMER (#50158) **PLEASE NOTE: AIR PROVING SWITCH IS LOCATED UNDER THE ELECTRICAL PANEL...
  • Page 17: Solenoid Valve

    MANIFOLD COMPLETE (200/350) #50157 SHUT OFF VALVE FIRING VALVE (#50270) (#50270) CONVERSION VALVE (#50271) RV53/RV52 SOLENOID VALVE REGULATOR (#50273) (#50274) NOTE: ALL UNITS WILL REQUIRE A “SECONDARY” POUNDS TO INCHES REGULATOR TO OPERATE ON PROPANE/NATURAL GAS...
  • Page 18: Shut Off Valve

    MANIFOLD COMPLETE 500 (#50157A) SOLENOID VALVE SOLENOID VALVE (#50273) (#50273) SHUT OFF VALVE (#50270) MAXITROL REGULATOR CONVERSION FIRING VALVE (#50274) VALVE (#50270) (#50271) NOTE: All units will require a “secondary” pounds to inches regulator to operate on propane/ natural gas...
  • Page 19 ELECTRODE AND FLAME ROD SETTINGS ELECTRODE AND FLAME ROD SHOULD BOTH BE 1/8” ABOVE RETENTION PLATE. ENSURE TIP OF ELECTRODE IS IN THE MIDDLE OF GAS PORT. ELECTRODE BRASS FLAME ROD 1/8” COUPLING IGNITION IGNITION ELECTRODE ELECTRODE PILOT RETENSION FUEL TUBE PLATE GAS NOZZLE (#48292)
  • Page 20 LIMITS, FAN SWITCHES AND TEMPERATURE FEELERS ADJUSTABLE FAN SWITCH 90-130’F ( 48111B) ALL MODELS MANUAL HIGH LIMIT ( 48109) ALL MODELS OHV HIGH LIMIT C9648 HIGH LIMIT L220 - 40F (48110A) FEELER OHV - 600 (848171) Indoor and outdoor settings of fan switch Indoors &...
  • Page 21 PROPANE / NATURAL WIRING MODELS #200&#350 MALE PL UG GREEN RECEPT ACLE 115/1/60 WHITE BLACK SUPPL Y MO T OR WHITE FAN SWIT CH WHITE BLACK THERMOST BLACK GREEN BURNER MANUAL FAN MOT OR WHITE WHITE HIGH BLACK PROVING LIMIT WHITE BLACK FUSE...
  • Page 22 PROPANE / NATURAL WIRING MODEL #500 MALE PL UG GREEN RECEPT ACLE 115/1/60 WHITE BLACK SUPPL Y MO T OR WHITE FAN SWIT CH WHITE BLACK THERMOST BLACK GREEN BURNER MANUAL FAN MOT OR WHITE WHITE HIGH BLACK PROVING LIMIT WHITE BLACK FUSE...
  • Page 23 HEAT EXCHANGER FOR LP/NG UNITS P/N 20200-IDF200LP/NG P/N 50200- IDF350 & 500LP/NG COMBUSTION CHAMBER ASSEMBLY FLUE COLLAR ASSEMBLY P/N 20207-IDF200 P/N 48113-ALL UNITS P/N 50207-IDF350 & 500 HEAT SHIELD P/N 50205 ALL UNITS OUTER SHELL P/N 20206-IDF200 P/N 50206-IDF350 & 500 RETAINER BOLT W/WASHER 24 PER UNIT...
  • Page 24 IDF 200,350&500 FROST-FIGHTERS FRONT / SMALL COVER PANEL ASSEMBLY CANOPY ASSEMBLY 48119 - #350 / #500 WITH HANDLE 20119 - #200 AND RAINGUARD 50108 FLUE COLLAR ASSEMBLY 50113 FAN ENTRY PLATE 48175 MOTOR MOUNT & SCREEN 48803 HIGH LIMIT& FAN SWITCH COVER 48112A BURNER...
  • Page 25 IDF 200,350&500 FROST-FIGHTERS FAN BLADE FAN MOTOR 50103 - #350/#200 48101 - #350/#200 50203A - #500 50202A - #500 FRONT CAP ASSEMBLY 48205- 2 X 12" 48205A-1 X 16" FRONT COLLAR 48182 CRADLE ASSEMBLY 50120 - #350/#500 20120 - #200 CAP RING FOR HEAT COMBUSTION...
