  • Page 1 OWNER’S MANUAL/MANUAL DEL PROPIETARIO ASSEMBLY AND OPERATING IN STRUC TIONS INSTRUCCIONES DE ARMADO Y OPERACIÓN SAVE THIS MANUAL FOR FUTURE REFERENCE GUARDE ESTE MANUAL PARA REFERENCIA FUTURA Model/Modelo GAS7480BS WARNING/ADVERTENCIA NOTICE TO INSTALLER: LEAVE THESE INSTRUCTIONS HAZARDOUS EXPLOSION MAY RESULT IF THESE WARNINGS AND INSTRUCTIONS ARE IGNORED.
  • Page 2 IMPORTANT SAFETY WARNINGS WE WANT YOU TO ASSEMBLE AND USE YOUR GRILL AS SAFELY AS POSSIBLE. THE PURPOSE OF THIS SAFETY ALERT SYMBOL IS TO ATTRACT YOUR ATTENTION TO POSSIBLE HAZARDS AS YOU ASSEMBLE AND USE YOUR GRILL. WHEN YOU SEE THE SAFETY ALERT SYMBOL PAY CLOSE ATTENTION TO THE INFORMATION WHICH FOLLOWS! READ ALL SAFETY WARNINGS AND INSTRUCTIONS CAREFULLY BEFORE ASSEMBLING AND OPERATING YOUR GRILL.

  • Page 3: Table Of Contents

    TABLE OF CONTENTS: General Warnings ..........3-4 LP Gas Cylinder (Tank) Specifi cations and Installation .

  • Page 4: General Warnings

    GENERAL WARNINGS: WARNING • Leak test all connections before fi rst use, even if grill was purchased fully assembled and after each tank refi ll. Check propane tank rubber seal for damage. • Always check grill and propane tank prior to each use as indicated in “Checking for Leaks” & “Pre- Start Check List”...

  • Page 5: Lp Gas Cylinder (Tank) Specifications And Installation

    • Grill is hot when in use. To avoid burns: • DO NOT attempt to move the grill. • Block wheels so grill does not move. • Wear protective gloves or oven mitts. • DO NOT touch any hot grill surfaces. •...
  • Page 6 LP GAS CYLINDER (TANK) SPECIFICATIONS: LP gas cylinder (not supplied with this grill) The LP (Liquid Propane) gas cylinder specifi cally designed to be used with this grill must be 12” (30.5 cm) diameter x 18” (45.7 cm) tall and have a 20 lb. (9.1 kg) capacity incorporating a Type 1 cylinder valve and an over-fi lling protection device (OPD).

  • Page 7: Hose & Regulator Specifications And Installation

    DO NOT attempt to connect grill, as purchased for LP (propane) gas, to any other fuel supply source such as a natural gas line. For dual fuel grills that can be converted to natural gas, a 3 Embers conversion kit must be purchased and installed for use with natural gas. •...

  • Page 8: Leak Testing

    HOSE AND REGULATOR: Your grill is equipped with a Type 1 connection device with the following features: 1. The system will not allow gas fl ow from cylinder until a positive connection to valve has been made. Note: The cylinder valve and all grill burner knobs must be turned OFF before any connection is made or removed.
  • Page 9 DANGER To prevent fi re or explosion hazard: • DO NOT smoke or permit ignition sources in the area while conducting a leak test. • Perform test OUTDOORS in a well ventilated area that is protected from the wind. • Never perform a leak test with a match or open fl ame.

  • Page 10: Pre-Start Check List

    PRE-START CHECK LIST: DANGER Property damage, bodily harm, severe burns, and death could result from failure to follow these safety steps. These steps should be performed after the grill has been assembled and prior to each use. DO NOT operate this grill until you have read and understand ALL of the warnings and instructions in this manual.
  • Page 11 6. If burner does not ignite using igniter, see “Match Lighting the Main Burners” section. To turn off, turn each control knob clockwise until it locks in the “OFF” position. This does not turn off the gas fl ow from the cylinder. Note: If burner does not light or fl ame is too low, See “Trouble Shooting”...

  • Page 12: Operating The Grill

    OPERATING THE GRILL: WARNING • Read and follow all warnings and instructions contained in the preceding sections of this manual. • Flavoring chips must be contained in a metal smoking box to contain ash and prevent fi res. • DO NOT cover cooking grates or other components with aluminum foil, as this blocks ventilation and damage to grill or personal injury may occur.

  • Page 13: Using Other Features Of The Grill

    ROTISSERIE COOKING: • Your grill was pre-drilled from the factory to include mounting holes for a rotisserie. Compatible with any rotisserie that has a stainless steel motor housing (sold separately). • Read and follow all instructions provided with the rotisserie. Save instructions for future reference. TURNING OFF THE GRILL: 1.

  • Page 14: Proper Care And Maintenance

    PROPER CARE & MAINTENANCE: WARNING: If a bristle brush is used to clean any of the cooking surfaces, ensure no loose bristles remain on the cooking surfaces prior to grilling as loose bristles may attach to food. CLEANING INTERIOR OF GRILL: •...
  • Page 15 BURNER ASSEMBLY/MAINTENANCE: • Although your burners are constructed of stainless steel, they may corrode as a result of the extreme heat and acids from cooking foods. Regularly inspect burners for cracks, abnormal holes, and other signs of corrosion damage. If found, replace burner.

  • Page 16: Transporting And Storage

    TRANSPORTING AND STORAGE: WARNING • Never move a grill when hot or in use. • Make sure that cylinder valve is closed and burner knobs are in the off position. • DO NOT store a spare LP gas cylinder (fi lled or empty) under or near the grill. •...

  • Page 17: Trouble Shooting

    TROUBLE SHOOTING: Problem Possible Cause Prevention/Cure Burner will not light LP gas tank valve is closed Make sure regulator is securely attached to the LP gas tank, turn LP gas tank valve to “OPEN” LP gas tank is low or empty Check if LP gas tank is empty.

  • Page 18: Grill Cooking Tips

    Problem Possible Cause Prevention/Cure Flame blows out High or gusting winds Do not use grill in high winds Low on LP gas Replace or refi ll LP gas tank Burner holes may be obstructed Refer to “Burner Assembly/Maintenance” instructions Flow limiting device tripped Refer to “Regulator Resetting Procedure”...

  • Page 19: Assembly Instructions

    READ ALL SAFETY WARNINGS & ASSEMBLY INSTRUCTIONS CAREFULLY BEFORE ASSEMBLING OR OPERATING YOUR GRILL. WE RECOMMEND TWO PEOPLE WORK TOGETHER WHEN AS SEM BLING THIS UNIT. The following tool is required to assemble this 3 Embers 4 Burner Gas Grill: • Phillips Screwdriver PARTS LIST:...
  • Page 21 LEFT SIDE Step 1 TABLE • Remove 3 screws LEFT SIDE FRONT PANEL • Attach parts and tighten screws. Step 2 SIDE BURNER TABLE • Remove 3 screws • Attach parts and tighten screws SIDE BURNER FRONT PANEL...
  • Page 22 Step 3 • Remove 6 screws from HANDLES • Install 3 HANDLES HANDLE HANDLE HANDLE Step 4a • Remove 4 screws • • Loosen 4 screws from each side 3-4 turns, do not remove. Remove screws Loosen screws Remove screws...
  • Page 23 LEFT SIDE Step 4b TABLE • Install side tables SIDE BURNER using key holes TABLE • Tighten 4 screws on each side Step 5a • Install 2 screws and tighten (removed from step 4a)
  • Page 24 Step 5b • Install 2 screws and tighten (removed from step 4a) Step 6 • Remove CLIP CLIP • Remove SIDE BURNER SIDE BURNER...
  • Page 25 Step 7 • Loosen 2 screws on side burner valve. • Attach SIDE BURNER VALVE and tighten 2 screws Loosen screws SIDE BURNER VALVE SIDE BURNER KNOB Step 8 • Install SIDE BURNER • Make sure BURNER VENTURI fi ts over VALVE VALVE NOZZLE...
  • Page 26 ELECTRODE CLIP Step 9 ELECTRODE WIRE • Install CLIP • Install ELECTRODE WIRE to ELECTRODE • Install LED WIRING LED WIRING • Install IGNITOR WIRING IGNITOR WIRING Step 10 • Install 3 AA batteries for LED knobs...
  • Page 27 SIDE Step 11 BURNER GRATE • Install SIDE BURNER GRATE Step 12 • Remove IGNITOR IGNITOR CAP IGNITOR CAP • Insert AA BATTERY • Install IGNITOR AA BATTERY...
  • Page 28 WARMING RACK Step 13 COOKING GRATES HEAT TENTS • Install HEAT TENTS • Install COOKING GRATES • Install WARMING RACK GREASE TRAY HANDLE Step 14 • Remove 2 screws • Install GREASE TRAY HANDLE • Install GREASE GREASE CUP...

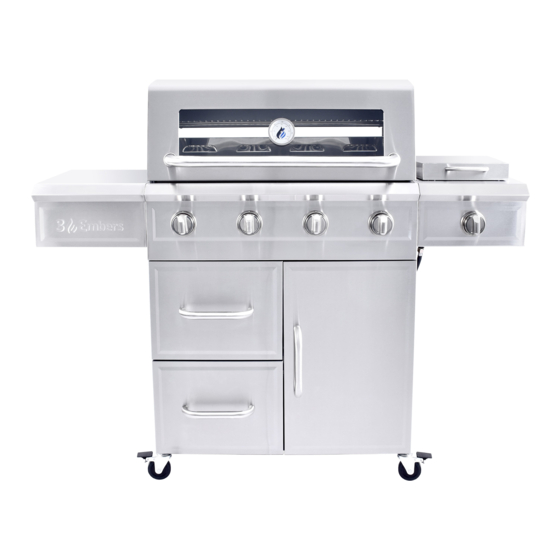

  • Page 29 Model GAS7480BS Assembled...
  • Page 30 IMPORTANTES ADVERTENCIAS DE SEGURIDAD ES NUESTRO DESEO QUE ARME Y UTILICE SU PARRILLA EN LA FORMA MÁS SEGURA POSIBLE. EL PROPÓSITO DE ESTE SÍMBOLO DE ALERTA DE SEGURIDAD ES QUE USTED PRESTE ATENCIÓN A LOS POSIBLES PELIGROS CUANDO ARME Y UTILICE SU PARRILLA. ¡CUÁNDO VEA ESTE SÍMBOLO DE ALERTA DE SEGURIDAD PRESTE ESPECIAL ATENCIÓN A LA INFORMACIÓN A CONTINUACIÓN!
  • Page 31 TABLA DE CONTENIDOS: Advertencias Generales .........31-32 Especificaciones e Instalación del Cilindro (Tanque) de Gas LP .

  • Page 32: Advertencias Generales

    ADVERTENCIAS GENERALES: ADVERTENCIA • Antes de usar la parrilla por primera vez, pruebe todas las conexiones en busca de fugas, incluso si compró la parrilla totalmente armada y cada vez que vuelva a cargar el tanque. Inspeccione el sello de caucho del tanque de propano en busca de daños.

  • Page 33: Especificaciones E Instalación Del Cilindro (Tanque) De Gas Lp

    • NO almacene artículos en el carrito que puedan prenderse fuego o dañar la parrilla (como químicos o suministros para piscinas, manteles, trozos de madera). • Cuando la parrilla se usa, está caliente. Para evitar quemaduras: • NO intente mover la parrilla. •...
  • Page 34 ESPECIFICACIONES DEL CILINDRO (TANQUE) DE GAS LP: Cilindro de gas LP (no suministrado con esta parrilla) El cilindro de gas LP (propano líquido) específicamente diseñado para usarse con esta parrilla debe tener 12” (30.5 cm) de diámetro × 18” (45.7 cm) de alto y una capacidad de 20 lb (9.1 kg), con una válvula del cilindro Tipo 1 y un dispositivo de protección contra sobrecarga (OPD).

  • Page 35: Especificaciones E Instalación Del Regulador Y La Manguera

    INSPECCIÓN DEL SELLO DE CAUCHO DEL CILINDRO (TANQUE) DE GAS LP: • Antes de usar, inspeccione el sello de caucho de la válvula del tanque de propano en busca de fisuras, desgaste o signos de deterioro. Un sello de caucho dañado puede causar una fuga de gas, lo que posiblemente derive en una explosión, un incendio o lesiones corporales graves.

  • Page 36: Pruebas De Detección De Fugas

    REGULADOR Y MANGUERA: La parrilla viene equipada con un dispositivo de conexión Tipo 1 con las siguientes características: 1. El sistema no permitirá la circulación de gas desde el cilindro hasta que se establezca una conexión positiva a la válvula. Nota: La válvula del cilindro y todas las perillas de los quemadores de la parrilla deben estar cerradas antes de realizar o quitar cualquier conexión.
  • Page 37 PELIGRO Para prevenir los peligros vinculados con los incendios o explosiones: • NO fume ni permita que haya fuentes de ignición en la zona donde lleve a cabo una prueba de detección de fugas. • Realice la prueba en un área bien ventilada AL AIRE LIBRE, protegida contra el viento. •...

  • Page 38: Lista De Comprobación Previa Al Arranque

    LISTA DE COMPROBACIÓN PREVIA AL ARRANQUE: PELIGRO Si no se siguen estos pasos, pueden ocurrir daños a la propiedad, lesiones corporales, quemaduras graves y la muerte. Estos pasos deben llevarse a cabo después de que la parrilla se armó y antes de cada uso.
  • Page 39 ENCENDIDO DE LOS QUEMADORES PRINCIPALES CON FÓSFOROS: 1. Abra la tapa antes de encender un quemador. 2. Asegúrese de que todas las perillas de control estén en la posición “APAGADO”. 3. Remueva el encendedor de cerillo localizado en el panel superior del frente del carrito como ilustrado.

  • Page 40: Funcionamiento De La Parrilla

    FUNCIONAMIENTO DE LA PARRILLA: ADVERTENCIA • Lea y siga todas las advertencias y las instrucciones incluidas en las secciones anteriores de este manual. • Nunca use carbón, rocas volcánicas o briquetas de madera en una parrilla a gas. Los copos saborizantes deben colocarse en una caja para ahumar de metal para contener las cenizas y evitar incendios.

  • Page 41: Utilizando Otras Funciones De La Parrilla

    COCCIÓN CON ASADOR: • La parrilla tiene orificios preperforados de fábrica para montar un asador Compatible con cualquier asador giratorio que tiene una carcasa de motor de acero inoxidable (se vende por separado) • Lea y siga todas las instrucciones provistas con el asador. Guarde las instrucciones como referencia futura.

  • Page 42: Cuidado Y Mantenimiento Adecuados

    CUIDADO Y MANTENIMIENTO ADECUADOS: ADVERTENCIA: Si usa un cepillo de cerdas para limpiar cualquiera de las superficies para cocinar, asegúrese de que no queden cerdas sueltas sobre dichas superficies antes de usar la parrilla, ya que las cerdas sueltas se pueden pegar a la comida. LIMPIEZA DEL INTERIOR DE LA PARRILLA: •...
  • Page 43 CONJUNTO DE LOS QUEMADORES/ MANTENIMIENTO: • Si bien los quemadores están hechos de acero inoxidable, pueden corroerse como resultado del calor extremo y de los ácidos derivados de la cocción de comida. Periódicamente, inspeccione los quemadores en busca de fisuras, orificios anormales y otros signos de deterioro por corrosión.

  • Page 44: Transporte Y Almacenamiento

    TRANSPORTE Y ALMACENAMIENTO: ADVERTENCIA • Nunca mueva una parrilla cuando está caliente o cuando se usa. • Asegúrese de que la válvula del cilindro esté cerrada y de que las perillas de los quemadores estén en la posición apagado. • NO almacene un cilindro de gas LP de repuesto (lleno o vacío) debajo de la parrilla o cerca de esta.

  • Page 45: Solución De Problemas

    SOLUCIÓN DE PROBLEMAS: Para ver videos de montaje o solución de problemas, visítenos en: Problema Causa posible Prevención/Cuidado El quemador no enciende La válvula del tanque de gas LP está cerrada Cerciórese de que el regulador esté conectado al tanque de gas LP con fi rmeza;...
  • Page 46 Problema Causa posible Prevención/Cuidado La llama es amarilla o Es posible que el quemador nuevo contenga Encienda la parrilla durante 15 minutos en la posición “ALTO” con la anaranjada aceites residuales de la fabricación tapa cerrada Es posible que haya telarañas o nidos Limpie el conjunto de los quemadores y los tubos venturi de los de insectos en los tubos venturi de los quemadores...

  • Page 47: Sugerencias Para Cocinar Con La Parrilla

    SUGERENCIAS PARA COCINAR CON LA PARRILLA: HIGIENE: • Siempre lávese las manos minuciosamente con jabón y agua caliente antes de manipular la comida y después de manipular carne vacuna o de pollo cruda, o mariscos/pescados. • Cuando use una fuente para transportar carne vacuna o de pollo cruda, o mariscos/pescado hasta la parrilla, asegúrese de lavar la fuente minuciosamente con jabón y agua caliente antes de colocar la comida cocida en dicha fuente, o use fuentes diferentes para los alimentos crudos y la comida cocida.
  • Page 48 WARRANTY The Boltz Group warrants to the original pur chas er that the 3 Embers 4 Burner Gas Grill is free from defects due to workmanship or materials for: Lifetime: on stainless steel tube burners Five-year: on all other stainless steel parts Three-year: on valves, frame, housing, cart, igniter, cooking grates and other related parts The Boltz Group’s obligations under this warranty are limited to the following guidelines:...
