Summary of Contents for Maxxtools TMHT230B

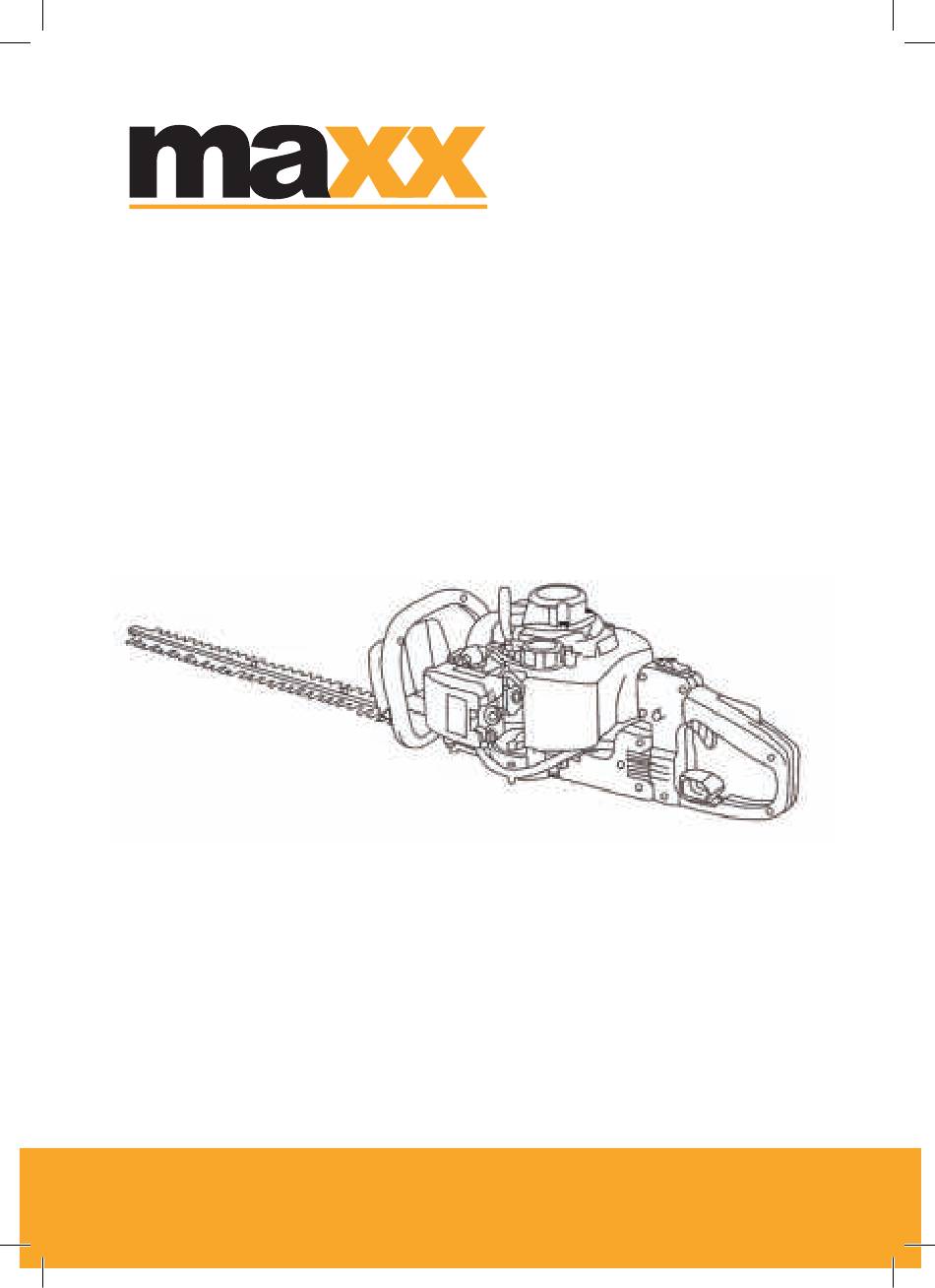

- Page 1 HEGGESCHAAR GEBRUIKSHANDLEIDING INSTRUCTION MANUAL NL: Heggeschaar EN: Hedge Trimmer Model: 21038...
- Page 2 WAARSCHUWING De motoruitlaat van dit product bevat chemicaliën waarvan de staat Californië weet dat ze kanker, geboorteafwijkingen of andere reproductieve schade veroorzaken. Lees deze handleiding zorgvuldig door voordat u onze producten gebruikt om het juiste gebruik van uw apparaat te begrijpen. SAFETY FIRST VEILIGHEID EERST Instructies in waarschuwingen in deze handleiding die met een...
- Page 3 3. Gashendel 4. Contactschakelaar 5. Gaskabel 6. Geluiddemper 7. Mes 8. Voorste handgreep 9. Achterste handgreep 2. SPECIFICATIES Model TMHT230B/TMHT260B ..............................Typ heen en weer dubbelzijdige dubbele messen ....................Drooggewicht 5,65 (kg) ................................. Grootte zaagblad 600 (mm) / 650 (mm) ..........................
- Page 4 3. WAARSCHUWINGSLABELS OP DE MACHINE (1) Lees de gebruikershandleiding voordat u deze machine bedient. (2) Draag hoofd-, oog- en oorbescherming. (3) Onjuist gebruik van deze machine kan leiden tot ongevallen die ernstig letsel of de dood tot gevolg hebben. Lees deze handleiding zorgvuldig en oefen met het gebruik van de heggenschaar totdat u volledig bekend bent met alle handelingen en hebt geleerd deze correct te gebruiken.
- Page 5 5. FOR SAFE OPERATION b. ‘S Nachts, bij zware mist of op andere 1. DEZE MACHINE KAN ERNSTIG momenten dat uw gezichtsveld beperkt kan zijn en het moeilijk is LETSEL VEROORZAKEN. Lees deze om een duidelijk zicht op het werk_ handleiding zorgvuldig totdat u alle gebied te krijgen.
- Page 6 Wanneer het werk gelijktijdig door HET PRODUCT GEBRUIKEN BELANGRIJK twee of meer personen moet worden uitgevoerd, moet er ook voor Snij alleen materialen die door de fabrikant worden gezorgd dat u constant worden aanbevolen. En alleen gebruiken rondkijkt of op een andere manier voor taken die in de handleiding worden controleert op de aanwezigheid en uitgelegd.
- Page 7 3. Gebruik altijd alleen MAXX- VERVOER producten of producten die door 1. Als u het product met de hand draagt, MAXX zijn gecertificeerd voor bedek dan het snijgedeelte indien nodig, gebruik met het MAXX-product til het product op en draag het met wanneer u het snijhulpstuk of een aandacht voor het mes.
- Page 8 HOE BRANDSTOF TE MENGEN 3. Stop de motor voordat u de unit bijtankt. Zorg er op dat moment voor AANBEVOLEN MENGVERHOUDING dat u de gemengde benzine in de BENZINE 25: OLIE 1 container voldoende schudt. Meng een gewone benzine (met WAARSCHUWING of zonder lood, zonder alcohol) en een kwalitatief bewezen motorolie...
- Page 9 7. BEDIENING BELANGRIJIK STARTMOTOR • Vermijd, behalve in noodgevallen, WAARSCHUWING het stoppen van de motor terwijl u aan Houd de messen uit de buurt van de de gashendel trekt. omgeving, aangezien ze bij het NOTITIE starten van de motor gaan bewegen.
- Page 10 HEGGENSCHAREN TECHNIEKEN Snijd eerst de zijkanten van een heg en vervolgens de bovenkant. Verticale snede: • Gebruik bij het 2-zijdige mes model 21038 een boogvormige snede van onder naar boven en vervolgens naar beneden om beide zijden van de messen te gebruiken (OP7). Horizontale snede: •...
- Page 11 VONKENVANGER (MA4) WAARSCHUIWING • De geluiddemper is uitgerust met een Zorg ervoor dat de motor is gestopt vonkenvanger om te voorkomen dat en koel is voordat u onderhoud aan er gloeiend hete koolstof uit de uitlaat de machine verricht. Contact met ontsnapt.
- Page 12 VERMINDERING VERSNELLINGSBAK 9. OPSLAG Vul het tandwielhuis elke 25 werkuren 1. Smeer het mes in om roest te bij. Gebruik een vetpomp. Voer vet voorkomen. in totdat het uit de onderkant van de 2. Leeg de brandstoftank en doe de messen komt.
- Page 13 Please contact your local authority for further details of your nearest designated collection point. Maxxtools bvba Centrum Zuid 2084 3530 Houthalen, Belgium info@maxxtools.be...
-
Page 14: Table Of Contents
WARNING The engine exhaust from this product contains chemicals known to the State of California to cause cancer, birth defects or other reproductive harm. Before using our products, please read this manual carefully to understand the proper use of your unit. SAFETY FIRST Instructions contained in warnings within this manual marked with a symbol concern critical... -
Page 15: Parts Location
1. Fuel tank 2. Starter 3. Throttle lever 4. Ignition switch 5. Throttle Cable 6. Muffler 7. Blade 8. Front handle 9. Rear handle 2. SPECIFICATIONS Model TMHT230B/TMHT260B ........................Type Reciprocating ............................double-sided dual blades Dry weight 5.65(kg) ............................Blade size 600(mm)/650(mm) ........................ -
Page 16: Warning Labels On The Machine
3. WARNING LABELS ON THE MACHINE (1) Read owner’s manual before operating this machine. (2) Wear head, eye and ear protection. (3) Handling this machine improperly could result in accidents causing serious injury or death. Read this manual carefully and practice using the hedge-trimmer until you are fully acquainted with all operations and have learned to use it correctly. -
Page 17: For Safe Operation
5. FOR SAFE OPERATION 1. THIS MACHINE CAN CAUSE b. At night, at times of heavy fog, or at any other times when SERIOUS INJURIES. Read this manual your field of vision might be limited carefully until you completely and it would be difficult to gain a understand and follow all safety and operating instructions. -
Page 18: Maintenance
1. Grip the handles firmly with both hands When work is to be performed simultaneously by two or more using your whole hand. Place your feet persons, care should also be slightly apart (slightly further apart than taken to constantly look around the width of your shoulders) so that your or otherwise check for the presence weight is distributed evenly across both and locations of other people... - Page 19 store nearest MAXX authorized 6. FUEL WARNING servicing dealer for assistance. Gasoline is very flammable. Avoid smoking 5. Do not use any accessory or or bringing any flame or sparks near fuel. attachment other than those bearing the MAXX mark and recom Make sure to stop the engine and allow it mended for the unit. cool before refueling the unit.
- Page 20 HOW TO MIX FUEL WARNING FOR YOUR ENGINE LIFE, AVOID RECOMMENDED MIXING RATIO 1. FUEL WITH NO OIL (RAW GASOLINE) – GASOLINE 25 : OIL 1 It will cause severe damage to the Mix a regular gasoline(leaded or internal engine parts very quickly. unleaded, Alcohol-free)and a 2.
- Page 21 7. OPERATION STARTING ENGINE IMPORTANT WARNING • Except for an emergency, avoid Keep the blades clear of the stopping the engine while pulling the surrounding as they will start moving throttle lever. upon starting of the engine. NOTE 1. When first starting up after putting • If the engine won’t stop when setting fuel into the machine, push the the ignition switch to the stop position, priming pump until fuel runs out in...
- Page 22 HEDGE TRIMMING TECHNIQUES Trim sides of a hedge first, and then the Top. Vertical cut: • With the 2-sided blade model 21038 use an arcing cut from the bottom upwards, then downwards to use both sides of the blades (OP7). Horizontal cut: • In order to get the best cutting results, slightly tilt the blade (5°–10°) towards the cutting direction (OP8).
- Page 23 Periodically inspect and clean as WARNING necessary with a wire brush. Make sure that the engine has In the State of California it is requi- stopped and is cool before red by law (Section 4442 of the performing any service to the California Public Resources Code) machine.
- Page 24 REDUCTION GEARBOX 9. STORAGE Refill gear housing every 25 working 1. Oil the blade to prevent rust. hours. 2. Empty the fuel tank and put the cap Use greese pump. Feed greese until it back on. comes out of the base of blades. 3. Remove the spark plug, pour a small (MA8) amount of oil into the cylinder.
- Page 25 Please contact your local authority for further details of your nearest designated collection point. Maxxtools bvba Centrum Zuid 2084 3530 Houthalen, Belgium info@maxxtools.be...
- Page 26 The biggest online selec on of tools, home, garden & pet. ONS MAXXTOOLS TEAM HELPT JE MET: Vragen over je bestelling Klachten Onderdelen en handleidingen Heb je vragen of klachten contacteer ons en we helpen je graag verder. NOTRE EQUIPE MAXXTOOLS VOUS AIDERA VOLONTIÈRE AUX CAS...
