Fisheye WD2600B User Manual

Heat vest
Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
WD2600B
HEAT VEST
user manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the WD2600B and is the answer not in the manual?

Questions and answers

Related Manuals for Fisheye WD2600B

Summary of Contents for Fisheye WD2600B

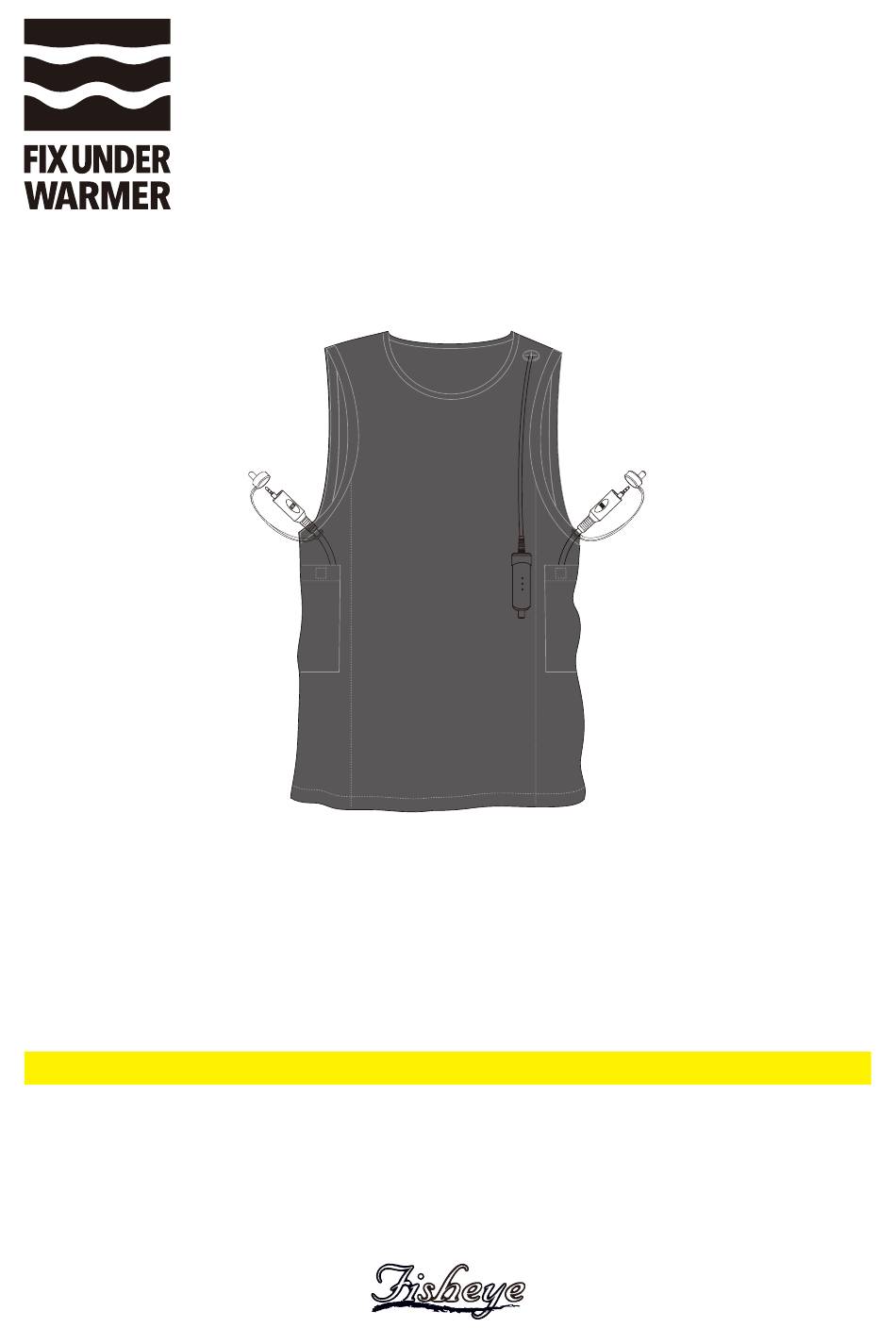

  • Page 1 WD2600B HEAT VEST user manual...
  • Page 2 目次 <はじめに> ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 3 ●安全にお使いいただくために ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ ・ 4 ●仕様...
  • Page 3 はじめに 安全にお使いいただくために ●この説明書を必ずお読みの上、 正しくお使いください。 ●誤った使い方をされますと、 故障や事故の原因となり、 修理不能となるおそれがあります。 ●ご使用の際は、 必ず事前の点検を実施して ください。 ●分解、 改造、 修理に伴う事故などに関し、 弊社では一切責任を負いかねますので、 ご了承ください。 また、 使用時の人身、 物損事故に関しての補償はいたしかねます。 ここに表示した注意事項は、 状況によっては重大な結果に結びつくおそれがあります。 いずれも安全に関する重要な内容を記載していますので、 必ず守って ください。 危険 取扱いを誤った場合に、 死亡または重傷を負う差し迫った危険の発生が想定される内容。 取扱いを誤った場合に、 死亡または重傷を負う可能性が想定される内容。 警告 取扱いを誤った場合に、 傷害を負う可能性及び物的損害のみの発生が想定される内容。 注意 危険 ●本製品を使用してスクーバダイビングを行うにあたっては、 必ず潜水指導団体の講習を受講して くださ い。 各団体が発行するCカード （講習修了認定証） を取得していない方は、 スクーバダイビングで本製品 を使用することはおやめください。...
  • Page 4 不可  （本製品は水中専用です） バッテリー FUW32600 バッテリー 11.1V/2600mAh/28.86Wh 充電時間 FUW32600 バッテリー 2 個 : 約 5.5 時間 本体材質 前面 : ポリエステル 100％ 背面 : ポリエステル 100％ エレメント ( 発熱素子 ) WD2600B: バック 耐圧水深 100m サイズ ( 胸囲 ) XS:84-90/S:88-94/M:90-96/L:95-101/XL:100-106cm 本体重量 XS:500g/S:513g/M:529g/L:545g/XL:565g バッテリー重量 FUW32600 バッテリー : 309g（1 個）...
  • Page 5 各部名称 ベスト本体 有線コントローラー バッテリーコネクター コネクターキャッ プ コネクター プッシュボタン バッテリーホルダーx2 サイドファ スナー ヒートエレメント （背面） Li-ionバッテリー テールストラッ プ 付属品 Yスプリッターチャージングケー ブル FUW32600チャージャー FUW32600バッテリー 2 - 5 -...
  • Page 6 使用方法 バッテリーのチェック 1. いずれかのバッテリーをベスト本体のコネクターに 接続します。 一度に確認できるバッテリーは1つだけ です。 2. バッテリーのコネクターをベスト本体のコネクター に接続するとインジケーターが点滅して充電残量 を表示します。 ● ０〜  33% ●   ●34〜●●66%   ●●67〜●●●100% ● 3. 手順1と2を繰り返して、 使用するすべてのバッテリー の充電状態を確認します。 充電方法 1. バッテリーに Y スプリッターチャージングケー ブルを接続します。 2. Y スプリッターチャージングケー ブルをチャージャーのコネクターに接続します。 3. チャージャーを電源コンセントに差し込みます。 4. 充電時間はバッテリー 2 個で約 5.5 時間です。 ●両方のバッテリーを充電中      片方のバッテリーが充電完了 ● ● ●両方のバッテリーが充電完了 - 6 -...
  • Page 7 ●充電中はバッテリーやチャージャーが熱を持つことがありますので、 絶対に紙や絨毯 危険 など燃えやすい物の上で充電しないでください。 ●ケーブルを束ねた状態で充電すると、 発熱により発火の原因となるおそれがあります ので、 絶対におやめください。 ●濡れた手、 濡れた環境での充電は、 感電するおそれがありますので、 絶対におやめく ださい。 ●水没した、 あるいは水没しているおそれのあるバッテリーを絶対に充電しないでくだ さい。 ●バッテリーのコネクター端子を金属が露出している部分に接触させないでください。 感電や発火の原因になります。 ●バッテリー接点部同士を、 金属板や針金などで接続しないでください。 感電や発火の 原因になります。 ●必ず専用のバッテリーとチャージャーをご使用ください。 他の製品を使用すると、 本 警告 製品の破損およびガスの発生による重大な事故の原因となります。 ●ベスト本体を直接電源コンセントに接続しないでください。 破損の原因となります。 ●故障、 打痕や変形または異常があると思われるバッテリーおよびチャージャーは使用 しないでください。 ●充電を開始する前に、 必ずコネクター端子部に汚れや水滴が付着していないか確認 して ください。 もし汚れや水滴が付着していた場合は十分に清掃して ください。 製品の 故障だけではなく、 感電の危険性があります。 ●チャージャーはマルチボルト(100-240V)対応ですが、...
  • Page 8 バッテリーの接続 1. ベスト本体およびバッテリーの各コネクターのピン先端に少量のグリスを塗布します。グ リスは別売の『FIX マルチ O リンググリス』をおすすめします。 2. バッテリー 2 個をベスト本体の左右のコネクターにそれぞれ接続します。接続／解除の 際は必ずコネクターを持って抜き差しして ください。ケー ブルを持って抜き差しすると断線 するおそれがあります。 3. 電食を防ぐため、どちらも隙間が空かないようにしっかりと押し込んでください。 ●バッテリーは必ず2個1組で使用してください。 もし1個のみで接続した場合、 端子か 警告 らの漏電による感電のおそれがあります。 また、 バッテリーが急速放電されることによ り、 破損やガス発生の原因にもなります。 ●バッテリーのコネクターとベスト本体のコネクターがしっかりと接続されていることを 注意 確認して ください。 ●各コネクターは防水仕様ですが、 コネクター間の入水による金属ピンの電食を防ぐた め、 適時グリスを塗布して ください。 ●バッテリーを使用しない場合は、 付属のコネクターキャッ プでシールして ください。 ●バッテリーやベスト本体のコネクターケーブルに傷、 削れ、 ひび割れや折れ等の異常 が見つかった場合は、 使用を中止して ください。 - 8 -...
  • Page 9 操作方法 A: ベストの電源を入れる 有線コントローラーのプッシュボタンを 2 秒間長押しすると、インジケーターが LOW 状態 で点灯します。 B: 温度設定 1. 有線コントローラーのプッシュボタンを押して、お好みの設定温度を選択します。 2. 設定温度は、有線コントローラーのインジケーター点灯で確認できます。 LOW: ● MEDIUM: ●● HIGH: ●●● C: ベストの電源を切る 有線コントローラーのプッシュボタンを 2 秒間長押しすると、インジケーターが消灯します。 ●低温やけどをおこさないよう、 温度設定にご注意ください。 注意 ●気温 ・ 水温等、 ご使用時の環境により体感できる温度が異なります。 - 9 -...
  • Page 10 ベストの着脱 A: ベストの着方 1. ベスト本体を着用し、サイドファ スナーを閉めます。 2. バッテリーをベスト本体のバッテリーホルダーに収めます。 3. バッテリーホルダーのファ スナーおよび上部のベルクロでバッテリーを固定します。 4. ベストがずり上がりそうな場合は、股下を通してテールストラッ プを締めます。 5. ベストの電源を入れます。 ウエスト回りが窮屈な場合は、 オプションの 「エクステンションスリッ プ」 をご利用ください。 （XSサイズは設定がありません） エクステンションスリッ プ ＋ B: ベストの脱ぎ方 1. ベストの電源を切ります。 2. バッテリーコネクターとベスト本体のコネクターを外します。 3. バッテリーをバッテリーホルダーから取り出します。 4. サイドファ スナーを全開にして、ベスト本体を脱ぎます。 ●本製品を素肌の上に直接着用しないでください。 低温やけどのリスクが高まります。 危険 ●本製品を2枚以上重ねて使用しないでください。 想定以上の温度に上昇するおそれが あり、 大変危険です。 ●万が一、 潜水中にヒートエレメント(発熱素子)以外に熱を感じたり、 有線コントロー ラー操作不能などの異常が発生した場合は、 ダイビングを中止し、 本製品の使用を中 止して ください。 - 10 -...
  • Page 11 ●本製品が肌に触れると、 繊維素材による擦れ等により、 アレルギー体質の方は皮膚障 警告 害を起こすことがあります。 異常が生じた場合は直ちに使用を中止し、 医師の診察を受 けその指示に従って ください。 ●本製品の残留有機溶剤等により、 皮膚 ・ 呼吸障害を起こすことがあります。 異常が生じ た場合は直ちに使用を中止し、 新鮮な空気の所に移って、   医師の診察を受けその指示 に従って ください。 ●必ず電源を切ってからコネクターを外して ください。 ●電源を切っていても、 濡れた手でバッテリー端子を触ると感電する危険性があります。 コネクターは十分に乾いた手で外して ください。 ●水圧や温度の状態によって、 体にヒートエレメントの跡がつく場合があります。 不快感 を感じたときは、 直ちに使用を中止し専門医にご相談ください。 ●本製品は水中専用です。 陸上で長時間使用すると、 低温やけどや破損のリスクが高ま ります。 ●無理な着脱をすると破損することがあります。 ヒートエレ メントの特性上、 無理な力が 注意 掛かると損傷しやすく、...
  • Page 12 メンテナンス A: 使用後の手入れと保管方法 1. 使用後は真水かぬるま湯で、 汚れや塩分をしっかり手洗いした後に陰干しします。洗濯機、 乾燥機、ドライ クリーニング 、アイロン等は使用しないでください。素材を傷める原因に なります。 2. 中性洗剤を使用すると、より汚れを落とせます。塩素系の洗剤、漂泊剤は使用しないで ください。 3. 水洗い後は、乾いた柔らかい布などで水気をよ く拭き取って ください。直射日光による乾 燥、ドライヤー やストー ブによる乾燥は、故障や変形、破損の原因となりますので絶対 におやめください。また、溶剤等で表面を拭かないでください。 4. 変色や退色を抑えるため、直射日光を避け、風通しの良い場所にシワ・折れ等のない状 態で保管して ください。また、カビや雑菌等の繁殖を抑えるため、高温多湿の場所も避 けて ください。 ●万一、 本製品が燃焼した場合、 一酸化炭素 ・ 塩素化合物 ・ スス等の有害ガスが発生す 危険 る危険性があります。 十分注意の上、 初期消火を実施するとともに消防署へ通報し、 消 防士の指示に従って ください。 ●ベスト本体にバッテリーを収めたまま保管しないでください。 不用意な起動による発 熱 ・ 火災の原因になります。 ●本製品を保管、...
  • Page 13 保証規定 株式会社フィッシュアイ(以下、 弊社)は、 取扱説明書の記載事項に沿った本製品のご使用において故障や 品質不良が発生した場合、 お買い上げ日より1年間無料で修理させていただきます。 ただしヒートエレメン トおよびバッテリーの寿命につきましては対象外となります。 また、 破損、 浸水などにより、 他の機材に損害 が生じた場合、 いかなる理由でも本製品以外の機材に対する補償はいたしません。 また、 本製品の故障に 起因する付随的損害(ダイビングや撮影に費やした旅費などの諸費用、 撮影によって得られる利益の喪失 など)についても補償はいたしません。  保証期間の内外にかかわらず、 点検 ・ 修理時の運賃、 諸掛かりは、 お 客様にご負担をお願いいたします。 保証期間内でも以下の場合には有料修理となります。 1. 使用上の誤操作により生じた故障。 2. 弊社以外で実施された修理、 改造、 分解などによる故障。 3. お買い上げ後の輸送、 落下、 衝撃などによる故障および損傷。 4. 火災 ・ 地震 ・ 水害 ・ 落雷その他の天災地変、 公害による故障および損傷。 5. 保管上の不備(高温多湿、...

  • Page 14: Table Of Contents

    ●If you find errors, omissions, misprints or any unclear parts in the contents of this manual, please contact Fisheye or your local supplier. ●This manual may not be reproduced or copied in whole or part for any reason except personal use.

  • Page 15: Introduction

    ● Improper use may result in a permanent unrepairable damage. ● Perform component checks in accordance with this manual. ● Fisheye is not responsible for any accidents resulting from the use, disassembly, modification, or repairs of this product. Fisheye assumes no responsibility for any physical, material, or consequential damage from the use of this product neither specified or implied.

  • Page 16: Specifications

    ● Please confirm the state of the package before opening this product. If there are damage or accident, please contact a delivery supplier or the dealer. ● Please confirm all included items before use. FIX UNDER WARMER HEAT VEST WD2600B Product Name Maximum temperature LOW:45°C(113°F)/MEDIUM:50°C(122°F)/HIGH:55°C(131°F)

  • Page 17: Name Of Parts

    Name of parts Suit (Heated apparel) Wired Controller Protective Cap Battery Connector Input Connector Battery Pocket×2 Side Zipper Heat Elements Push Button Tail Strap Li-ion Battery Accessories FUW Y-splitter Charging Cable FUW32600 Li-ion Battery×2 FUW32600 Charger - 17 -...

  • Page 18: How To Use

    How to use Check battery status 1. Connect "ONE" battery to the suit. Check one battery at a time. 2. Battery indicator will flash briefly to indicate remaining charge. ０〜  33% ●   ●34〜●●66% ●   ●●67〜●●●100% ● 3. Repeat steps 1 & 2 to check the battery level of any additional batteries. Battery charging 1.
  • Page 19 ● Do not charge on paper, carpet or anything flammable as battery and charger DANGER may become hot. ● Do not charge with coiled cables as heat build-up may result in fire. ● Do not handle with wet hands or charge under wet conditions to avoid electric shock.

  • Page 20: Plug In The Batteries

    Plug in the batteries 1. Apply a thin coat of grease (e.g. O-Ring lubricant) to prevent electrolytic corrosion of the connector. 2. Plug battery connectors as shown below. Grab the connectors by all means to avoid breaking of wire. 3. Press together firmly and make sure that there is no gap between the two terminals, to avoid electrolytic corrosion and oxidization.

  • Page 21: How To Operate

    How to operate A: Turn on Press and hold for 2 Seconds with push button(wired controller) until it shows 1 LED light (Low heat). B: Adjusting heat level 1. Tap (click once) click or push the push button to select your desired temperature. 2.

  • Page 22: Wearing The Suit

    Wearing the suit A: How to wear 1. Wear the vest, and close side zipper. 2. Put battery in the battery pocket of the vest. 3. Fix the battery with zipper of the battery pocket and upper velcro. 4. Fasten a tail strap through the inseam when the vest seems to slide up. 5.
  • Page 23 ● When you confirm high heat, abnormal noise, bad smell or fume, remove battery from the suit, and keep it in the place that safe. And contact your dealer or Fisheye Customer Service. ● It may be stuffy for a long time use.

  • Page 24: Maintenance

    Maintenance Wash & Care 1. Clean your equipment (including the battery, garment and remote) with fresh water and air dry immediately. Do not use washing machine, iron or dry clean. 2. Using neutral detergent is recommended. Do not bleach. 3. Do not use dryer, stove or solvent. It causes the damage. 4.

  • Page 25: Warranty Conditions

    Warranty Conditions Fisheye Co., Ltd. warrants and will repair or replace the product free of charge for one year from purchase, when used in accordance with this User Manual. However, the life of the battery cell and the heating elements is not applicable. This Warranty does not cover any losses, damage or water intrusion to any other equipment for any reason.
  • Page 26 Memo - 26 -...
  • Page 27 Memo - 27 -...

  • Page 28: Warranty

    Not valid unless all information provided above. Contact your dealer immediately if any information is missing. 株式会社フィッシュアイ 〒171-0052  東京都豊島区南長崎5-29-7  TEL:03-5996-5637   FAX:03-5996-7202 www.fisheye-jp.com E-mail:info@fisheye-jp.com ご購入後のメンテナンス ・ 修理等は株式会社フィ ッシュアイにて承ります cs@fisheye-jp.com フィ ッシュアイカスタマーサービス 03-5988-0191 International Distribution & Service 5-29-7 Minami Nagasaki Toshima-ku, Tokyo 171-0052 JAPAN Fisheye Co., Ltd. TEL +81-3-5996-5637 FAX +81-3-5996-7202 www.fisheye-jp.com E-mail:info@fisheye-jp.com...
