Lieferumfang:
1x Kamera
1x Kurzanleitung und Sicherheitshinweise

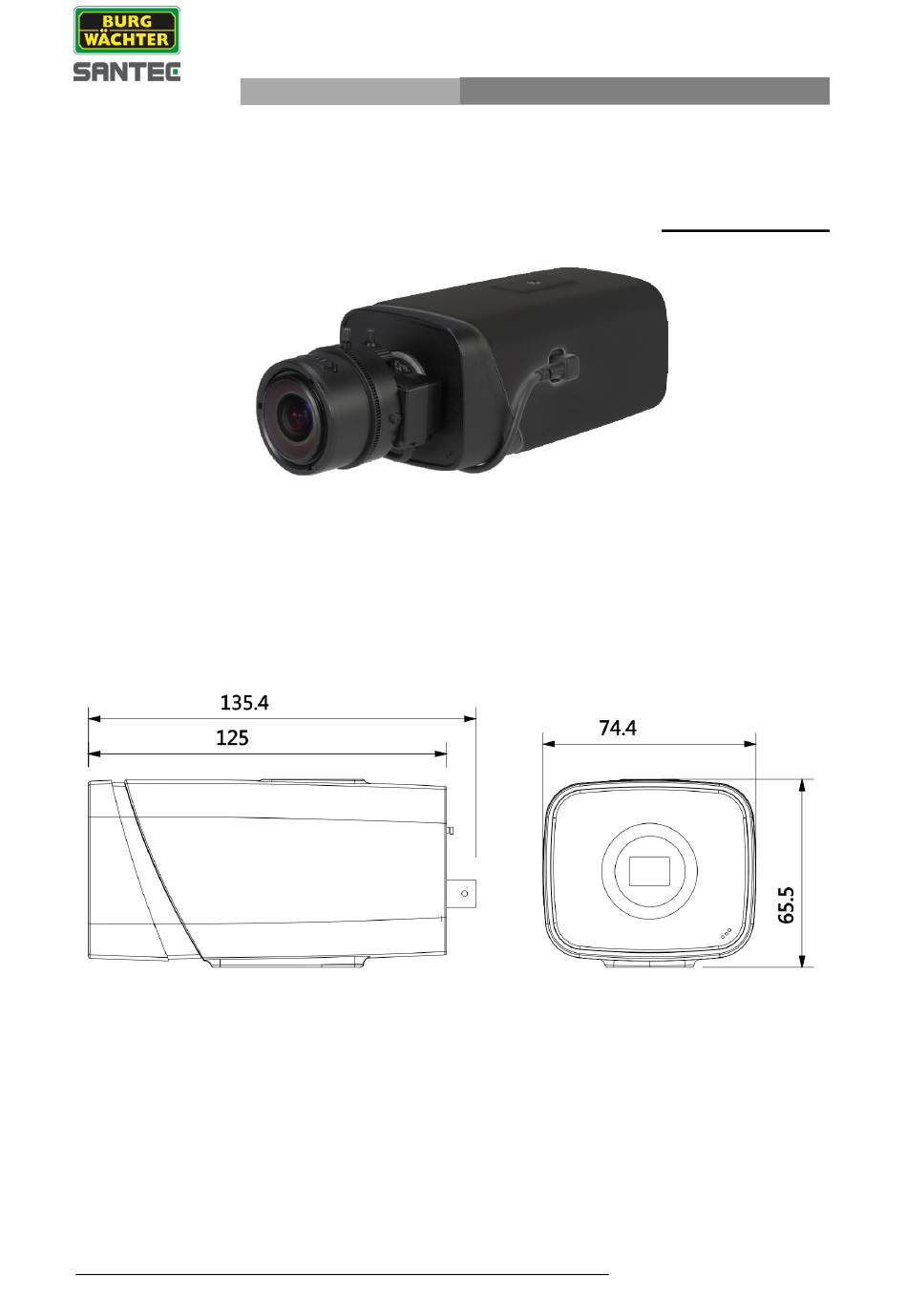

Technische Zeichnung / Technical drawing:
Alle Angaben in mm.
Zeichnung nicht maßstabsgerecht.
Irrtum und technische Änderungen
vorbehalten.
Bitte beachten:
Bitte beachten Sie auch das Beiblatt mit
Sicherheitshinweisen und Vorsichts-
maßnahmen.
KURZANLEITUNG / QUICK INSTALLATION GUIDE
HD-CVI / HD-SDI Low Light Box Kamera
HD-CVI / HD-SDI low light box camera
Objektiv nicht im Lieferumfang enthalten / lens not included
Items included in the delivery:
1x Camera
1x Quick installation guide and security note
All dimensions in mm.
Drawings not true to scale.
Subject to technical changes.
Errors excepted.
Please note:
Please also read the supplemental sheet
on safety precautions and safety
instructions.
1
SCC-341KLNN
Modell / Model:
SCC-341KLNN
Version 1.0cko/0616/dt-engl/A5
e
Advertisement
Related Manuals for Burg Wächter Santec SCC-341KLNN
Summary of Contents for Burg Wächter Santec SCC-341KLNN
- Page 1 SCC-341KLNN KURZANLEITUNG / QUICK INSTALLATION GUIDE HD-CVI / HD-SDI Low Light Box Kamera HD-CVI / HD-SDI low light box camera Modell / Model: SCC-341KLNN Objektiv nicht im Lieferumfang enthalten / lens not included Lieferumfang: Items included in the delivery: 1x Kamera 1x Camera 1x Kurzanleitung und Sicherheitshinweise 1x Quick installation guide and security note...
- Page 2 SCC-341KLNN Technische Daten / Technical specifications: Modell / Model SCC-341KLNN Kameratyp / Camera type IR-Box Kamera / IR box camera Installation / Installation Innenbereich / Indoor Videonorm / Video norm CVBS (PAL / NTSC) / HD-CVI / HD-SDI 1/2.8” 2.4 Megapixel CMOS Bildsensor / Image sensor Aktive Bildelemente / Effective pixel 1945(H)×1097(V)
- Page 3 SCC-341KLNN OSD Menü: OSD menu: Über den Rekorder können Sie Use the recorder to do camera setup. Kameraeinstellungen vornehmen. Zum Öffnen des OSD gehen Sie bitte wie folgt You can open the OSD by following the vor: steps: Verbinden Sie die Kamera mit dem Connect the camera to Rekorder.
- Page 4 SCC-341KLNN Hinweise zur Geräteentsorgung Notes on waste disposal Bitte beachten Sie im Fall der Entsorgung Please respect the local legal regulations on unbrauchbarer Geräte die geltenden waste if you need to dispose of gesetzlichen Vorschriften. discarded appliances. Dieses Symbol bedeutet, dass This symbol means that electrical elektrische und elektronische appliances need to be disposed of properly...
