Radiodetection RD8100 User Manual

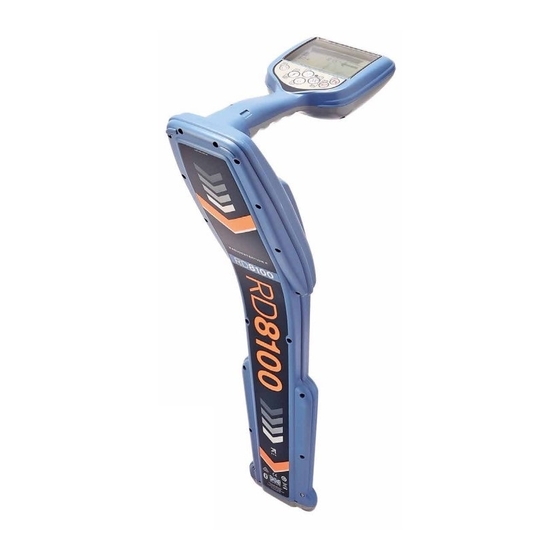

Multifunction precision cable and pipe locators
Hide thumbs Also See for RD8100:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
RD8100
™
Multifunction precision
cable and pipe locators
User Guide
Guía del usuario
Kurzbedienungsanleitung
Gebruikershandleiding
Guide d'utilisation
用户指南
Uživatelská příručka
‫دليل املستخدم‬
90/UG104INT/07

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RD8100 and is the answer not in the manual?

Questions and answers

Related Manuals for Radiodetection RD8100

Summary of Contents for Radiodetection RD8100

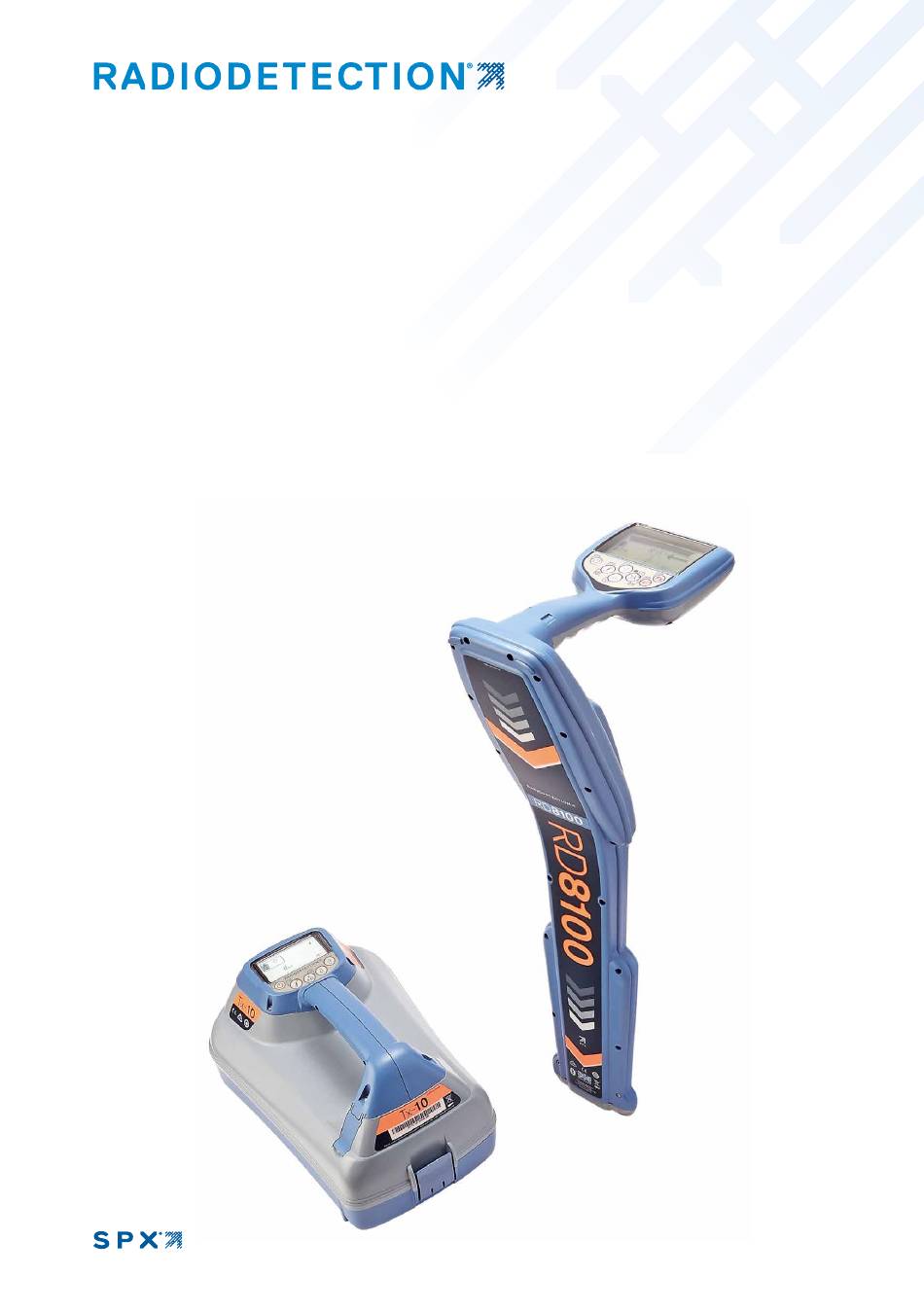

  • Page 1 RD8100 ™ Multifunction precision cable and pipe locators User Guide Guía del usuario Kurzbedienungsanleitung Gebruikershandleiding Guide d’utilisation 用户指南 Uživatelská příručka ‫دليل املستخدم‬ 90/UG104INT/07...
  • Page 2 ENGLISH ESPAÑOL DEUTSCH NEDERLANDS FRANÇAIS 中文 ČESKÝ ‫عريب‬...

  • Page 3: About This Guide

    RD Manager ™ The online User Manual library also contains links to the SurveyCERT+ and RD Manager manuals. Certificates of conformity for the RD8100 locators and Tx transmitter ranges can be found at www.radiodetection.com. *Logging and GPS models only...
  • Page 4 There are also some live cables which the RD8100 will not be able to detect in Power mode. The RD8100 does not indicate whether a signal is from a single cable or from several in close proximity.

  • Page 5: Windows Applications

    3 Year Extended Warranty RD8100 locators and transmitters are covered by a 1 year warranty as standard. Customers can extend their warranty period to a total of 3 years by registering their products within 3 months of purchase. There are 2 ways to register your product: 1.
  • Page 6 RD8100 locator 16 17 GPS active, seeking satellite lock GPS satellite lock acquired 3-5 satellites in view 6-8 satellites in view 9-11 satellites in view 12 or more satellites in view...
  • Page 7 Locator features Keypad. 23. Radio Mode icon. LCD with auto backlight. 24. Power Mode icon. Speaker. 25. Accessory / Measurement icon. Battery compartment. 26. CD Mode icon. Optional Lithium-Ion battery pack. 27. A-Frame icon. Accessory connector. 28. Frequency / current / menu readout. Headphone connector.

  • Page 8: Tx-1, Tx-5 And Tx-10 Transmitters

    Tx-1, Tx-5 and Tx-10 transmitters...

  • Page 9: Transmitter Features

    Transmitter features 15. Clamp icon: Indicates when a signal Keypad. clamp or other accessory is connected. LCD. 16. DC Power connected indicator. Removable accessory tray. 17. Induction mode indicator. D-cell battery tray. 18. A-Frame: Indicates when the Optional Lithium-Ion battery pack. transmitter is in Fault-Find Mode.
  • Page 10 ™ discrimination of parallel or strong power signals Increase and decrease gain. Rapidly increase and decrease gain steps RD8100 automatically sets gain to in 1dB increments mid-point when pressed Take a Survey Measurement and send – over Bluetooth if paired...

  • Page 11: Before You Begin

    Setting up your system The RD8100 locator and transmitter menus allow you to select or change system options. Once entered, the menu is navigated using the arrow keys. Navigation is consistent on both the transmitter and the locator.
  • Page 12 Note that when browsing the locator menu, the keys act as left and right arrows. When browsing the transmitter menu, the keys act as left and right arrows. To navigate menus: Press the key to enter the menu. Use the keys to scroll through the menu options.
  • Page 13 • LANG: Select menus language. • OPT F: Run SideStepauto to auto-select a locate frequency for the connected utility. ™ • BATT: Set battery type: ALK, NiMH or Li-ION and enable / disable Eco mode. • MAX P: Set the transmitter to output its maximum wattage. •...

  • Page 14: Running A Self-Test

    For more detailed descriptions of using the locator and transmitter, and for detailed locate techniques, refer to the Operation Manual. The RD8100 locator is designed to operate with the ‘blade’ of the locator perpendicular to the path of the cable or pipe being located.
  • Page 15 Press the key to select ‘START. Press the key to start the test. The transmitter will automatically select a general purpose frequency for use on the connected utility. Locating with Active Frequencies Active frequencies are applied to the target pipe or cable using the transmitter, and provide the most effective way of tracing buried pipes or cables.
  • Page 16 Locate Modes The RD8100 offers a choice of 5 locate modes, each of which is designed for specific uses, depending on what task is being carried out. To scroll between locate modes, press the key.

  • Page 17: Current Direction (Cd)

    Using accessories The locator and transmitter are compatible with a wide range of accessories. For detailed information on using any of the accessories below please refer to the RD8100 locator operation manual. Transmitter signal clamps When it is not possible to connect directly onto a pipe or cable, or induction mode is unsuitable, a transmitter signal clamp may be used.

  • Page 18: Submersible Antenna

    Sondes are battery powered transmitters that are useful for tracing non-metallic pipes. They can be fixed to Flexrods to allow them to be pushed through pipes or conduits, and some are suitable for blowing through ductwork. The RD8100 can detect a range of sonde frequencies, including those transmitted by flexiprobe P540c pushrod systems ™...

  • Page 19: Bluetooth Wireless Connections

    RD Manager PC Software RD Manager is the RD8100 locator system PC companion, and it allows you to manage and customize your locator. RD Manager is also used to retrieve and analyze survey and usage data, run an eCert calibration, and to perform software upgrades.

  • Page 20: Resetting Connections

    NOTE: The procedure below describes the pairing process between a RD8100 locator and a PDA. Pairing to a PC follows the same steps for the RD8100 locator and similar steps for your PC or laptop. Consult your PC or laptop Bluetooth pairing instructions to pair with the RD8100 locator.

  • Page 21: Saving Measurements

    PDA running SurveyCERT or to a PC running a compatible application. Erasing measurements The RD8100 locator allows you to delete all measurements. Erasing the log will wipe the RD8100 memory and is usually recommended when you begin a new survey.
  • Page 22 GIS/mapping systems. ® Automatic Usage-Logging RD8100 locator models equipped with GPS offer a powerful data logging system which records all the instrument’s critical parameters (including GPS position, if available) and warnings in its internal memory every second.
  • Page 23 Refer to the RD Manager operation manual for further information. The RD8100 locator can be paired to an external GPS module or use its internal GPS module (GPS models only) to be able to detect and store its latitude, longitude and accurate UTC time alongside its location data.
  • Page 24 Preparing the locator: Press the key to enter the menu. Scroll to the BT menu using the keys. Press the key to enter the BT menu. Scroll to the PAIR menu and press the key to enter it. Scroll to the BT-TX option. NOTE: You must complete the pairing process within 90 seconds to prevent the locator’s Bluetooth connection from timing out.

  • Page 25: Changing Frequencies

    NOTE: If any iLOC commands fail, move closer to the transmitter and repeat the process. Changing frequencies Once the transmitter and the locator are paired, you can change the transmitter’s output frequency remotely using the locator: On the locator, select the frequency you want by pressing the key until the frequency is displayed on screen.

  • Page 26: Care And Maintenance

    CALSafe GPS equipped RD8100 locators models are equipped with a system which can be enabled to force them to shut down once they are beyond the expected service / calibration date. When the unit is within 30 days of the service due date the unit will display at startup the number of days left.

  • Page 27: Batteries And Power Supply

    Software upgrades From time to time, Radiodetection may release software upgrades to enhance features and improve performance of the RD8100 locator or transmitter. Software upgrades are free of charge and provided through the RD Manager PC software E-mail alerts and notification of new software releases are sent to all registered users. You can also check if your products are up-to-date or upgrade them by using the RD Manager software upgrade screen.

  • Page 28: Service And Maintenance

    StrikeAlert, SideStep, SideStepAuto, CALSafe, iLOC, Current Direction, RD Manager, flexiprobe, flexitrax and Radiodetection are either trademarks of Radiodetection in the United States and/or other countries. The Bluetooth word mark and logos are owned by the Bluetooth SIG, Inc. and any use of such marks by Radiodetection is under license. Microsoft and Windows are either registered trademarks or trademarks of Microsoft Corporation in the United States and/or other countries.

  • Page 29: Over Deze Handleiding

    RD8100-kabelzoeker en -zender. Hij bevat ook belangrijke veiligheidsinformatie en richtlijnen en dient daarom in zijn geheel gelezen te worden voordat u de RD8100-kabelzoeker en -zender gaat gebruiken. Deze handleiding is slechts bedoeld als verkort naslagwerk. Voor gedetailleerde instructies, inclusief het gebruik van accessoires, hulp bij eCert...
  • Page 30 U moet dus voorzichtig te werk gaan. Er zijn ook een aantal kabels die onder spanning staan die de RD8100 niet kan detecteren in de stroommodus. De RD8100 geeft niet aan of een signaal van een enkele kabel is, of van verschillende nabij gelegen kabels.
  • Page 31 De RD8100-kabelzoeker is een veiligheidsapparaat dat regelmatig gecontroleerd moet worden op correcte werking. eCert biedt een grondige test van het ontvangstcircuit van de RD8100, en biedt een Radiodetection-kalibratiecertificaat als een positief testresultaat behaald is. Om eCert uit te voeren, moet de kabelzoeker aangesloten zijn op een computer met internet, waarop de RD Manager-software geïnstalleerd is.
  • Page 32 RD8100-kabelzoeker 16 17 GPS actief, zoeken naar satelliet- lock GPS satelliet lock verkregen 3-5 satellieten in zicht 6-8 satellieten in zicht 9-11 satelliet in zicht 12 of meer satellieten in zicht...
  • Page 33 Functies kabelzoeker Toetsenbord. 23. Pictogram radiomodus. LCD-scherm met automatische 24. Pictogram stroommodus. verlichting. 25. Pictogram accessoire/meting. Luidspreker. 26. Pictogram CD-modus. Batterijvak. 27. Pictogram A-Frame. Optionele lithium-ion accu. 28. Weergave frequentie/stroom/menu. Aansluiting accessoires. 29. Pictogram Bluetooth-status: Aansluiting hoofdtelefoon. Een knipperend pictogram betekent dat het koppelen wordt uitgevoerd.
  • Page 34 Zenders Tx-1, Tx-5 en Tx-10...
  • Page 35 Functies zender Toetsenbord. 16. Indicatie DC-voeding aangesloten. 17. Indicator inductiemodus. LCD-scherm. 18. A-Frame: Geeft aan dat de zender in Afneembare accessoirebak. foutopsporingsmodus staat. D-cel batterijhouder. 19. Stroomrichtingsmodus (CD-modus): Optionele lithium-ion accu. Geeft aan dat de zender in de Bluetooth-module (iLOC-model). stroomrichtingsmodus (CD-Modus) staat.
  • Page 36 ™ parallele of sterke voedingssignalen. verhogen en verlagen van de versterking. Snel verhogen en verlagen van RD8100 stelt de versterking automatisch in versterkingsstappen in verhogingen van op het middenpunt wanneer deze toets wordt ingedrukt Doe een onderzoeksmeting en verzendt –...

  • Page 37: Voordat U Begint

    Uw systeem instellen In de menu's van de RD8100-kabelzoeker of -zender kunt u systeemopties selecteren of wijzigen. Als u het menu geopend heeft, kunt u er met de pijltjestoetsen doorheen bladeren. Navigatie geschiedt hetzelfde op zowel de zender als de kabelzoeker. In het menu verdwijnen...
  • Page 38 de meeste pictogrammen op het scherm tijdelijk, en worden de menuopties in de linker hoek van het scherm weergegeven. Met het pijltje naar rechts opent u een submenu en met het pijltje naar links keert u terug naar het vorige menu. Let oper dat in het kabelzoekermenu de toetsen functioneren als pijltje naar links en naar rechts.
  • Page 39 Menuopties zender • VOL: Past het luidsprekervolume aan van 0 (stil) tot 3 (luidst). • FREQ: Inschakelen of uitschakelen van individuele frequenties. • BOOST: Verhoog het zendsignaal gedurende een specifieke periode (in minuten). • TAAL (LANG): Selecteer menutaal. • OPT F: Uitvoeren van SideStepauto voor het automatisch selecteren van een ™...
  • Page 40 Voor gedetailleerde beschrijvingen over het gebruik van de kabelzoeker en zender, en voor gedetailleerde lokalisatietechnieken, zie de bedieningshandleiding. De RD8100-kabelzoeker is ontwikkeld voor gebruik met het 'blad' van de kabelzoeker haaks op het pad van de kabel of leiding die gelokaliseerd wordt.
  • Page 41 SideStepauto™ De zender kan gebruikt worden voor het aanraden van een lokalisatiefrequentie voor algemeen gebruik voor de bedoelde lokalisatietaak door de impedantie van de doelkabel of -leiding te meten. Om SideStepauto te gebruiken, sluit u de zeker op de doelleiding aan, ™...
  • Page 42 Daarnaast kunt u door het gebruik van individuele harmonische eigenschappen stroomleidingen lokaliseren in situaties waarin het totale signaal anders te groot is. Lokalisatiemodi De RD8100 heeft de keuze uit 5 lokalisatiemodi, die allemaal ontwikkeld zijn voor specifieke gebruiken, afhankelijk van de taak die uitgevoerd wordt. Druk op de toets om door de lokalisatiemodi te bladeren.

  • Page 43: Accessoires Gebruiken

    WAARSCHUWING! Gebruik de dieptemeting nooit als indicatie voor mechanische of andere graafactiviteiten. Volg altijd veilige graafrichtlijnen. De RD8100-kabelzoeker kan de diepte van de leiding meten en weergeven, signaalstroom lokaliseren en de relatieve oriëntatie van de kabel of leiding ten opzichte van de kabelzoeker aangeven.
  • Page 44 Ze kunnen bevestigd worden aan een flexstang zodat ze door leidingen gedrukt kunnen worden, en sommige zijn geschikt om door leidingenwerk te blazen. De RD8100 kan een reeks sondefrequenties detecteren, inclusief frequenties die uitgezonden worden door flexiprobe P540c duwkabelsystemen en flexitrax P550c ™...
  • Page 45 Computersoftware RD Manager De RD Manager is het bijpassende programma van het RD8100-kabelzoekersysteem op de computer, waarmee u uw kabelzoeker kunt beheren en aanpassen. RD Manager wordt ook gebruikt voor het ophalen en analyseren van onderzoeks- en gebruiksgegevens, het uitvoeren van een eCert-kalibratie en het uitvoeren van software-upgrades.
  • Page 46 Lees de koppelingsinstructies voor uw computer of laptop om te koppelen met de RD8100-kabelzoeker. Koppel de RD8100-kabelzoeker aan uw PDA met behulp van de Bluetooth-software op uw PDA. OPMERKING: De procedure voor het koppelen van uw PDA kan afwijken, afhankelijk van het merk en model van uw PDA.
  • Page 47 12. Indien u gevraagd wordt om een toegangscode, voer dan 1234 in. 13. Zie de SurveyCert-handleiding voor geavanceerde instellingen voor uw PDA. Verbindingen herstellen Als u problemen ervaart met de Bluetooth-functies van de RD8100, raadt Radiodetection aan de verbinding te herstellen en uw apparaat opnieuw te koppelen: Druk op de toets om het menu te openen.
  • Page 48 SurveyCERT actief is op te slaan, of op een computer met een compatibele applicatie. Metingen wissen Op de RD8100-kabelzoeker kunt u alle metingen verwijderen. Als u het log wist, wist u het geheugen van de RD8100. Dit wordt meestal aanbevolen als u een nieuw onderzoek begint.
  • Page 49 Opgeslagen gegevens naar uw gekoppelde PDA of computer verzenden: Opgeslagen gegevens kunnen draadloos overgezet worden naar een compatibele PDA waarop Radiodetection's SurveyCERT app geactiveerd is of naar een PDA of computer met een compatibele applicatie. SurveyCERT SurveyCERT is de PDA-app van Radiodetection waarmee het in kaart brengen van kabels en leidingen eenvoudiger wordt voor onderzoekers in het veld.
  • Page 50 RESET: Selecteer JA om de interne GPS te resetten (alleen GPS-modellen). iLOC Met iLOC kunt u de zender op afstand bedienen met uw RD8100-kabelzoeker. Met iLOC kunt u de uitgangsfrequentie en vermogensinstellingen wijzigen en SideStep gebruiken. Opdrachten van iLOC worden via een Bluetooth-module verzonden die werkt op afstanden tot 450m in direct zicht.
  • Page 51 Koppelen aan een zender Om een zender te koppelen, hebt u een model met Bluetooth nodig, zoals de Tx-5B of Tx-10B. Voordat u begint moet u alle Bluetooth-apparaten in de buurt uitschakelen, omdat deze het koppelingsproces tussen de zender en de kabelzoeker kunnen verstoren. Op de kabelzoeker: Druk op de toets om het menu te openen.
  • Page 52 iLOC gebruiken De kabelzoeker en zender moeten gekoppeld zijn om iLOC te kunnen gebruiken. Voor optimale prestaties: • Probeer obstakels in het zichtveld te minimaliseren. • Zet indien mogelijk de zender op een hoogte van 30 tot 60 cm • Plaats de zender met de achterkant richting de kabelzoeker.
  • Page 53 CALSafe RD8100-kabelzoekers met GPS zijn uitgerust met een systeem dat ingeschakeld kan worden om ze gedwongen uit te schakelen als ze na de verwachte onderhoudsdatum/ kalibratiedatum gebruikt worden. Als het apparaat binnen 30 dagen van de vervaldatum van het onderhoud komt, geeft het apparaat bij het starten aan hoeveel dagen er nog over zijn.
  • Page 54 Radiodetection biedt trainingen aan voor de meeste producten van Radiodetection. Onze gekwalificeerde instructeurs trainen operators van apparatuur of ander personeel op de door u geprefereerde locatie of op het hoofdkantoor van Radiodetection. Ga voor meer informatie naar www.radiodetection.com of neem contact op met uw lokale vertegenwoordiger van Radiodetection.

  • Page 55: Service En Onderhoud

    De kabelzoeker en zender zijn zo ontwikkeld dat ze niet regelmatig opnieuw gekalibreerd hoeven te worden. Net als bij alle veiligheidsapparatuur, wordt aangeraden dat ten minste eens per jaar onderhoud en kalibratie wordt uitgevoerd door Radiodetection of een goedgekeurd reparatiecentrum.
  • Page 56 Radiodetection zijn handelsmerken van Radiodetection in de Verenigde Stsaten en/of andere landen. *Het Bluetooth-woord, woordmerk en logo's zijn eigendom van Bluetooth SIG, Inc. en ieder gebruik van dergelijke merken door Radiodetection geschiedt onder licentie. Microsoft en Windows zijn geregistreerde handelsmerken of handelsmerken van Microsoft Corporation in de Verenigde Staten en/of andere landen. Als gevolg van een beleid van voortdurende ontwikkeling, behouden wij ons het recht om eventueel gepubliceerde specificaties te wijzigen zonder voorafgaande kennisgeving.
  • Page 57 © 2020 Radiodetection Ltd. All rights reserved. Radiodetection is a subsidiary of SPX Corporation. Radiodetection and RD8100 are either trademarks of Radiodetection in the United States and/or other countries. Due to a policy of continued development, we reserve the right to alter or amend any published specification without notice. This document may not be copied, reproduced, transmitted, modified or used, in whole or in part, without the prior written consent of Radiodetection Ltd.
