PERGOLA 10x8
Vendor stock No. GFS00520F
WARNING: KEEP ALL FLAME AND HEAT SOURCES AWAY FROM THIS TENT FABRIC
MISE EN GARDE : TENIR LE TISSU DE CETTE TENTE LOIN DE
TOUTE FLAMME ET DE TOUTE SOURCE DE CHALEUR

Advertisement

loading
Need help?

Need help?

Do you have a question about the GFS00520F and is the answer not in the manual?

Questions and answers

Cindy Fehr
May 12, 2025

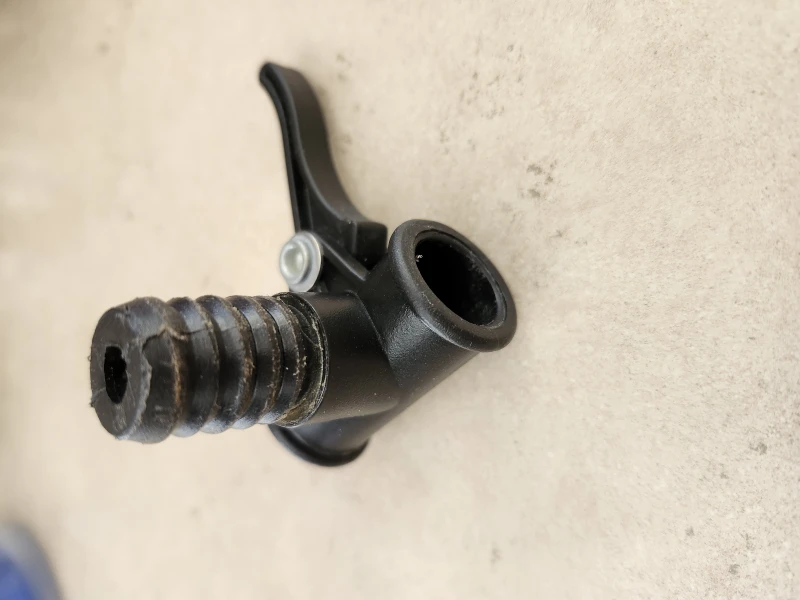

Where can I order replacement parts ? I am looking for the left and right cover locks
