Πολυλειτουργικό αδιάβροχο πληκτρολόγιο KB-1W
Ο KB-1W είναι πίνακας ελέγχου εισόδου (access control), µε κάρτες προσέγγισης (proximity cards) και
λειτουργία πληκτρολόγησης κωδικού. Υποστηρίζει µέχρι 500 χρήστες µε λειτουργία προστασίας
βανδαλισµού.
Τεχνικές Λεπτοµέρειες
Τάση τροφοδοσίας 12 VDC
Ρεύµα εισόδου
Αναµονή 40 mA
Μέγιστο 130 mA
Έξοδοι
Ρελέ ηλεκτρικής κλειδαριάς
Βοηθητικό ρελέ
Ελεγχος εξόδου ηλεκτρικής κλειδαριάς
Βοηθητικός έλεγχος εξόδου
Είσοδοι
Rex Push button (NO)
Βοηθητική είσοδος (NO/NC)
Ενσωµατοµένος αναγνώστης καρτών προσέγγισης
Απόσταση 65 mm
Ρύθµιση ASK (125KHz)
Συµβατές κάρτες 26-bit EM
Περιβαλλοντικές παράµετροι
Θερµοκρασία -31 C ως 63 C
Υγρασία 0 ως 95%
Μηχανικά στοιχεία
∆ιαστάσεις 120 Χ 76 Χ 27 mm
Βάρος 0.55 Kg
Βασικά Χαρακτηριστικά
Ενσωµατοµµένος αναγνώστης καρτών προσέγισης (125KHz, ASK ρύθµιση)
Ενσωµατοµµένο πληκτρολόγιο
Βοηθητικές είσοδοι και έξοδοι
8 βοηθητικές καταστάσεις
1.
Ανοιγµα πόρτας
2.
Βίαια είσοδος
3.
Προσέγγιση πόρτας
4.
Μόνιτορ Χρήστη
5.
Νορµάλ/ασφαλής
Ενσωµατοµµένος βοµβητής
LED προγραµµατισµού 2 καταστάσεων
2 καταστάσεις λειτουργίας
1.
Ασφάλειας
2.
Νορµάλ

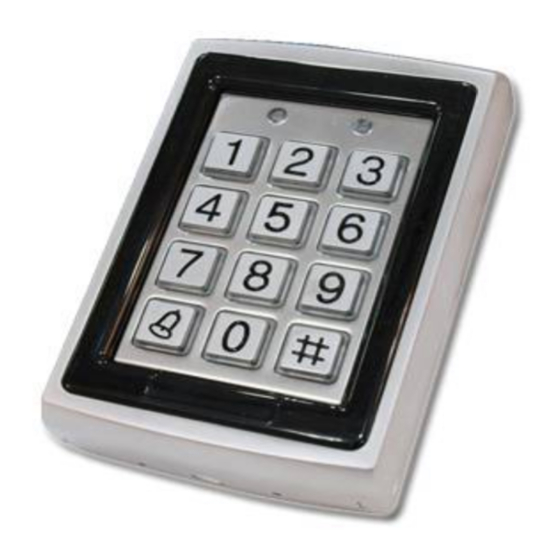

Multifunctional waterproof keyboard KB-1W
KB-1W is an access control board with proximity cards and keyboard for code entry. It can store up to 500
users and has anti-vandalism alarm function.
Technical Specifications
Power supply 12 VDC
Input current
Standby 40 mA
Max 130 mA
Outputs
Electric lock relay
Auxiliary relay
Electric lock output control
Auxiliary output control
Inputs
Rex Push button (NO)
Auxiliary input (NO/NC)
Built in proximity card reader
Range 65 mm
Adjustment: ASK (125KHz)
Compatible cards: 26-bit EM
Environmental parameters
Temperature -31 C up to 63 C
Humidity 0 up to 95%
Mechanical parameters
Size: 120 Χ 76 Χ 27 mm
Weight: 0.55 Kg
Basic Features
Built in proximity card reader (125KHz, ASK adjustment)
Built in keypad
Auxiliary Inputs & Outputs
8 Auxiliary Modes
1.
Door Open
2.
Force Entry
3.
Reaching Door
4.
Monitor User
5.
Normal / Safe
Built in beeper
2 State Programming LED
2 Operation Modes
1.
Safe
2.
Normal
Advertisement
Summary of Contents for AUTOTECH KB-1W
- Page 1 Ο KB-1W είναι πίνακας ελέγχου εισόδου (access control), µε κάρτες προσέγγισης (proximity cards) και KB-1W is an access control board with proximity cards and keyboard for code entry. It can store up to 500 λειτουργία πληκτρολόγησης κωδικού. Υποστηρίζει µέχρι 500 χρήστες µε λειτουργία προστασίας...
- Page 2 Χρήστες νορµάλ, ασφαλής και διαχειριστής. Ο KB-1W υποστηρίζει ως 500 χρήστες κάθε ένας εκ των User modes normal, safe, administrator. KB-1W stores up to 500 users each of which can have 2 cards or οποίων µπορεί να έχει 2 κάρτες η κωδικούς ένα βασικό και ένα βοηθητικό.
- Page 3 / code. βασικό κωδικό τους. Safe: Only safe users and administrators can use KB-1W. Safe users with basic card / code and Ασφάλειας: Μόνο ασφαλείς χρήστες και διαχειριστές µπορούν να χρησιµοποιήσουν τον KB-1W. auxiliary card / code (inserting the two within 10 seconds time). Administrators need to use their card / code Οι...
- Page 4 Auxiliary relay is enabled when auxiliary code is entered Ο KB-1W αλλάζει σε κατάσταση ασφάλειας όταν συνδεθεί βοηθητική είσοδος (AUX_IN) KB-1W changes mode to safe mode when auxiliary input is connected (AUX_IN) Προσθήκη βασικής κάρτας/βασικού κωδικού και βοηθητικής κάρτας/βοηθητικού κωδικου...
- Page 5 κρατηµένο το µπουτόν απο πριν) απελευθερώνουµε το µπουτον. Recover safety code Σχόλιο: η διαδικασία πρέπει να γίνει εντός 15 δευτερολέπτων. When KB-1W is in safe mode but the user does not have the safety code he cannot return to normal mode →→ →→ →→...
