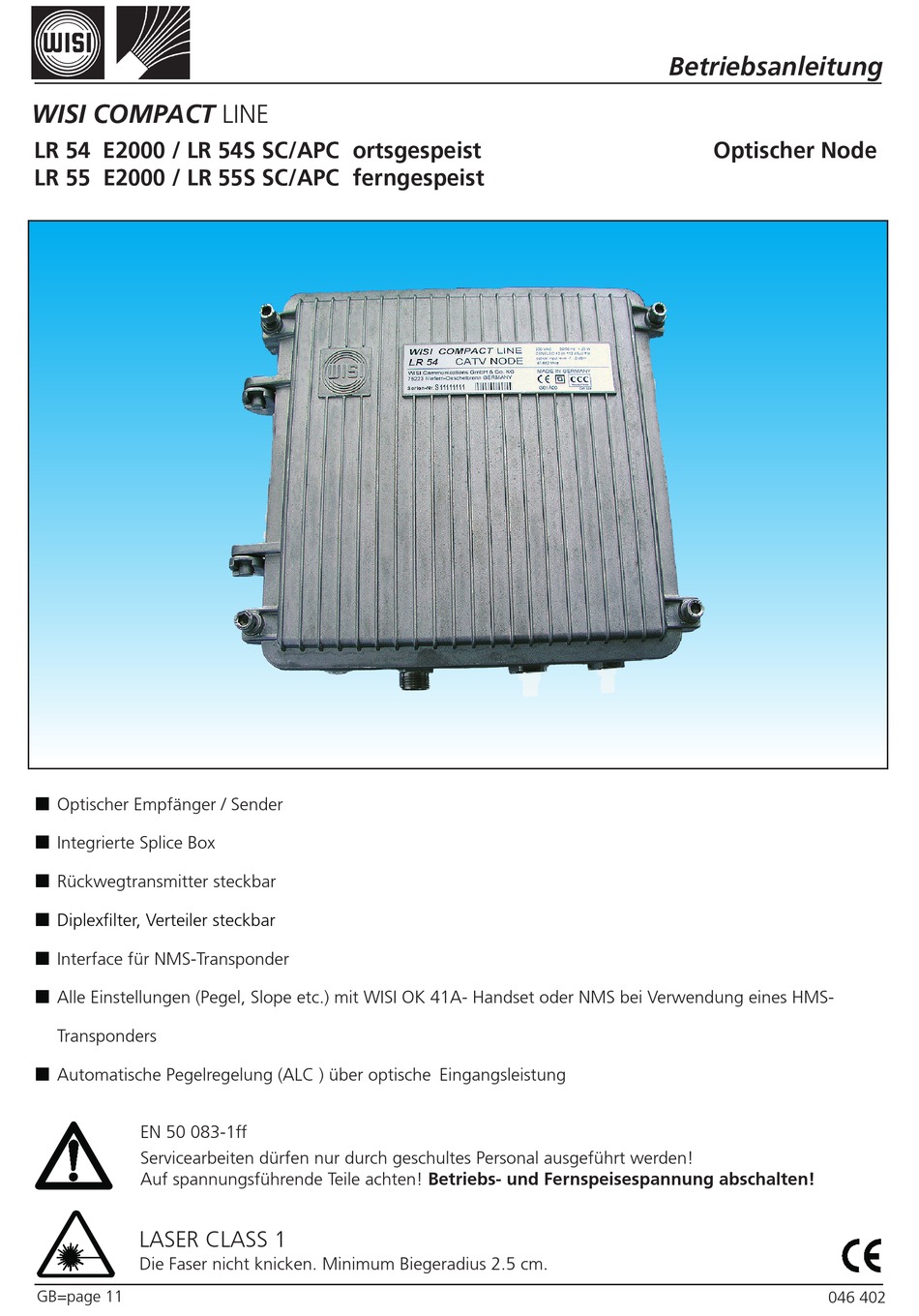

WISI COMPACT LINE
LR 54 E2000 / LR 54S SC/APC ortsgespeist
LR 55 E2000 / LR 55S SC/APC ferngespeist
Optischer Empfänger / Sender
Integrierte Splice Box
Rückwegtransmitter steckbar
Diplexfilter, Verteiler steckbar
Interface für NMS-Transponder
Alle Einstellungen (Pegel, Slope etc.) mit WISI OK 41A- Handset oder NMS bei Verwendung eines HMS-
Transponders
Automatische Pegelregelung (ALC ) über optische Eingangsleistung
EN 50 083-1ff
Servicearbeiten dürfen nur durch geschultes Personal ausgeführt werden!
Auf spannungsführende Teile achten! Betriebs- und Fernspeisespannung abschalten!
LASER CLASS 1
Die Faser nicht knicken. Minimum Biegeradius 2.5 cm.
GB=page 11
Betriebsanleitung
Optischer Node
046 402
- 1 -
Advertisement
Summary of Contents for Wisi COMPACT LR 54 E2000
- Page 1 Rückwegtransmitter steckbar Diplexfilter, Verteiler steckbar Interface für NMS-Transponder Alle Einstellungen (Pegel, Slope etc.) mit WISI OK 41A- Handset oder NMS bei Verwendung eines HMS- Transponders Automatische Pegelregelung (ALC ) über optische Eingangsleistung EN 50 083-1ff Servicearbeiten dürfen nur durch geschultes Personal ausgeführt werden!
- Page 2 Abmessungen 100,4 HF-Ausgang 2 Breitbandiger incl. XM Splitter Rückweg Faser HF-Ausgang 1 0-300 MHz Ein- /Ausgang (Kappe ab- schrauben) Zubehör Bestellinformationen Type LR54 / 55/S Zubehör werkseitig separat bestellen LT 40 S -FP laser 1310 nm — oder LT 41 S 1310 nm opt. Tx —...
- Page 3 Rx Tx Handset 5. Die Faser in die Spleisbox einlegen. 6. Betriebsspannung bzw. Fernspeise- LED-Anzeige für RX - TX spannung anlegen. 7. Alle Einstellungen wie (Pegel, Slope etc.) mit WISI OK41A-Handset oder NMS, falls ein HMS-Transponder eingesetzt wird. - 3 -...
-
Page 4: Technische Daten
Technische Daten Downstream incl. Empfänger-Module Wellenlänge 1290-1600 nm Opt.Rückflußdämpfung > 40 dB Faser single mode 9/125 µm Optischer-Anschluß SC/APC (E2000 auf Anfrage) Ausgangsimpedanz 75 Ohm Ausgangs-Rückflußdämpfung > 18 dB (-1.5 dB / oct.) Frequenzbereich 47/85- 862 Optischer Eingangspegel für geregelten opt. Ausgangspegel -7 to +0 dBm Geregelter Ausgangspegel (ALC on 5% OMI) 112 dBµV... - Page 5 OMI-Regelbereich 3 – 8% @ 75 dBµV input - Einstellschritte 0 / 8 / >45 dB HF-Testpunkt Laser in 75 dBµV = 5% OMI Referenzpilot 3,16% OMI Pilot-Frequenzen LT 45 S / 1490 - 6.4 MHz; LT 40, 41 S / 1310 - 6.5 MHz; LT 45 S / 1570 - 7.2 MHz;...
- Page 6 Upstream Monitoring: - opt. Ausgangspegel - Temperatur Konfiguration: - Laser on / off - OMI 3 -8% - ICS 0 / 8 / >45 dB - Alarm / Warnschwellen - Pilot on / off Alarme / Warnungen - Optische Eingangsleistung zu hoch / zu niedrig - Optische Sendeleistung zu hoch / zu niedrig - Temperatur zu hoch / zu niedrig - Begrenzung ALC-Bereich...
- Page 7 Parametereinstellung mit Handset OK 41A - 7 -...
- Page 8 Parametereinstellung mit Handset Handset OK... (Zubehör) Anschluß Handset an Buchse einstecken. Betriebsspannung anschließen. WISI LR55 V1.0001 Bedienschritte auswählen Tasten. — Bedienschritt wählen. Taste. — Weiter zum Untermenü. Taste. — Zurück zum Bedienschritt Right Left Untermenü/Einstellungen Tasten. — Anzeige oder zu ändernden Wert wählen.
- Page 9 Menulevel 2 Values Startdisplay Menulevel 1 WISI LR 54 Opt. Opt.Rec.Power Downstream RecPower V 1.0001 + 0 dBm 1 mW Opt. Opt. ALC Mode ALC Mode Optical ALC ALC on out.level -3 ...3 dB 1 dB Step offs ALC off opt.
- Page 10 WISI Communications GmbH & Co. KG Empfangs- und Verteiltechnik Wilhelm-Sihn-Straße 5-7, 75223 Niefern-Öschelbronn Technische Änderungen und Druckfehler vorbehalten! Tel . 07233 / 66-292, Fax. 66-320, http://www.wisi.de ... a link to the future - 10 -...
- Page 11 Diplex filter and splitters plugable Interface for NMS transponder All settings (level, slope etc.) by WISI OK41A handset or NMS if a HMS transponder is used Automatic level control (ALC ) for constant output level ...
- Page 12 Dimensions 100,4 RF output 2 Broad band return incl. XM Splitter path in 0-300 MHz RF output 1 (remove cap) Fiber input /output Accessory Ordering informations Type LR54 / 55 / S Accessory ex factory separate order LT 40 S 1310 nm FP Laser —...
-
Page 13: Block Diagram
5. Thread in the fiber into the splice box. LED indicator for RX - TX 6. Switch on mains or remote feed voltage. 7. All settings (level, slope etc.) by WISI OK41A handset or NMS if a HMS transponder is used - 13 -... -
Page 14: Specifications
Specifications Downstream incl. receiver module Wavelength 1290-1600 nm Opt.Return loss > 40 dB Fiber single mode 9/125 µm Optical connector SC/APC (E2000 auf Anfrage) Output impedance 75 Ohm Output return loss > 20 dB (-1.5 dB / oct.) Frequency range 47/85- 862 Opt. - Page 15 Nominal input level 75 dBµV OMI control range 3 – 8% @ 75 dBµV input - Step size 0 / 8 / >45 dB RF test points laser in 75 dBµV = 5% OMI Reference pilot 3.16% OMI Pilot frequencies LT 45 S / 1490 - 6.4 MHz;...
- Page 16 Upstream Monitoring: - opt. output level - Temperature Configuration - Laser on / off - ICS 0 / 8 / >45 dB - Alarm / Warning thresholds - Pilot on / off Alarme / Warnings - Optical input power too high / too low - Optical transmitting power too high / too low - Temperature too high / too low - ALC range limit...
- Page 17 Parameter adjustments with OK 41 A - 17 -...
- Page 18 Parameter adjustment with the handset Handset OK... (accessory) Connection Plug handset into socket. WISI LR55 Connect power supply. V1.0001 Select operating steps buttons — Select operating step. button — Continue with submenu. button — Back to operating step.
- Page 19 Menulevel 2 Values Startdisplay Menulevel 1 WISI LR 54 Opt. Opt.Rec.Power Downstream RecPower V 1.0001 + 0 dBm 1 mW Opt. Opt. ALC Mode ALC Mode Optical ALC ALC on out.level -3 ...3 dB 1 dB Step offs ALC off opt.
- Page 20 WISI Communications GmbH & Co. KG Empfangs- und Verteiltechnik P.O. BOX 1220, 75219 Niefern-Oeschelbronn, Germany Phone +49 7233 66 280, Fax - 66 350, Technical Modifications reserved. WISI E-mail: export@wisi.de / Internet: http://www.wisi.de cannot be held liable for any printing error.
