BS-660
ΘΕΡΜΟΔΙΑΦΟΡΙΚΟΣ ΑΝΙΧΝΕΥΤΗΣ
ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ
ΤΑΣΗ ΤΡΟΦΟΔΟΣΙΑΣ
ΜΕΓΙΣΤΟ ΡΕΥΜΑ ΗΡΕΜΙΑΣ
ΚΑΤΑΝΑΛΩΣΗ ΕΝΕΡΓΟΠΟΙΗΣΗΣ
ΚΛΑΣΗ
ΕΝΔΕΙΚΤΙΚΑ
ΕΞΟΔΟ
ΒΑΘΜΟΣ ΠΡΟΣΤΑΣΙΑΣ ΠΕΡΙΒΛΗΜΑΤΟΣ
ΚΑΤΑΣΚΕΥΑΖΕΤΑΙ ΣΥΜΦΩΝΑ ΜΕ
ΠΕΡΙΟΧΗ ΘΕΡΜΟΚΡΑΣΙΑΣ ΛΕΙΤΟΥΡΓΙΑΣ
ΣΧΕΤΙΚΗ ΥΓΡΑΣΙΑ
ΥΛΙΚΟ ΚΑΤΑΣΚΕΥΗΣ
ΕΞΩΤΕΡΙΚΕΣ ΔΙΑΣΤΑΣΕΙΣ
ΤΥΠΙΚΟ ΒΑΡΟΣ
ΕΓΓΥΗΣΗ
Ευχαριστούμε που επιλέξατε ένα Ελληνικό προϊόν της Olympia Electronics
``ΠΙΣΤΕΥΟΥΜΕ ΣΤΗΝ ΕΛΛΑΔΑ - ΠΑΡΑΓΟΥΜΕ ΣΤΗΝ ΕΛΛΑΔΑ΄΄.
ΟΔΗΓΙΕΣ ΧΡΗΣΗΣ
Ο ανιχνευτής (BS-660) κατασκευάστηκε
ώστε να παρέχει γρήγορη ανίχνευση σε
περίπτωση πυρκαγιάς. Αποτελείται από δύο
μέρη. Μία πλαστική βάση που τοποθετείται
στην οροφή και το κυρίως σώμα του
ανιχνευτή που κουμπώνει στην πλαστική
βάση με μία απλή περιστροφή προς τα
δεξιά.
Ο ανιχνευτής διαθέτει ένα ενδεικτικό led που
ανάβει συνεχώς σε περίπτωση ανίχνευσης
φωτιάς, μέχρι να δοθεί εντολή ακύρωσης
από τον πίνακα. Το ενδεικτικό led
αναβοσβήνει επίσης κάθε 4 sec σαν ένδειξη
καλής λειτουργίας.
Ο ανιχνευτής πρέπει να τοποθετείται στην
οροφή σε ορατά σημεία χωρίς πλευρικά
εμπόδια. Κάθε ανιχνευτής καλύπτει περίπου
2
περιοχή 50 m ενώ η απόσταση μεταξύ δύο
ανιχνευτών δεν πρέπει να είναι μεγαλύτερη
από 15m. Προτείνεται η διεξαγωγή ελέγχου
καλής λειτουργίας κάθε 6 μήνες ή μετά από
αλλαγή θέσης.
Ο ανιχνευτής μπορεί να συνεργαστεί με
συμβατικούς πίνακες πυρανίχνευσης, όπως
οι BS-1632, BS-1636 και BS 1638.
Σελίδα 1 από 2
Olympia Electronics
18-30V DC
50μA
20-30mA
A2R
LED ενεργοποίησης
Προς πίνακα / οδήγηση εξωτερικού LED (BS-572)
IP 20
EN 54-5
o
-10 έως 70 C
Μέχρι 95%
Bayblend FR3010
103 (διάμ.) x 48 (ύψος) mm
145gr.
2 χρόνια
ΣΗΜΕΙΩΣΗ
Ο ανιχνευτής BS-660 θα πρέπει να ελέγχεται
με ζεστό αέρα. Η διατομή των καλωδίων θα
2
πρέπει να είναι από 0,5 έως 1,5mm .
Σύνδεση με
εξωτερικό
LED
5 5
Κοινή βάση για τα
BS-660

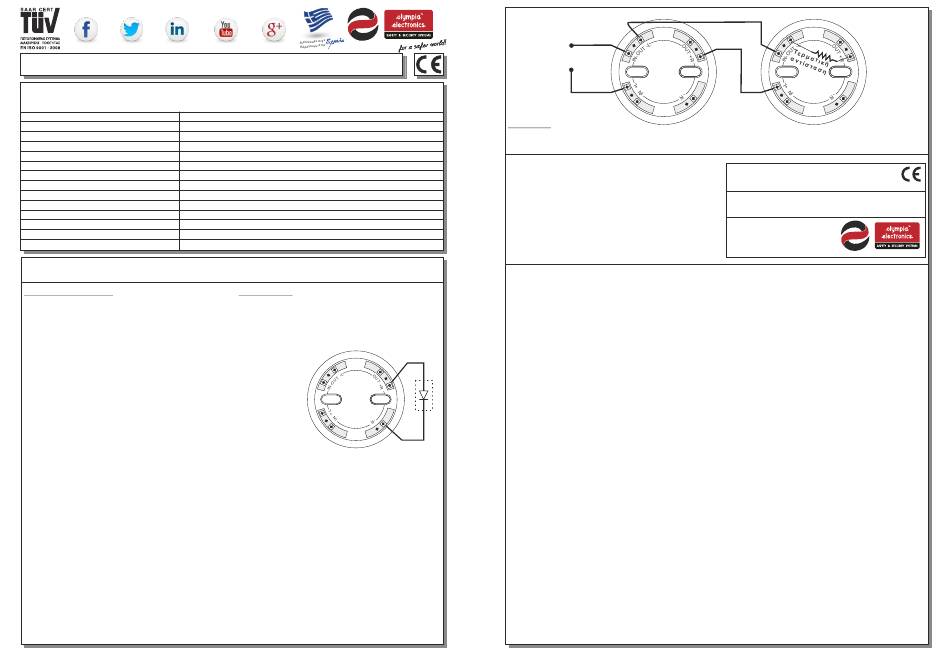

Σχήμα 1.
1. IN-OUT -L : Συνδέεται στην ζώνη του
πίνακα ή στην επαφή (IN-OUT -L) του
προηγούμενου ανιχνευτή.
2. OUT +R : Συνδέεται στον επόμενο
ανιχνευτή (IN +L) και αν είναι ο τελευταίος
συνδέεται η τερματική αντίσταση.
3. OUT +R και -R : Συνδέεται με το LED BS-
572.
4. IN +L : Συνδέεται στην ζώνη του πίνακα ή
στην επαφή (OUT +R) του προηγούμενου
ανιχνευτή.
5. ΣΗΜΕΙΑ ΣΤΗΡΙΞΗΣ ΤΗΣ ΒΑΣΗΣ.
921660000_23_006
Από την ζώνη
πυρανίχνευσης
ΣΥΝΔΕΣΗ
Μπορούν να συνδεθούν έως 20 ανιχνευτές BS-660 σε κάθε ζώνη. Aν διακοπεί η τροφοδοσία των
ανιχνευτών, πρέπει να περάσουν 3-5 δευτερόλεπτα πριν την επανατροφοδότησή τους.
Πιστοποίηση
Ο Θερμοδιαφορικός ανιχνευτής BS-660
πιστοποιήθηκε από την H.E.E.Q.A.C και την
LPCB (1010d/01).
Επίσης η H.E.E.Q.A.C. ελέγχει την
παραγωγή σύμφωνα με τον αριθμό CPR:
ΕΓΓΥΗΣΗ
Η Olympia Electronics εγγυάται την ποιότητα, την κατάσταση και τη λειτουργία των εμπορευμάτων. Η
περίοδος της εγγύησης καθορίζεται στον επίσημο κατάλογο της Olympia Electronics, αλλά και στο
τεχνικό φυλλάδιο που συνοδεύει κάθε προϊόν. Η παρούσα εγγύηση παύει να ισχύει, αν ο αγοραστής
δεν ακολουθεί τις τεχνικές οδηγίες που περιλαμβάνονται στα επίσημα έγγραφα που δόθηκαν από την
Olympia Electronics ή αν ο αγοραστής τροποποιήσει τα αγαθά που παρέχονται ή κάνει οποιαδήποτε
επισκευή ή την εκ νέου ρύθμιση που γίνεται από τρίτο πρόσωπο, εκτός και αν η Olympia Electronics
έχει πλήρως συμφωνήσει με αυτά, γραπτώς. Τα προϊόντα που έχουν υποστεί βλάβη μπορούν να
επιστραφούν στις εγκαταστάσεις της εταιρίας μας για επιδιόρθωση ή αντικατάσταση, αρκεί να ισχύει η
περίοδος της εγγύησης. Η Olympia Electronics διατηρεί το δικαίωμα να επισκευάσει ή να
αντικαταστήσει τα επιστρεφόμενα εμπορεύματα και να χρεώσει ή όχι τον αγοραστή, ανάλογα με την
+
αιτία της βλάβης. Η Olympia Electronics διατηρεί το δικαίωμα να χρεώσει ή όχι στον αγοραστή το
κόστος μεταφοράς.
ΚΕΝΤΡΙΚΑ
R
72° χλμ. Π.Ε.Ο. Θεσσαλονίκης-Κατερίνης
Τ.Κ. 60061 Ελλάς
www.olympia-electronics.gr
info@olympia-electronics.gr
Σελίδα 2 από 2
Σχήμα 2.
BS-660
ΘΕΡΜΟΔΙΑΦΟΡΙΚΟΣ
ΑΝΙΧΝΕΥΤΗΣ
0848
0848-CPR-011 15
EN-54-5: 2001 + A1: 2002
ΚΟΛΙΝΔΡΟΣ ΠΙΕΡΙΑΣ
60061 ΕΛΛΑΣ
