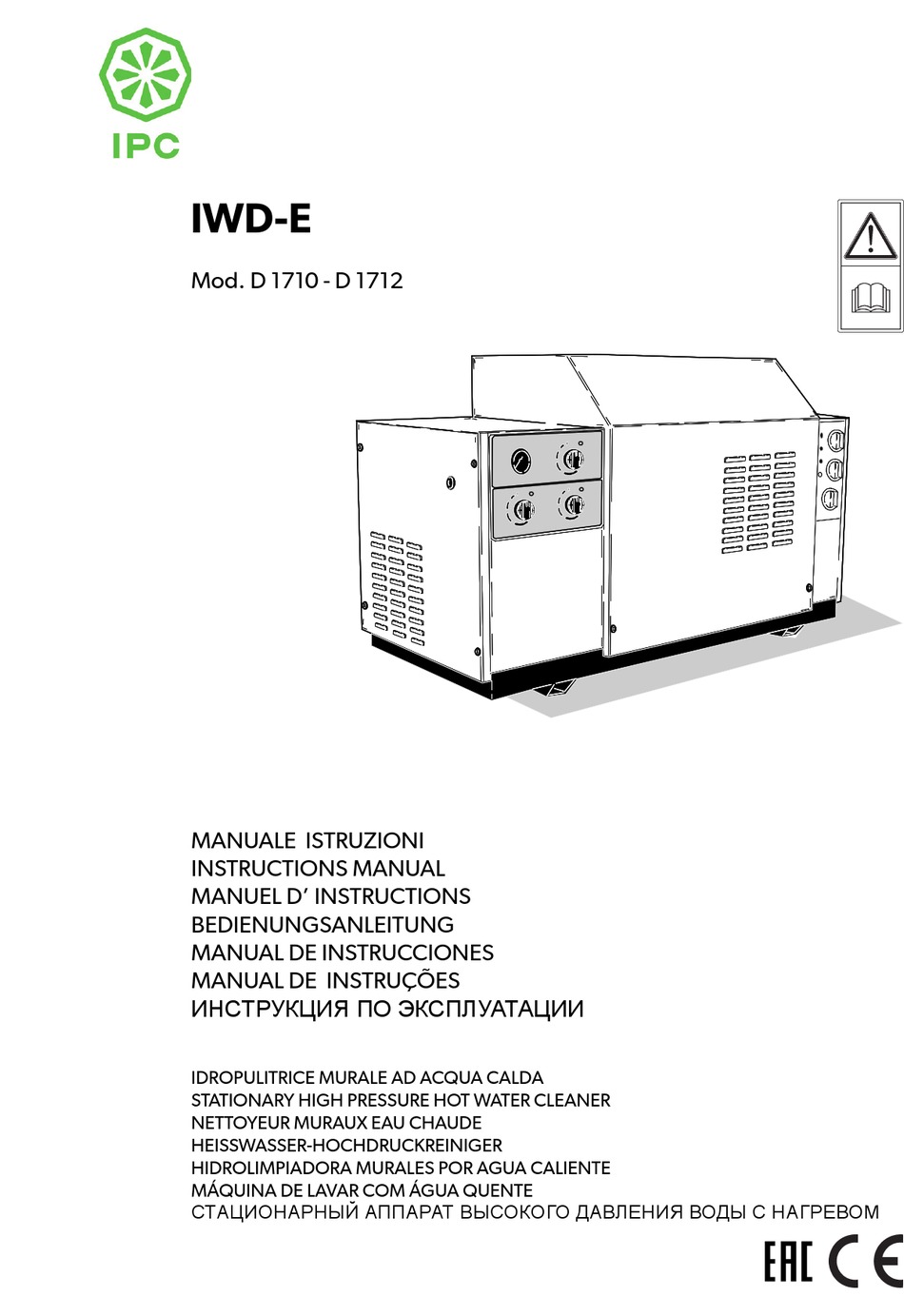

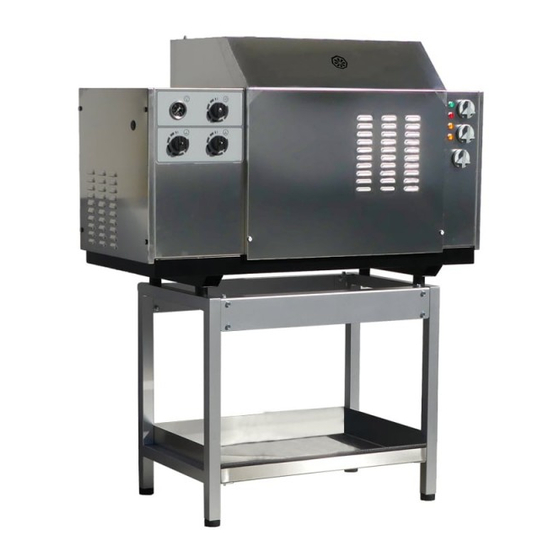

IWD-E
Mod. D 1710 - D 1712
MANUALE ISTRUZIONI
INSTRUCTIONS MANUAL
MANUEL D' INSTRUCTIONS
BEDIENUNGSANLEITUNG
MANUAL DE INSTRUCCIONES
MANUAL DE INSTRUÇÕES
  
IDROPULITRICE MURALE AD ACQUA CALDA
STATIONARY HIGH PRESSURE HOT WATER CLEANER
NETTOYEUR MURAUX EAU CHAUDE
HEISSWASSER-HOCHDRUCKREINIGER
HIDROLIMPIADORA MURALES POR AGUA CALIENTE
MÁQUINA DE LAVAR COM ÁGUA QUENTE
СТАЦИОНАРНЫЙ АППАРАТ ВЫСОКОГО ДАВЛЕНИЯ ВОДЫ С НАГРЕВОМ
