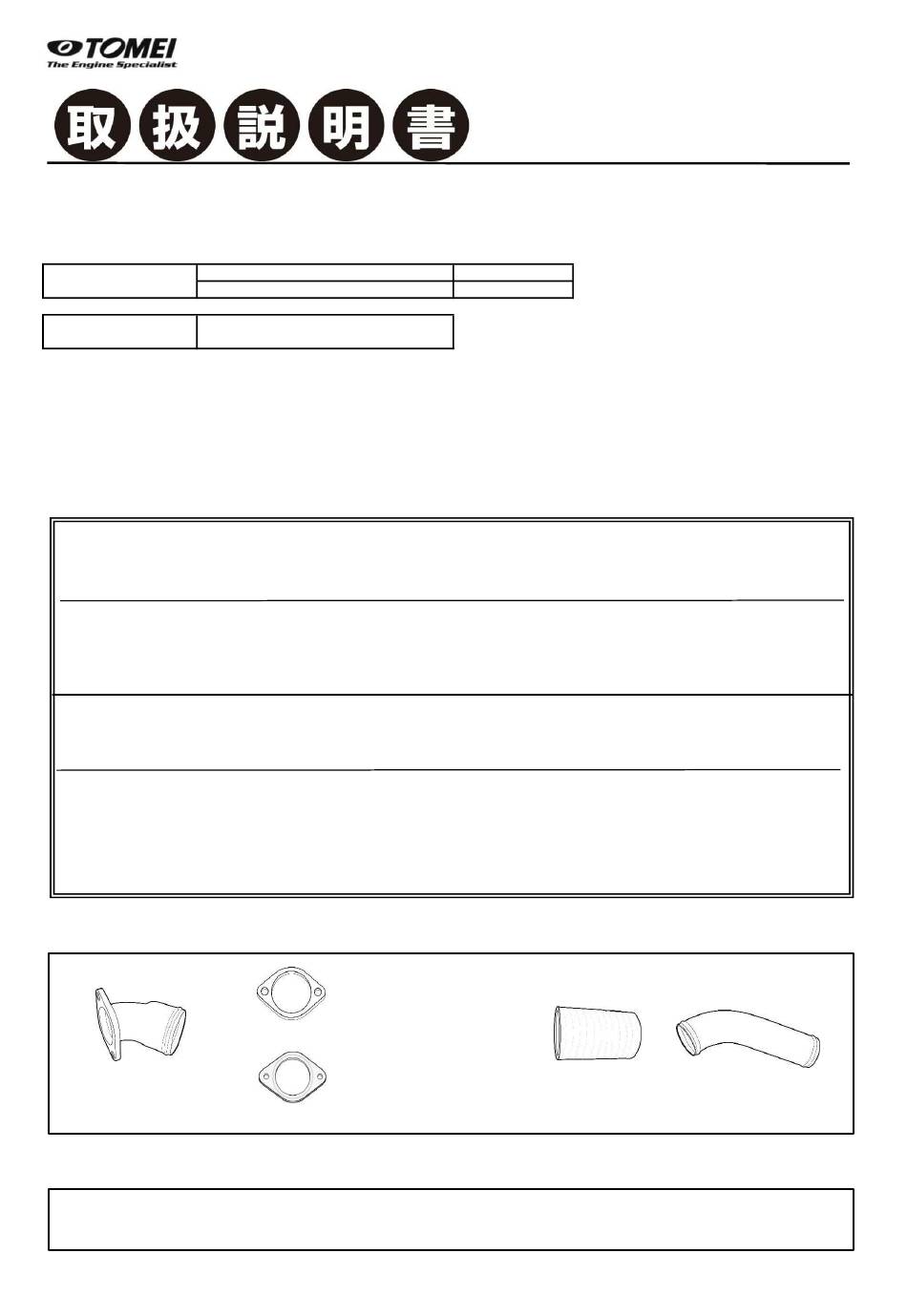

(R)PS13用 インテークアダプターキット
品番
(PART NUMBER)
適合
(APPLICATION)
日本語 **************2p
English **************3p
●この取扱説明書を良く読んでからお使いください
●日産自動車の発行する整備要領書と併せてお使いください
●取り付け後も大切に保管してください
●販売店様で取り付けをされる場合は本書を必ずお客様へお渡しください
TOMEI 製品のお買い上げありがとうございます。
東名タービンキット(T440M/T400M)のインテークやエキゾーストの取付位置関係はS14/15に準じた設計のため、
(R)PS13への装着には調整が必要です。この製品は（R)PS13に東名タービンキットを装着する際、配管の
取り付け角度等を補正し、取り付け位置の調節と装着を行うキットです。
●Read this manual carefully prior to the installation.
●Refer to the Nissan official Service Manual along with this Manual.
●Keep this manual for future reference after the installation has been completed.
●Give this manual to the owner when the installation was performed by another person or a shop.
Congratulations on your purchase of the quality TOMEI product.
Tomei Turbo Kits (T440M/T400M) are designed to fit the S14/15 intake and exhaust layout.
The Intake Adapter Kit will be required to fit the turbo kit to (R)PS13.
This kit contains everything required to adjust the installation position of the Tomei Turbo Kit to install to
(R)PS13 by correcting the installation angle and position of the piping.

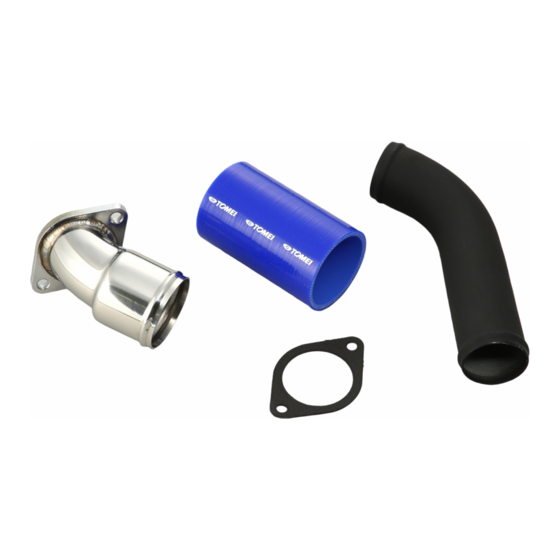

KIT CONTENTS
This kit includes below contents. Quantity of each item are noted in brackets ().
構成部品
下記の内容/数量が揃っているかを確認してください。 ( )内は同梱の数量です。
Suction Pipe
サクションパイプ (1)
REQUIRED TOOLS
取り付けに必要な工具類
General Engine Maintenance Tools
・エンジン整備用工具一
T400Mターボ用 (for T400M turbo)
T440Mターボ用 (for T440M turbo)
SR20DET / (R)PS13
Suction Pipe Spacer
サクションパイプスペーサー (1)
Suction Pipe Gasket
サクションパイプ ガスケット(1)
Workshop Service Manual
・整備要領書
INSTALLATION MANUAL
INTAKE ADAPTER KIT for (R)PS13
179001
179002
Silicone Hose
シリコンホース (1)
1
M20K32 2021年11月
Air Pipe
エアパイプ (1)
Advertisement
Table of Contents
Summary of Contents for Tomei R13
- Page 1 The Intake Adapter Kit will be required to fit the turbo kit to (R)PS13. This kit contains everything required to adjust the installation position of the Tomei Turbo Kit to install to (R)PS13 by correcting the installation angle and position of the piping.
- Page 2 注意 ■本品は自動車競技専用部品です。サーキットや公道から閉鎖されたコース内に限って使用してください。 ■本品の取り付けは特別の訓練を受けた整備士が、設備の整った作業場で実施してください。 ■指定する車種以外への取り付けはおやめください。本品およびエンジンを破損する恐れがあります。 ■部品脱着の際には無理な力を加えないでください。部品を破損する恐れがあります。 ■取り付けの際は、適切な工具、保護具を使用しないと、けがにつながり危険です。 警告 ■本品の取り付けはエンジン及びエンジンルーム内が冷えた状態で行ってください。 ■部品欠落による車輌の破損・火災が起こる可能性があるため、製品構成部品の取り付けは確実に行ってください。 取り付けの前にご確認ください。 当製品に構成されているサクションパイプ、アダプター、ガスケットは使用されるタービン取付部の内径の違いにより、 T400M用とT440M用の２種類の設定となっています。 購入された製品内のサクションアダプター等がご使用になるタービン用の物であるか、取り付け前に内径部分のサイズを 念のためご確認ください。 T400M用 (品番：173031) T440M用 (品番：173032) 内径 内径 φ63 φ53 1. 脱着 ここで記載するのは簡易手順です。各部の詳細な脱着方法は、必ず整備要領書を参照してください。 T440M/T400Mの取扱説明書に従ってターボチャージャーの脱着作業を行い、その際に本キットを下図の配置で 取り付ける。 サクションパイプガスケット シリコンホース ※ サクションパイプ ホースバンドをガイドとし、 装着に カッターで 必要な長さに サクションパイプスペーサー カットして調節してください。 <締付トルク> T=16.0-21.0N・m (1.6-2.1kgm) エアパイプ...
- Page 3 This kit contains either φ53 type or φ63 type. φ53 is for T400M TURBO, and φ63 is for T440M TURBO. Please make sure the TOMEI Intake adapter kit included in this kit is applicable to your turbo prior to the installation. For T400M (P/N：173031) For T440M (P/N：173032)
- Page 4 株式会社 東名パワード 〒194-0004 東京都町田市鶴間5-4-27 TEL : ０４２－７９５－８４１１（代） FAX : ０４２－７９９－７８５１ http://www.tomei-p.co.jp この製品に関わる取り付け、操作上のご相談は上記へお願いします。 営業時間：月～金（祝祭日、年末年始を除く）９：００～１８：００ Please contact your local authorized distributor listed on our website if you have any questions in regards to the installation / usage of this product. M20K32 (R)PS13用 インテークアダプターキット 取扱説明書 2021年11月...
