Summary of Contents for Madeira BS 31-06

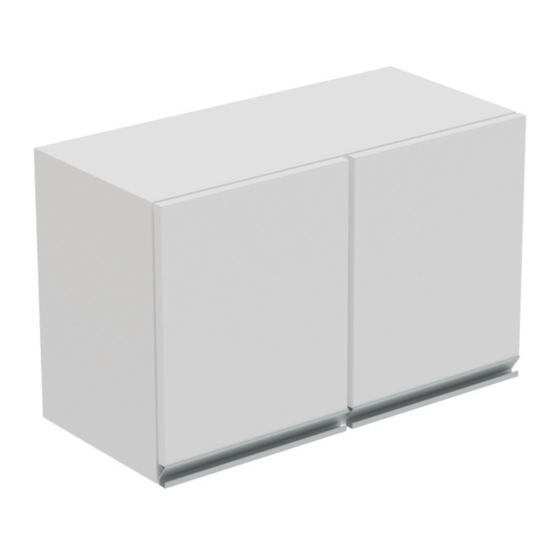

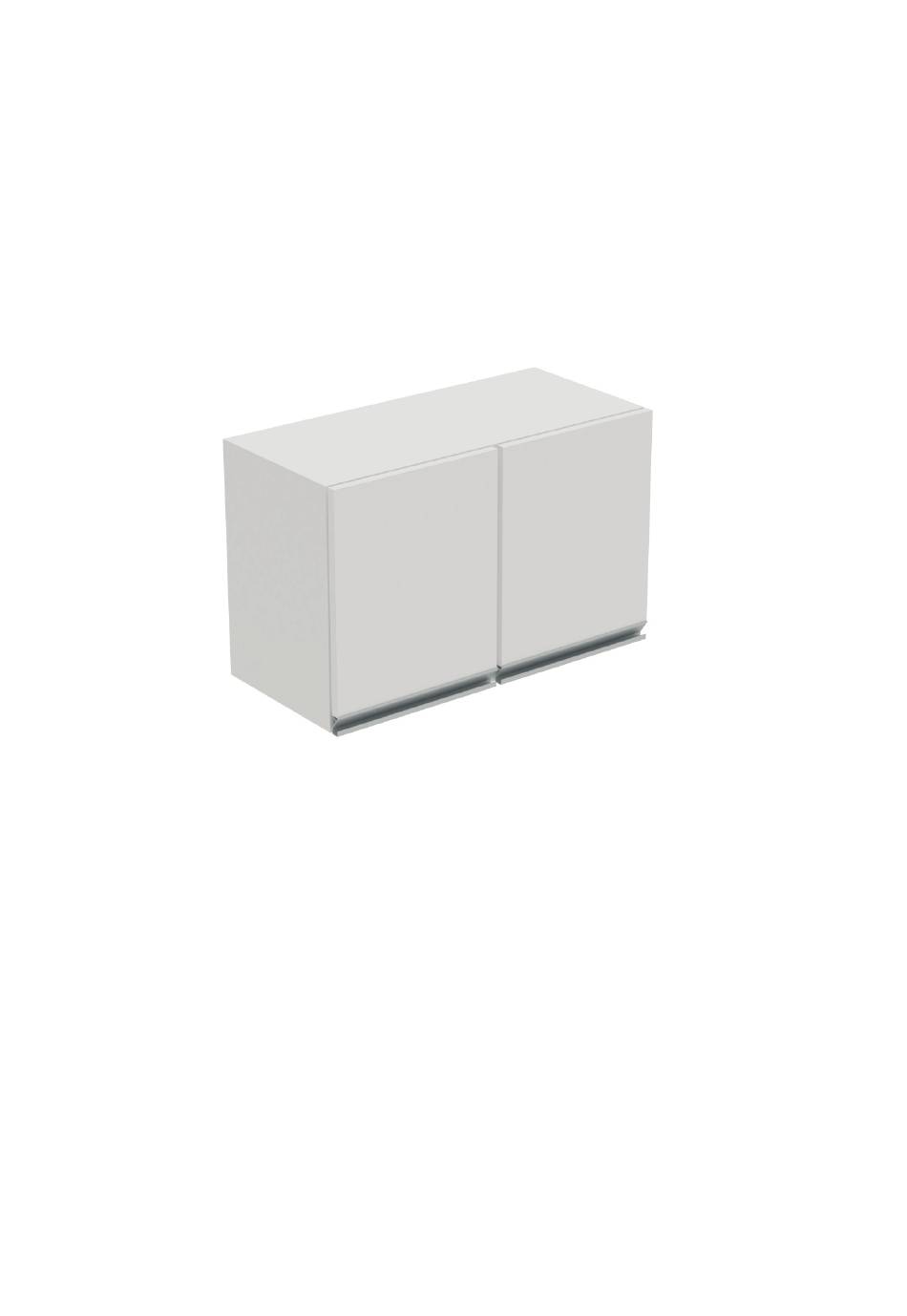

- Page 1 MANUAL DE MONTAGEM ASSEMBLY INSTRUCTIONS INSTRUCCIONES DE MONTAJE COD BR: BS 31-06, BAM 31-06...
- Page 3 Sumário Summary Resumen Acessórios incluídos na caixa Hardware included in box Accesorios incluidos en la caja V: 2/19...
- Page 4 Antes de começar Before starting Antes de comenzar Antes de começar a montagem prepare o ambiente, deixando-o completamente limpo e com bom espaço para iniciar o trabalho. Prepare the room before starting the assembly, leaving it completely clean and the area in good condition to start the work.
- Page 5 Dimensões e ferramentas Dimensions and tools Dimensiones y herramientas Dimensões: L: 596 A:380 P: 265 mm Dimensions: W: 23.46 H: 14.96 D: 10.43 inches Dimensiones: L: 596 A: 380 P: 265 mm UTILIZE ALCOOL PARA REMOVER O NUMERO DAS PEÇAS USE ALCOHOL TO REMOVE PART NUMBERS UTILICE ALCOHOL PARA ELIMINAR EL NUMERO DE LAS PIEZAS Para facilitar a montagem, utilize uma parafusadeira elétrica.
- Page 6 COD BR: BS 31-06, BAM 31-06 PEÇA DESCRIÇÃO QUANT. PART DESCRIPTION PIEZA DESCRIPCIÓN CANTIDAD LATERAL DIREITA RIGHT SIDE LATERAL DERECHA LATERAL ESQUERDA LEFT SIDE LATERAL IZQUIERDA TAMPO TAPA COSTA BACK REVÉS PORTA DOOR PUERTA...
- Page 7 ACESSóRIOS INCLUÍDOS NA CAIXA 01 - HARDWARE INCLUDED IN BOX 01 - ACCESORIOS INCLUÍDOS EN LA CAJA 01 EF 000134 x 2 EF 000106 x 16 EF 000033 x 12 EF 000242 x 2 8x30 4,5x25 CC 3,5x14 CC GIZ x 01 EF 000132 x 4 EF 000168 X 20 EF 000248 X 6...
- Page 8 = 8KG - 17.6LB PASSO 1 / STEP 1 / PASO 1 Insira a ferragem EF 000033 nas pré-furações das peças 03. Insert hardware EF 000033 at pre-drilled holes in pieces 03. Añade el herraje EF 000033 en los huecos ya marcados de las piezas 03 EF 000033...
- Page 9 PASSO 2 / STEP 2 / PASO 2 Fixe a ferragem EF 000024 usando a ferragem EF 000106 nas peças 01 e 02. Fix hardware EF 000024 using hardware EF 000106 into pieces 01 and 02. Fije el herraje EF 000024 utilizando el herraje EF 000106 en las piezas 01 y 02. EF 000106 EF 000024 PASSO 3 / STEP 3 / PASO 3...
- Page 10 PASSO 5 / STEP 5 / PASO 5 Fixe a peça 04 utilizando a ferragm EF 000168. Fix piece 04 using hardware EF 000168 . Fije la pieza 04 utilizando el herraje EF 000168. PASSO 6 / STEP 6 / PASO 6 Fixe os puxadores e as peças 05, de acordo com a imagem.
- Page 11 PASSO 8 / STEP 8/ PASO 8 Use os tapa furos para cobrir os parafusos aparentes. Use stickers to cover apparent screws. Utilice los tapa huecos para cubrir los tornillos aparentes. Tapa furos Sticker Tapas Plasticas PASSO 9 / STEP 9 / PASO 9 Use o giz para dar o acabamento final ao produto.
