Awex WZ 4 Assembly Instructions

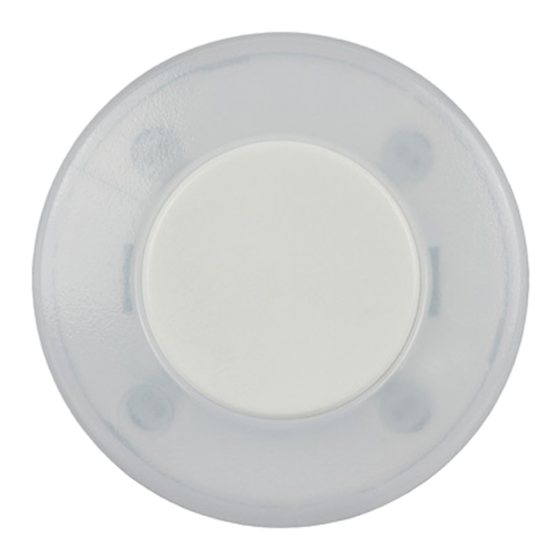

Status indicator WZ 4
Wskaźnik zadziałania WZ 4
INSTRUKCJA MONTAŻU
SPECYFIKACJA TECHNICZNA:
- Napięcie zasilania: 16 - 30 V DC
- Pobór prądu w dozorowaniu: 0 mA
- Pobór prądu w alarmie: <4 mA
- Temperatura pracy: od -10°C do +55°C
- Barwa światła LED: czerwona
- Kolor obudowy: biały
- Wymiary: Ø44 x 23 mm
- Waga: 18g
CECHY CHARAKTERYSTYCZNE:
- Wyrób zgodny z aprobatą techniczną AT-0117-0486/2016
- Certyfikat wydany przez Centrum Naukowo-Badawcze
Ochrony Przeciwpożarowej Państwowego Instytutu Badawczego
- Wyrób stosowany w budownictwie
- Wyrób przeznaczony do systemów sygnalizacji pożarowej
- Urządzenie kompatybilne z czujką: T,S,TS,TF,SF,TSF
- Urządzenie kompatybilne z MIO XX
- Dodatkowa sygnalizacja optyczna
- Małe gabaryty
- 4 diody sygnalizacyjne LED
- Korpus urządzenia wykonany z poliwęglanu
Aby zapewnić prawidłową i bezawaryjną prace
należy przestrzegać następujących zasad:
- Urządzenie może pracować jedynie w zakresie napięcia 16-30 V DC
- Instalację WZ 4 powinna wykonywać osoba uprawniona
do takich czynności oraz posiadająca odpowiedni certyfikat
- Minimum raz w roku należy przeprowadzić udokumentowany
przegląd techniczny elementu
- Zabrania się wprowadzania jakichkolwiek zmian w konstrukcji
układu elektronicznego oraz mechanicznego urządzenia
WARUNKI GWARANCJI:
Warunkiem uznania gwarancji jest:
- Brak uszkodzeń mechanicznych
- Brak śladów ingerencji osób trzecich w konstrukcję elementu
- Prawidłowa eksploatacja zgodna z zaleceniami
- Prawidłowe podłączenie przewodu zasilającego
Aprobata techniczna nr / Technical approval No.: AT-0117-0486/2016
Certyfikat zgodności nr / Certificate No.: 3096/2016
DoP nr / DoP No.: 9/FS/2017/PL
Dane techniczne: DTR WZ 4 v17.2
Technical data: UM WZ4 v17.2
24V
LED
< 4 mA
DC
OGÓLNE WARUNKI GWARANCJI dostępne są na stronie internetowej producenta www.awex.eu
Zamówiony towar wyprodukowany wg indywidualnego zamówienia odbiegający od standardowej oferty firmy Awex nie podlega zwrotowi.
P.P.H.U. AWEX Rafał Stanuch
Ul.Długa 39 Masłomiąca
32-091 Michałowice
tel:+48 12 681 55 00
fax:+48 12 681 55 22
ASSEMBLY INSTRUCTIONS
TECHNICAL SPECIFICATION:
- Supply voltage: 16 - 30 V DC
- Current consumption in monitoring mode: 0 mA
- Current consumption in alarm mode: <4 mA
- Working temperature: -10°C to +55°C
- LED light colour: red
- Housing colour: white
- Dimensions: Ø44 x 23 mm
- Weight: 18g
CHARACTERISTICS:
- Compliance with AT-0117-0486/2016 approval
- Certificate of the Research Centre for Fire Protection
National Research Institute (CNBOP)
- Used for building industry
- Designed for fire detection and alarm systems
- Compatible with fire detectors: T,S,TS,TF,SF,TSF
- Compatible with MIO XX modules
- Additional optical signalling option
- Small dimensions
- 4 signalling LEDs
- Polycarbonate housing
In order to ensure correct and failure-free operation,
the following rules must be followed:
- Operation only within 16-30 V DC voltage range
- Installation of the WZ 4 indicator can be only performed
by qualified and certified personnel
- Perform documented inspections of the device
at least every year
- No modifications to the electronic or mechanical
elements can be made
WARRANTY CONDITIONS:
Requirements for warranty service acceptance:
- No mechanical damage
- No signs of unauthorized modifications of the device
- Correct use acc. to manufacturer's recommendations
- Correct connection of the supply cable
1438-UWB-3096/2016
GENERAL CONDITIONS OF WARRANTY are available on manufacturer's website at www.awex.eu
The goods ordered that were manufactured according to the individual order and differ from the standard offer of Awex may be not returned.

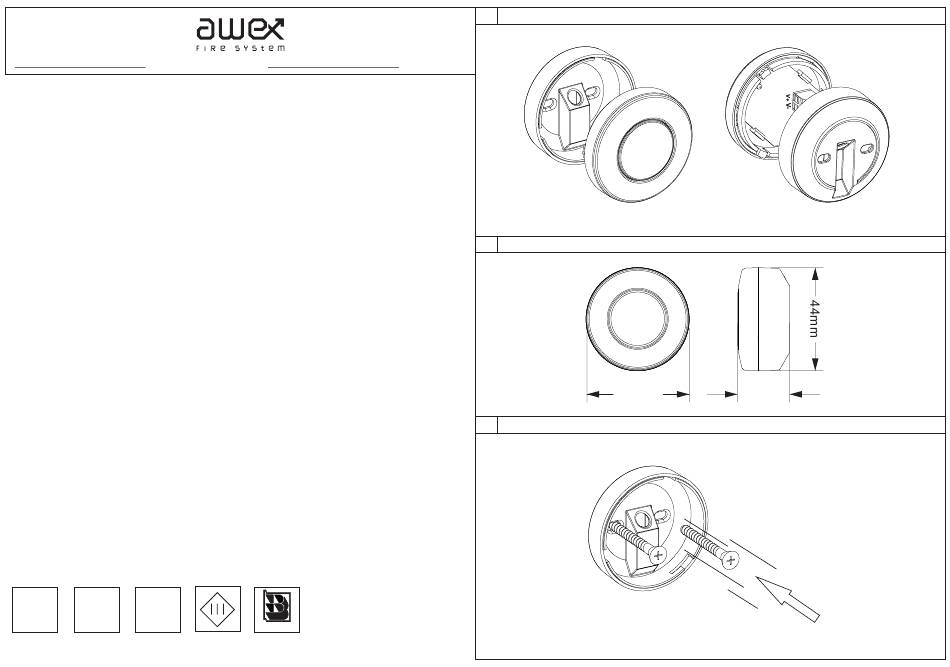

1 GNIAZDO ORAZ KORPUS WZ 4
www.awex.eu
2 WYMIARY WSKAŹNIKA
3 MONTAŻ GNIAZDA WSKAŹNIKA
zalecane kołki / recommended rawlplugs Ø3
44 mm 23 mm

SEAT AND COVER OF WZ 4 INDICATOR

DIMENSIONS

ASSEMBLY OF INDICATOR SEAT
