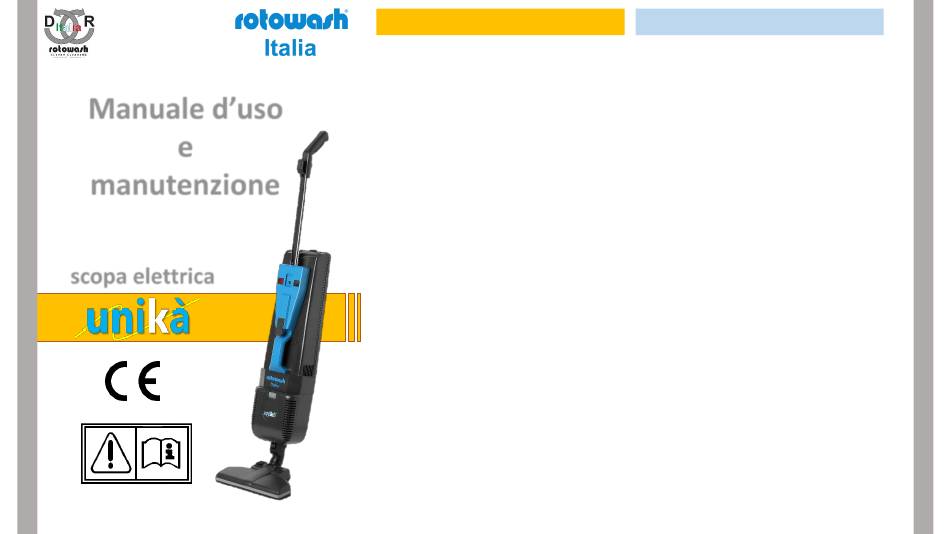

Manuale d'uso
e
manutenzione
scopa elettrica
www.rotowash.it
INDICE
Lista ricambi
registrate il numero di serie della vs macchina e custodite
per future referenze.
Numero di Serie__________________________
prodotto distribuito da
D. R. Italia srl
Via Mozart, 12/a
24126 Bergamo
Tel. 035 315914 -
800 587373
DATI TECNICI SCOPA ELETTRICA
 Tensione di alimentazione
 Potenza assorbita 700 W
 Collettore ad intaglio
 Rotore montato su 2 cuscinetti a sfere
 Doppio isolamento
 Pressione sonora media db(A) 66,6
 Vibrazione totale ≤ 2,5 m/s2
DICHIARAZIONE DI CONFORMITA'
Conforme alle seguenti norme:
EN 60335-1: 2001+A1: 2004 + A2: 2006 +A13:
2006 + A14: 2010 + A15: 2011;
EN 60335-2-2: 2009 (ed. 6); EN 60335-2-2: 2010;
EN 62233 (ed. 1)
EMC: EN 55014-1:2006 + A1: 2009 + A2 : 20011
EN 61000-3-2:2006 + A1: 2009 + A2: 2009
EN 61000-3-3:2008; EN 55014-2: 1997 + A1: 2001
+ A2 : 2008 + EC .1997 + IS: 2007
Direttive di riferimento:
B.T. 2006/95/EC; 2002/95 CE (ROHS)

TABLE OF CONTENTS

pag. 2
pag. 3
- Kit accessories
pag. 4
pag. 5/6
pag. 7/8
record the serial numberof your machine and keep for
Future reference.
serial number__________________________
Product distributed by
D. R. Italia srl
Via Mozart, 12/a
24126 Bergamo
Tel. 035 315914 -
SPECIFICATIONS ELECTRIC BROOM
 Voltage
 Input power 700 W
 Notched commutator
 Rotor assembled on two balls bearings
 Double insulation
 Sound Pressure average db(A) 66,6
 Vibration total value ≤ 2,5 m/s2
DECLARATION OF CONFORMITY
In conformity with the following standards:
EN 60335-1: 2001+A1: 2004 + A2: 2006 +A13:
2006 + A14: 2010 + A15: 2011;
EN 60335-2-2: 2009 (ed. 6); EN 60335-2-2: 2010;
EN 62233 (ed. 1)
EMC: EN 55014-1:2006 + A1: 2009 + A2 : 20011
EN 61000-3-2:2006 + A1: 2009 + A2: 2009
EN 61000-3-3:2008; EN 55014-2: 1997 + A1: 2001
+ A2 : 2008 + EC .1997 + IS: 2007
Directives of reference:
L.V.D 2006/95/EC; 2002/95 CE (ROHS)
page 2
page 3
page 4
page 5/6
page 7/8
800 587373

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Unika and is the answer not in the manual?

Questions and answers

Summary of Contents for rotowash Unika

  • Page 1 EN 61000-3-3:2008; EN 55014-2: 1997 + A1: 2001 + A2 : 2008 + EC .1997 + IS: 2007 + A2 : 2008 + EC .1997 + IS: 2007 Direttive di riferimento: Directives of reference: L.V.D 2006/95/EC; 2002/95 CE (ROHS) B.T. 2006/95/EC; 2002/95 CE (ROHS) www.rotowash.it...
  • Page 2 ATTENZIONE ! WARNING ! QUANDO SI USANO APPARECCHI ELETTRICI, WHEN USING AN ELECTRICAL APPLIANCE, DEVONO ESSERE SEGUITE NORMALI PRECAUZIONI, INCLUSE LE BASIC PRECAUTIONS SHOULD ALWAYS BE FOLLOWED, SEGUENTI NORME DI SICUREZZA INCLUDING THE FOLLOWING Leggere attentamente il manuale di struzioni prima dell’uso IMPORTANT SAFETY INSTRUCTIONS Read these operating instructions carefully before using Per ridurre il rischio di fuoco, scosse elettriche o danni:...
  • Page 3 3. Dusting brush for upholstery Pulsante griglia Grill latch 4. Tubo telescopico 4. Telescopic wand 5. Pennello per lancia 5. Round dust for crevice tool 6. Lancia 6. Crevice tool Exsaust filter Griglia con microfiltro grill Pedalino Pedal Base scopa Nozzle Paracolpi Bumper www.rotowash.it...
  • Page 4 ISTRUZIONI FUNZIONAMENTO OPERATING INSTRUCTIONS ELETTROSPAZZOLA M30 Accendere la macchina, premere il pedalino di sgancio Switch on the machine (power switch),depress the foot pedal (by foot) and move the vacuum body in snodo ed inclinare la macchina in posizione di lavoro. Il working position.
  • Page 5 MANUTENZIONE MAINTENANCE SOSTITUZIONE DEL SACCO FILTRO CHANGING THE PAPER FILTER BAG Aprire lo sportello premendo l’apposito pulsante Depress the latch on the top of the bag (ft. 1), sfilare il sacco di carta seguendo le istruzioni compartement and remove it.Remove the full dust stampate sulla confezione dei filtri ( ft.
  • Page 6 MANUTENZIONE MAINTENANCE SOSTITUZIONE MICROFILTRO ELETTROSTATICO CHANGING THE ELECTROSTATIC EXHAUST FILTER Il filtro elettrostatico blocca le microparticelle che gli altri The electrostatic exhaust filter catches any particles that may filtri non riescono a trattenere ed evita la fuoriuscita di escape from the filter bag, vacuum inlet micropolvere di carbone prodotta dal motore.
  • Page 7 LISTA PARTI DI RICAMBIO CORPO ASPIRANTE 1 Sportello sacco 36 Filtro fono assorbente 3 Griglia porta filtro 37 Guarnizione 4 Gancio sportello + molla 38 Mammuth 2 pos. 5 Filtro protezione motore 39 Cuffia filtro motore 6 Supporto sacco con gancio di sicurezza 40 Guarnizione motore 7 Pulsanti+supporti+molle 41 Kit gancio griglia...
  • Page 8 LISTA PARTI DI RICAMBIO ELETTROSPAZZOLA 100 Coperchio motore 128 Puleggia con perno 101 Kit copri spie 130 Giunto 102 Snodo girevole 131 Rullo M30 103 Kit contatti snodo 132 Supporto rullo con cusc. 104 Rampa 133 Coperchio rullo M30 105 Vite 3,9x13 134 Clip rosse (20pcs) 106 Supporto snodo dex 135 Vite 3.5 x 9.5 TG (20pcs)
