Read the safety instructions before starting the installation.
DE
Lesen Sie die Sicherheitshinweise, bevor Sie mit der Installation beginnen.
FR
Lisez les instructions de sécurité avant de commencer l'installation.

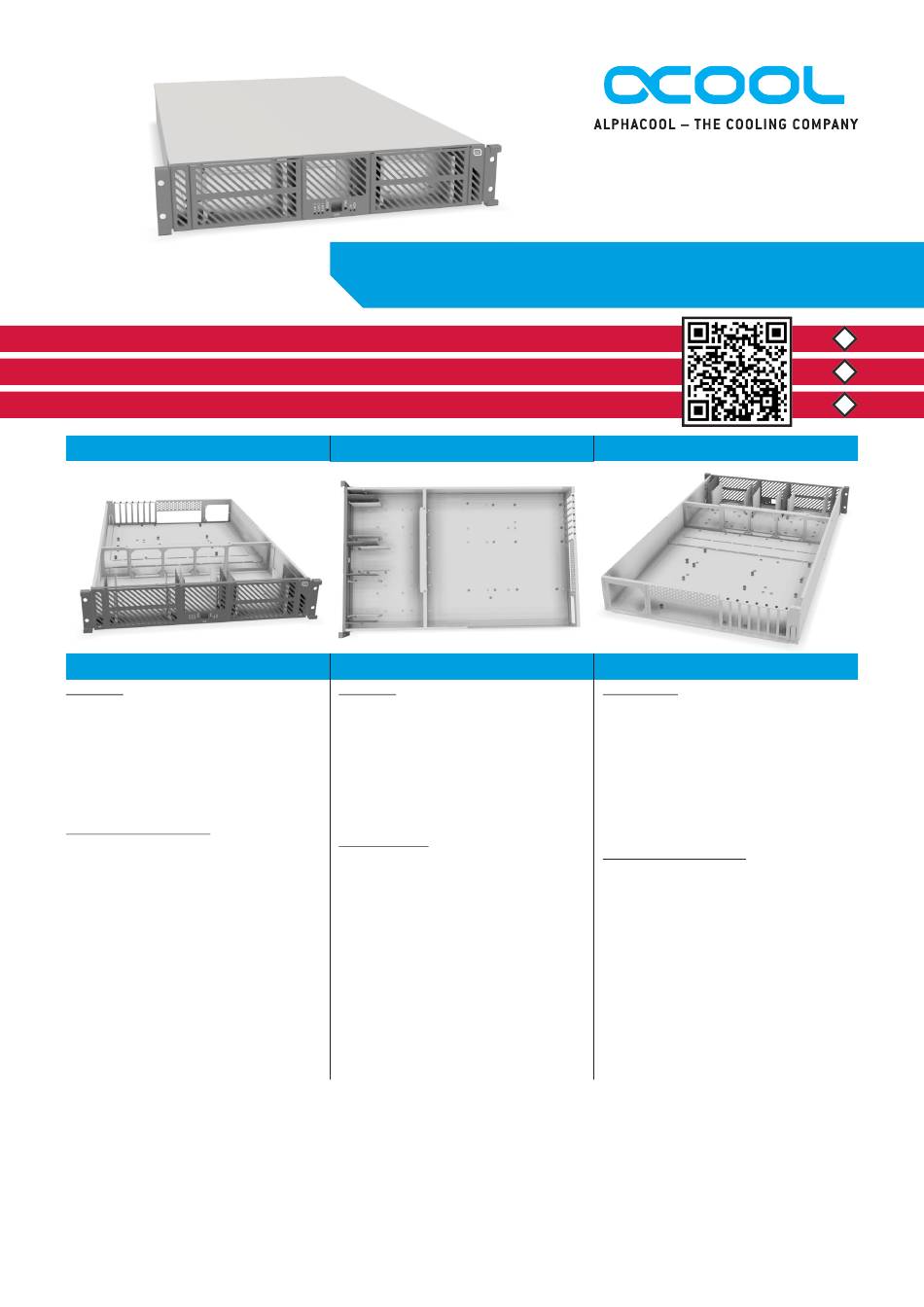

TECHNICAL DATA
EN
Hardware:
•
4x 5 1/4 inch drives
•
8x 2.5 inch HDD / SSD
•
6x 3 1/2 inch HDD split with 5 1/4inch
•
3x 80mm fans
•
Full motherboard support
•
Power supply
•
Support for 7x 0,8 inch add in cards.
Compatible Watercooling:
•
Alphacool NexXxoS XT45 Full Copper
80mm Triple
•
Alphacool NexXxoS UT60 Full Copper X-
Flow 80mm Triple
•
ES Reservoir 1U - DDC Version
•
Alphacool Eisstation 40 DC-LT
•
ES Reservoir 2U - DDC Version
•
Alphacool ES Distro Plate C2
•
Alphacool ES Distro Plate C3
•
Alphacool ES Distro Plate C5
Slide rail for easy insertion into the rack.
ALPHACOOL ES 2U - 19 - SERVERRACK -
TECHNISCHE DATEN
DE
Hardware:
•
4x 5 1/4 Zoll Laufwerke
•
8x 2,5 Zoll HDD / SSD
•
6x 3 1/2 Zoll HDD geteilt mit 5 1/4 Zoll
•
3x 80mm Lüfter
•
Volle Mainboard Unterstützung
•
Netzteile
•
Unterstützung für 7x 0,8 Zoll
Erweiterungskarten.
Wasserkühlung:
•
Alphacool NexXxoS XT45 Full Copper
80mm Triple
•
Alphacool NexXxoS UT60 Full Copper
X-Flow 80mm Triple
•
ES Reservoir 1U - DDC Version
•
Alphacool Eisstation 40 DC-LT
•
ES Reservoir 2U - DDC Version
•
Alphacool ES Distro Plate C2
•
Alphacool ES Distro Plate C3
•
Alphacool ES Distro Plate C5
Gleitschiene für einfaches einschieben in
das Rack.
WATERCOOLING READY
DONNÉES TECHNIQUES
FR
Le hardware :
•
Lecteurs 4x 5 1/4 pouces
•
8x 2,5 pouces HDD / SSD
•
6x 3 1/2 pouces HDD split avec 5 1/4
pouces
•
3x ventilateurs de 80mm
•
Support complet de la carte mère
•
Alimentations
•
Prise en charge des cartes d'extension
de 1x 0,8 pouces.
Refroidissement par eau :
•
Alphacool NexXxoS XT45 Full Copper
80mm Triple
•
Alphacool NexXxoS UT60 Full Copper X-
Flow 80mm Triple
•
ES Reservoir 1U - DDC Version
•
Alphacool Eisstation 40 DC-LT
•
ES Reservoir 2U - DDC Version
•
Alphacool ES Distro Plate C2
•
Alphacool ES Distro Plate C3
•
Alphacool ES Distro Plate C5
Rail coulissant à vis de cloisonnement pour
faciliter le glissement dans le rack.
!
!
!
