Europlay Hansel and gretel Assembling Manual

Hide thumbs

page of 30

/ 30
Bookmarks

Quick Links

Download this manual

F200

Hans en grietje

Hansel et gretel

Hänsel und gretel

Hansel and gretel

Hansel y gretel

Hans e gretel

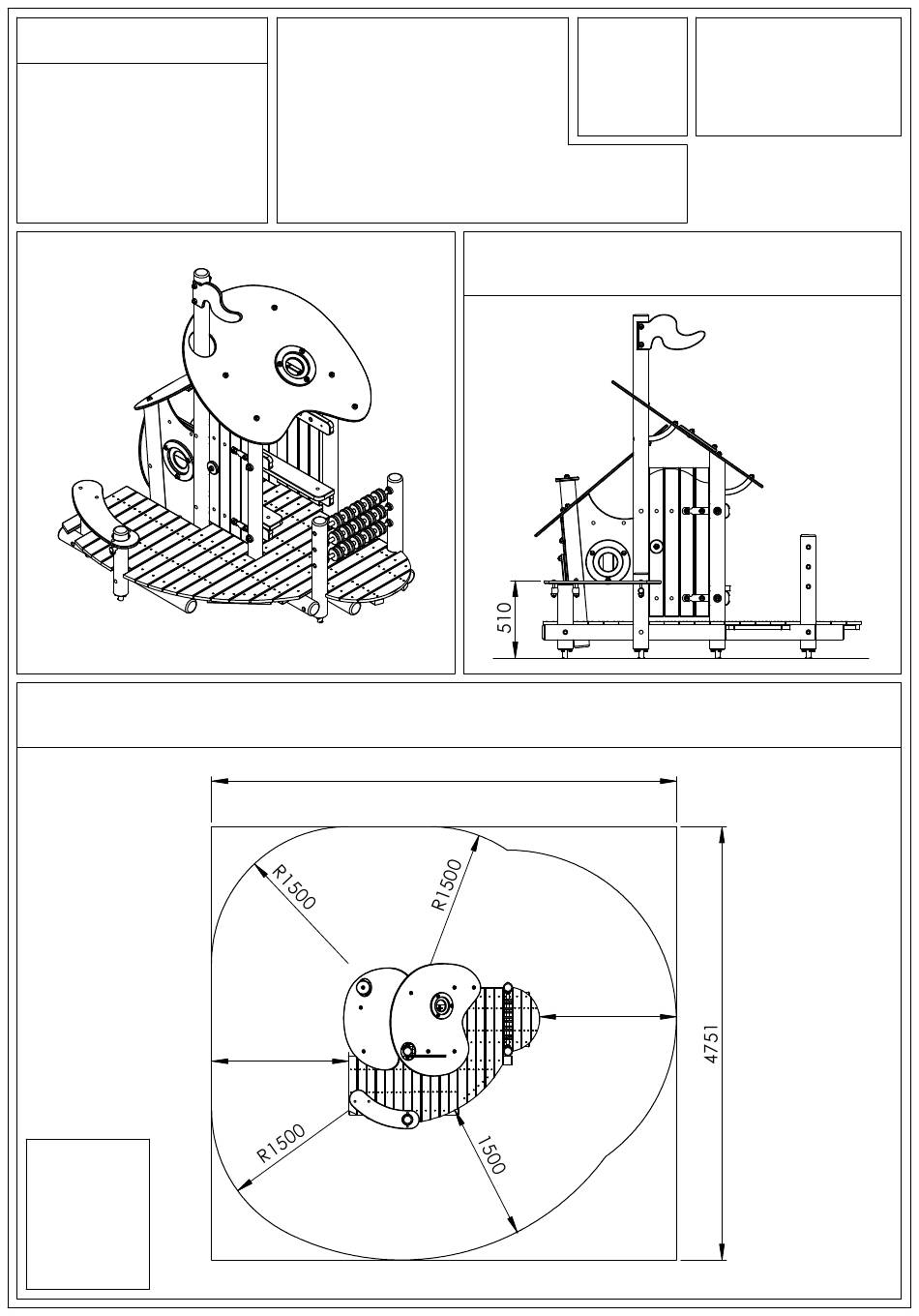

VEILIGHEIDSAFSTAND / ESPACE DE CHUTE / SAFETY AREA /

SICHERHEITSABSTAND / ZONA DE SEGURIDAD / DISTANZA DI SICUREZZA

AFMETINGEN

DIMENSIONS

MASSE

DIMENSIONES

DIMENSIONI

L: 2,2m

Br: 1,8m

H: 2,3m

Montagehandleiding

Notice de montage

Assembling manual

Montageanleitung

Instrucciones para el montaje

Istruzioni di installazione

196,93kg

5097

1500

Leeftijd

Age group

Age / Alter

Edad / Età

2 - 6

VALHOOGTE / HAUTEUR DE CHUTE /

FALL HEIGHT / FALLHÖHE/

ALTURA DE CAÍDA / ALTEZZA DI CADUTA

1500

EUROPLAY nv

Eegene 9

B-9200 DENDERMONDE

tel. 32.52.22 66 22

fax.32.52.22 67 22

www.europlay.eu

Dat.: 28/11/2016

Rev.: -

Page: 1/15

24,5m2

Need help?

Do you have a question about the Hansel and gretel and is the answer not in the manual?

Questions and answers
