H27-GRASLA
REF. 835 Wardrobe 4 wave doors
REF. 845 Wardrobe lacquered
and mirror doors
REF. 850 Wardrobe 4 wood
doors
1
9
13
13
13
14
13
12
14
8
31-01-13
000
NOTICE DE MONTAGE: Il est très important que vous suiviez phase par phase les instructions de montage !
ASSEMBLY INSTRUCTIONS: It is very important that you follow step by step assembly instructions !
LAS INSTRUCCIONES: Es muy importante que sigan paso a paso las instrucciones !
MONTAGEPLAN: Het is zeer belangrijk de volgnummers van de handleiding te volgen !
MONTAGEANLEITUNG: Es ist sehr wichtig, dass Sie die Montageanleitung der Reihe nach verfolgen !
ISTRUZIONI DI MONTAGGIO: E 'molto importante seguire attentamente e passo per passo le istruzioni di montaggio!
ИНСТРУКЦИИ ПО СБОРКЕ: Очень важно шаг за шагом точно следовать инструкции по сборке :
MONTAJ KÝLAVUZU: Montaj kýlavuzunu sýrasý ile takip etmeniz cok önemlidir.
3
7
5
10
4
11
6
1
2
X2
1
X2
X2
X2
4
7
3
REF.835 - 845
7
8 X2
2
6 x
3 x
Réf. 26816
Réf. 56524
REF. 850
9
8 x
4 x
Réf. 59680
Réf. 11303
18x
Réf. 533
4
1
32 x
40 x
Réf. 44702
Réf. 533
2 x
16 x
4 x
Réf. 12579
Réf. 1396
Réf. 1791
3H
8 x
Réf. 31701
32 x
24 x
Réf. 44072
Réf. 44663
16 x
16 x
Réf. 44520
Réf. 44528
Réf. 55070
2 x
2 x
2 x
Réf. 54086
Réf. 54087
Réf. 50586
3
32 x
8 x
8 x
Réf. 28618
Réf. 3003
Réf. 17853
12 x
2 x
16 x
Réf. 5397
Réf. 26258
Réf. 7874
Ø 8
2 x
16 x
4 x
Réf. 45766
Réf. 12297
Réf. 48328
2 x
Réf. 50485
4 x
2 x
2 x
Réf. 50587
Réf. 55528
7
X2
6
1/10
GUI_H27-835
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Gami H27-GRASLA
Summary of Contents for Gami H27-GRASLA

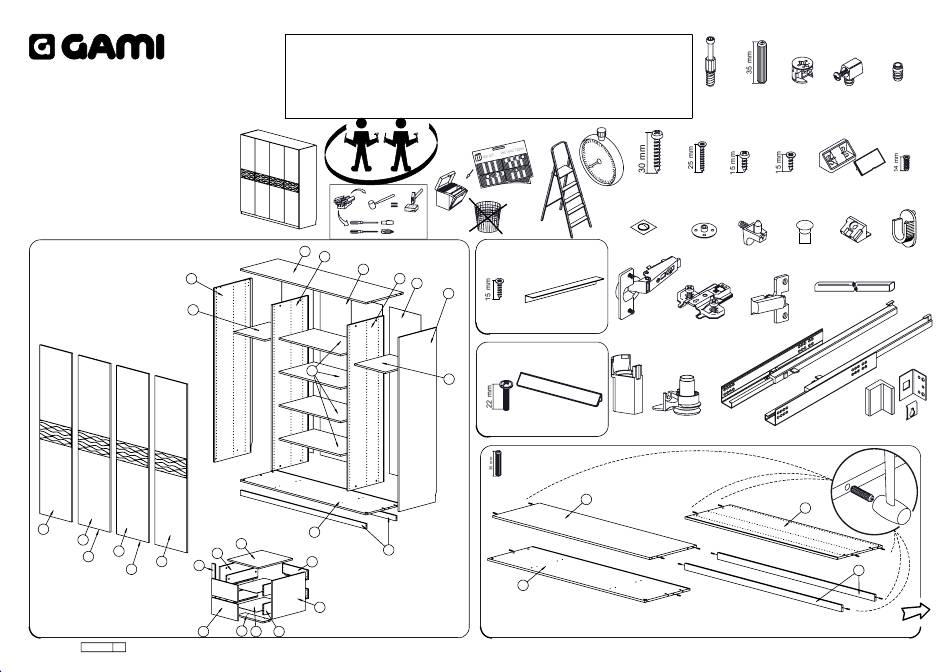

- Page 1 ASSEMBLY INSTRUCTIONS: It is very important that you follow step by step assembly instructions ! LAS INSTRUCCIONES: Es muy importante que sigan paso a paso las instrucciones ! H27-GRASLA MONTAGEPLAN: Het is zeer belangrijk de volgnummers van de handleiding te volgen ! MONTAGEANLEITUNG: Es ist sehr wichtig, dass Sie die Montageanleitung der Reihe nach verfolgen ! ISTRUZIONI DI MONTAGGIO: E ‘molto importante seguire attentamente e passo per passo le istruzioni di montaggio!
- Page 2 Réf. 17853 Réf. 3003 Réf. 7874 Réf. 54087 Réf. 55528 Réf. 54086 Vissez Vissez partiellement totalement Réf. 1791 10 x Réf. 44702 Réf. 44702 2/10 GUI_H27-835...
- Page 3 Réf. 28618 Réf. 28618 Réf. 28618 Réf. 28618 3/10 GUI_H27-835...
- Page 4 18 x Réf. 44072 12 x 12 x Réf. 1396 Réf. 12297 Réf. 28618 1879 mm 1847 mm Ø 8 16 x Réf. 44528 Réf. 45766 1271 mm 1239 mm 663 mm 631 mm NON INCLUES. NOT INCLUDED. NO INCLUIDAS. NIET INBEGREPEN.
- Page 5 Réf. 533 Réf. 44702 Réf. 28618 Réf. 12297 Réf. 1396 Réf. 44072 Réf. 533 Réf. 44702 5/10 GUI_H27-835...
- Page 6 Réf. 28618 Réf. 50586 Réf. 50587 Réf. 7874 Réf. 26258 Réf. 44702 Réf. 5397 7 cm 29 A Réf. 5397 Réf. 28618 6 cm 30 A 31 A 6/10 GUI_H27-835...
- Page 7 Réf. 12579 32 A 33 A Réf. 28618 Réf. 44702 34 B 35 B Réf. 5397 Réf. 12579 36 B 37 B 6 cm 7/10 GUI_H27-835...
- Page 8 Réf. 7874 16 x Réf. 55070 Réf. 44520 Réf. 31701 REF.835 - 845 Réf. 26816 Réf. 56524 REF.850 Réf. 59680 Réf. 11303 8/10 GUI_H27-835...
-
Page 9: Manutenzione
ORDRE DE DEBALLAGE DES COLIS CONSEILS D'ENTRETIEN : MELAMINES, LAQUES ET VERNIS SE NETTOIENT EXCLUSIVEMENT A L'AIDE D'EAU SAVONNEUSE. UNPACKING ORDER OF THE PARCELS HINTS ON CARE : DESEMBALAR LOS BULTOS EN ESTE ORDEN MELAMINE, ENAMELS AND VARNISHES ARE EXCLUSIVELY CLEANED WITH SUDSY WATER. VOLGORDE VAN UITPAKKEN VAN DE KOLLIS CONSEJOS PARA EL CUIDADO : REIHENFOLGE BETREFFEND DAS AUSPACKEN DER KOLLIS... - Page 10 LISTE DES PIECES ET DES COLIS - LIST OF PARTS AND PACKAGES - LISTA DE PIEZAS Y DE PAQUETES LIJST VAN ONDERDELEN EN COLLI - TEILE- UND PAKETLISTE - ELENCO DEI PEZZI E DEI COLLI СПИСОК ИЗДЕЛИЙ И ПОСЫЛОК - PARÇA VE KOLİLERİN LİSTESİ COLIS 4 (REF.H27.838) (REF.H27.853)
