EZA EZAMB1225 Manual

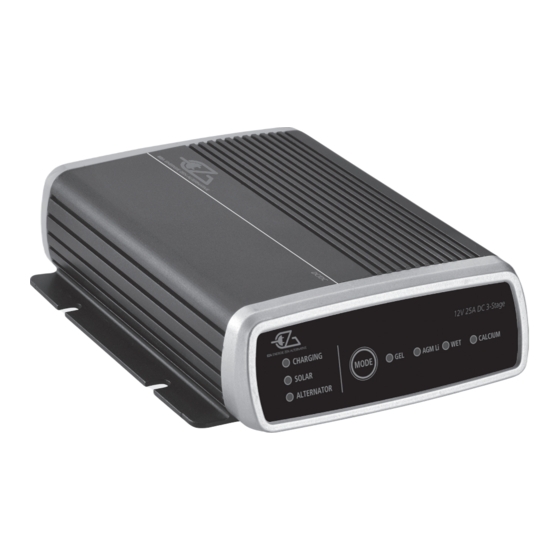

Intelli-charge dc/solar battery charger 25 amp, 3 stage switchmode
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Chargeur de batterie DC/SOLAIRE
25 Amp, Charge en 3 étapes
EZAMBB1225

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the EZAMB1225 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for EZA EZAMB1225

Summary of Contents for EZA EZAMB1225

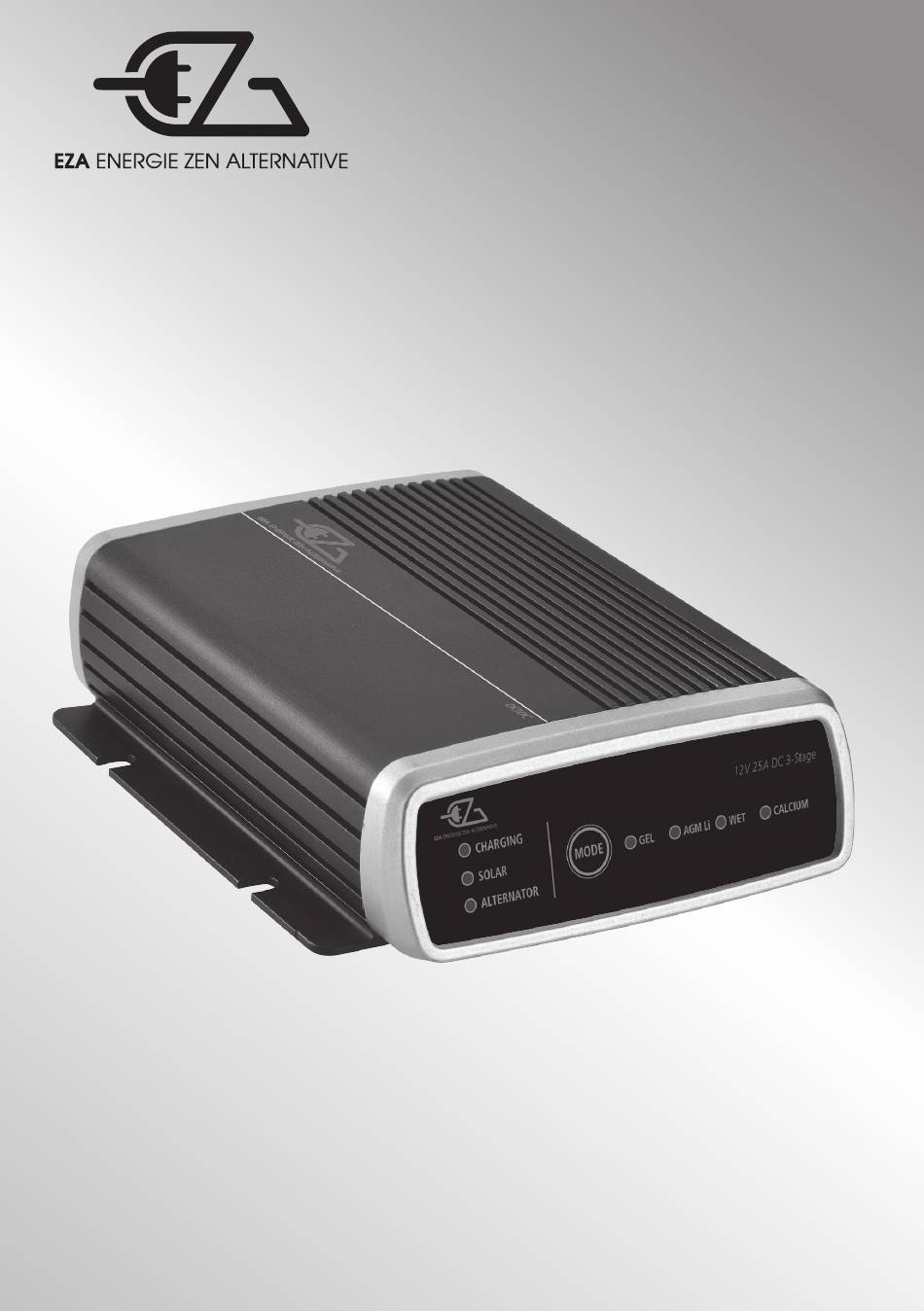

  • Page 1 Chargeur de batterie DC/SOLAIRE 25 Amp, Charge en 3 étapes EZAMBB1225...

  • Page 2: Caractéristiques

    CARACTÉRISTIQUES Le chargeur EZAMB1225 DC-DC est spécialement conçu pour charger les batteries auxiliaires. Il comprend toutes les caractéristiques nécessaires pour maintenir la batterie auxiliaire à son niveau optimal et pour prolonger la durée de vie de la batterie.
  • Page 3 CHARGE DE QUALITE EN TROIS ÉTAPES Utilisant un micro-contrôleur à grande vitesse et un algorithme de charge propriétaire, l’EZAMBB2512 délivre une procédure de charge sophistiqué en trois étapes résultant par une charge plus puissante et plus rapide, idéale pour les batteries à décharge profonde. La première étape “Bulk”, libère la puissance maximale jusqu’à...

  • Page 4: Specifications

    Protection contre les surchauffes Le chargeur réduira son courant de charge si la température de l’appareil commence à surchauffe. SPECIFICATIONS Conditions de fonctionnement Tension d’entrée de l’alternateur 11,9 – 32Vdc Tension d’entrée solaire maximale 28Vdc Courant d’entrée maximal Consommation au repos (sans charge) 20mA Drainage de la batterie auxiliaire 9,5 –...

  • Page 5: Aperçu Du Produit

    APERÇU DU PRODUIT En CHARGE LED indique état de charge Fente de fixation Câble pour connexion Câble de LED solaire LED alternateur Bouton pour LED batterie détection de Indique l’état Indique l’état de sélection Indique le type de température de charge charge alternateur du type de batterie sélectionné...

  • Page 6: Installation

    INSTALLATION MONTAGE La conception robuste de l’EZAMBB2512 lui permet d’être monté là où il convient le mieux au besoin. Grâce à l’utilisation d’une technologie de moulage avancée, l’appareil est résistant aux chocs, aux vibrations, à la poussière et à l’eau permettent une installation sous le capot ou dans le véhicule. Les “profilés latéraux”...
  • Page 7 5. Si votre véhicule est équipé d’un alternateur à tension fixe ou à compensation de température, isolé le câble de “IGNITION” bleu. Si votre véhicule est équipé d’un alternateur intelligent (à tension variable type EURO6), le câble “IGNITION” bleu doit être connecté à l’allumage du véhicule. L’EZAMBB1225 ne fonctionnent que lorsque le contact du véhicule est mis.
  • Page 8 SÉLECTION DU TYPE DE BATTERIE AUXILIAIRE Appuyez sur le bouton “Mode” du panneau avant, jusqu’à ce que tous les voyants à droite de “MODE” soient allumés et clignotant. Il y a 5 types de batteries disponibles : Gel, AGM/Lithium, WET et calcium. Maintenez le bouton enfoncé momentanément jusqu’à...
  • Page 9 DESCRIPTION DU CÂBLAGE 1. Installation système complet PANNEAU LED POUR VÉHICULE AVEC ALTERNEUR INTELLIGENT MASSE/CHÂSSIS SEULEMENT FUSIBLE FUSIBLE MASSE MASSE/CHÂSSIS /CHÂSSIS DÉTECTION BATTERIE BATTERIE TEMPERATURE MOTEUR COLLER AU AUXILAIRE COFFRE DE LA BATTERIE *OPTION MASSE/CHÂSSIS...
  • Page 10 2. Installation avec uniquement la charge de la batterie de démarrage PANNEAU LED POUR VÉHICULE AVEC ALTERNEUR INTELLIGENT MASSE/CHÂSSIS SEULEMENT FUSIBLE FUSIBLE MASSE/CHÂSSIS MASSE/CHÂSSIS DÉTECTION BATTERIE BATTERIE TEMPERATURE COLLER AU MOTEUR AUXILAIRE COFFRE DE LA BATTERIE * Option...
  • Page 11 3. Installation avec uniquement la charge panneaux solaires PANNEAU LED MASSE/CHÂSSIS FUSIBLE MASSE/CHÂSSIS DÉTECTION BATTERIE TEMPERATURE COLLER AU AUXILAIRE COFFRE DE LA BATTERIE PANNEAU SOLAIRE 12V MASSE/CHÂSSIS * Option...
  • Page 12 COMMENT LIRE L’AFFICHAGE LED 12V 25A DC 3-Stage CHARGING MODE SOLAR AGM Li CALCIUM ALTERNATOR Indicateurs de charge par les LED LED “charging” à gauche LED de type de batteries Etape de chargement VERT clignotant BLEU fixe Charge BULK VERT clignotant BLEU clignotant Charge d’Absorption VERT fixe...

  • Page 13: Questions Fréquemment Posées

    QUESTIONS FRÉQUEMMENT POSÉES Q. L’EZAMBB1225 est-il étanche ? R. L’EZAMBB1225 est conçu pour résister à la poussière et aux intempéries. Utilisation normale y compris les traversées de rivières et le lavage léger des moteurs ne posera aucun problème. Le lavage direct à haute pression de l’unité L’EZAMBB1225 ou la submersion pendant une période trop longue peut causer certains dégâts et ne sera pas couvert par la garantie.
  • Page 14 Q. Pourquoi le voyant “PLEINEMENT CHARGE” s’allume-t-il immédiatement ? R. Il y a trois raisons possibles pour lesquelles le voyant “PLEINE CHARGE” s’allume tout de suite. 1. La batterie est complètement chargée. 2. La batterie a pris une charge de surface. 3.
  • Page 15 NOTES...
  • Page 16 GARANTIE APPLICABLE Applicable uniquement aux produits vendus en EUROPE La société LAVI garantit que tous les produits de la gamme EZAMBB12 (à l’exception de toutes les ampoules et lentilles, qu’elles soient en verre ou une autre substance) seront garanties, dans des conditions normales d’utilisation et de service, exempte de toute défaillance matérielle et de travail pour une période de deux (1) ans à...
  • Page 17 INTELLI-CHARGE DC/SOLAR BATTERY CHARGER 25 Amp, 3 Stage Switchmode EZAMB1225...
  • Page 18 Allows two energy sources to power the EZAMB1225 simultaneously. Solar input takes precedence if solar and alternator inputs are present. When solar input cannot provide enough energy to the load, the EZAMB1225 will draw power from solar and the alternator simultaneously.
  • Page 19 PROTECTIVE FEATURES Spark-Free Protection The EZAMB1225 will not start charging the battery (no output) unless the load is securely connected. It prevents the output leads from sparking due to accidental short circuit making the charger safer to use around batteries.
  • Page 20 SPECIFICATIONS Operating Conditions Alternator Input Voltage 11.9 – 32Vdc Maximum Solar Input Voltage 28Vdc Maximum Input Current Input Current (No Load) 20mA Back Drain on Auxiliary Battery 9.5 – 10.5mA External LED Output – Constant Current 4 mA Maximum Output Current Input 9–11Vdc: Input 11V-32dc: Input Fuse Rating...

  • Page 21: Product Overview

    PRODUCT OVERVIEW Charging LED Indicates charging status Mounting Slots DC Leads Temperature Solar LED Alternator Battery LED Battery Sensing Cable Indicates solar LED Indicates Chemistry Chemistry Display input status alternator input Selection Indicates selected status (Mode) Button battery chemistry type 63.5 Ø5.3...
  • Page 22 “Electrical System Memory Protector” be used. 2. Connect the Auxiliary Battery positive (+) terminal to the Output Cable (brown colour) from EZAMB1225. Fit a 50A fuse to the cable as close as possible to Auxiliary Battery positive (+) terminal.
  • Page 23 6. When 12V solar panels are present, connect the solar panel positive terminal (+) to the EZAMB1225 Solar Input cable (green colour). Fit a fuse to the cable as close as possible to the Solar Panel positive (+) terminal (refer to the table below for fuse size).
  • Page 24 Gel, AGM, Wet and Calcium. After you release the button, your selection is entered and saved. Your selection will be restored automatically even after the EZAMB1225 is fully disconnected and reconnected. The default Battery Chemistry is AGM. Charging profile for each selection:...
  • Page 25 TYPICAL WIRING INSTALLATION 1. Full System LED Panel Mount Indicator For vehicles fitted with a Smart Alternator only Earth/Chassis Fuse Fuse Ground/Chassis Earth/Chassis Battery 1 Battery 2 Temp Sensor mount (Starter Battery) (Aux Battery) to battery casing 12V Solar Panel Earth/Chassis * Optional...
  • Page 26 2. Alternator/Starter Battery Input Only LED Panel Mount Indicator For vehicles fitted with a Smart Alternator only Earth/Chassis Fuse Fuse Ground/Chassis Earth/Chassis Battery 1 Battery 2 Temp Sensor mount (Starter Battery) (Aux Battery) to battery casing * Optional...
  • Page 27 3. Solar Battery Input Only LED Panel Mount Indicator Earth/Chassis Fuse Earth/Chassis Battery 2 Temp Sensor mount (Aux Battery) to battery casing 12V Solar Panel Earth/Chassis * Optional...
  • Page 28 HOW TO READ LED DISPLAY 12V 25A DC 3-Stage CHARGING MODE SOLAR AGM Li CALCIUM ALTERNATOR LED Charge Indicators Charging LED Battery Type LED Charging Stage GREEN Flashing Solid BLUE Bulk Charge GREEN Flashing BLUE Flashing Absorption Charge Solid GREEN BLUE Flashing Equalization Charge Solid GREEN...

  • Page 29: Frequently Asked Questions

    Q. I have connected the charger properly but the ‘INPUT LED’ does not come on? A. Check the cable size. The EZAMB1225 is designed to power on and charge from an input source as little as 9V. If small size cables are used for wiring, the voltage might drop below 9V when EZAMB1225 is attempting to start up.
  • Page 30 Q. Why does the ‘FULLY CHARGED’ LED come on straight away? A. There are three possible reasons why the ‘FULLY CHARGED’ LED may come on straight away. 1. The battery is fully charged. 2. The battery has taken a surface charge. 3.
  • Page 31 NOTES...

  • Page 32: Warranty Statement

    WARRANTY STATEMENT Applicable only to products sold in EUROPE LAVI guarantees that all the products in the EZAMBB12 range (with the exception of all bulbs and lenses, whether glass or other substance) will be guaranteed in normal conditions of use and service, free from any hardware failure and working for a period of two (1) years from the date of the initial purchase by the consumer as indicated on his invoice.
