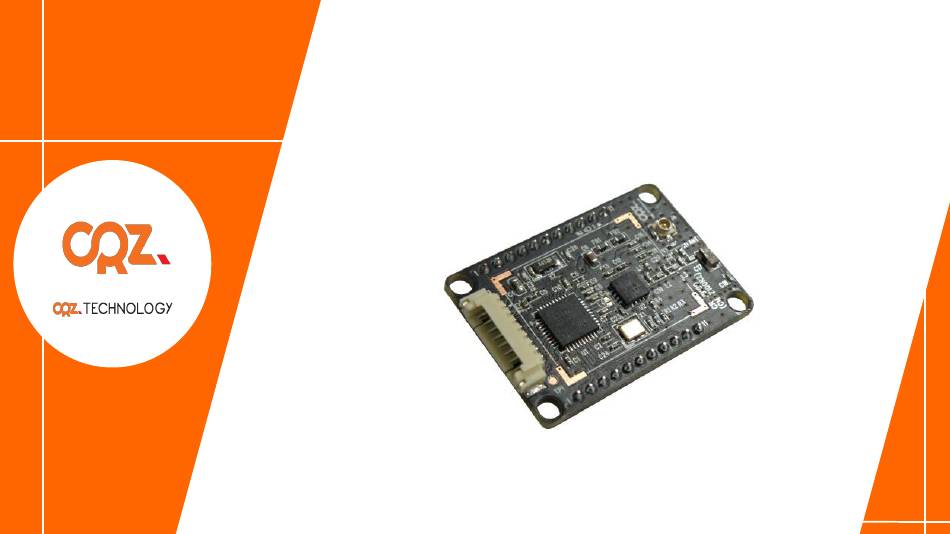

- Page 1 Quick Start Guide CR-JB100...
- Page 2 • Battery DC Power Select Switch • Battery Connector • DC 5V Connector • USB Power Connector • CM-Z10x Connector • Jumper • CM-Z10x External Connector • Debug RS232 Connector • CC-Debugger Connector • Reset Switch CR-JB100 Quick Start Guide...
- Page 3 Started Getting Boards : CM-CC-DEBUGGER, CM-Zx-Debug, CR-JB100 Cables : 8Pin Cable, 10Pin Cable Documentation : Quick Start Guide (this document) CR-JB100 Quick Start Guide...
- Page 4 Get to Know the CR-JB100 8Pin Connector B2B Expansion Connector : 2x11 CC2530 Zigbee SoC / 256KB Flash CC2592 Range Extender Expansion Antenna Connector Chip Antenna CR-JB100 Quick Start Guide...
- Page 5 Get to Know the CR-JB100 36.0mm SHIELD_CAN 23.0mm CR-JB100 Quick Start Guide...
- Page 6 Get to Know the CR-JB100 (2 – 3.6V) (UART_RX) (UART_TX) CR-JB100 Quick Start Guide...
- Page 7 SELECT SWITCH EXTERNAL CONNECTOR BATTERY CONNECTOR DC 5V CONNECTOR DEBUG RS232 CONNECTOR USB POWER CONNECTOR RESET SWITCH 1: PWR 2: DD 3: DC DEBUG 4: GND CONNECTOR 5: P0.0 6: RESET CZ10x 7: RX(CZ10x) 8: TX(CZ10x) CONNECTOR CR-JB100 Quick Start Guide...
- Page 8 Test Manual 홈페이지에서 프로그램을 다운받는다. 2) 검색 결과 창에서 해당 부분을 클릭한다. www.ti.com 방문 후 ‘smartRF flash programmer’ 검색 3) Flash-Programmer의 Free버전을 다운받는다. CR-JB100 Quick Start Guide...
- Page 9 Test Manual 이미지 다운로드 http://crztech.iptime.org:8080/Release/Zigbee/JB100-Zigbee/JB100_cc2530-serial-to-zigbee_150813/ 를 방문하여 JB100_per_test_coordinator_20150813.hex와 JB100_per_test_device_20150813.hex 두 파일을 다운로드 받습니다 CR-JB100 Quick Start Guide...
- Page 10 Test Manual 보드와 컴퓨터 연결 그림과 같이 연결합니다. CR-JB100 Quick Start Guide...
- Page 11 Test Manual CM-Zx-Debug board 다음과 같이 보드의 스위치를 전부 On합니다. CR-JB100 Quick Start Guide...
- Page 12 Test Manual CC Debugger 다음과 LED 불이 적색에서 녹색으로 변경되면, 정상동작 하는 것입니다. 만약 녹색으로 변경이 안되면, Reset버튼을 누르시기 바랍니다. CR-JB100 Quick Start Guide...
- Page 13 Test Manual 이미지 Write 2) Perform actions을 클릭하여 Write 합니다. 1) Flash Programmer를 실행한 후 JB100_per_test_coordinator_20150813.hex를 한대의 기기에 선택합니다. CR-JB100 Quick Start Guide...
- Page 14 Test Manual 3) JB100_per_test_device_20150813.hex를 4) Perform actions을 클릭하여 Write 합니다. 다른 기기에 선택합니다 CR-JB100 Quick Start Guide...
- Page 15 Test Manual 보드와 컴퓨터 연결 1) 다시 그림과 같이 보드와 컴퓨터를 연결한 뒤, 터미널 프로그램을 실행합니다. 터미널 프로그램 baudrate는 115200로 설정합니다. 8P CABLE 8P CABLE CR-JB100 Quick Start Guide...
- Page 16 Test Manual 2) 터미널 프로그램을 실행한 뒤, 두 개의 포트에 연결합니다. 3) 활성화 되어있는 창에 아무 키나 입력하면, 다른 창에 출력이 됩니다. CR-JB100 Quick Start Guide...
- Page 17 For more information , visit http://www.mangoboard.com http://cafe.naver.com/embeddedcrazyboys CR-JB100 Quick Start Guide 2017-12-18...
