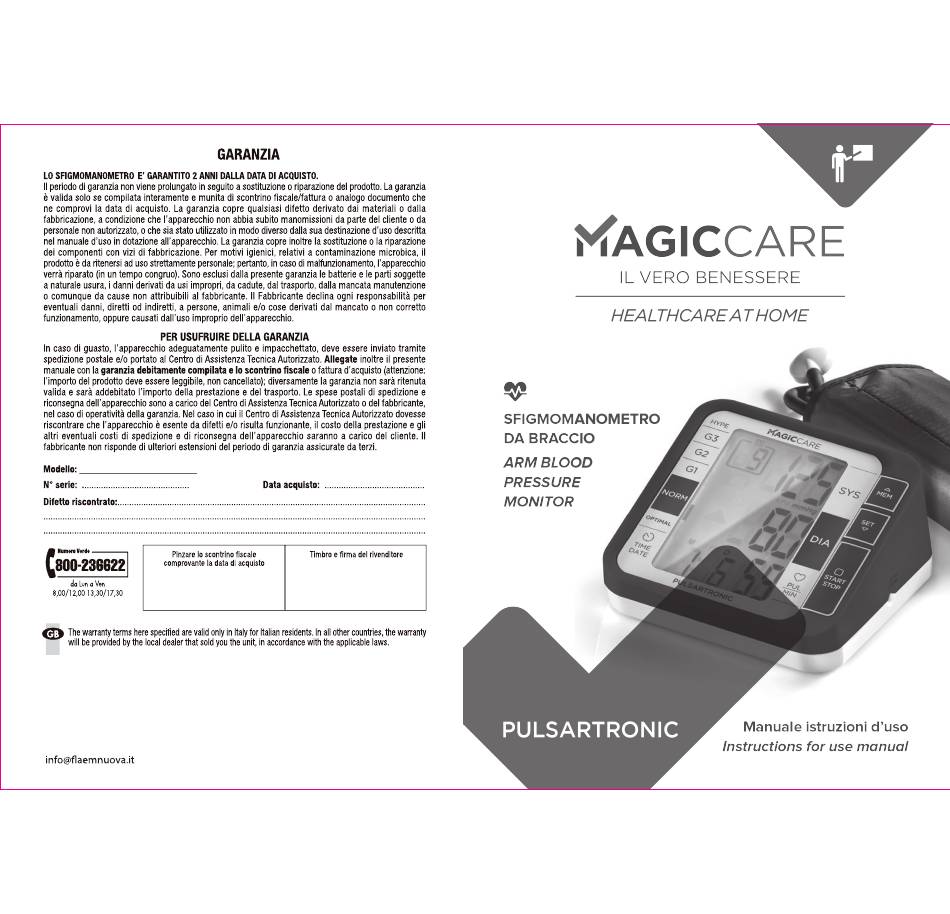

- Page 1 Distribuito da: FLAEM NUOVA S.p.A. Via Colli Storici, 221 25015 S. Martino della Battaglia (BS) Italy Tel. +39 030 9910168 - Fax +39 030 9910287 Cod. 17588 rev. 10/16...
-
Page 2: Table Of Contents
CATALOGO CATALOGO Indice INTRODUZIONE........................2 Descrizione generale Informazioni sulla sicurezza Simboli del display LCD Componenti del misuratore PRIMA DELL’USO.........................6 Scelta dell’alimentazione Inserimento e sostituzione delle batterie Principio di misurazione Impostazione di data, ora e unità di misura MISURAZIONE........................9 Come applicare il bracciale Avvio della misurazione GESTIONE DEI DATI......................11 Come richiamare le misurazioni registrate... -
Page 3: Introduzione
INTRODUZIONE INTRODUZIONE Descrizione generale ATTENZIONE Grazie per aver scelto il Misuratore di pressione da braccio PULSATRONIC. Esso permette di misurare la pressione sanguigna e la Il presente dispositivo è stato progettato per essere utilizzato esclusivamente da persone adulte. frequenza delle pulsazioni e di memorizzare i risultati. Inoltre è stato Il presente dispositivo è... -
Page 4: Simboli Del Display Lcd
INTRODUZIONE INTRODUZIONE Simboli del display LCD Componenti del misuratore Hype (Iper) BRACCIALE TUBO DELL’ARIA PULSANTE MEM ATTACCO DEL Optimal (Ottimale) TUBO DELL’ARIA PULSANTE SET (IMPOSTAZIONE) TIME (ORA) PRESA ALIMENTATORE CC DATE (DATA) PULSANTE Start/Stop VANO BATTERIE DISPLAY LCD SIMBOLO DESCRIZIONE SPIEGAZIONE Elenco dei componenti del sistema di misurazione della pressione... -
Page 5: Prima Dell'uso
PRIMA DELL’USO PRIMA DELL’USO Scelta dell’alimentazione Principio di misurazione Questo prodotto utilizza il metodo di misurazione oscillometrica per rilevare la pressione 1.Alimentazione a batteria: sanguigna. 4 Batterie alcaline AA 6VDC Prima di effettuare ogni misurazione, l’unità stabilisce una “pressione zero” equivalente 2.Alimentazione con adattatore di a quella dell’aria. -
Page 6: Misurazione
PRIMA DELL’USO MISURAZIONE Come applicare il bracciale 4.Ripetere le fasi 2 e 3 per 5.Ripetere le fasi 2 e 3 per impostare impostare [MESE] e [GIORNO]. [ORE] e [MINUTI]. Avvolgere il bracciale intorno al braccio, quindi posizionare il tubo leggermente decentrato nella parte interna del braccio, in linea con il dito mignolo. -
Page 7: Avvio Della Misurazione
MISURAZIONE GESTIONE DEI DATI Come richiamare le misurazioni registrate Avvio della misurazione .Con il misuratore spento, premere il .Con il misuratore spento, premere il Start pulsante “MEM” per visualizzare l’ultima pulsante “Start/Stop” per accendere il misurazione registrata. Stop misuratore. Esso verrà utilizzato anche per terminare l’intero processo di misurazione. -
Page 8: Come Cancellare Le Misurazioni Registrate
INFORMAZIONI PER L’UTENTE GESTIONE DEI DATI Consigli utili per una corretta misurazione Come cancellare le misurazioni registrate Le misurazioni potrebbero risultare non accurate se effettuate Se non viene rilevata la misurazione corretta, è possibile cancellare tutti i risultati seguendo le istruzioni riportate qui di nelle condizioni seguenti. -
Page 9: Manutenzione
INFORMAZIONI SULLA INFORMAZIONI PER L’UTENTE PRESSIONE SANGUIGNA Manutenzione Che cosa sono la pressione sistolica e quella diastolica? Per ottenere prestazioni ottimali, rispettare le istruzioni riportate Quando i ventricoli si contraggono e pompano il Sistolica Diastolica sangue fuori dal cuore, la pressione sanguigna qui di seguito. -
Page 10: Perché La Pressione Sanguigna Fluttua Durante Il Giorno
INFORMAZIONI SULLA RICERCA GUASTI PRESSIONE SANGUIGNA Questa sezione comprende un elenco di messaggi di errore e di domande frequenti per i problemi che si potrebbero riscontrare Perché la pressione sanguigna con il misuratore di pressione. Se i prodotti non funzionano come dovrebbero, controllare quanto riportato in questa sezione prima fluttua durante il giorno? di richiedere assistenza. -
Page 11: Specifiche
SPECIFICHE COMPONENTE AUTORIZZATO COMPONENTE AUTORIZZATO Alimentazione a batteria: 4 Batterie alcaline AA 6VDC Utilizzare l’adattatore di alimentazione autorizzato. (Non incluso) Alimentazione con adattatore di alimentazione CA: Alimentazione Utilizzare esclusivamente il modello di adattatore di alimentazione CA consigliato). (Non incluso) LCD Digitale V.A. 93 mm × 61 mm Display Metodo di misurazione Metodo di misurazione oscillometrica... -
Page 12: Elenco Delle Norme Europee Rispettate
ELENCO DELLE NORME LINEE GUIDA EMC EUROPEE RISPETTATE Elenco delle norme europee rispettate Linee guida EMC EN ISO 14971:2012 Dispositivi medici - Applicazione della Gestione dei rischi gestione dei rischi ai dispositivi medici Tabella 1 Linee guida e dichiarazione del PRODUTTORE - EMISSIONI ELETTROMAGNETICHE Etichettatura - per APPARECCHI MEDICALI e SISTEMI MEDICALI EN 980:2008 Simboli utilizzati per l'etichettatura dei... - Page 13 LINEE GUIDA EMC LINEE GUIDA EMC Tabella 4 Direttive e dichiarazione del PRODUTTORE - IMMUNITÀ elettromagnetica Tabella 2 Direttive e dichiarazione del PRODUTTORE - IMMUNITÀ ELETTROMAGNETICA - per APPARECCHI MEDICALI e SISTEMI MEDICALI che non sono di SUPPORTO VITALE - per APPARECCHI MEDICALI e SISTEMI MEDICALI Linee guida e dichiarazione del produttore - immunità...
- Page 14 CATALOGUE LINEE GUIDA EMC Table of Contents Tabella 6 Distanza di separazione consigliata tra le apparecchiature di comunicazione INTRODUCTION........................26 RF portatili e mobili e gli APPARECCHI MEDICALI o i SISTEMI MEDICALI General Description - per APPARECCHI MEDICALI e SISTEMI MEDICALI che non sono di SUPPORTO VITALE Safety Information LCD Display Signal Distanze di separazione consigliate...
-
Page 15: Introduction
INTRODUCTION INTRODUCTION General Description CAUTION Thank you for selecting PULSATRONIC arm type blood pressure monitor (TMB-1112). The monitor features blood pressure measurement, pulse This device is intended for adult use only. This device is intended for no-invasive measuring and monitoring of arterial blood pressure. rate measurement and the result storage. -
Page 16: Lcd Display Signal
INTRODUCTION INTRODUCTION LCD display signal Monitor Components CUFF AIR HOSE MEM BUTTON AIR CONNECTOR PLUG SET BUTTON DC POWER SOCKET Start/Stop BUTTON SYMBOL DESCRIPTION EXPLANATION BATTERY COMPARTMENT LCD DISPLAY Systolic blood pressure High pressure result Component list of pressure measuring system Diastolic blood pressure Low pressure result 1 Cuff... -
Page 17: Before You Start
BEFORE YOU START BEFORE YOU START The Choice of Power Supply Measurement Principle This product uses the Oscillometric Measuring method to detect blood pressure. 1.Battery powered mode: Before every measurement, the unit establishes a “zero pressure” equivalent to the air 6VDC 4×AA alkaline batteries 2.AC adaptor powered mode: pressure. -
Page 18: Measurement
BEFORE YOU START MEASUREMENT Tie the cuff 4.Repeat steps 2 and 3 to set 5.Repeat steps 2 and 3 to set the [HOUR] the [MONTH] and [DAY]. and [MINUTE]. Tie the cuff on your upper arm, then position the tube off-center toward the inner side of arm in line with the little finger. -
Page 19: Start The Measurement
MEASUREMENT DATA MANAGEMENT Recall the Records Start the Measurement 1. When the monitor is off, 1.When the monitor is off, Start please press “MEM” button press “Start/Stop” button to turn on to show the latest record. Stop the monitor, and it will finish the whole measurement . -
Page 20: Delete The Records
INFORMATION FOR USER DATA MANAGEMENT Tips for Measurement Delete the Records Measurements may be inaccurate if taken in the following If you did not get the correct measurement, you can delete all circumstances. results by following steps below. 1.Hold pressing “MEM” button about 3 seconds when the monitor is off ,the flash display “dEL ALL”... -
Page 21: About Blood Pressure
INFORMATION FOR USER ABOUT BLOOD PRESSURE Maintenance What are systolic pressure and diastolic pressure? In order to get the best performance, please follow the When ventricles contract and pump blood out of the Systolic Diastolic heart, the blood pressure reaches its maximum value instructions below. -
Page 22: Why Does My Blood Pressure Fluctuate Throughout The Day
ABOUT BLOOD PRESSURE TROUBLESHOOTING This section includes a list of error messages and frequently Why does my blood pressure asked questions for problems you may encounter with your blood pressure monitor. If the products not operating as you think it fluctuate throughout the should, check here before arranging for servicing. -
Page 23: Specifications
SPECIFICATIONS AUTHORIZED COMPONENT Authorized Component Battery powered mode: 6VDC 4*AA alkaline batteries please use the authorized adapter.(Not Included) AC adaptor powered mode: Power supply (Please only use the recommended AC adaptor model).(Not Included) Digital LCD V.A.93mm×61mm Display mode Measurement mode Oscillographic testing mode Rated cuff pressure: 0kPa - 40kPa (0mmHg~300mmHg) -
Page 24: Complied European Standards List
COMPLIED EUROPEAN EMC GUIDANCE STANDARDS LIST Complied European Standards List EMC Guidance EN ISO 14971:2012 Medical devices - Application of risk Risk management management to medical devices Table 1 Guidance and MANUFACTURER’s declaration – ELECTROMAGNETIC Labeling EMISSIONS- for all ME EQUIPMENT and ME SYSTEMS EN 980:2008 Symbols for use in the labelling of medical devices User manual... -
Page 25: Emc Guidance
EMC GUIDANCE EMC GUIDANCE Table 4 Guidance and MANUFACTURER’s declaration – electromagnetic IMMUNITY – Table 2 Guidance and MANUFACTURER’s declaration – electromagnetic for ME EQUIPMENT and ME SYSTEMS that are not LIFE-SUPPORTING IMMUNITY – for all ME EQUIPMENT and ME SYSTEMS Guidance and manufacturer’s declaration –... - Page 26 EMC GUIDANCE Table 6 Recommended separation distances between portable and mobile RF communications equipment and the ME EQUIPMENT or ME SYSTEM – for ME EQUIPMENT and ME SYSTEMS that are not LIFE-SUPPORTING Recommended separation distances between portable and mobile RF communications equipment and the device. The device is intended for use in an electromagnetic environment in which radiated RF disturbances are controlled.
