CPANL ™
Surface Mount Kit /
Kit de Montage en Surface /
Kit de Montaje en Superficies
Model Number / Numéro de Modèle / Número de Modelo
MODELS:

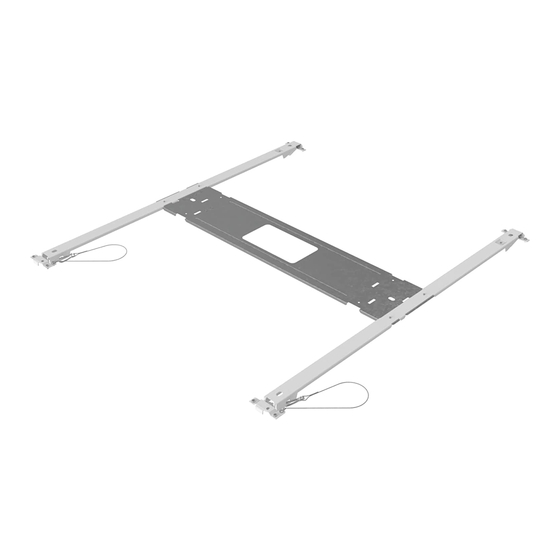

DCMK 224 – CPANL 2X2 AND 2X4 DIRECT CEILING MOUNT KIT
DCMK 14 – CPANL 1X4 DIRECT CEILING MOUNT KIT
12/8/2020 Rev. C
2X2
(noted on product or carton label)
2X4
1X4
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for Acuity Brands CPANL DCMK 224
Summary of Contents for Acuity Brands CPANL DCMK 224

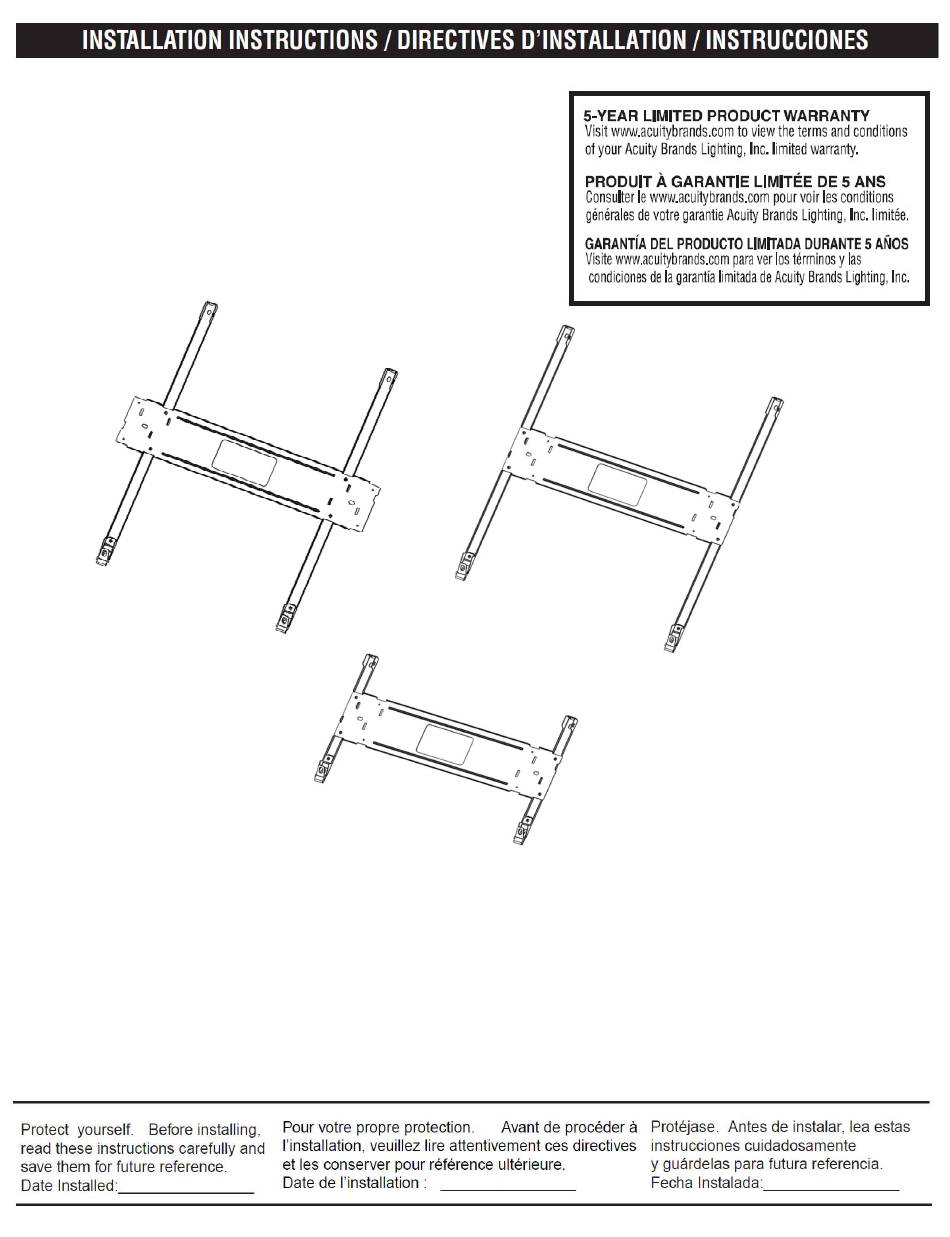

- Page 1 CPANL ™ Surface Mount Kit / Kit de Montage en Surface / Kit de Montaje en Superficies Model Number / Numéro de Modèle / Número de Modelo (noted on product or carton label) MODELS: DCMK 224 – CPANL 2X2 AND 2X4 DIRECT CEILING MOUNT KIT DCMK 14 –...
