Strymon MOBIUS User Manual

Hide thumbs Also See for MOBIUS:

Advertisement

Quick Links

Download this manual
USER MANUAL
®
Ver.1.02

Advertisement

loading
Need help?

Need help?

Do you have a question about the MOBIUS and is the answer not in the manual?

Questions and answers

Related Manuals for Strymon MOBIUS

Summary of Contents for Strymon MOBIUS

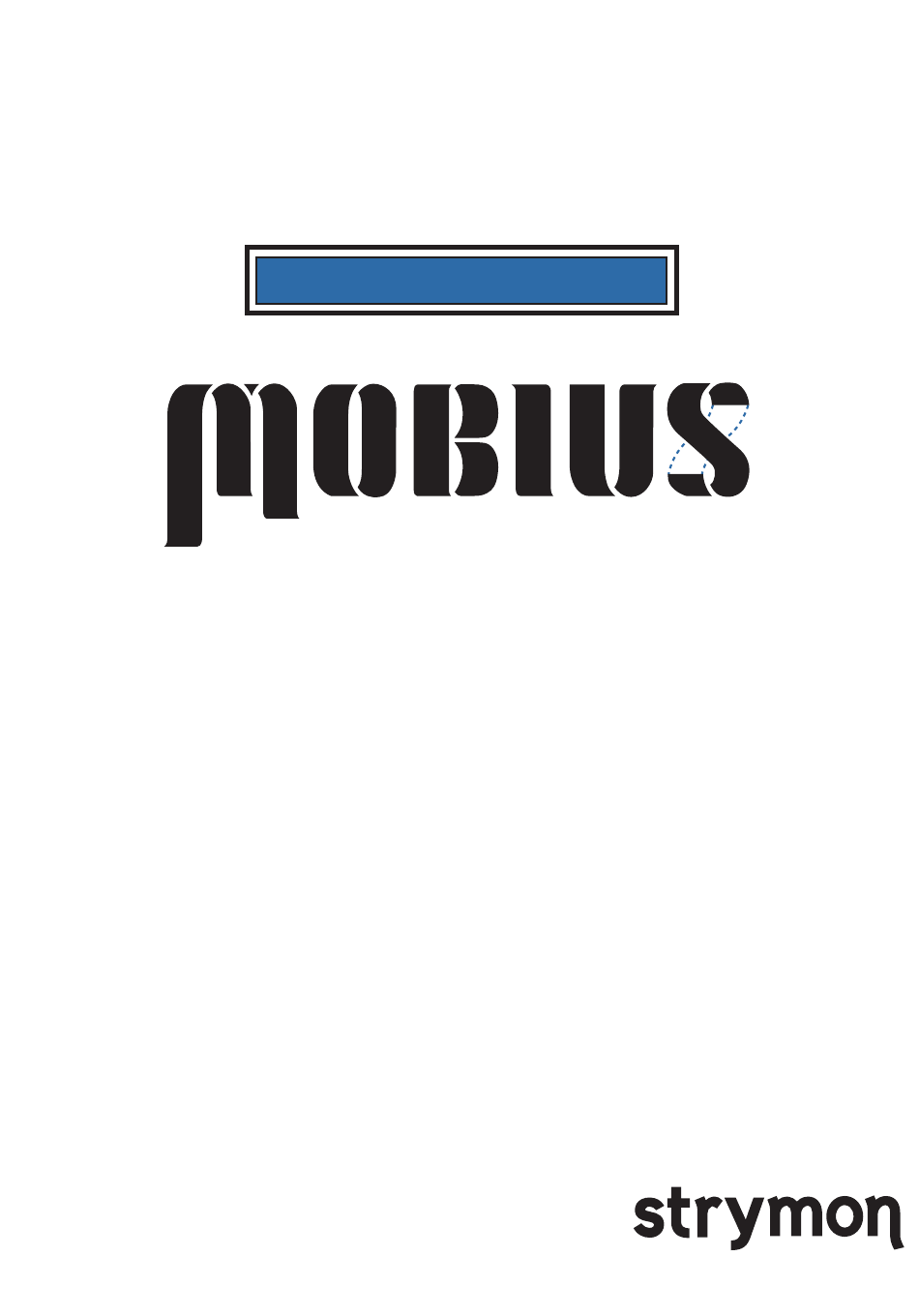

  • Page 1 USER MANUAL ® Ver.1.02...
  • Page 2 ® 日本語ユーザー・マニュアル もくじ　 （クリックすると指定のページへと移動します） フロントパネル リアパネル モジュレーション・マシーン 各パラメーターの紹介 パラメーターの設定方法 PARAM 1&2 コントロールの使い方 EXP- エクスプレッション・ペダルを使用する プリセット機能を使う ファクトリー・プリセットを復元する パラメーターの編集 MOD マシーン　共通のパラメーター MOD マシーン　：CHORUS ：FLANGER ：ROTARY ：VIBE ：PHASER ：FILTER ：FORMANT ：VINTAGE TREM ：PATTERN TREM ：AUTOSWELL ：DESTROYER ：QUADRATURE グローバルメニュー PRE/POST エフェクトループ MIDI スペシフィケーション 主な特徴 スペシフィケーション...
  • Page 3 ® 日本語ユーザー・マニュアル フロントパネル VALUE SPEED DEPTH LEVEL push (param) FILTER FORMANT hold (global) PHASER VINTAGE TREM VIBE PATTERN TREM ROTARY AUTOSWELL FLANGER DESTROYER PARAM 1 PARAM 2 CHORUS QUADRATURE ® TYPE push (bank/BPM) hold (save) BANK DOWN BANK UP TYPE A FOOT SWITCH mod マシーンのタイプを選択します。このコントロール・トグルを押して...
  • Page 4 ® 日本語ユーザー・マニュアル リアパネル STEREO IN/OUT PRE / POST INPUT 2 OUTPUT 2 INPUTS ／入力 POWER ／電源 9V 以上の電源は絶対に接続しないでください。9VDC / 300mA 以上の （電 ハイ･ インピーダンスの入力端子です。 モノラル接続する時は 「LEFT IN」 （ 左） 流容量を備えた）DC 電源が必要です。 端子を使用して下さい。 「RIGHT IN」 （右）は、 「PRE/POST」の選択時に 入力 2 として使用します。 MIDI MIDI 入出力端子です。MIDI コントロール...
  • Page 5 ® 日本語ユーザー・マニュアル モジュレーション・マシーン VALUE DEPTH LEVEL SPEED push (param) FORMANT FILTER hold (global) PHASER VINTAGE TREM VIBE PATTERN TREM ROTARY AUTOSWELL FLANGER DESTROYER PARAM 1 PARAM 2 CHORUS QUADRATURE ® TYPE push (bank/BPM) hold (save) BANK DOWN BANK UP CHORUS （コーラス） 5 種類の異なるコーラスを搭載しました。dBucket、Multi、Vibrato の各モードは、おなじみのクラシック...
  • Page 6 ® 日本語ユーザー・マニュアル 各パラメーターの紹介 各モジュレーションは、パラメーター・メニューから細かいサウンド設定が可能です。 COMMON PARAMETERS：設定されたパラメーターは、プリセットごとに保存されます。 VALUE DEPTH LEVEL SPEED ユニーク・パラ 幾つかの MOD マシンは独自のパラメーターを備えています。 push (param) メーター hold (global) MOD マシンごとのパラメーターはユーザー ･ マニュアルに記載されていますので、ご参照ください。 TAGE TREM PATTERN TREM TAPDIV テンポをタップする際、ディレイリピートの音符割を選びます。 AUTOSWELL 以下の音符から選べます：4 分音符 （デフォルト） 、付点 8 分音符、8 分音符、3 連符、16 分音符 STROYER PARAM 1 PARAM 2 ®...
  • Page 7 ® 日本語ユーザー・マニュアル PARAM 1 & 2 コントロールの使い方 PARAM1 および PARAM2 は、プレイ中のも mod マシーンのコントロールを 1 つアサインして、コンティニュアス・コントロールすることができます。 例：フランジャーの REGEN （フィードバック）を PARAM1 にアサインすると、PARAM1 コントロールを回してフランジャーのフィードバック量をリアルタイムで コントロールできます。 パラメーターの設定方法 1. アサインしたいパラメーター画面を開きます。 　2. VALUE を長押したまま、 VALUE DEPTH LEVEL SPEED 　　PARAM1 （または PARAM2）を回します。 push (param) FILTER FORMANT hold (global) PHASER VINTAGE TREM VIBE...
  • Page 8 ® 日本語ユーザー・マニュアル EXP - エクスプレッション・ペダルを使用する TRS 端子のエクスプレッション・ペダルを接続し、任意のコントロールを操作することができます。 STEREO IN/OUT PRE / POST INPUT 2 OUTPUT 2 EXP ジャックにアンラッチ式スイッチ を接 続すれば、そのスイッチを TAP 入力に使用することが出来ます。 スイ ッチの接続には一般的は TRS ケー ブルをご使用ください。外部 TAP 入 力を使用する場合は、グローバルメ ニュー中で、その設定をする必要があ ります。 エクスプレッション・ペダルは、どのノブのコン トロールでも割り当てることが出来ます。可変 域を設定することも出来ます。 エクスプレッション ・ ペダルを使用するためには、 コモン・パラメーターの設定が必要です。 ペダルの接続には、一般的な TRS ケーブルを ご使用ください。...
  • Page 9 ® 日本語ユーザー・マニュアル プリセット機能を使う 本機には 100 のバンクがあり、それぞれに A と B プリセットが含まれます。バンクは 0 から 99 でディスプレイ表示されます。工場出荷状態にはバンク 0-49 が 50-99 と同じものが保存されています。 プリセットの保存 VALUE DEPTH LEVEL SPEED VALUE SPEED DEPTH LEVEL push (param) FILTER FORMANT push (param) FILTER FORMANT hold (global) 現在のセッティングを hold (global) PHASER VINTAGE TREM PHASER...
  • Page 10 ® 日本語ユーザー・マニュアル パラメーターの編集 BANK か TIME を表示 → PARAMS メ ニュー → 編 集 し た い パ ラ メ ー VALUE SPEED DEPTH LEVEL VALUE SPEED DEPTH LEVEL push (param) push (param) FILTER FORMANT FILTER FORMANT に入ります。 ターを選択します。 → VALUE エ ン コ ー →...
  • Page 11 ® 日本語ユーザー・マニュアル MOD マシーン：CHORUS 5 種類の異なるコーラスを搭載しました。 VALUE SPEED DEPTH LEVEL VALUE DEPTH LEVEL SPEED push (param) FILTER FORMANT dBucket、Multi、Vibrato の各モードは、おなじみのクラシック BBD スタイルのコーラスを dBucket 可変クロック・テク hold (global) push (param) PHASER VINTAGE TREM FILTER FORMANT ノロジーで完璧に再現しました。dBucket モードは単一の LFO でモジュレートするのに対し、Multi モードは複数の LFO hold (global) VIBE PATTERN TREM PHASER...
  • Page 12 ® 日本語ユーザー・マニュアル MOD マシーン：FLANGER ディープでリッチ、バラエティーに富んだフランジャーを再現できます。 VALUE SPEED DEPTH LEVEL push (param) FILTER FORMANT 様々なスタイルのフランジャーを再現する為に 6 つのモードを備えています。 VALUE DEPTH LEVEL SPEED hold (global) PHASER VINTAGE TREM 各アルゴリズムは dBucket テク ノロジーを用いて、クラシックな BBD フランジャーのサウンドを再現します。 push (param) FILTER FORMANT VIBE PATTERN TREM hold (global) PHASER VINTAGE TREM ROTARY...
  • Page 13 ® 日本語ユーザー・マニュアル MOD マシーン：ROTARY 70 年代からオルガンやギターで使用されたロータリースピーカーのサウンドを完璧に再現しました。 VALUE SPEED DEPTH LEVEL push (param) FILTER FORMANT 実物と同様に、回転速度も二段階 （速い／遅い）に切り替えられます。 hold (global) PHASER VINTAGE TREM VALUE SPEED DEPTH LEVEL VIBE PATTERN TREM push (param) FILTER FORMANT ROTARY AUTOSWELL hold (global) FLANGER DESTROYER PHASER VINTAGE TREM PARAM 1 PARAM 2 CHORUS...
  • Page 14 ® 日本語ユーザー・マニュアル MOD マシーン：VIBE Vibe は 60 年代後期に最初のモジュレーション・エフェクトとして開発されました。 VALUE SPEED DEPTH LEVEL push (param) FILTER FORMANT このモードは、その vibe 回路を再現しています。当時のロックのリード ・ サウンドでよく聞かれ、本来ロータリースピーカー hold (global) PHASER VINTAGE TREM を再現しようとしたその独特なサウンドが、人気のモジュレーション・エフェクトになりました。 VIBE PATTERN TREM ROTARY AUTOSWELL VALUE SPEED DEPTH LEVEL FLANGER DESTROYER PARAM 1 PARAM 2 push (param) FILTER...
  • Page 15 ® 日本語ユーザー・マニュアル MOD マシーン：PHASER キャラクターの異なる数々のフェイザー・エフェクトが設定できます。 VALUE SPEED DEPTH LEVEL push (param) FILTER FORMANT ユニークな BARBER POLE （理髪店の回転ポール）モードも搭載しています。 hold (global) PHASER VINTAGE TREM VIBE PATTERN TREM ROTARY AUTOSWELL FLANGER DESTROYER PARAM 1 PARAM 2 VALUE DEPTH LEVEL CHORUS QUADRATURE SPEED ® TYPE push (param) FILTER...
  • Page 16 ® 日本語ユーザー・マニュアル MOD マシーン：FILTER 3 種のフィルターと、 8 種の LFO 波形、 そして多種のレゾナンス （共振）を備えた LFO 連動型のフィルターエフェクトです。 VALUE SPEED DEPTH LEVEL push (param) FILTER FORMANT hold (global) PHASER VINTAGE TREM VIBE PATTERN TREM ROTARY AUTOSWELL FLANGER DESTROYER PARAM 1 PARAM 2 CHORUS QUADRATURE ®...
  • Page 17 ® 日本語ユーザー・マニュアル MOD マシーン：FORMANT フォルマントは、人の声を真似た特殊なフィルターです。LFO 波形も選択することができます。 VALUE SPEED DEPTH LEVEL push (param) FILTER FORMANT hold (global) PHASER VINTAGE TREM VIBE PATTERN TREM ROTARY AUTOSWELL FLANGER DESTROYER PARAM 1 PARAM 2 CHORUS QUADRATURE ® TYPE VALUE DEPTH LEVEL SPEED push (bank/BPM) hold (save) push (param) FILTER...
  • Page 18 ® 日本語ユーザー・マニュアル MOD マシーン：VINTAGE TREM トレモロが開発された 60 年代、それぞれが独特キャラクターを持つ 3 種類のトレモロが存在しました。 VALUE SPEED DEPTH LEVEL push (param) FILTER FORMANT このモードでは、その 60 年代のビンテージ・トレモロ 3 種類を再現しました。 hold (global) PHASER VINTAGE TREM VIBE PATTERN TREM ROTARY AUTOSWELL FLANGER DESTROYER PARAM 1 PARAM 2 VALUE DEPTH LEVEL SPEED...
  • Page 19 ® 日本語ユーザー・マニュアル MOD マシーン：PATTERN TREM ユーザー設定のリズムパターンをトレモロ・エフェクトと共に再生します。 VALUE SPEED DEPTH LEVEL push (param) FILTER FORMANT 8 ビートベースで、普通とは異なるトレモロのビートパターンを作り出すことができます。 hold (global) PHASER VINTAGE TREM VIBE PATTERN TREM ROTARY AUTOSWELL VALUE DEPTH LEVEL SPEED FLANGER DESTROYER PARAM 1 PARAM 2 push (param) FILTER FORMANT CHORUS QUADRATURE hold (global)
  • Page 20 ® 日本語ユーザー・マニュアル MOD マシーン：AUTOSWELL オートスウェルは、入力信号に反応するオート・ボリュームです （バイオリン奏法） 。 VALUE SPEED DEPTH LEVEL push (param) FILTER FORMANT ボリュームの上昇時間やカーブが設定でき、LFO も加える事が出来ます。 hold (global) PHASER VINTAGE TREM VIBE PATTERN TREM VALUE DEPTH LEVEL SPEED push (param) ROTARY AUTOSWELL FILTER FORMANT hold (global) FLANGER DESTROYER PARAM 1 PARAM 2 PHASER VINTAGE TREM...
  • Page 21 をシミュレートしたフィルターが選択できま 70 年代の時計 AM ラジオ 携帯電話 す。原音と Lo-Fi 信号 （dVinyl を含む）は、 メガホン インターフォン 共にこれらのフィルターを通過します。 Vinyl：Strymon 独自の dVinyl 技術で、33 1/3rpm 回転数のレコードの埃やスクラッチ ノイズを音源に 加えることができます。 Mix：ビット数やサンプルレートを下げた lo-fi 信号と、原音のミックス・レベルを調節します。 最大にすると、lo-fi 信号のみが出力されます。 FILTER のパラメーターは音声のキャラクターを変え、それぞれのフィルター通りの雰囲気に仕上げます。 Vinyl が 「ON」時、dVinyl テク ノロジーで古き良きレコード・ ノイズを再現してサウンドにミックスします。Depth はレコード・ ノイズの量を、Speed はレコード の回転速度を調節します。 PAGE - 21...
  • Page 22 ® 日本語ユーザー・マニュアル MOD マシーン：QUADRATURE Quadrature LFO を搭載した周波数シフターの発展型です。Quadrature Machine （クアドラチャー・ マシーン）の命名は、 VALUE SPEED DEPTH LEVEL VALUE DEPTH LEVEL SPEED push (param) FILTER FORMANT Frequency Shifter +/- モードで使われている Single Side Band Modulation （SSB、Quadrature Amplitude Modulation ： hold (global) push (param) PHASER VINTAGE TREM FILTER FORMANT 直角位相振幅変調の一つ）...
  • Page 23 ® 日本語ユーザー・マニュアル グローバルメニュー グローバル・パラメーターはプリセットに関係なく変更／設定が可能です。 BPM/HZ （BPM DISPLAY） ： Hz 又は BPM でのディレイタイム表示を選択します。 GLOBAL TAP： 最後に入力した TAP テンポのままプリセットを切り替えたい場合には 「GLOBAL」 、プリセットごとに設定 した TAP テンポを使う場合には、 「PRESET」に設定します。 BYPASS （BYPASS SET-UP） ： True Bypass ／トゥルー・バイパスと Buffered Bypass ／バッファード・バイパスの いずれかを選択し設定します。 True Bypass ではリレーを使用してバイパスするため、 入力信号は一切他の部品を経由することはありません。Buffered Bypass では、バイ パスシグナル（入力信号）は高いクオリティのアナログバッファーを通過します。...
  • Page 24 PRE/POST エフェクトループ プリ／ポスト・モードで使用する場合、本体背面の PRE/POST スイッチを PRE/POST 側（下向き）に切り替えてください。 STEREO IN/OUT PRE / POST INPUT 2 OUTPUT 2 INPUT 2 と OUTPUT 2 をアンプ のエフェクト・ループに接続して Amp Input ください。これで、Mobius のモ ジュレーションがアンプの手前か、 エフェクト・ループどちらで掛か るかを選択することができます。 PRE/POST の設 定は各プリセッ トのパラメーターから行うことが Instrument Send Return できます。 このように接続した時、パラメーターの PRE/POST 設定で以下のようにルーティングされます。...
  • Page 25 日本語ユーザー・マニュアル PRE/POST エフェクトループ プリ／ポスト・モードで使用する場合、本体背面の PRE/POST スイッチを PRE/POST 側（下向き）に切り替えてください。 STEREO IN/OUT PRE / POST INPUT 2 OUTPUT 2 Amp/Pedals INPUT 2 をエフェクターの出力に、OUTPUT 2 をアンプ （または次のエフェクター）の入力に接 続してください。これで、Mobius のモジュレー ションが接続したエフェクターの手前後どちら で掛かるかを選択することができます。PRE/ POST の設定は各プリセットのパラメーターから Instrument 行うことができます。 DISTORTION このように接続した時、パラメーターの PRE/POST 設定で以下のようにルーティングされます。 VALUE SPEED DEPTH LEVEL...
  • Page 26 QUADRATURE - LFO QUADRATURE - Mix 0-20 PARAMETERS: Tap Division MIDI パッチ変更 In/Out Tap Switch MOBIUS のプリセットは 100 バンク（各 2 プリセット）の合計 200 プリセット で構成されています。MIDI プログラム ･ チェンジ ･ メッセージを使用して切り替 CHORUS - MODE わります。プリセットは下記の順番でナンバリングされます。 CHORUS - Mix 0-17 CHORUS - Tone 0-20...
  • Page 27 ® 日本語ユーザー・マニュアル 主な特徴 • 12 種類のモジュレーション・マシーン （合計 33 種類のエフェクト・アルゴリズム） • 超低ノイズ＆ハイパフォーマンス 24-bit 96kHz A/D & D/A コンバーター • ハイエンド Hifi レベルの入出力アナログ・セクション • アナログ・ドライ信号、 “0”レイテンシー・ドライ信号 （原音は AD されません） • 超ハイパフォーマンス SHARC DSP • プリセット選択、エフェクト・バイパス、タップテンポを操作するメタルフット SW を搭載 • 全てのモジュレーション・マシーンで設定可能なパラメーター • フル MIDI 機能 •...
