Homeworks 75-101-BTC Manual

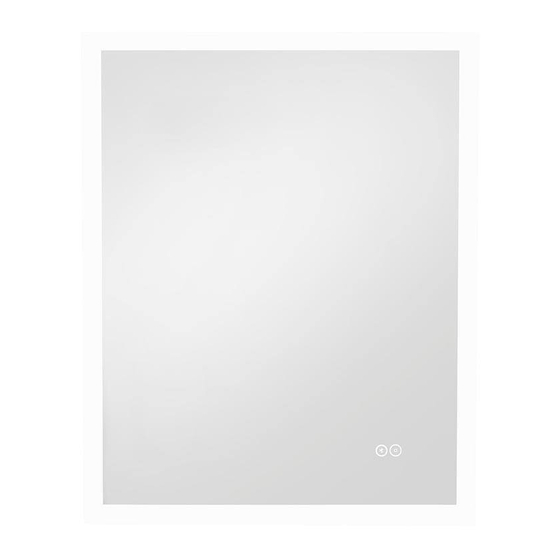

Dimmable led mirror with bluetooth® speakers
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
ATTACH YOUR RECEIPT HERE
Serial Number _______________ Purchase Date ______________
Questions, problems, missing parts? Before returning to the store, call our customer
service department at 1-877-319-3757, 7:30 a.m. - 4:30 p.m., CST, Monday - Friday.
U.S. Pat. No. 9,398,357
®
The BLUETOOTH
word mark and logos are registered trademarks owned by BLUETOOTH SIG, Inc. and any use of the said
mark by Homewerks Worldwide is under license. Other trademark and trade names are those of their respective owners.
Homewerks.com
READ AND SAVE THESE INSTRUCTIONS
DIMMABLE LED
MIRROR WITH
BLUETOOTH
SPEAKERS
MODELS 75-101-BTC, 75-101A-BTC
Conforms to UL Standard 962
®
Español p. 9
12/30/2020
