Western Co Globe User Manual

Urban street pv lamp with proximity sensor
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Globe
Urban street PV Lamp with proximity sensor
IT
Manuale utente
EN
User manual

Advertisement

loading
Need help?

Need help?

Do you have a question about the Globe and is the answer not in the manual?

Questions and answers

Related Manuals for Western Co Globe

Summary of Contents for Western Co Globe

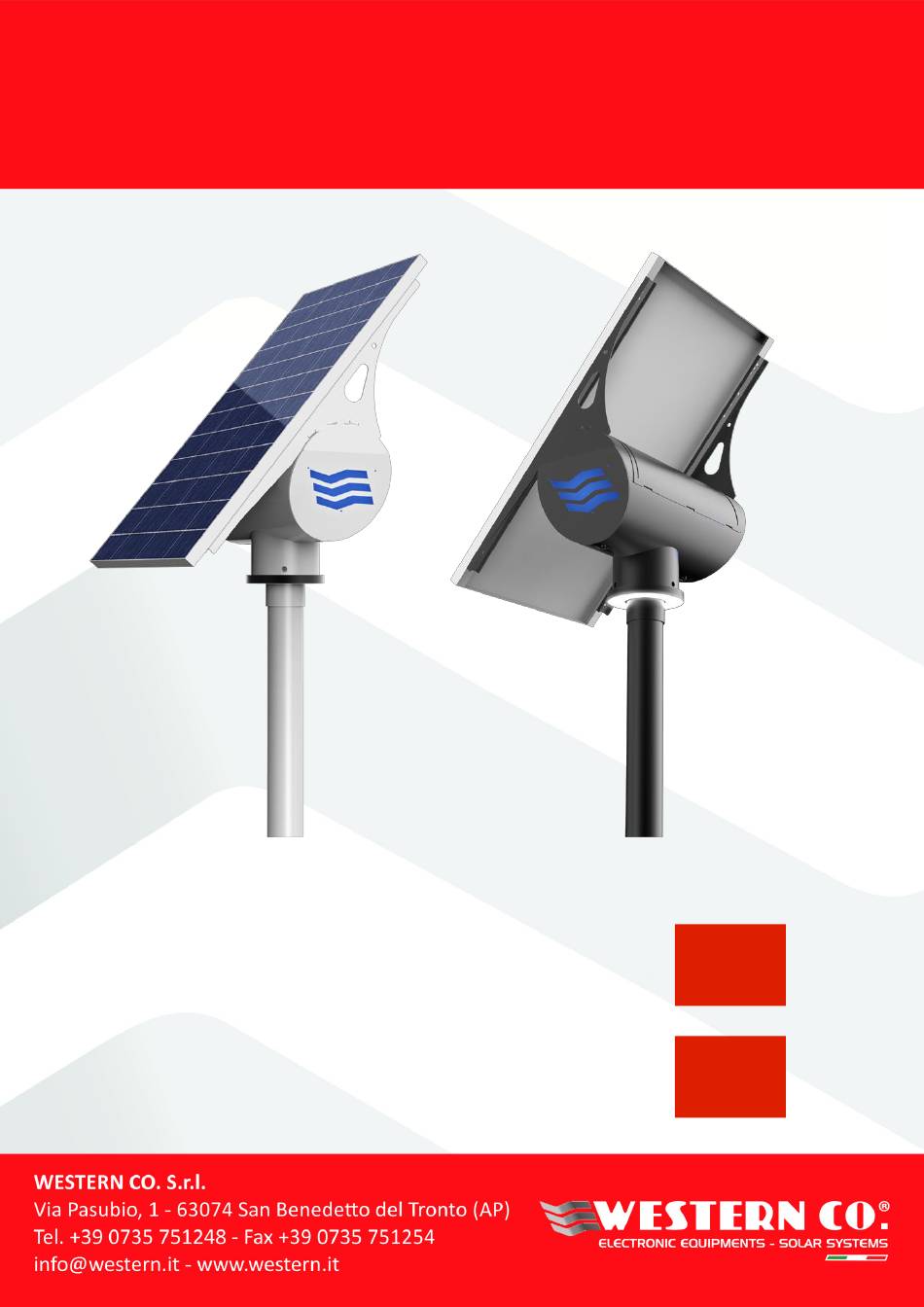

  • Page 1 Globe Urban street PV Lamp with proximity sensor Manuale utente User manual...
  • Page 3 • Azimut e tilt del modulo FV regolabili • Sistema di accumulo al Piombo GLOBE è un lampione da arredo urbano fotovoltaico stand-alone completamente disconnesso dalla rete elettrica. Sorgente luminosa LED ad alta • 2 sensori IR di presenza/movimento per efficienza alimentata a corrente costante.

  • Page 4: Funzionamento

    MPPT. GLOBE -TRONIC è dotato di un sistema di protezione contro l’eccessiva scarica della batteria, per salvaguardare la vita di quest’ultima. Quando la batteria raggiunge questa soglia di scarica, il lampione entra in uno stato di Low-Battery e non può...
  • Page 5 GLOBE Manuale utente PASSO 2 – Montaggio pannelli opalini su struttura testa-palo Montare i 2 pannelli opalini ai lati del vano cilindrico sfruttando gli appositi 6 distanziali plastici con innesto a scatto. PASSO 3 - Montaggio staffe di fissaggio del modulo FV Montare le staffe di fissaggio del modulo FV al vano cilindrico.
  • Page 6 GLOBE Manuale utente PASSO 4 – Montaggio modulo FV Montare il modulo FV alle staffe tramite apposita viteria e bulloneria avendo cura di individuare i 4 fori corretti presenti sulle staffe in base al modulo FV ed ai suoi fori riportati sulla cornice, in modo che lo stesso rimanga centrato con le staffe.
  • Page 7 GLOBE Manuale utente PASSO 5 – Montaggio su palo Infilare la struttura assemblata in testa al palo (1) che deve avere un diametro di testa di 102mm. Ruotare ed orientare la struttura azimutalmente in modo che il modulo FV sia rivolto verso SUD (in caso di installazione in località dell’emisfero NORD) o verso NORD (in caso di installazione in località...
  • Page 8 GLOBE Manuale utente PASSO 6 – Orientamento apparecchio di illuminazione Orientare in maniera opportuna l’apparecchio di illuminazione, in funzione della tipologia di installazione e di ambiente da illuminare. Allentare le 3 viti M4 nascoste all’interno del corpo lampada (1), effettuare la regolazione semplicemente ruotando il corpo (2) e infine serrare le 3 viti (3).
  • Page 9 2) la strip LED rossa tramite il suo lato posteriore biadesivo e 4 fascette avendo cura di posizionare l’estremità con il connettore dallo stesso lato in cui risiederà il GLOBE TRONIC 3) il GLOBE TRONIC a incastro tra due pieghe con il lato della scatola con i passacavo in verticale ed il lato con il pulsante verso l’alto Montare il ripiano porta-cablaggio assemblato all’interno del cilindro tramite 4 viti svasate M5 in appoggio alle 2 costole...
  • Page 10 Inserire la batteria all’interno del vano cilindrico ed effettuare il cablaggio con i due cavi presenti (rosso e nero) uscenti dal GLOBE-TRONIC e dotati di capicorda ad occhiello rispettando le polarità (rosso => polo positivo, nero => polo negativo) e serrando opportunamente le viti. Tenere lo sportello aperto.
  • Page 11 Manuale utente PASSO 9 – Configurazione emissione luminosa Su una delle pareti della scatola del GLOBE-TRONIC c’è installato un pulsante da pannello. E’ possibile impostare l’ottica del lampione, agendo direttamente sull’accensione/spegnimento di uno dei due moduli LED presenti all’interno della lampada LED.
  • Page 12 Procedere al collaudo di giorno seguendo in ordine i seguenti passi: 1) Con il modulo fotovoltaico esposto al sole, verificare che GLOBE-TRONIC ricarichi la batteria osservando il suo LED Verde che indica l’intensità di corrente di ricarica della batteria (IBATT) (vedi paragrafo Visualizzazioni e protezioni) e che il lampione rimanga spento.
  • Page 13 GLOBE Manuale utente Visualizzazioni e protezioni Aprendo il cilindro è possibile controllare lo stato di funzionamento del lampione attraverso i LED di segnalazione del GLOBE-TRONIC. La seguente tabella spiega il significato dei lampeggi e delle accensioni di tali LED. Il numero di lampeggi effettuati indica l’intensità di Led VERDE Funzionalità...
  • Page 14 GLOBE Manuale utente 1 flash ogni 2,2 secondi: protezione di Low-Battery attiva; carico disattivato; occorre attendere che il modulo PV ricarichi la batteria dopodiché la protezione si disattiva. (condizione di normale funzionamento) 2 flash ogni 2,2 secondi: protezione di sovraccarico attiva;...
  • Page 15 GLOBE Manuale utente Schema cablaggio interno Aprendo il cilindro è possibile controllare e verificare il cablaggio elettrico interno del lampione tra l’elettronica GLOBE- TRONIC (elemento centrale del sistema) e tutti i componenti del lampione. Segue un’immagine rappresentativa di tale cablaggio.

  • Page 16: Smaltimento Dei Rifiuti

    Il prodotto difettoso dovrà essere rispedito alla Western CO. Srl o a società delegata dalla Western CO. Srl a fare assistenza sul prodotto, a spese del cliente, assieme ad una copia della fattura di vendita, sia per la riparazione che la sostituzione garantita.
  • Page 17 • No.2 occupancy/motion detection IR supplied at CC. sensors for luminous flux management The light output is optimized for pedestrian paths and green areas. Globe is available in two versions with flat symmetrical or cycle asymmetrical optic. • Electrical insulation class III Polycrystalline silicon PV module and lead AGM battery at 12V.

  • Page 18: Working Principles

    MPPT algorithm. GLOBE -TRONIC is equipped with a protection system against excessive discharge of the battery to protect its working life. When the battery reaches this threshold low, the streetlamp is into a state of Low-Battery and does not turn on when is in this state, that is until the battery is fully recharged.
  • Page 19 GLOBE User manual STEP 2 –Opaline panels assembly on top-of-pole structure Assemble the two opaline panels on the sides of the cylindrical box using the six appropriate plastic spacers with snap coupling. STEP 3 – Assembly of PV module fixing brackets Assemble the PV module fixing brackets on the cylindrical box.
  • Page 20 GLOBE User manual SCREWS AND BOLTS TABLE Q.ty Description SCREW TEIF UNI 5739 M8X20 INOX A2 WIDE WASHER UNI 6593 M8 INOX A2 NUT UNI 5588 M8 INOX A2 STEP 4 – PV module assembly Assemble the PV module on brackets through adequate screws and bolts being sure to identify the 4 proper holes on brackets according to the PV module and its holes on the frame.
  • Page 21 GLOBE User manual STEP 5 – Assembly of the head pole structure Insert the head pole structure with the already assembled PV in the head-pole (1) that must have a diameter of 102mm. Once inserted, rotate the structure and turn it for the correct Azimuth configuration so that the PV module is South facing (in case of installation in a location in the northern hemisphere or toward North (when installed in a location in the southern hemisphere) (2).
  • Page 22 GLOBE User manual STEP 6 – Lighting fixture orientation Orient appropriately the luminaire, depending on the type of installation and to the environment to be lighted up. Loosen the 3 M4 screws hidden inside the lamp (1), make the adjustment simply rotating the luminaire (2) and tighten the three screws (3).
  • Page 23 2) Red LED strip using its double sided foam tape side and 4 clamps caring about the position at the extremity with the connector on the same side of the GLOBLE TRONIC place 3) GLOBE TRONIC fitted between two folds with the box side with vertical cable glands and the side with the botton facing upwards.
  • Page 24 Insert the battery and install it on the side on which there are the terminals facing upwards. Make the wiring of the battery with the two cables included (red and black) coming out from the GLOBE-TRONIC and with eyelet terminals following the...
  • Page 25 STEP 9 – Setting of the light emission On one side of the GLOBE-TRONIC box there is installed a switch connected to the module. It is possible to set the optic of the streetlight operating directly on the switch on and off of one of the two LED modules inside the LED luminaires.
  • Page 26 2) Simulate the night disconnecting one of the wire of the PV module. 3) Verify the correctness of the turning on of the load and of the Yellow LED on the GLOBE-TRONIC (see paragraph Displays and protections).
  • Page 27 Displays and protections If you open the cylindrical top-of-pole, you can easily check the working principles of the streetlight through the warning LEDs of the GLOBE-TRONIC. In the following table there are the meanings of the flashings and lightings of those LEDs.
  • Page 28 GLOBE User manual 1 flash every 2.2 sec.: Low-Battery protection activated; load deactivated; it is necessary to wait for the PV module to recharge the battery and then the protection deactivated. (standard working condition) 2 flashes every 2.2 sec.: overload protection activated;...
  • Page 29 If you open the cylindrical top-of-pole, you can easily check the inner electric wirings of the streetlight between the GLOBE-TRONIC control unit (the core of the system) and all the other components of the streetlamp. In the following picture there is the representation of such wirings.

  • Page 30: Warranty

    The defective product must be returned to Western CO. Srl or to the company delegated by Western CO. to make product support, at customer’s expenses, together with a copy of the invoice both for repairing and warranty replacement. The costs of re-installation of the equipment will be borne by the customer. Western CO.
  • Page 31 Questo documento è di proprietà di WESTERN CO. Srl - Tutti i diritti sono riservati - La riproduzione e l'uso delle informazioni contenute nel presente documento sono vietati senza il consenso scritto di WESTERN CO. Srl. This document is the property of WESTERN CO. Srl - All rights are reserved - Reproduction and use of information contained within this document is forbidden without the written consent of WESTERN CO.
