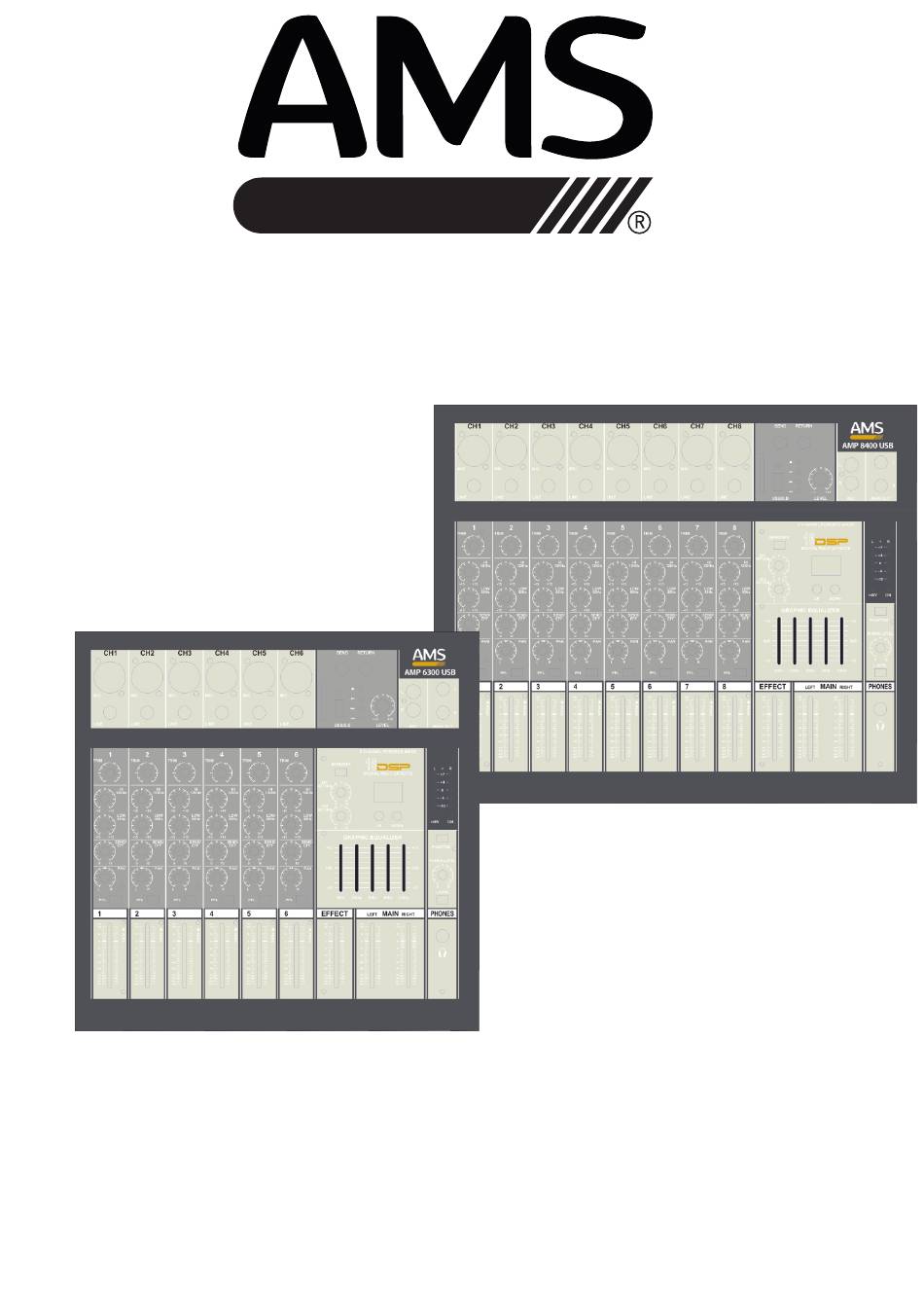

- Page 1 AMP 8400 USB AMP 6300 USB USER MANUAL /MANUAL DE USO Rev. 14.03.01...
-
Page 2: Table Of Contents
A. INPUT CHANNEL SECTION B. MASTER SECTION C. MIXER OUTPUT SECTION D. POWER SECTION E. INSTALLATION F. APPENDIX G. BLOCK DIAGRAM... - Page 3 - voltage that may be sufficient to con- literature. Read the manual. stitute a risk of shock. AMP Series - 1 - User Manual / Manual de uso...
-
Page 4: Input Channel Section
“O” mark, providing 4dB of gain adove that point, if required. 9. PEAK A red LED indicates a signal level at the insert return point, premaster fader, It illuminates at approximately 5dB below clipping. AMP Series - 2 - User Manual / Manual de uso... -
Page 5: Master Section
15. DOWN SWITCH One push, one program down. 16. EFFECT LEVEL Using by this control, you can adjust signal level of echo repeat & exteral effect. 17. STEREO GRAPHIC EQUALIZER 2X5-band equalizer is provided for tone control over each frequency, and for precise high quality sound by final tone control. - Page 6 19. OUTPUTS LEVEL INDICATOR This is level meter which shows output levels of left & right channel condition on the way of operation, therefore, you can see output condition thru this master level indication. 20. POWER LED The POWER LED will be turned on when the console is working.
-
Page 7: Mixer Output Section
C. MIXER OUTPUT SECTION AMP 6300 USB 26. AUX SEND/RETURN JACK This can be used to connect all kinds of effect form outside. 27. USB JACK This is USB Jack. 28. MP3 PLAYER SYSTEM STOP PLAY/PAUSE 29. USB LEVEL With the MP3 In-control, You Can adjust the input level of the USB in jack. -
Page 8: Power Section
D. POWER SECTION AMP 6300 USB 32. POWER SWITCH Push marked (1), when you want to operate. The LED will be turned on when working 33. POWER JACK This is out of connect the power supply (2 X AC 120V or 230V) jack. -
Page 9: Appendix
Mic Input electronically balanced, discrete input configuration Bandwidth 10 Hz to 60 kHz ± 3 dB Distortion (THD & N) 0.01% at +4 dBu, 1 kHz, Bandwidth 80 kHz Mic E.I.N (22 Hz - 22 kHz) -129.5 dBu, 150 Ohm -117.3 dBqp, 150 Ohm... -
Page 10: Block Diagram
G. BLOCK DIAGRAM AMP Series - 8 - User Manual / Manual de uso... - Page 11 A. SECCION DE CANAL DE ENTRADA B. SECCION MASTER 11~12 C. SECCION DE SALIDA DE MEZCLADOR D. SECCION DE POTENCIA Y ALIMENTACION E. INSTALACION F. APENDICE G. DIAGRAMA DE BLOQUES...
- Page 12 Por favor, consulte el manual. suficiente para constituir un riesgo de descarga. AMP Series - 9 - User Manual / Manual de uso...
-
Page 13: Seccion De Canal De Entrada
4 dB de ganancia a partir de este punto, si es necesario. 9. PEAK Un LED rojo indica un nivel de señal en el punto de retorno o fader premaster. Se ilumina, aproximadamente 5 dB por encima del clip. AMP Series - 10 - User Manual / Manual de uso... -
Page 14: Seccion Master
18. FADER DE SALIDA PRINCIPAR (LEFT/RIGHT) Este es el fader master para el ajuste de la salida derecha/izquierda. La ganancia unitaria está en la parte superior del recorrido del fader. AMP Series - 11 - User Manual / Manual de uso... - Page 15 (L - R), al pulsarlo se monitoriza el grupo de monitor (PFL). 25. TOMA DE AURICULARES PHONES Puede monitorizar el funcionamiento de la consola mediante el conexionado de unos auriculares en esta toma. AMP Series - 12 - User Manual / Manual de uso...
-
Page 16: Seccion De Salida De Mezclador
C. SECCION DE SALIDA DE MEZCLADOR AMP 6300 USB 26. CONECTOR AUX SEND/RETURN Puede ser utilizado para la conexión de cualquier tipo de efectos externo. 27. USB PORT Puerto USB para el conexionado de dispositivos externos con ficheros MP3 28. REPRODUCTOR MP3... -
Page 17: Instalacion
D. SECCION DE POTENCIA Y AMPLIFICACION AMP 6300 USB 32. INTERRUPTOR DE RED Presione el interruptor para encender o apagar la unidad. El LED power se encenderá o apagará de acuerdo a la pulsación. 33. TOMA DE RED Conecte la unidad a la alimentación mediante este conector IEC 34. -
Page 18: Apendice
Aux Send Max +22 dBu desbalanceada Control Room +22 dBu desbalanceada Relación SN 112 dB, todos los canales con ganancia unitaria Alimentación Mains Voltages ~ 240 V AC, 50 Hz, Power AMP Series - 15 - User Manual / Manual de uso... -
Page 19: Diagrama De Bloques
G. DIAGRAMA DE BLOQUES AMP Series - 16 - User Manual / Manual de uso... - Page 20 AUDIOMUSIC Avda. El Saler, 6 - Pol. Ind. L´Alteró, 46460 - Silla (Valencia) Spain Tel. +34 963 124 088 Fax + 34 963 219 645 www.audiomusic.es audiomusic@audiomusic.es...
