UPS Universal Power Supply – Model # 200-006R / 200-004R - Instructions For Use
For use only with
Microline Cautery Instruments and Microline PowerPack™ Footswitch
Device Description
The Model # 200-006R / 200-004R Universal Power Supply (UPS) is a non-sterile, reusable, AC powered unit intended to be used only
with Microline Cautery Instruments and the PowerPack Footswitch. The UPS is intended to be connected to AC power via a grounded
hospital grade power cord and features an on/off switch and green power-on LED indicator. Depending on the device used, up to three
operating heat ranges are available from the UPS with corresponding tones indicating the power level of the instruments heating
element. A low frequency tone indicates the use of low heat. An interrupted low tone indicates the use of variable heat, and a higher
frequency continuous tone indicates the use of high heat levels. If the instrument does not require the use of the PowerPack
Footswitch, the UPS will supply power at the variable heat level only, unless a multi-heat range device is used. The UPS may be placed
on a flat non-sterile surface adjacent to the sterile field, or may be suspended from a nearby IV pole. If suspended from an IV pole, the
UPS may be rotated to face the user.
Intended Use
The UPS is intended for use only with Microline Cautery Instruments and the PowerPack Footswitch for the simultaneous cutting and
cauterization of soft tissue during surgery.
1. Connect grounded, Hospital Grade power cord to the UPS AC connector receptacle.
2. Plug the power cord into a grounded Hospital Grade receptacle.
3. Align the key portion of the Microline Cautery Instrument connector with the UPS connector receptacle and insert.
4. If the PowerPack Footswitch is to be used, plug the Footswitch connector into the Footswitch connector receptacle of the UPS.
5. Turn on the UPS.
6. Refer to the appropriate Microline Cautery Instrument and PowerPack Footswitch (if applicable) Instructions For Use for device
specific use instructions and pre-check requirements.
7. Model # 200-006R: When the instrument heating element is activated, the UPS emits a tone that will last until the heating element is
deactivated. The amount of heat delivered by the instrument heater may be adjusted by pressing the "+" or "-" push pads on the right
side of the UPS. The numerical setting is shown on the LED bar graph above the push pads. Increasing the LED's numerical value
setting increases the amount of heat delivered by the instrument when using a single-heat range instrument or the variable range when
using the optional PowerPack Footswitch accessory or multi-heat range instrument. Generally, lower heat ranges increase the sealing
capabilities and increase the time required to divide tissue. Higher heat ranges decrease the time to divide and may decrease seal
integrity.
8. Model # 200-004R: When the instrument heating element is activated, the UPS (Universal Power Supply) emits a tone that will last
until the heating element is deactivated. The amount of heat delivered by the device heater may be adjusted by varying the knob
setting on the UPS (Universal Power Supply). Increasing the knob's numerical value setting increases the amount of heat delivered by
the device when using a single-range device or the variable range when using the optional PowerPack Footswitch accessory or multi-
range device. Generally, lower heat ranges increase the sealing capabilities and increase the time required to divide tissue. Higher
heat ranges decrease the time to divide and may decrease seal integrity.
9. At the end of the surgical procedure, turn the UPS off and disconnect the Microline Cautery Instrument and if applicable, the
PowerPack Footswitch.
Handling, Storage And Cleaning
Do not drop. Store in a cool, dry place. Avoid prolonged exposure to extreme temperatures. Exterior of the UPS may be cleaned using
a soft cloth moistened with a solution of water and a mild detergent or disinfectant. Do not immerse the UPS in liquids.
Recommended Environmental Conditions
Transport
-15ºC to 50º
25 to 95
700hPa to 1060hPa
There are no unusual risks associated with the proper disposal of this equipment. Follow any local regulations regarding proper
disposal of used electrical equipment.

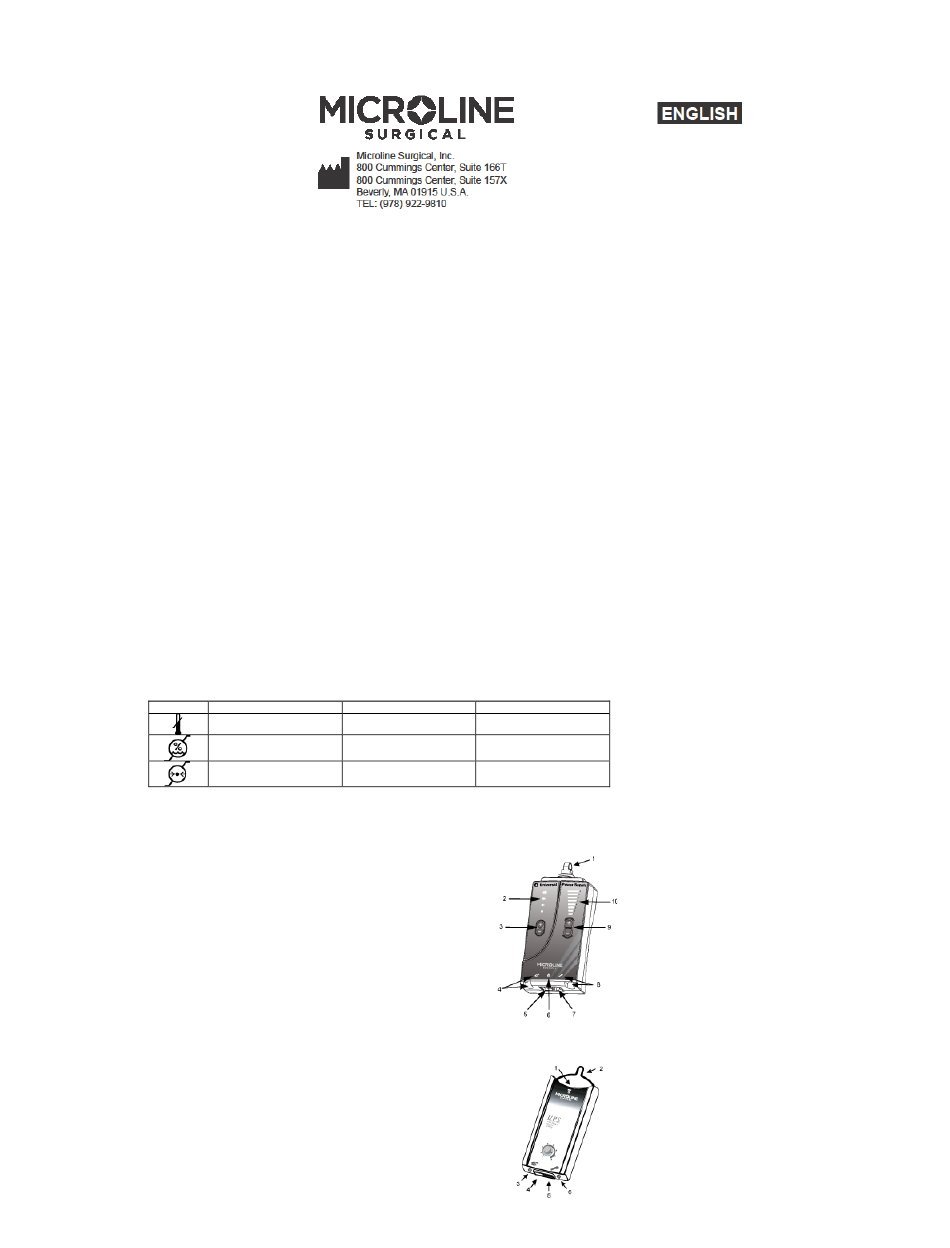

Model # 200-006R
Universal Power Supply
1- Hanger
2- Volume LED Indicators
3- Volume Control Buttons
4- Footswitch Connector Receptacle and Indicator
5- AC Connector Receptacle
6- Power On LED Indicator
7- On/Off Switch
8- Cautery Instrument Connector Receptacle and indicator
9- Power Level Control Buttons
10- Power Level LED Indicators
Model # 200-004R
Universal Power Supply
Non Sterile
1- Power On LED indicator
2- Hanger
3- Footswitch Connector and Indicator
4- AC Connector
5- On/Off Switch
6- Cautery Instrument Connector and Indicator
Note: A power cord for North America (U.S. and Canada only) is supplied with the UPS. For other locales, ensure that the appropriate
power cord and connector are used, per National Guidelines (i.e. HAR, 250 VAC, 2A, 3 x 0.75 mm2, minimum).
Storage
Operating
15ºC to 30º
15ºC to 30º
30 to 85
45 to 75
700hPa to 1060hPa
700hPa to 1060hPa
