Owner's Reference
®
Owner's Reference

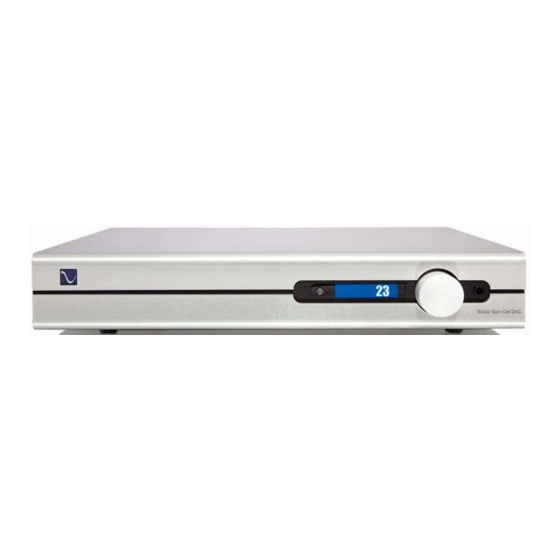

Stellar Gain Cell DAC
Instructions for Use
日本語版
Stellar Gain Cell DAC
™
4826 Sterling Drive, Boulder, CO 80301
PH: 720.406.8946 support@psaudio.com www.psaudio.com
15-083-01-1
©2017 PS Audio Inc. All rights reserved.
Rev A
Advertisement
Related Manuals for PS Audio Stellar Gain Cell DAC
Summary of Contents for PS Audio Stellar Gain Cell DAC

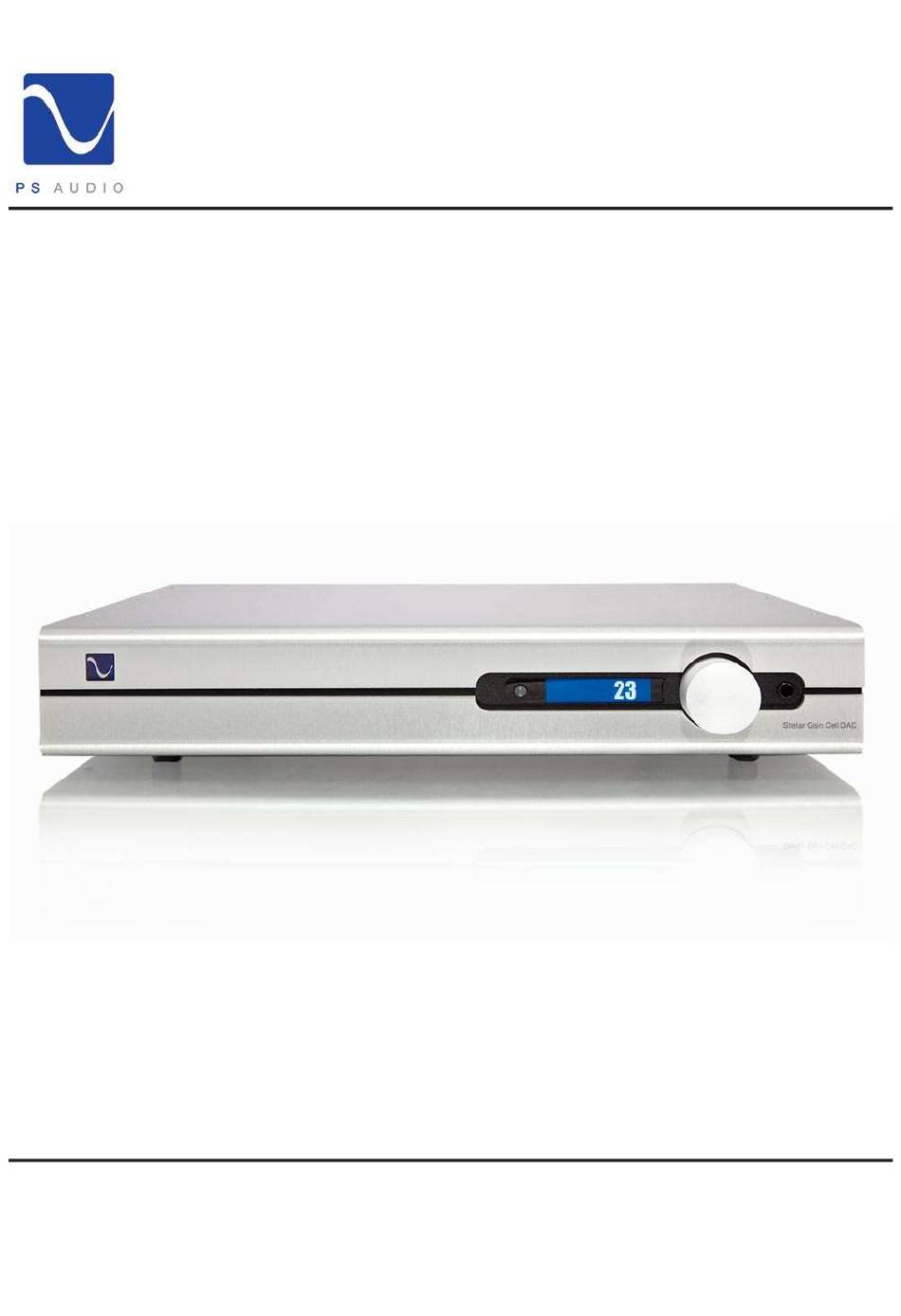

- Page 1 Owner’s Reference ® Owner’s Reference Stellar Gain Cell DAC Instructions for Use 日本語版 Stellar Gain Cell DAC ™ 4826 Sterling Drive, Boulder, CO 80301 PH: 720.406.8946 support@psaudio.com www.psaudio.com 15-083-01-1 ©2017 PS Audio Inc. All rights reserved. Rev A...
- Page 2 ■ 電源コードの上に重いものを置いたり、足で踏まないようにご注意ください。 ■ 雷雨や長時間使用しない時などは機器からプラグをはずしてください。 ■ 接続するときはすべての機器が電源オフになっていることを確認してください。 ■ ケーブル端子は高品質であることを確認してください。 ■ 質問等がある場合はお近くの販売店もしくは、輸入元の完実電気までお問い合わせ下さい 同梱品 1: 本体、2: 取扱説明書（英語、日本語）、3:電源ケーブル、 4: 3P ⇒2P アダプター、5: リモコン 4826 Sterling Drive, Boulder, CO 80301 Owner’s Reference PH: 720.406.8946 support@psaudio.com www.psaudio.com 15-083-01-1 ©2017 PS Audio Inc. All rights reserved. Rev A...
- Page 3 Stellar Gain Cell DAC この度は、PS Audio Gain Cell DACをご購入頂きありがとうございました。Gain Cell DACは、オーディオの世界で、2 つの最高峰の世界: Bit perfectとハイレゾオーディオの世界と、アナログによる制御と出力に存在する純度に溢れた 完全な世界が一つのシャーシとなった製品です。Thank you for your purchase of the PS Audio Stellar Gain Cell DAC, a ® high-performance instrument combining the best of two worlds: bit-perfect, high-resolution digital audio, with the purity and perfection of analog control and output.
- Page 4 PH: 720.406.8946 support@psaudio.com www.psaudio.com 15-083-01-1 ©2017 PS Audio Inc. All rights reserved. Rev A...
-
Page 5: Getting Started
Stellar Gain Cell DAC フロントパネル PS Audio Logo (Stand-by ボタン OLED ディスプレイ マルチキーボタン ボリウムコントロール 入力切替とセットアップ用ボタン) 標準 ヘッドホンターミナル リモコンセンサー 4826 Sterling Drive, Boulder, CO 80301 Getting Started PH: 720.406.8946 support@psaudio.com www.psaudio.com 15-083-01-1 ©2017 PS Audio Inc. All rights reserved. Rev A... - Page 6 バランス ( 右 ) 出力 バランス ( 右 ) 入力 RCA( 右 ) 出力 バランス ( 左 ) 入力 Fuse ホルダー 4826 Sterling Drive, Boulder, CO 80301 Getting Started PH: 720.406.8946 support@psaudio.com www.psaudio.com 15-083-01-1 ©2017 PS Audio Inc. All rights reserved. Rev A...
-
Page 7: Owner's Reference
載されており、入力1は、RCA(アンバランス)とXLR(バランス)入力で共有されていますが、入 DAC’s Inputs 力2-3は、RCA入力端子が使用できるようになっています。 Connecting the GCDには、3系統のアナログ入力を3系統搭載持つプリアンプ機能を搭載しています。 Output RCA入力2系統のほか、XLRバランス入力、1系統が搭載されています。XLRバランス入力 が割り当てられている Analog-1は RCA入力も持っており、XLRを使わない場合には、RCA 入力としても使用が可能です。 GCDは、パワーアンプへ直接接続することも、他のプリアンプやプリメインアンプにも接 続することが出来るよう設計されています。出力は、RCA、XLRの2タイプがあり、どちら も、アナログ出力となります。XLR出力は、RCA出力に比べ、+6dBほど高くなっています ので、同時出力した場合には、音量にご注意下さい。GCDは、バランス回路で設計されて いますので、XLR出力で接続することをお勧めします。 4826 Sterling Drive, Boulder, CO 80301 Owner’s Reference PH: 720.406.8946 support@psaudio.com www.psaudio.com 15-083-01-1 ©2017 PS Audio Inc. All rights reserved. Rev A... - Page 8 Adjusting the いときには、ヘッドホンを抜くと、自動的にボリウムレベルは、25に戻ります。これは、不慮の事 Volume 態の際に、スピーカーに大音量の音が流れ、破損等のトラブルが発生しないように配慮していま す。 バックパネルの主電源のスイッチを切った場合には、ボリウムは自動で、25に戻ります。 +12dB at 100 Connecting AC Power ボリウムレベル 76で、GCDの出力は、ライン出力レベルとなります。100で+12dBの出力となり ます。本体背面向かって左には、ACインレットと主電源スイッチがあります。フロントパネル にあるPS Audioのボタンはスタンバイスイッチとなります。主電源のスイッチを入れ、続けてス タンバイスイッチを入れると、ボリウムの位置は、25となります。 4826 Sterling Drive, Boulder, CO 80301 Owner’s Reference PH: 720.406.8946 support@psaudio.com www.psaudio.com 15-083-01-1 ©2017 PS Audio Inc. All rights reserved. Rev A...
- Page 9 メニューが現れます。なにもしなければ、メニュー画面は約7秒で消えてしまいまい、ボリウム 表示へと戻ってしまいますので、ご注意下さい。 Balance 左右のバランスの調整となります。dB表示され、1/2ごとに可変させることが可能です。最 大で、48dB可変させることが可能です。 Phase 次のメニューは、Phaseの設定となります。これは、Normal/invertの２種類をボリウムノブで切 替ます。Inverteに設定すると、位相が反転、つまり、+が-に、-が+となります。位相が反転し ているレコーディングは、想像以上にあり、CD/DVDに録音されている作品でも、同様のケース は起きています。CD/DVDをはじめ、再生中におかしいな、と思ったら、phaseを切りかえると 解決する場合もあるはずです。 Filtering 次のメニューは、フィルターです。GCDには、3種類のフィルターが搭載されています。このフ ィルターは、PCMで録音された録音に効果を発揮し、DSDには、効果がありませんので、ご注 意下さい。搭載されているフィルターは、早くロールオフさせるか、音場を響かせるかのバラン スをとりながら設定されてます。シャープなフィルターは高域をあえてロールオフさせて、代わ りに豊かな響きを実現させています。フィルターには、F-1/2/3の3種類のフィルターが搭載され ています。 4826 Sterling Drive, Boulder, CO 80301 Owner’s Reference PH: 720.406.8946 support@psaudio.com www.psaudio.com 15-083-01-1 ©2017 PS Audio Inc. All rights reserved. Rev A...
- Page 10 Filter3 では、フィルターで響きが加えられていますが、響き自体は Filter2 より少ないので、測定 値が非常に優れた特性となっているので、音楽をモニターするように聴くには最適なフィルター となっています。 Display Brightness Display Brightness では、ボリウムノブをまわして ,Bright, Normal, Dim,Auto を選択します。 . Auto を選んだ場合には、 GCD への入力を感知すると、表示が点灯します。 4826 Sterling Drive, Boulder, CO 80301 Owner’s Reference PH: 720.406.8946 support@psaudio.com www.psaudio.com 15-083-01-1 ©2017 PS Audio Inc. All rights reserved. Rev A...
- Page 11 Max HP Volume では、 Max Volume 同様ヘッドホン出力の最大値の設定が可能です、ボリウムノブを使って最 大値を設定します。この設定により、聴覚障害等の発生を防ぐためにこの設定を設けています。 Home Theater Setup Home Theater Setup (HT Setup) は、アナログ入力だけに設定できます。左右のアナログ出力を固定し、Av レシーバーから送られてくる入力信号のUp/Downにより、音量を調節することが出来きます。 4826 Sterling Drive, Boulder, CO 80301 Owner’s Reference PH: 720.406.8946 support@psaudio.com www.psaudio.com 15-083-01-1 ©2017 PS Audio Inc. All rights reserved. Rev A...
- Page 12 に固定)となります。 Trigger で、12VのDC出力によるリモートコントロールモードの設定を変更できます。ボリウムノ ブを使い、GCDのパワーオンのタイミングを遅らせることが出来ます。 Trigger Name Edit で各入力の名前を変更することが出来ます。マルチファンクションキーを長押し Name Edit 後、アルファベットが、横1列に並ぶので、ボリウムキーを回してスクロールさせて、希望の文 字を選択、マルチルームキーを押して決定します。 Version Screen firmware version で、GCD本体のソフトウエアーのバージョンを確認できます。ここで、ソフトウエアーのア ップデートはできませんので、ご注意下さい。 4826 Sterling Drive, Boulder, CO 80301 Owner’s Reference PH: 720.406.8946 support@psaudio.com www.psaudio.com 15-083-01-1 ©2017 PS Audio Inc. All rights reserved. Rev A...
- Page 13 Optical PCM (96kHz max) PCM (384kHz max) DSD64 (DoP) / DSD128 (DoP) Other Output Trigger Output (3.5mm 5-15VDC) 1 4826 Sterling Drive, Boulder, CO 80301 Specifications PH: 720.406.8946 support@psaudio.com www.psaudio.com 15-083-01-1 ©2017 PS Audio Inc. All rights reserved. Rev A...
- Page 14 Frequency Response 20Hz – 20KHz +/- 0.25dB 10Hz – 100KHz +0.1/-3.0dB 1KHz < 0.025% 20Hz - 20KHz < 0.05% 4826 Sterling Drive, Boulder, CO 80301 Specifications PH: 720.406.8946 support@psaudio.com www.psaudio.com 15-083-01-1 ©2017 PS Audio Inc. All rights reserved. Rev A...
- Page 15 Noise 20Hz - 20KHz <-90dBV Channel Separation 1KHz > 90dB Input Separation 1KHz > 90dB Power Consumption 12 Watts 4826 Sterling Drive, Boulder, CO 80301 Specifications PH: 720.406.8946 support@psaudio.com www.psaudio.com 15-083-01-1 ©2017 PS Audio Inc. All rights reserved. Rev A...
- Page 16 >95dB (max output) Noise <-80dBV THD 1 V 1KHz 300 < 0.05% 16 < 0.06% Output Impedance < 4 Spacer 4826 Sterling Drive, Boulder, CO 80301 Specifications PH: 720.406.8946 support@psaudio.com www.psaudio.com 15-083-01-1 ©2017 PS Audio Inc. All rights reserved. Rev A...
- Page 17 13.0” (including connectors and knobs) Weight 13.5 lbs Shipping Width 22” Shipping Height 8” Shipping Depth 17” Shipping Weight 17lb 4826 Sterling Drive, Boulder, CO 80301 Specifications PH: 720.406.8946 support@psaudio.com www.psaudio.com 15-083-01-1 ©2017 PS Audio Inc. All rights reserved. Rev A...
