Accuphase AD-2800 Instruction Manual

このたびは、 フォノイコライザー ・ ユニッ ト
ありがとうございます。
AD-2800
この
ライザー回路が内蔵されています。 増設後のファンクション操作は全てプリアンプのパネ
ル面で行うことができます。 使用方法など詳しい説明は、 増設したプリアンプの取扱説明書
を参照してください。
※対応機種 ：
AD-290/AD-290V
※
●
1 増設する機器の 電源スイッチをOFFにします。
●
2 リ アパネル側の増設用スロッ トのサブパネルをは
ずします。 ネジ （ ４ 本） は、 付属の六角レンチを使用
（反時計回り） してはずします。
はずしたサブパネルは使用しません。
増設用
スロ ッ ト
ガイ ドレール
サブパネル
注意
オプションを抜き差しするときは、 必ず増設する機器の電源を切る。 電源を入れたまま抜
●
き差しすると、 故障の原因になります。
部品面やハンダ面、 コネクターの接点部分を手で触れない。 手で触れると静電気や接触不良
●
で回路が故障する原因となります。
オプション ・ ユニッ トの取り付けネジ( ４ カ所)は完全に締めてください。 締めつけが不十分で
●
すと、 端子がグラウン ドから浮いて接触不良となり 、 故障の原因となります。
お願い
製品に対するお問い合わせ、 または異常が認められるときはお求
めの当社製品取扱店または、 当社品質保証部へご連絡ください。
お客様カー ドは付属していません。
F061.5X

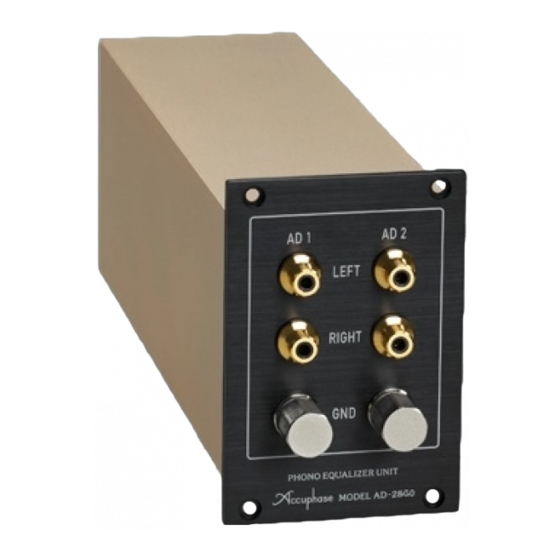

フォノイコライザー ・ ユニッ ト
AD-2800
は、 下記の対応プリアンプ専用で、 アナログディスク再生用のフォノイコ
C-2810, C-2800, C-2400
と互換性がありますので、 プリアンプ
取り付け方法
（ 図 １ 参照）
六角レンチ
図1
AD-2800
をお買い上げいただきまして誠に
C-290/C-290V
●
3
増設する機器のスロッ ト下側 ２ 本のガイ ドレール
AD-2800
に沿って、
ネクターに当って止まったら、 少し力を入れてコ
ネクターを完全に差し込みます。
一になればOKです。 ）
● はずした ４ 本のネジで確実に固定 （時計回り） します。
4
フ ォ ノ イ コライザー ・ ユニ ッ ト
AD-2800
アキュフェーズ株式会社
〒 ２ ２ ５ ‐ ８ ５ ０ ８ 横浜市青葉区新石川 ２ ‐ １ ４ ‐ １ ０
取扱説明書
にも使用することもできます。
を挿入 （図 ２ 参照） します。 コ
（ パネル面が同
図2
820-3212-10(K6) Printed in Japan
