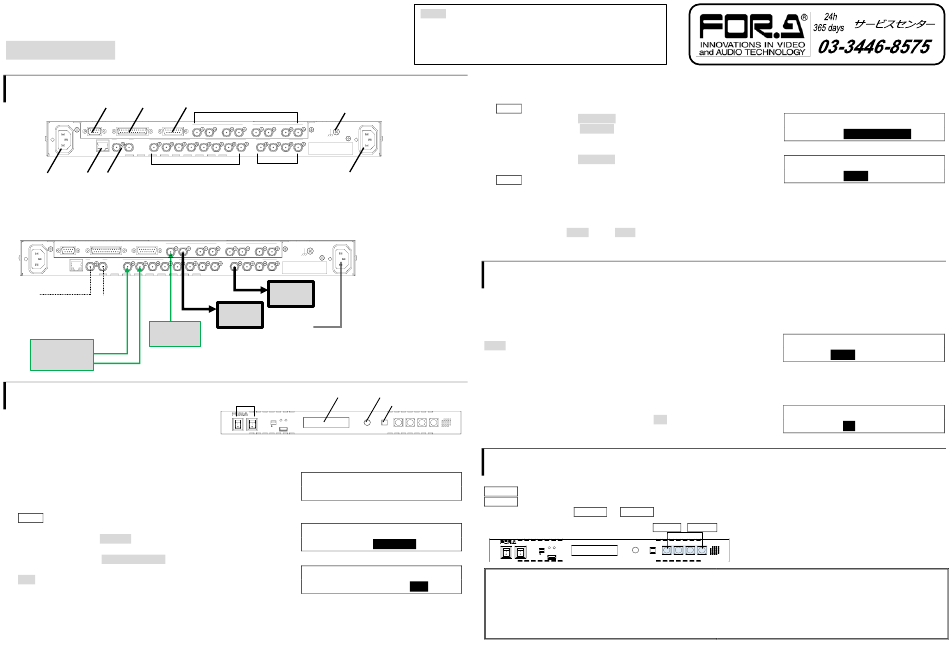

FOR-A DSK-400 Quick Setup Manual

DSK-400
セットアップガイド
1. 接続
GPI IN/
REMOTE IN1/OUT1 - IN4/OUT4
RS-422 TALLY OUT
AC100-240V 50/60Hz IN
RS-422 GPI IN / TALLY OUT REMOTE
2
GENLOCK
LAN
REF IN FILL1 KEY1 FILL2
FILL1/KEY1 - FILL4/KEY4
電源入力
LAN REF IN
(1) SDI ビデオ信号を入力します。(FILL, KEY, LINE IN)
(2) SDI ビデオ出力を接続します。(LINE OUT, AUX OUTPUT)
(3) 付属の電源コードで DSK-400 に電源を接続します。
(4) DSK-400 前面の電源スイッチを ON にします。
AC100-240V 50/60Hz IN
RS-422 GPI IN / TALLY OUT REMOTE
2 IN1 OUT1
GENLOCK FILL/KEY
LAN
REF IN FILL1 KEY1 FILL2 KEY2 FILL3
リファレンス BB/3 値シンク
75Ω終端 LINE
ビデオレコーダ
FILL
キャラクタ
ジェネレータ等
KEY
2. セットアップ
メニュータイムアウトの設定
初期設定では、メニュー操作が 5 秒間行われないとスタートアップ画面に自動で戻ります。
メニュータイムアウト時間を変更または OFF にするには、以下の手順で操作します。
(1) 電源を投入すると、メニュー画面に「HELLO! DSK-400」と表示されます。
そのまま 30 秒ほど待つと[SETUP MENU]画面が表示され、5 秒後にスタートアップ画面に
切り替わります。
(2) MENU ボタンを押してメニューモードに入ります。
(3) メニューコントロールを回して>PANEL を選択し、メニューコントロールを押します。
(4) メニューコントロールを回して MENU EXIT TIME を選択し、メニューコントロールを押します。
(5) メニューコントロールを回してタイムアウト時間を選びます。
OFF を選択すると、自動でスタートアップ画面に戻りません。
(6) メニューコントロールを押して設定を確定します。
▶ 取扱説明書「6-10-2. メニュータイムアウト時間」参照
アース端子
AC100-240V 50/60Hz IN
LINE
IN1 OUT1 IN2 OUT2 IN3 OUT3 IN4 OUT4 1
FILL/KEY AUX OUTPUT
KEY2 FILL3 KEY3 FILL4 KEY4 AUX1 AUX2 AUX3 AUX4
AUX1-4
電源入力
AC100-240V 50/60Hz IN
LINE
IN2 OUT2 IN3 OUT3 IN4 OUT4 1
AUX OUTPUT
KEY3 FILL4 KEY4 AUX1 AUX2 AUX3 AUX4
HD モニタ
HD モニタ
AC 入力
メニューコントロール
メニュー画面
電源スイッチ
POWER 1 POWER 2
POWER ALARM
OPERATE
ON
LOCK USB
OFF
(PUSH)
MODE: 2K((NONE)
1:OFF 2:OFF 3:OFF 4:OFF
スタートアップ画面
SETUP MENU > EXT I/F
8/9
PANEL
MENU EXIT TIME =
梱包品
DSK-400 (1)、電源コード (1 セット)、EIA ラック取付金具 (1 セット)、
DSK-RU 接続用変換ケーブル (1)、CD-ROM (1)、セットアップガイド
(本書)
システムモードの設定
初期設定では、システムフォーマットが未設定のため映像が出力されません。以下の手順でシステムフォーマットを設定します。
(1) MENU ボタンを押してメニューモードに入ります。
(2) メニューコントロールを回して>SYSTEM を選択し、メニューコントロールを押します。
(3) メニューコントロールを回して FORMAT を選択し、メニューコントロールを押します。
(4) メニューコントロールを回してビデオ信号のフォーマットを選びメニューコントロールを押して
確定します。
(5) メニューコントロールを回して>ASPECT を選択し、メニューコントロールを押します。
(6) メニューコントロールを回してアスペクト比を選びメニューコントロールを押して確定します。
(7) MENU ボタンを押します。
(8) 「Reboot Execution」と表示されるので、メニューコントロールを押して再起動を実行します。設定は再起動後に反映されます。
▶ 取扱説明書「6-1-1. システムビデオフォーマット」参照
日付、時刻の設定
[SYSTEM]メニューを開き、DATE で日付、TIME で時刻を設定してください。
▶ 取扱説明書「6-1-9. 日付、時刻」参照
3. 出力映像を選ぶ
AUX 出力の映像を選ぶ
初期設定では、AUX1 の出力には LINE1 のキー映像が出力されます。AUX2 の出力には LINE2 のキー映像が出力されます。
AUX1 出力を LINE1 の PGM 映像に変更する場合は、次のように操作します。
[OUTPUT > OUT XPT]メニューで AUX1 を選択します。
L1PG を選択します。
▶ 取扱説明書「6-3-1. AUX 出力映像」参照
LINE に SUPER をアサインする
初期設定では、LINE1 には SUPER1 がアサインされています。LINE2 には SUPER2 がアサインされています。
MENU ボタン
LINE1 映像に SUPER1 と SUPER2 映像を表示する場合は、次のように操作します。
DSK-400
DIGITAL SUPER KEYER [OUTPUT > ASSIGN LINE1] メニューで SUPER2 を ON に設定します。
SUPER1 SUPER2 SUPER3 SUPER4
MENU
▶ 取扱説明書「6-3-3. スーパーON/OFF (LINE 出力)」参照
4. SUPER を ON/OFF する
) SUPER1 を ON/OFF する
SUPER1 ボタンを押して消灯させると、SUPER1 映像が非表示になります。
SUPER1 ボタンを押して点灯させると、SUPER1 映像が表示されます。
SUPER2-4 映像についても、SUPER2 から SUPER4 ボタンで同様に ON/OFF できます。
> PANEL
POWER 1 POWER 2 POWER ALARM
OPERATE
ON
LOCK USB
OFF
使用上の注意
OFF
・ 指定電圧以外の電源電圧は使用しないでください。
・ 必ずアースをとってください。
・ 電源コードのプラグおよびコネクタはしっかりと差し込んでください。
・ 内部設定を行う場合は必ず電源を切ってから操作してください。
・ パネルやカバーを外したままで保管や使用をしないでください。
SYSTEM
FORMAT =
SYSTEM
ASPECT =
OUTPUT > OUT XPT
AUX1 =
OUTPUT > ASSIGN LINE1
SUPER2 =
SUPER1 - SUPER4 ボタン
DSK-400
DIGITAL SUPER KEYER
SUPER1 SUPER2 SUPER3 SUPER4
MENU
(PUSH)
・ 高温多湿、塵埃が多い、振動がある場所などには設置しないでください。
火災や感電の原因になることがあります。
・ 内部に水や異物を入れないでください。万一入った場合は、すぐ電源を切
り、電源コードや接続コードを抜いて内部から取り出すか、販売代理店、
サービスセンターへご相談ください。
・ 電源が入らない、異臭がする、異常な音が聞こえるときは、すぐに電源を
切り、販売代理店、サービスセンターまでご連絡ください。
1080/59.94p
16:9
L1PG
ON
