HAWA Varioflex 40 TS
Patente Brevets Patents
DE

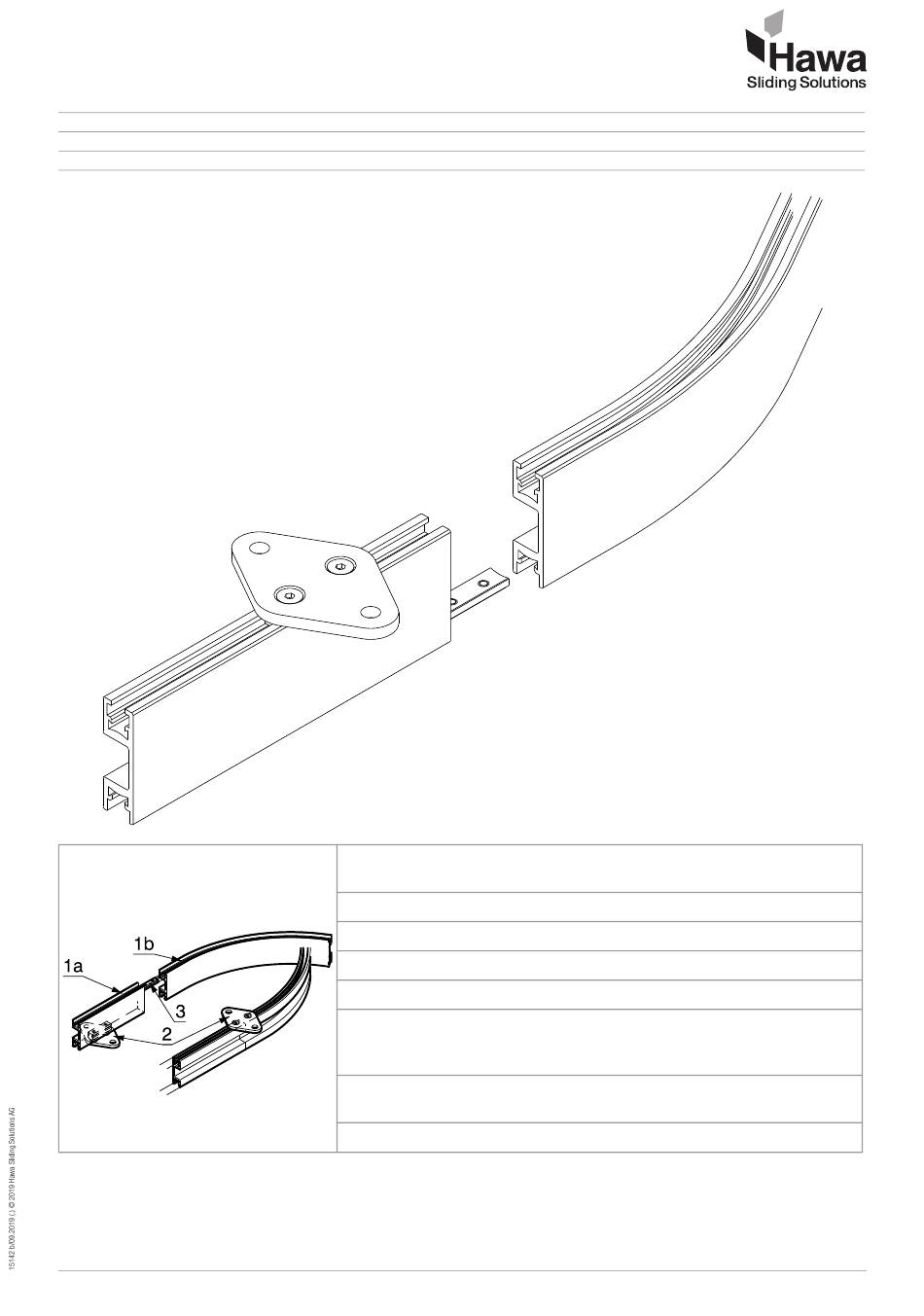

Montageanleitung: Zusammenbau der Laufschienen
FR
Instructions de montage : Assemblage des rails de roulement
EN
Installation instructions: Assembly of the top tracks
Deutsch
Hawa Sliding Solutions AG, 8932 Mettmenstetten, Switzerland, Tel. +41 44 787 17 17, Fax +41 44 787 17 18, www.hawa.com
1.
Bei allen Verbindungen müssen die Schnittkanten der Laufschienen entgratet
werden.
2.
Laufschienen (1) seitenverkehrt auf Montagetisch legen.
3.
Aufhängelaschen (2) unten in Laufschiene (1a) schieben.
4.
Kupplungsstück (3) oben zur Hälfte in Laufschiene (1a) einschieben.
5.
Kupplungsstück (3) in Anschluss-Laufschiene (1b) stecken.
6.
Laufschienen (1a+1b) gegeneinander drücken, genau richten,
Kupplungsstück (3) mit Innensechskantschrauben festschrauben,
Laufschienen umdrehen.
7.
Aufhängelaschen über den Stoss schieben und mit Innensechskantschrauben
festschrauben.
8.
Kontrolle: Lauf- und Führungsflächen müssen bündig sein.
