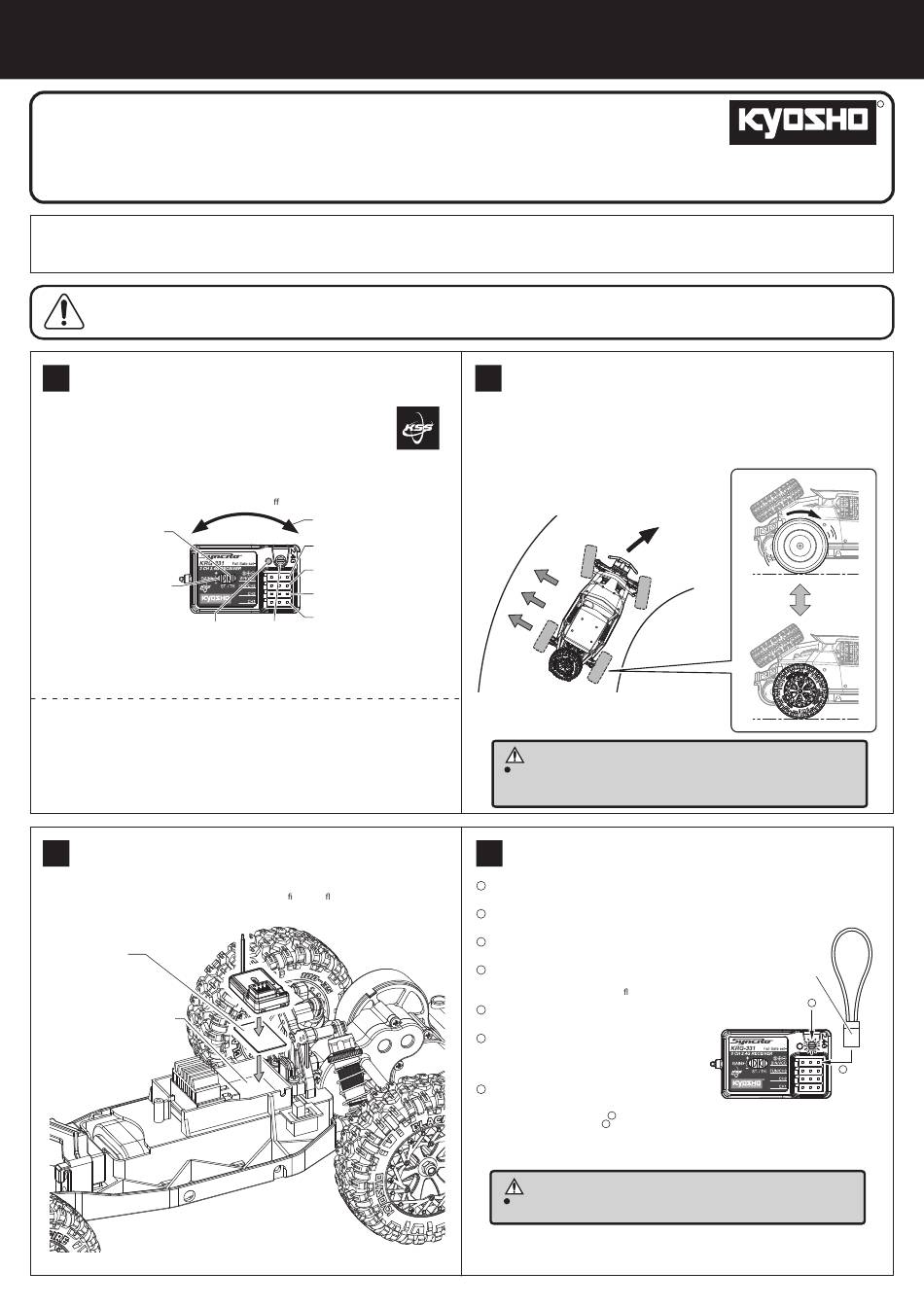

Kyosho Syncro KRG-331 Instruction Sheet

※ご使用前にこの説明書を良くお読みになり十分に理解してください。
Before beginning assembly, please read these instructions thoroughly!
Syncroシリーズ送信機用
Syncro KRG-331 受信機 with KSS
for Syncro series Transmitter
Syncro KRG-331 Receiver with KSS
お買い上げありがとうございます。ご使用前にこの説明書と送信機の説明書を合わせてお読みください。
Thank you for purchasing this set. Before installation, please carefully read and follow the instructions on this sheet in conjunction with the instruction
manual in your Transmitter.
注意 シャシーの分解、組立ては必ず走行用電池を取外してから作業を行ってください。
CAUTION Be sure to remove the battery for operation before assembling or disassembling the chassis.

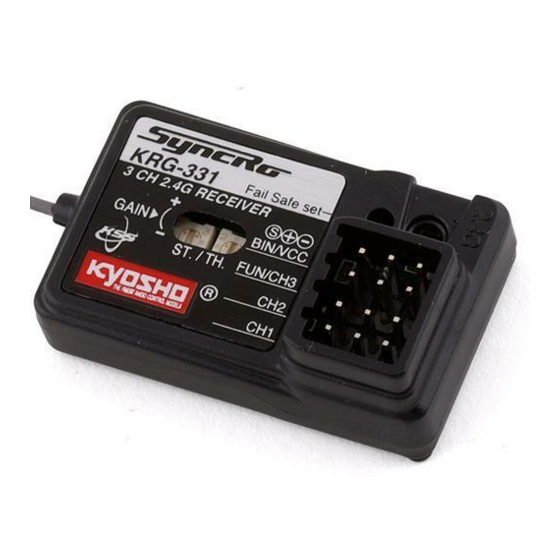

< 各部名称とジャイロの軸方向 >
1
Gyro component names and axial direction
ジャイロ内蔵受信機KRG-331は、KSS （Kyosho Stability System） を搭載しており、
滑りやすい路面やステアリングがとられる凸凹路面での直進性を補正する機能と
コーナリング中のスピンを防ぎ、より速い速度でコーナーを立ち上がれるトラク
ション補正機能が付いています。ユーザーの好みに合せて補正の調整が可能なの
で、路面状況や車体に合せてセッティングを施すことも出来ます。
The KRG-331 receiver features a built-in gyro equipped with KSS (Kyosho Stability System) that allows
stable control on slippery roads. Traction correction function maintains straight lines on uneven road
surfaces and prevents spinouts to allow faster acceleration through corners. The degree of correction
can be adjusted to the driver's preference and also to suit di erent road surface conditions and vehicles.
スロットルゲイン （センサー感度）
調整用ボリューム
Throttle gain (sensor sensitivity)
adjustment volume
ステアリングゲイン （センサー感度）
調整用ボリューム
Steering Gain (sensor sensitivity)
adjustment volume
フェイルセーフボタン
Fail Safe Button
＜注意＞ ※送信機のスロットルリバーススイッチがREVの時はジャイロ機能が無効となります。
< Cautions > When the throttle reverse switch is REV, the gyro function is disabled.
※出荷時はステアリング、スロットル共にゲイン50に設定されています。
Default setting are set Gain 50 both steering and throttle.
● 仕様 • 受信周波数 ： 2.4GHz • 電源 : ＤＣ3.5〜8.4Ｖ • 重量 ： 5.7ｇ
System specifications • 寸法 : 37.9(L) x 22.5(W) x 13(H)mm
• 互換性のある送信機 : Syncroシリーズ KT-231P、 KT-231P+、 KT-331、
KT-432PT、 KT-431S、 KT-631ST
• Receiver Frequency:
• Power supply:
• Weight:
• Dimensions:
• Compatible transmitter:
< 受信機の搭載方法 >
3
How to install the receiver
必ず車体の水平な場所に受信機の底面を下にして両面テープで固定してください。
Ensure the bottom surface of the receiver is facing down and is xed to a at horizontal surface with
double-sided tape.
両面テープ
Double-sided Tape
車体の水平な場所
Horizontal location on the chassis
ジャイロの軸方向
Axial direction of gyro
バインド/電源用コネクター
Bind / Power Connector
ファンクション/CH3用コネクター
Function / CH3 connector
CH2用コネクター
CH2 connector
CH1用コネクター
LED
CH1 connector
LED Lamp
2.4GHz
DC 3.5 ~ 8.4V
5.7g
37.9(L) x 22.5(W) x 13(H)mm
Syncro series KT-231P, KT-231P+, KT-331, KT-432PT,
KT-431S, KT-631ST
< ステアリングとスロットルの基本動作 >
2
Basic operation of steering and throttle
右コーナリング時、テールが左方向へ滑り出していく場合。ステアリングとスロットルのジャイ
ロを効かせている時は、ジャイロが反応して自動でカウンターステアをあて、スロットルの出力
を無くして滑りを止める補正を行います。
When the rear slides to the left when cornering to the right, the steering and throttle gyros react and
automatically apply counter steer and reduce throttle output to prevent slide.
進行方向
Direction of travel
注意 /
Caution
受信機への入力電圧が低すぎると、突然スロットルがニュートラルとなり、操作が出来なくなる場合
がありますが、故障ではありませんのでご注意ください。
If the battery voltage to the receiver is too low, the throttle may suddenly become neutral and not operate.
Please note that this is not a malfunction.
< バインディング >
4 ※バインディング （ペアリング） とは受信機に送信機のIDを登録する事です。
Binding (Pairing) means to register the ID of transmitter to receiver.
Binding
送信機とシャシーの距離を1m以内にします。
1
Distance between transmitter and chassis is within 1m.
送信機とシャシーのスイッチをOFFにします。
2
Turn transmitter and chassis power OFF.
付属のバインディングコネクターをBIN/VCCに挿します。
3
Insert the included binding connector into BIN / VCC.
シャシーのスイッチをONにします。
4
LEDが早い点滅を始めます。
Turn chassis power ON. LED starts ashing rapidly.
送信機のスイッチをONにします。
5
Turn transmitter power ON.
受信機のLEDが点灯に切り替わったら、
6
バインディングは完了です。
When LED on the receiver lights up, binding is
complete.
受信機からバインディングコネクターを抜きます。
7
Unplug the binding connector from the receiver.
*バインディングに失敗した場合には からもう一度やり直してください。 1
* If binding fails, start again from step . 1
注意 /
Caution
設定を変更する際は、必ずシャシーを水平な台の上に置き、タイヤが回転するようにしてください。
When changing settings, place the chassis on a level stand so the tires can rotate freely.
R
THE FINEST RADIO CONTROL MODELS
取扱説明書
INSTRUCTION SHEET
No.82146
バインディングコネクター
Binding connector
6
3
