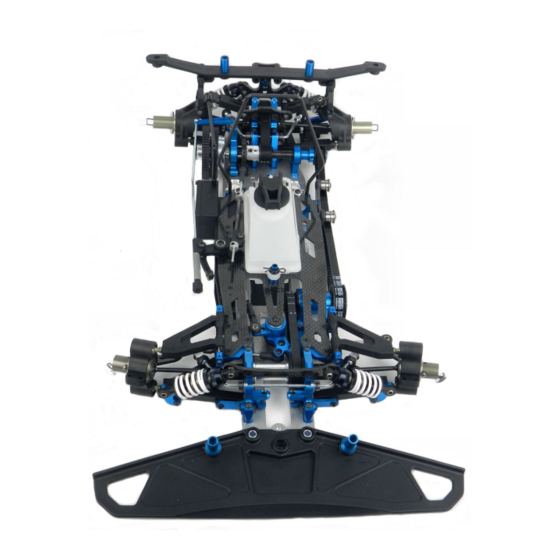

- Page 1 INSTRUCTION MANUAL 1/8TH SCALE 4WD NITRO POWERED RACE CAR www.bmt-team.com...
- Page 2 CONCLUSIONI: Grazie per aver preferito un prodotto BMT. Leggere attentamente le istruzioni. Per ogni fase le parti necessarie sono sia nelle buste che nei blister. Prestare attenzione. Siamo a disposizione per risolvere ogni eventuale problema, sia di montaggio che di settaggio.
- Page 3 PA0040 PA0351 PA0032 PA0352 PA0353 PA0033 PA0043 PA0354 PA0355 PA0197 PA0045W Rear Front: 12,0 mm. Rear: 12,0 mm. Front rebound: xx Rear rebound: xx Spring Piston PA0049W Front Type 1 White PA0046 Front Type 2 White Rear www.bmt-team.com Pag. 01...
- Page 4 PA0364 PA0367 PA0095 MA 3x6 PA0368 MA4x10 PA0371 PA0370 PA0184 LOCTITE MA 3x8 PA0135 LOCTITE PA0372 PA0095 MA 3x8 MA 3x6 PA0355 LOCTITE LOCTITE PA0135 PA0053 PA0057 PA0059 PA0060 PA0059 PA0054 PA0054 PA0058 PA0060 PA0057 PA0056 PA0053 www.bmt-team.com Pag. 02...
- Page 5 BAG 02 INSTRUCTION MANUAL Default position PA0135 MA 3x8 pag. 2 PA0182 pag. 2 LOCTITE pag. 2 LOCTITE PA0374 PA0200 MA 4x8 www.bmt-team.com Pag. 03...
- Page 6 BAG 03 INSTRUCTION MANUAL Default position GREASE PA0192 PA0275 PA0191 PA0355 LOCTITE PA0375 PA0193 MA 3x6 GREASE PA0095 PA0194-A 12x15x0.5 PA0107 PA0105 PA0105 PA0107 12x15x0.5 PA0195 PA0111 PA0055 LOCTITE PA0108 PA0109 MA 3x3 PA0110 www.bmt-team.com Pag. 04...
- Page 7 A seconda della posizione del perno, avvitare i grani sopra o sotto il supporto. LOCTITE Depending on the location of the pin, screw the dowels above or below the support. LOCTITE PA0153 MA 3x8 pag. 3 3,70 mm. pag. 4 4,0 mm. www.bmt-team.com Pag. 05...
- Page 8 PA0202 PA0383 PA0385 Not included PA0388 NO OPT PA0200 LOCTITE PA0201 MA 4x8 M4x12 PA0393 LOCTITE LOCTITE PA0096 PA0390 M3x6 PA0095 PA0395 MA 3x6 PA0394 Default position LOCTITE PA0086 PA0096 LOCTITE PA0095 PA0355 M3x8 M3x6 MA 3x6 www.bmt-team.com Pag. 06...
- Page 9 15,0 mm. PA0398 PA0096 M3x6 PA0401 MA 3x6 MA 3x4 PA0095 LOCTITE PA0399 PA0400 PA0091 LOCTITE PA0350 Default position PA0092 PA0402 LOCTITE PA0087 PA0094S PA0196 pag. 6 PA0197 LOCTITE PA0095 MA 3x6 PA0355 LOCTITE MA 3x8 82,50 mm. www.bmt-team.com Pag. 07...
- Page 10 BAG 05 INSTRUCTION MANUAL PA0065 PA0066 PA0406 PA0066 PA0069 PA0406 10x12x0.2 MA 4x4 PA0069 XXXXX PA0407 PA0407 10x12x0.2 LOCTITE PA0405 PA0404 PA0065 PA0221 LOCTITE PA0096 M3x6 pag. 7 www.bmt-team.com Pag. 08...
- Page 11 PA0158 PA0153 GLUE if necessary MA 3x16 LOCTITE PA0412 PA0411 PA0414 PA0087 PA0416 PA0077 PA0078 PA0075 8,40 mm. PA0074 MA 3x3 PA0073 PA0076 MA2.5x10 PA0085 PA0081 PA0083 8x10x0.5 PA0080 PA0079 M3x5 PA0086 M3x6 PA0084 PA0082 www.bmt-team.com Pag. 09...
- Page 12 BAG 06 INSTRUCTION MANUAL PA0065 pag. 9 PA0070 pag. 9 pag. 9 PA0072 PA0155 LOCTITE PA0154 PA0068 MA 4x4 PA0418 PA0420 PA0154 PA0167 PA0065 PA0419 LOCTITE PA0068 MA 4x4 PA0066 PA0155 PA0067 PA0065 www.bmt-team.com Pag. 10...
- Page 13 BAG 07 INSTRUCTION MANUAL PA0053 PA0052 PA0425 PA0054 PA0107 12x15x0.5 PA0052 PA0424 PA0053 PA0055 PA0054 PA0107 12x15x0.5 MA 3x8 PA0135 LOCTITE PA0428 Default position PA0113 Default position PA0427 www.bmt-team.com Pag. 11...
- Page 14 PA0131 PA7108 PA0136 PA0355 PA0120 MA 4x10 MA 3x6 PA0122 PA0095 PA0355 PA0434 LOCTITE PA0095 PA0431 PA0432 MA 3x6 MA 3x6 PA0095 PA0429 LOCTITE PA0131 Default position Default position LOCTITE PA0086 M3x8 pag. 8 LOCTITE PA0134 M4x8 www.bmt-team.com Pag. 12...
- Page 15 Serrare i grani degli uniball una volta infilata la barra a filo PA0382 Tighten the uniball grains PA0162 once the bar is inserted PA0436 pag. 11 pag. 12 LOCTITE PA0441 PA0440 Default position PA0401 M3x4 LOCTITE PA0096 M3x6 www.bmt-team.com Pag. 13...
- Page 16 13 pag. 10 LOCTITE LOCTITE PA0086 M3x8 PA0134 M4x8 PA0446 PA0142 PA0445 MA 3x10 PA0125 LOCTITE PA0142 MA 3x10 LOCTITE PA0449 PA0448 PA0432 Default position LOCTITE PA0124 PA0451 PA0142 PA0450 MA 3x10 Default position Default position www.bmt-team.com Pag. 14...
- Page 17 BAG 09 INSTRUCTION MANUAL PA0381 pag. 14 M3x6 PA0096 LOCTITE LOCTITE PA0096 M3x6 M3x6 PA0096 LOCTITE pag. 14 PA0193 GREASE PA0106A PA0340 12x15x0.5 PA0107 PA0192 GREASE PA0104B PA0105 PA0105 12x15x0.5 PA0107 PA0111 PA0112 PA0075 LOCTITE MA 3x3 PA0055 www.bmt-team.com Pag. 15...
- Page 18 MA 3x16 1,90 mm. PA0455 Front 3 x 6 x 2 Default position PA0109 PA0108 pag. 15 pag. 15 PA0110 PA0143 PA0459 M3x8 Default position PA0461 PA0086 MA 3x3 PA0458 PA0145 PA0146 LOCTITE PA0135 MA 3x8 PA0140 www.bmt-team.com Pag. 16...
- Page 19 BAG 10 INSTRUCTION MANUAL MA 3x10 pag. 15 PA0142 PA0462 PA0086 PA0141 LOCTITE PA0463 M3x8 Default position pag. 15 PA0465 LOCTITE PA0086 M3x8 www.bmt-team.com Pag. 17...
- Page 20 BAG 10 INSTRUCTION MANUAL Belt tension adjustment PA0468 PA0099 PA0098 PA0101 PA0102 MA 3x12 LOCTITE PA0100 PA0471 PA0172 LOCTITE PA0159 MA4x4 M3x12 PA0068 PA0470 LOCTITE www.bmt-team.com Pag. 18...
- Page 21 BAG 10 INSTRUCTION MANUAL pag. 18 pag. 17 LOCTITE PA0171 PA0134 PA0086 M4x8 M3x8 Battery not included LOCTITE PA0170 Scotch tape PA0096 M3x6 www.bmt-team.com Pag. 19...
- Page 22 MA 3x6 PA0210 MA 3x12 M2x10 PA0211 PA0210 PA0355 Not included Not included LOCTITE PA0102 MA 3x12 PA0095 MA 3x6 PA0095 MA 3x6 PA0205-B PA0206 PA0216-1 LOCTITE PA0087 LOCTITE M3x6 PA0096 PA0086 M3x8 LOCTITE PA0475 M3x8 M3x8 www.bmt-team.com Pag. 20...
- Page 23 BAG 11 INSTRUCTION MANUAL PA0086 M3x8 pag. 20 MA 3x6 PA0096 PA0095 M3x6 PA7138-1 LOCTITE LOCTITE LOCTITE MA 3x6 LOCTITE pag. 19 PA0207 PA0208 www.bmt-team.com Pag. 21...
- Page 24 BAG 11 INSTRUCTION MANUAL PA0220 PA0217 MA 3x10 PA0218 PA0142 LOCTITE PA0216-2 PA0217 PA0158 PA0219 MA 3x16 PA0216-2 LOCTITE PA0219 Petrol Pipe LOCTITE PA0218 LOCTITE LOCTITE PA0095 MA 3x6 pag. 20 LOCTITE www.bmt-team.com Pag. 22...
- Page 25 PA0232X PA0100 PA0100 PA0237 PA0235 PA0236 LOCTITE PA0226 PA0238 PA0244 PA0227 PA0225 MA 3x16 PA0478 PA0230Y GREASE PA0229 MA 3x10 PA0241 Not included Not included Not included Not included PA0480 www.bmt-team.com Pag. 23...
- Page 26 MA 4x4 PA0223 PA0134 M4x8 Rear Front pag. 22 NOTA: Prestare attenzione alla lunghezza diversa della molla fra anteriore e posteriore. NOTE: Pay attention to the different length pag. 1 of the spring between the front and rear. www.bmt-team.com Pag. 24...
- Page 27 FRONT - Anti roll bar: opt: REAR - Anti roll bar: opt: Down Stop: Servo saver position: Track Width: Height: Inserts: FRONT REAR Pinion 1 st Pinion 2 st Inserts: Toe in: Spur 1 st Position: Weights: Note: Spur 2 st www.bmt-team.com...
